Spannelement mit Rätsche
Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.
Zapisane na tym urządzeniu.
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Tools
- Licencja
- Creative Commons — Attribution — Noncommercial — Share Alike

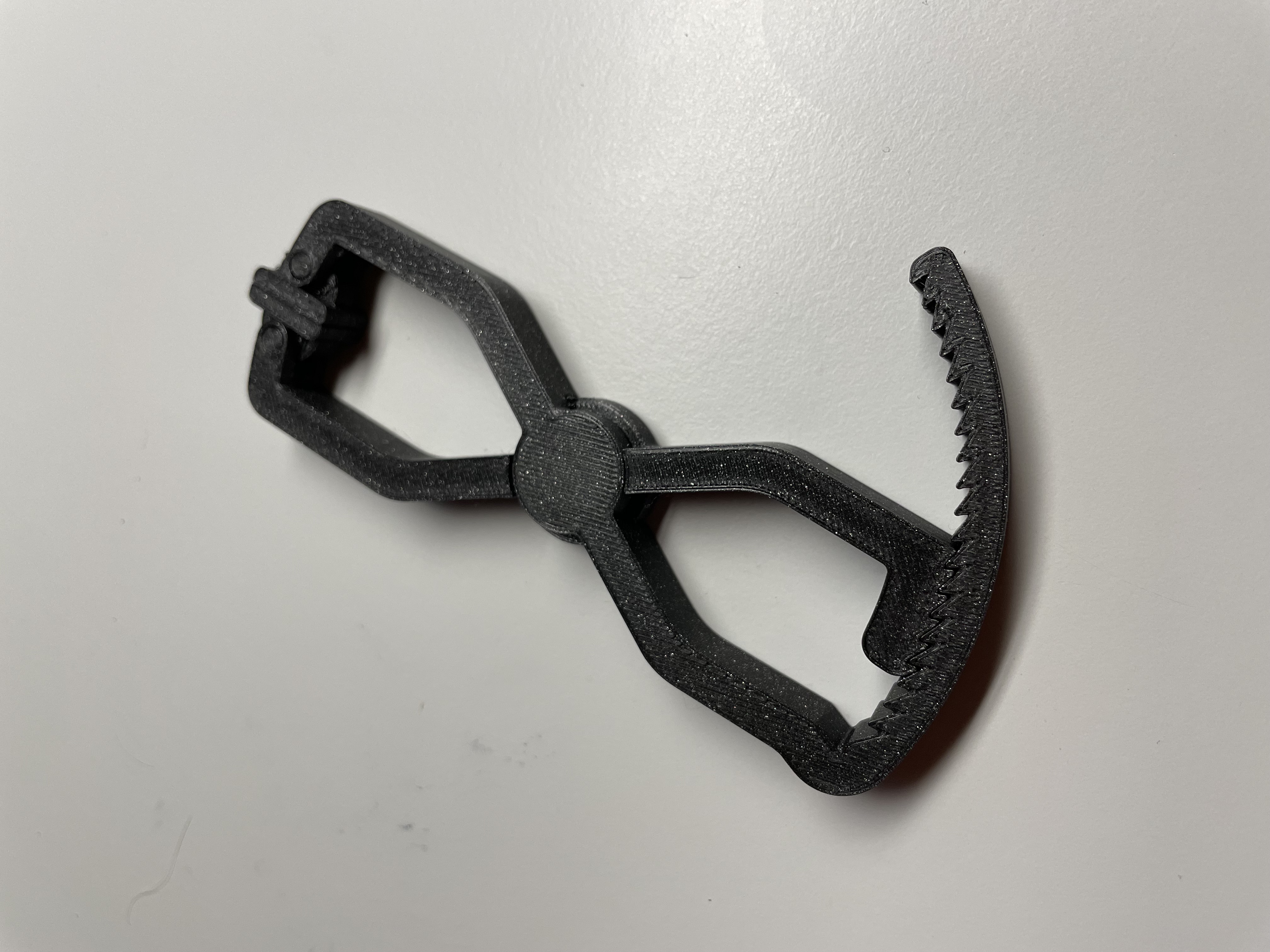

Das Spannwerkzeug ist leicht zu handhaben: die zu befestigenden Elemente werden eingespannt und durch Zusammendrücken des Hebels auf den Handseite fixiert. Zum Lösen Hebt man die Rätsche leicht an und das Spannwerkzeug löst sich.
Beipiel Kleben von Wänden für eine Kartonbox: das Spannwerkzeug hält die zu verklebenden Teile zusammen ohne diese zu beschädigen. Die Arme sind lang genug um tief in die Schachtel zu greifen (im Beispiel Klemmkreisradius 53mm).
Die Bearbeitung in Fusion 360 ermöglicht Parameter wie zB Armrsdius (Klemmkreisradius), Armdicke und -höhe, sowie die Dimension der Druckplatte in gewissen Grenzen einstellen. Dank parametrischer Programmierung sind somit Dimensionsänderungen leicht möglich.
Das beiliegende .f3D File enthält die Basisvariante (53mm Klemmkreisradius):
Um das Teil in einem Stück zu drucken, müssen die 4 beteiligten Körper (bodies) in Komponenten (components) umgewandelt und mit einem Drehpunkt für die beiden Arme versehen werden, so dann man das Spannwerkzeug in den offenen Zustand stellen kann, so dass die Verzahnung beider Teile frei liegt. Danach kann mal alle Körper anwählen und als .stl File für den 3-D-Druck exportieren.
Update 28.12.2021: Verbessertes Druckprogramm; die Support-Stützen sind jetzt kleiner und können viel leichter entfernt werden.
