Filament Motion Sensor for Flashforge

Zamów wydruk tego modelu

Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.

Zapisane na tym urządzeniu.

root

@root_2403180

Filament Motion Sensor for Flashforge work on default firmware

Ocena: 5 / 5
Polubienia: 13
Pobrania: 26
Wydruki: 1
Wyświetlenia: 595
Oceny: 1

Aktualizacja u źródła: 23 lis 2024

Informacje o modelu

Źródło: Printables
Kategoria: Other Printer Parts & Upgrades
Licencja: Creative Commons — Attribution — Share Alike

Szczegóły Pliki (8)Wydruki i komentarze (Wydruki: 1) (Komentarze: 1)Remiksy (1)Kolekcje (11)

Remix Filament Motion Sensor for Flasforge Adventurer 5m

Оптический концевик (такого вида: https://aliexpress.ru/item/1005002327282237.html https://aliexpress.ru/item/32602153500.html)
Комплект BMG шестерней, можно самых дешевых (https://aliexpress.ru/item/1005007915797005.html).
Взамен шестерни в прижимной лапке можно использовать подшипник 693ZZ.
Подшипники F695ZZ - 2 шт.
Винт М5х40
Гайка М5
Винт М3х14 или М3х16 - 2 шт.
Винт М3х8 - 2 шт. (Крепление датчика)
Винт М3х10 - 2 шт. (С потайной головкой для крепления корпус к принтеру)
Штифт М3х20 (можно из комплекта BMG или хвостовик от сверла)
Латунная резьбовая втулка М3
Прижимной винт м3 + пружина (Можно использовать от BMG)
Шайба М5

***
Spacer_V2.stl Содержит несколько проставок с шагом 0.1мм по высоте, подбирается нужный для легкого вращения вала.

Важно Encoder_Wheel должен быть из не пропускающего свет пластика!!!

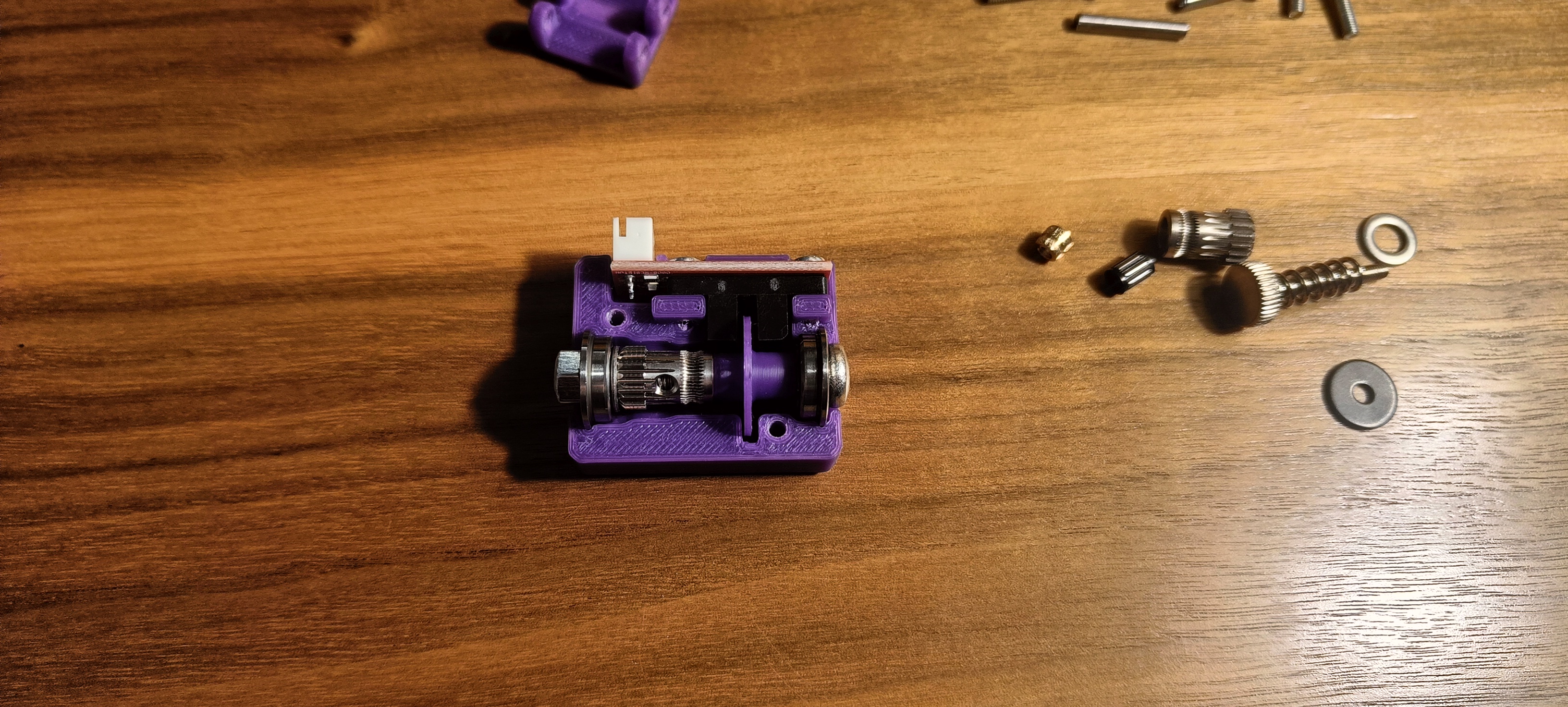

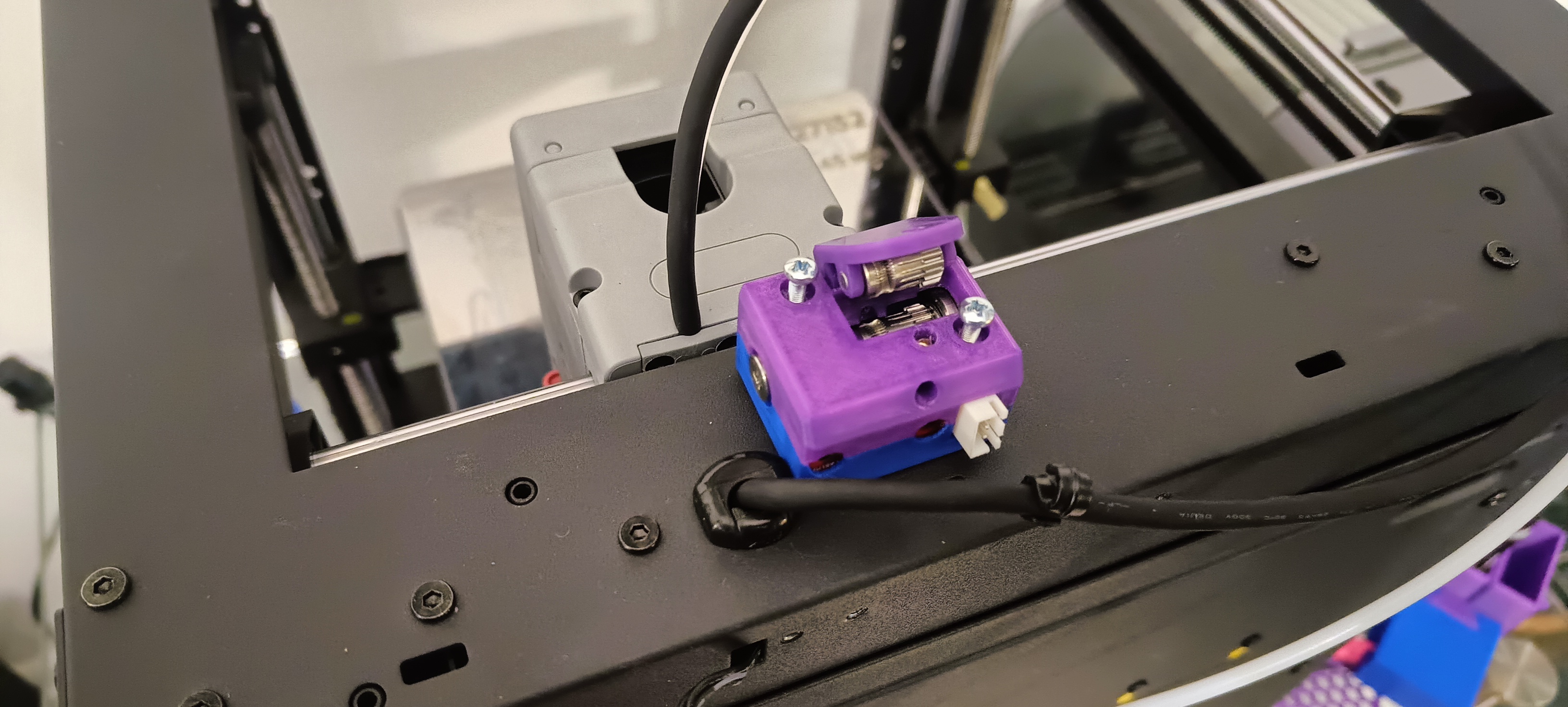

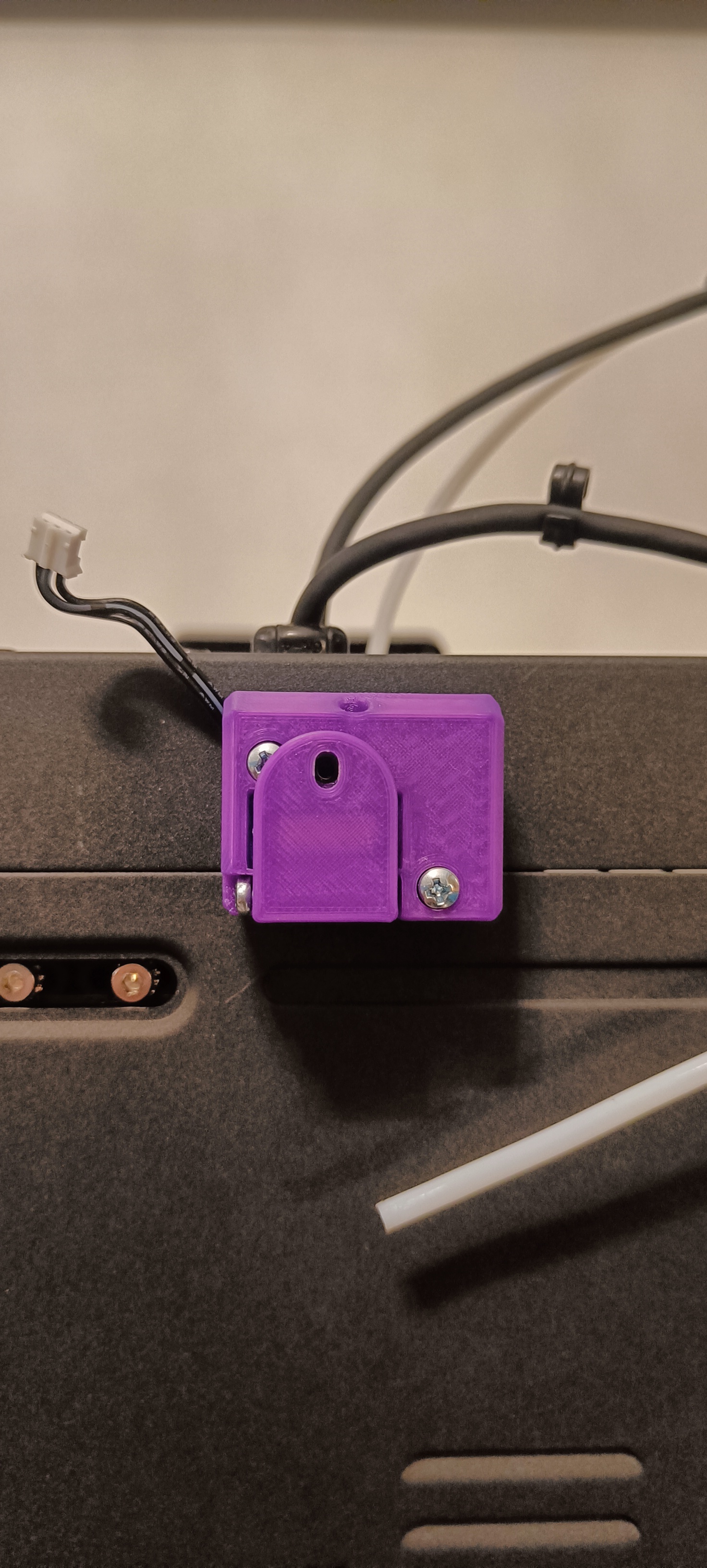

Датчик собирается последовательно на принтере. Сначала прикручивается нижняя часть корпуса, винтами с потайной головкой!

***
Настройка стоковой прошивки:
В printer.base.cfg строки:

[filament_switch_sensor e0_sensor]
pause_on_runout: False
switch_pin: !PB14
event_delay: 1.0

Заменить на:

[filament_motion_sensor e0_sensor]
detection_length: 8
extruder: extruder
switch_pin: !PB14
pause_on_runout: True
runout_gcode:
 RESPOND TYPE=command MSG="Filament out"

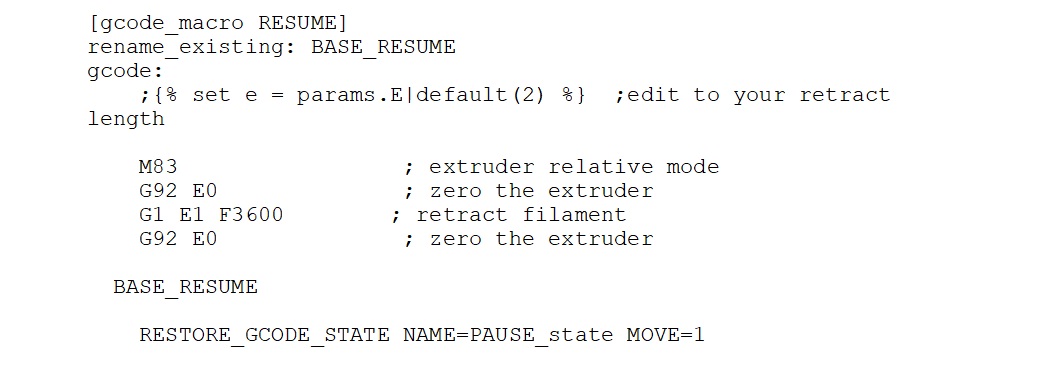

В конец printer.base.cfg добавить:

[gcode_macro RESUME]
rename_existing: BASE_RESUME
gcode:
 ;{% set e = params.E|default(2) %}  ;edit to your retract length
   M83                 ; extruder relative mode
   G92 E0              ; zero the extruder
   G1 E1 F3600        ; retract filament
   G92 E0              ; zero the extruder
 BASE_RESUME
    RESTORE_GCODE_STATE NAME=PAUSE_state MOVE=1

Важно! В настройках принтера нужно выключить датчик филамента, если его оставить включенным — принтер не сможет печатать и будет всегда уходить на паузу, с выключенным тумблером датчик будет работать и так всегда!
Настройки по кнопке "i" на экране принтера.

Параметр "detection_length" отвечает за чувствительность датчика, низкое значение может привести к ложным срабатываниям.
