Version 3 - Modulares Lagersystem - Hobby & Werkstatt - Kleinteilelagerung; Basismodelle / Slicer - Baukasten // Modular storage system - Hobby & workshop - Small parts storage; Basic models / Slicer - Construction kit

Version 3

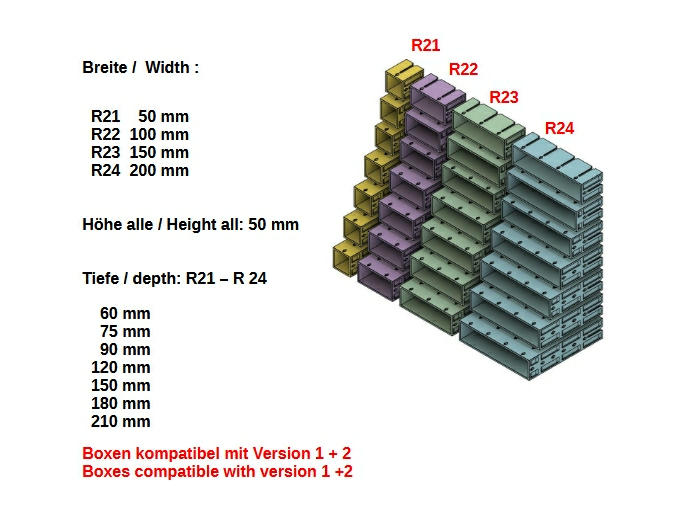

Neu: Höhe 50mm - kompatibel mit Boxen Höhe 100 mm / 150 mm / gleiche Verbinder

New: Height 50mm - compatible with boxes height 100 mm / 150 mm / same connectors

_______________________________________________________________________________________________________

Link zu Version Höhe 100 mm / Link to version height 100 mm

https://www.printables.com/model/924224-modulares-lagersystem-hobby-werkstatt-kleinteilela

_______________________________________________________________________________________________________

Link zu Version Höhe 150 mm / Link to version height 150 mm

https://www.printables.com/model/1012517-version-2-modulares-lagersystem-hobby-werkstatt-kl

_______________________________________________________________________________________________________

Link zu Hilfsmittel / Daten zum erstellen von Einsätzen

Link to Tools / data for creating inserts

https://www.printables.com/model/1159969-hilfsmittel-daten-zum-erstellen-von-einsatzen-modu

_______________________________________________________________________________________________________

Fehler gefunden? Bemerkung? - Bitte unter Kommentare eintragen - Danke

Found an error? Comment? - Please enter in comments - Thank you

_______________________________________________________________________________________________________

• Drucker Prusa MK4

• Filament Prusament PETG

• Düse 0.4

• Schicht 0.2

• Input Shaper STRUCTURAL

• Druckausrichtung (alles ohne Stützen)

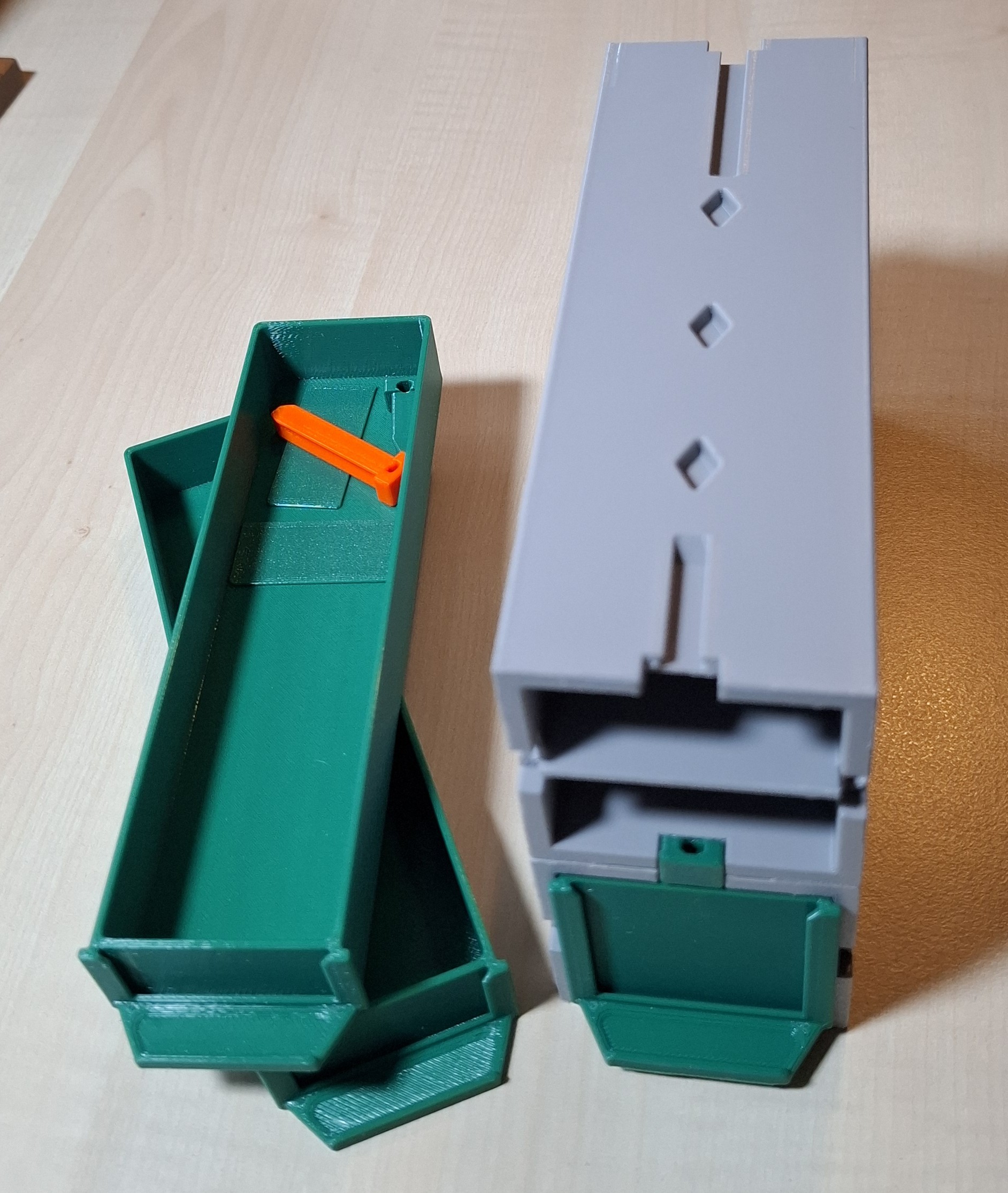

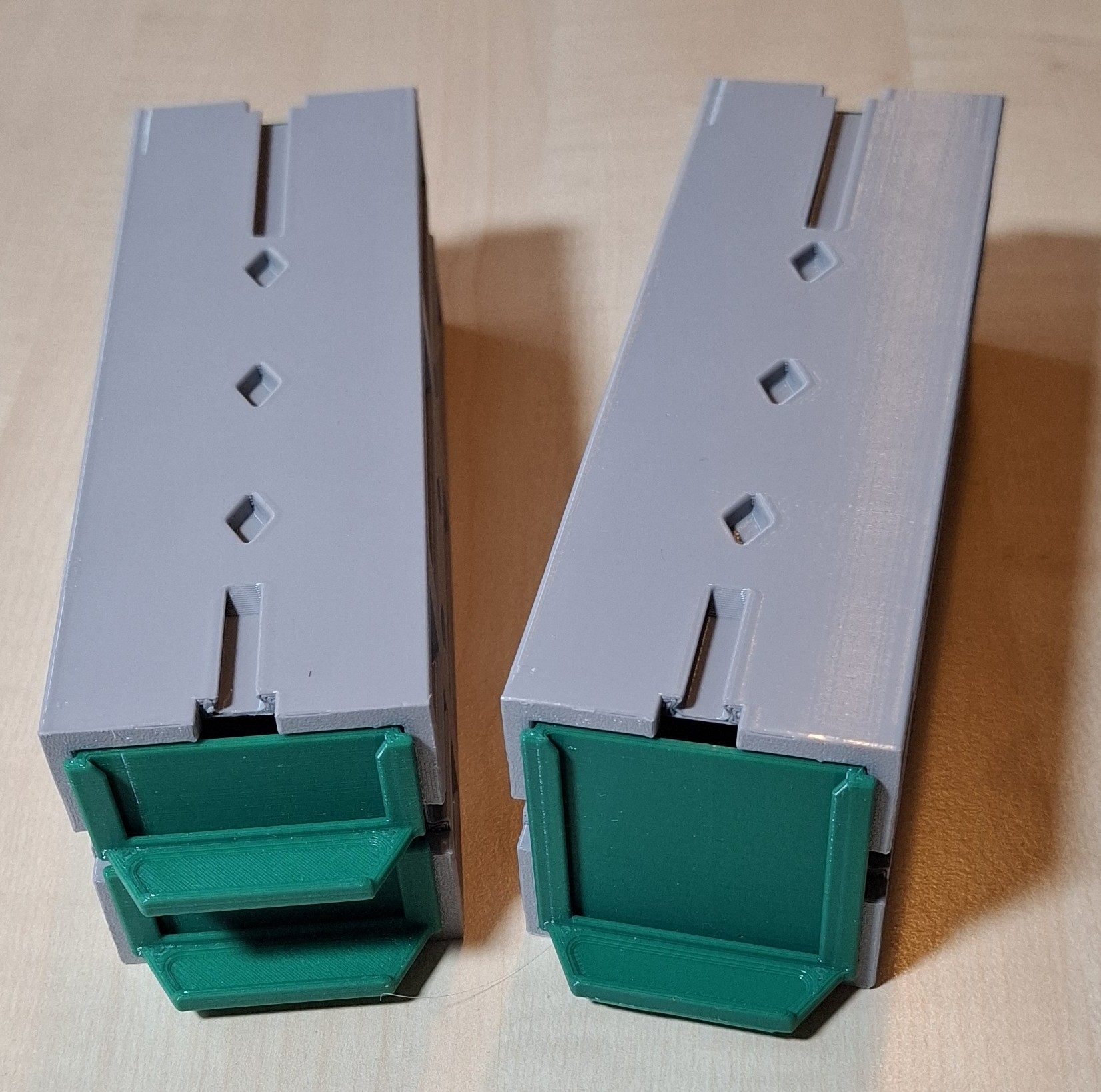

Montage der Boxen

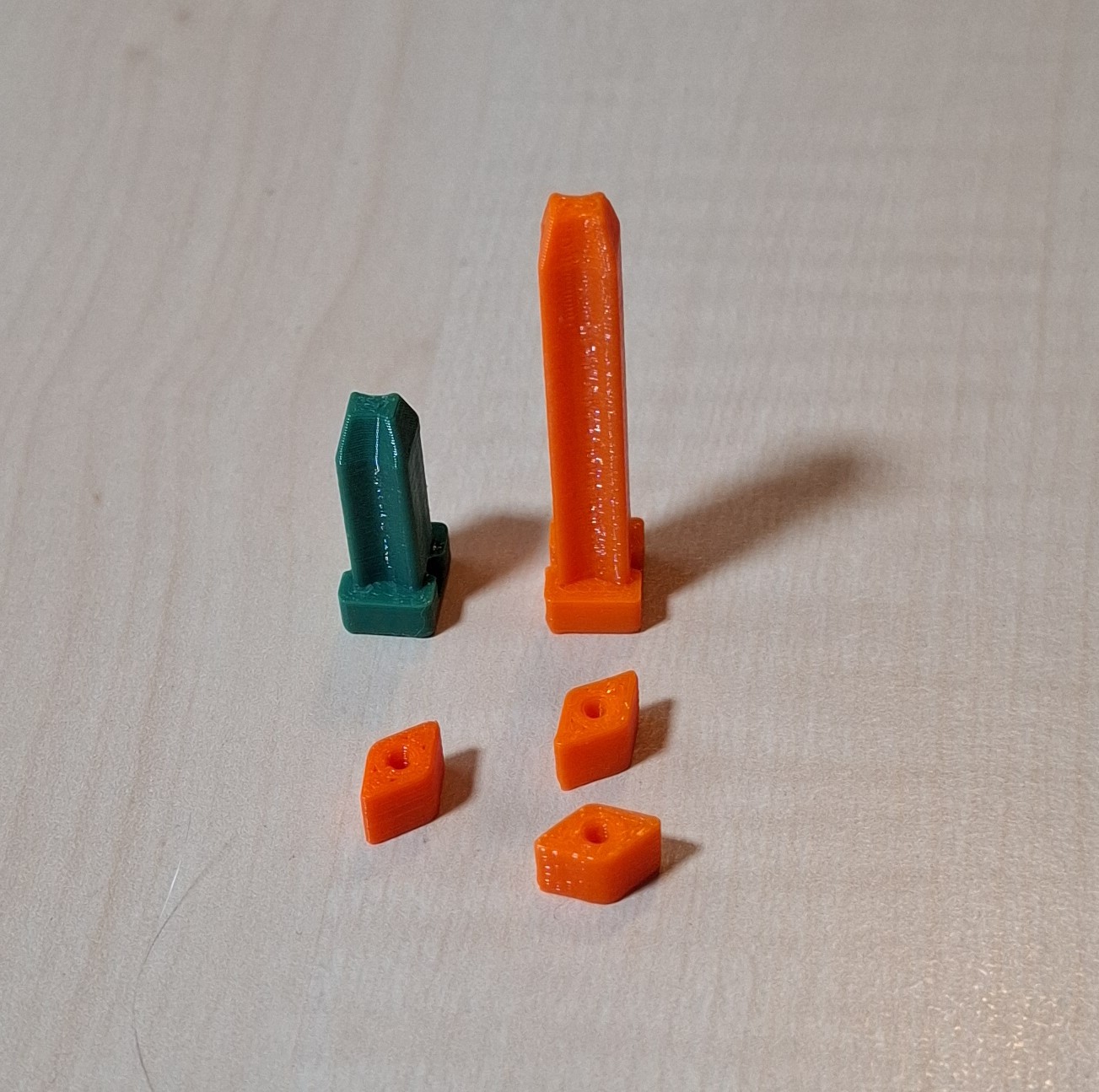

• mit «Haltern» und «Bolzen»

• Zerlegen: kann der «Bolzen» nicht einfach entfernt werden benutze ich einen kleinen Haken

«SM» Slicer – Baukasten

mindestens 2 Teile - je ein «L» + «R» Bauteil

«M» Bauteile nach Bedarf

Beispiel mit 3 Bauteilen

• ALLE gewünschten Bauteile importieren (gleiche Bauteile mehrmals importieren)

•  “L” Bauteil selektieren

• Bauteil verschieben durch Anpassung der Position “X”

• Bauteil “R” verschieben (Bauteil “M” muss in diesem Beispiel nicht verschoben werden)

• Alle Bauteile selektieren, rechts anklicken und auf “Zusammenfügen” klicken

• Bauteil “Anordnen”

• Zur Kontrolle die Funktion “Messen” aufrufen - der Abstand zwischen den Teile = 50 mm

• Bei diesem Beispiel gesamte Länge = 200 mm

• Bauteil “Auf Fläche legen”
