Split layout low profile leverless controller
- Ocena
- 0 / 5
- Polubienia
- 5
- Pobrania
- 44
- Wydruki
- 0
- Wyświetlenia
- 404
- Oceny
- 0
Aktualizacja u źródła:
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Video Games
- Licencja
- Creative Commons — Attribution — Noncommercial
My first real design, so go easy :P
Made this as i wanted a low profile small form factor leverless with a split layout.
The Pico can be secured by melting the thinner part of the
Complete parts list:

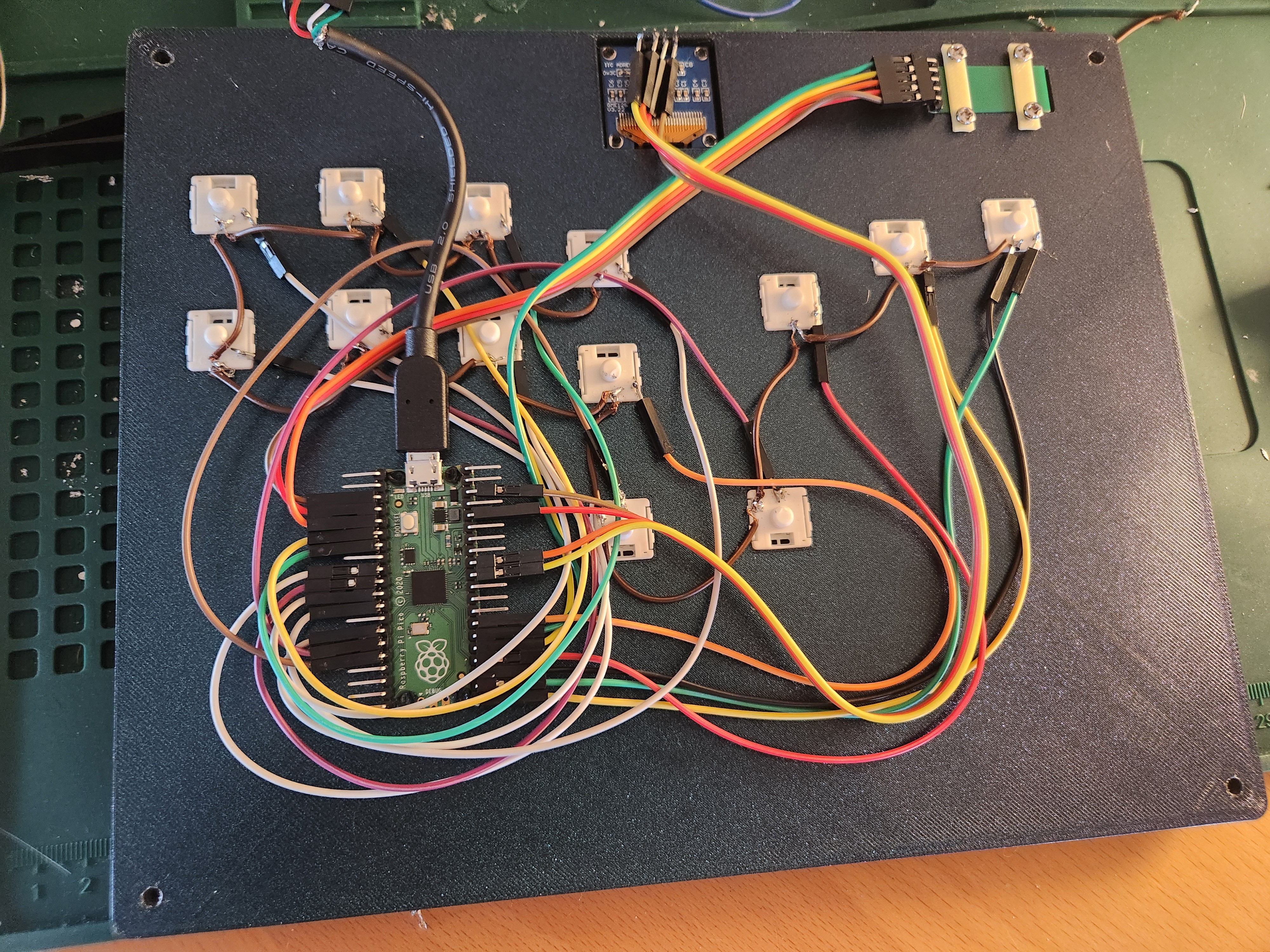

1x Raspberry Pi Pico
13x Kailh Choc V1/V2 switches
1x 128x64 Oled Screen (there are many different variations, but i used this one specifically https://www.aliexpress.com/item/1005007689123705.html?spm=a2g0o.order_list.order_list_main.45.1d2f1802oCl2rH )

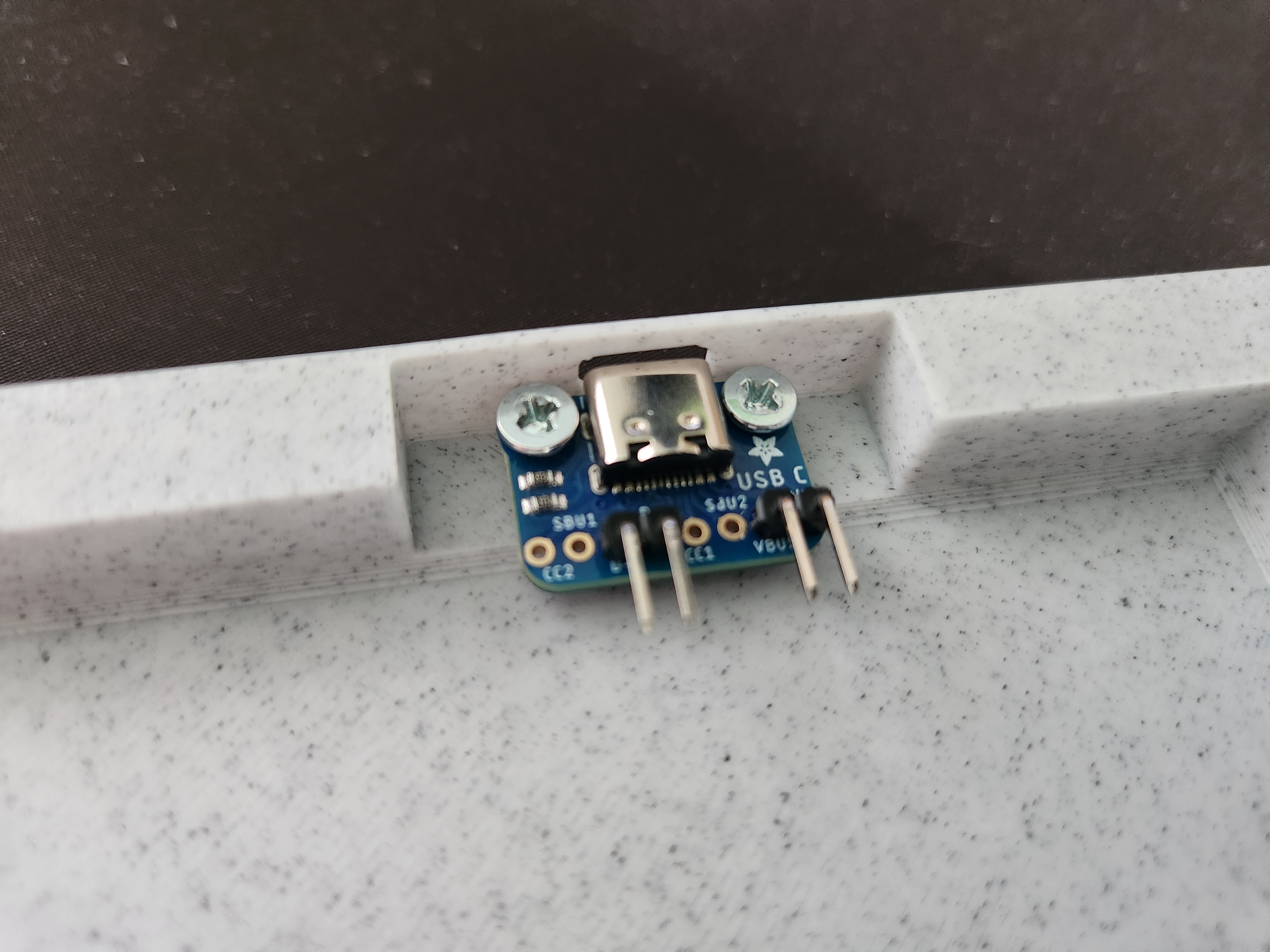

1x AdaFruit USB-C breakout board (https://www.adafruit.com/product/4090)
1x 4-key push button module with dupont connectors (https://www.amazon.nl/dp/B07RR2MCBV?ref=ppx_yo2ov_dt_b_fed_asin_title)
4x M4x18 countersunk bolts

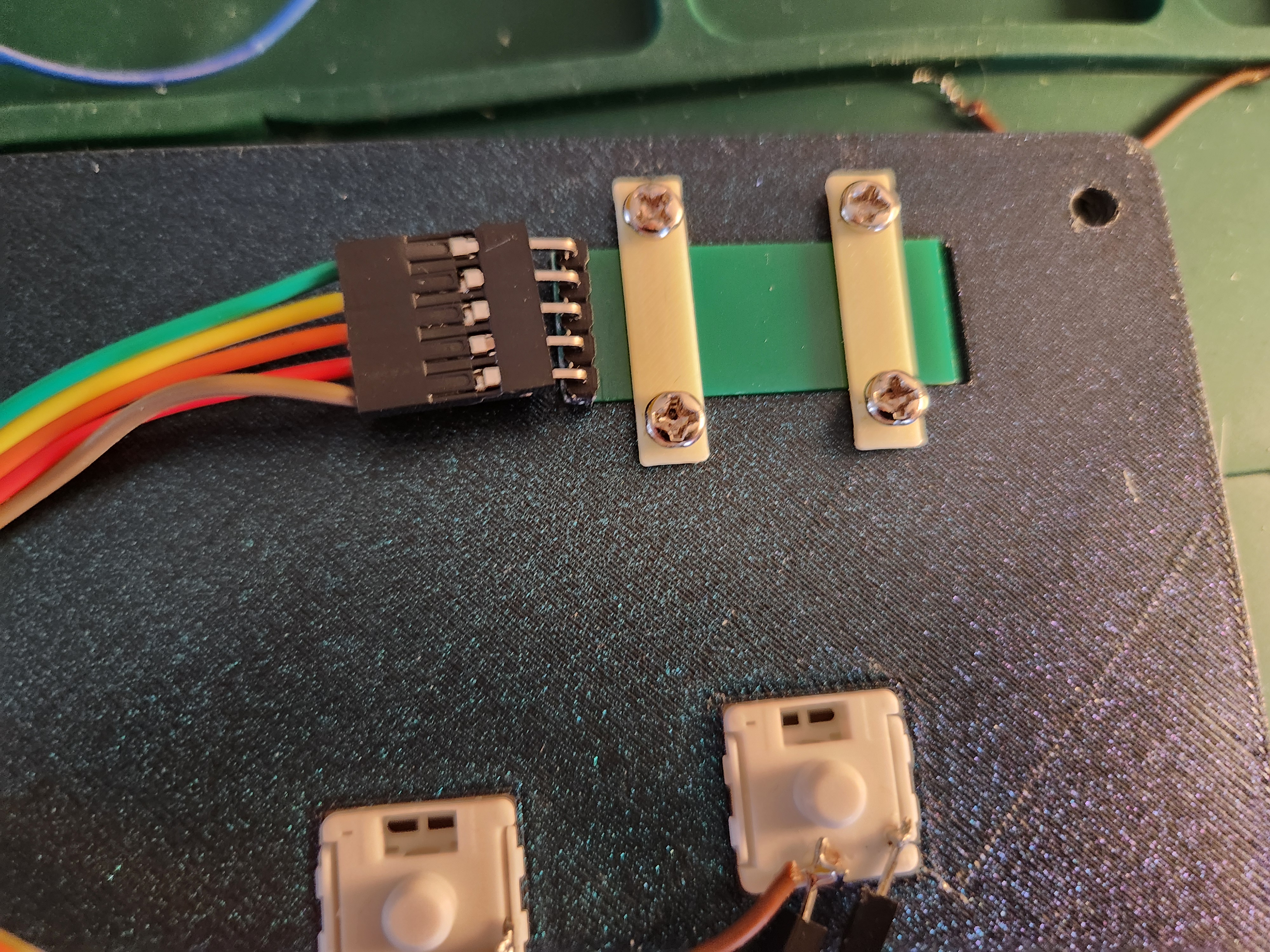

6x M3x6 screws for the USB-C breakout board and to secure the push button module
