¡¡¡¡ ATENCION !!!!
En este proyecto de manejan TENSIONES PELIGROSAS.
Asegúrese de desconectar la tensión de red antes de cualquier manipulación.
Asegurate de pones los cables de tierra en las bases de enchufes.
Se declina cualquier responsabilidad por daños personales o materiales.

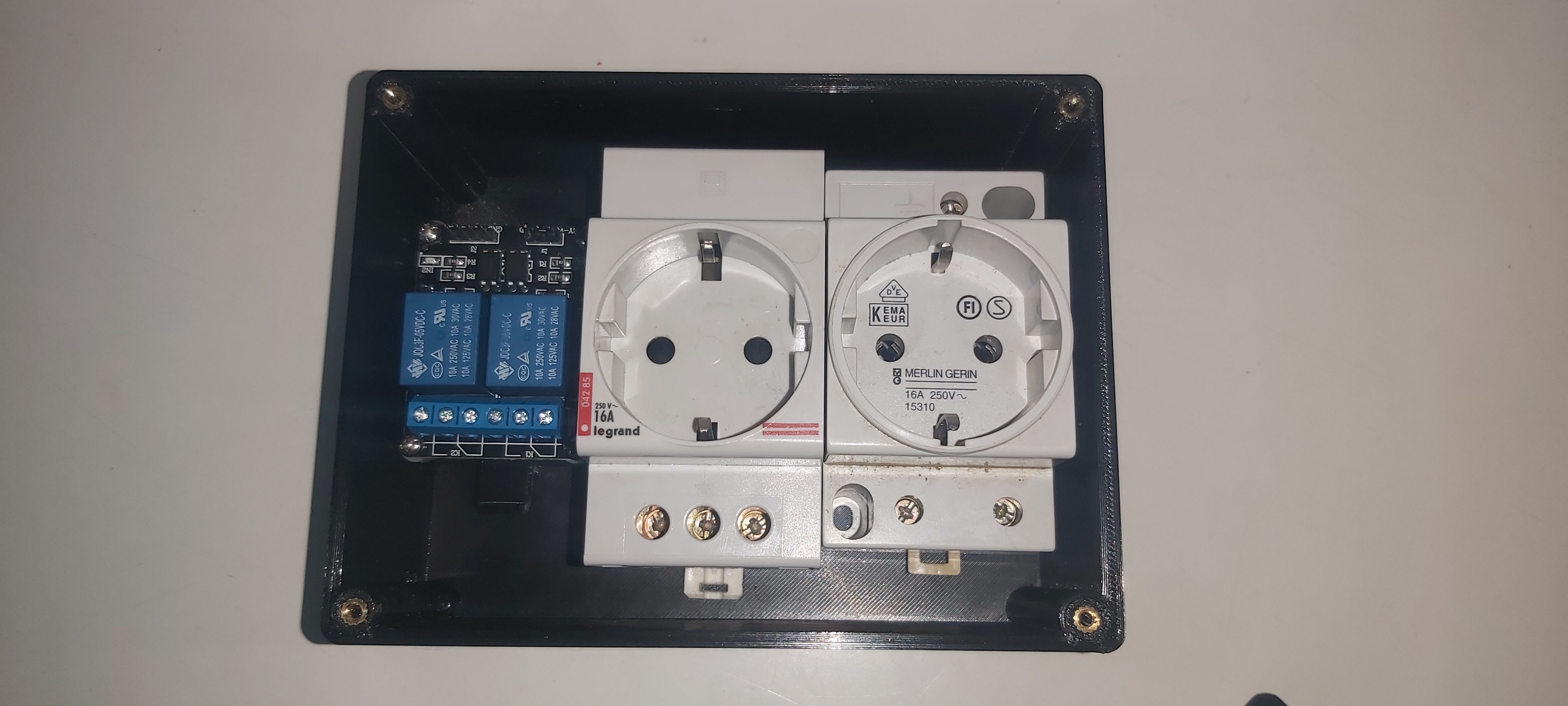

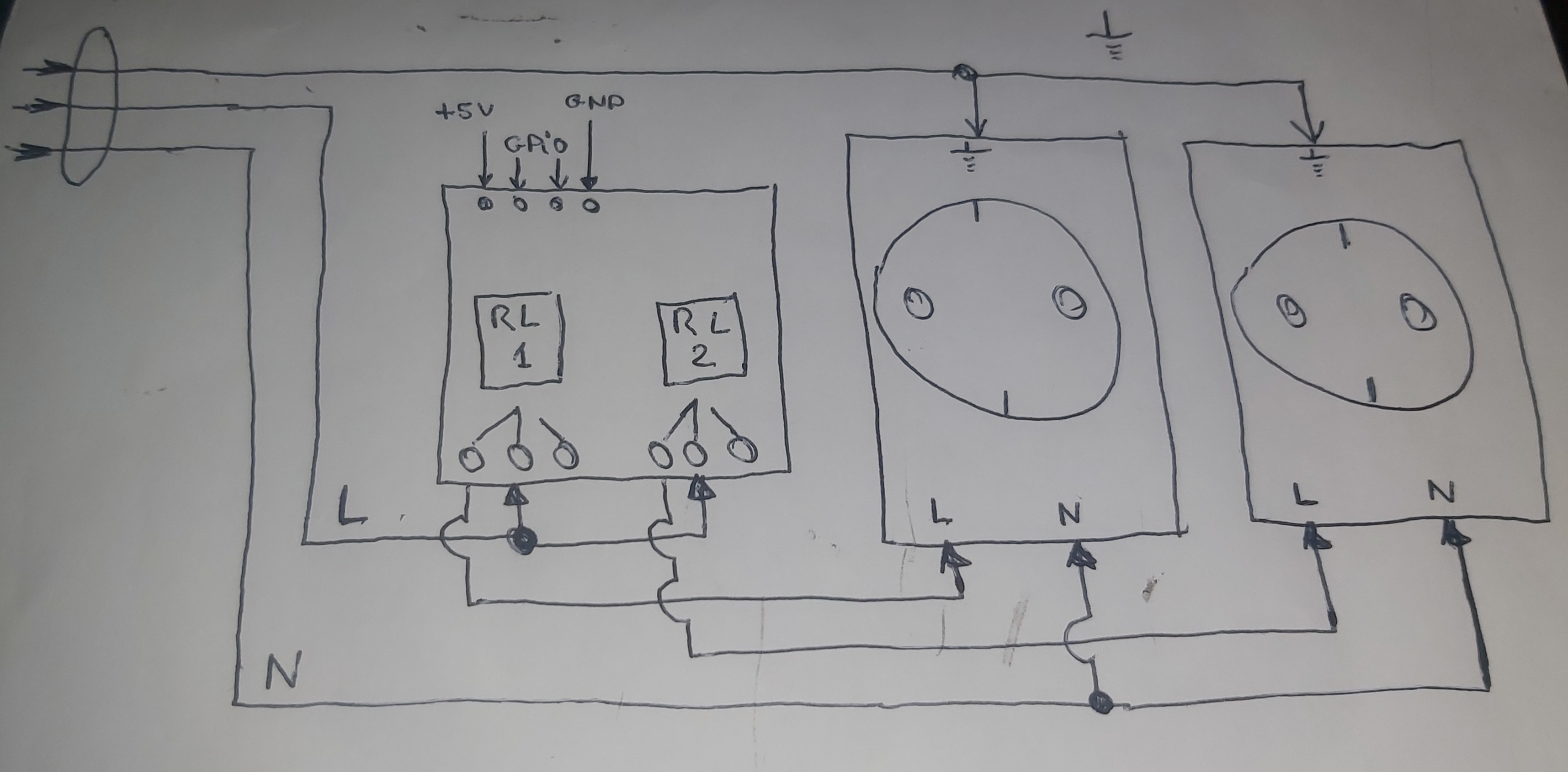

Interface de potencia para GPIO de Rapberry o Arduino. Útil para controlar en remoto el dispositivo que conectes.

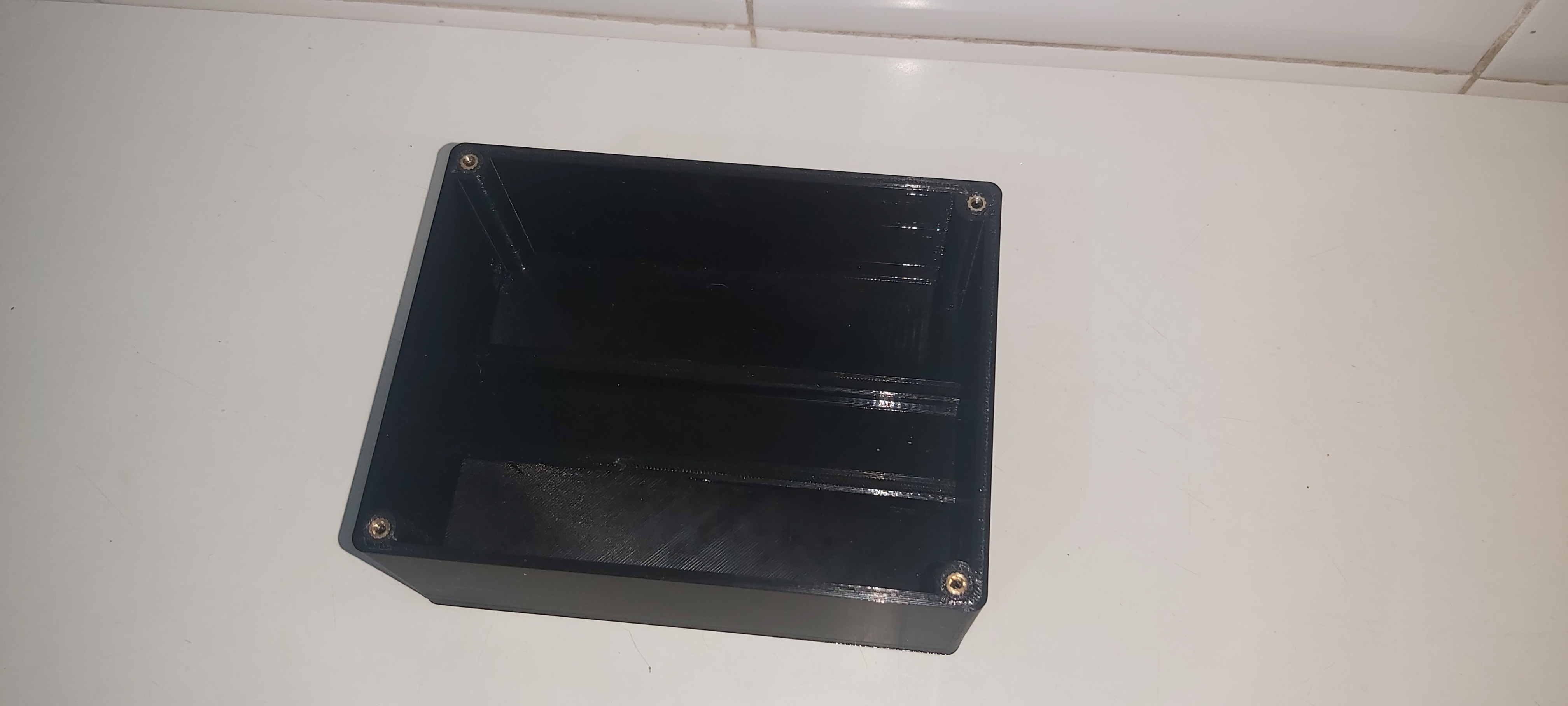

Consta de 2 canales, pero se puede ampliar siguiendo el mismo esquema y aumentando la dimensión de la caja.
Aquí solo se facilita el diseño y control de potencia, NO la parte de configuración de Raspberry y/o Arduino.

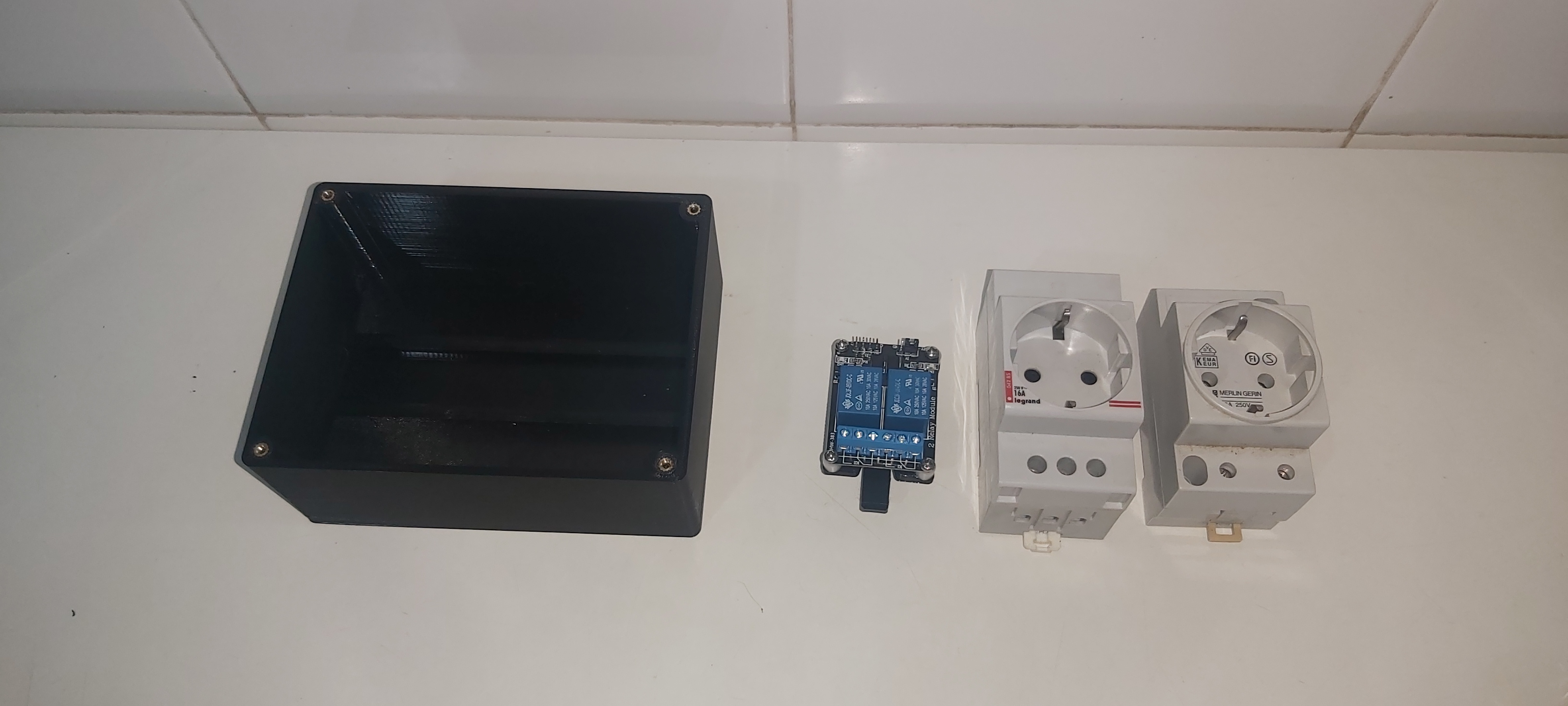

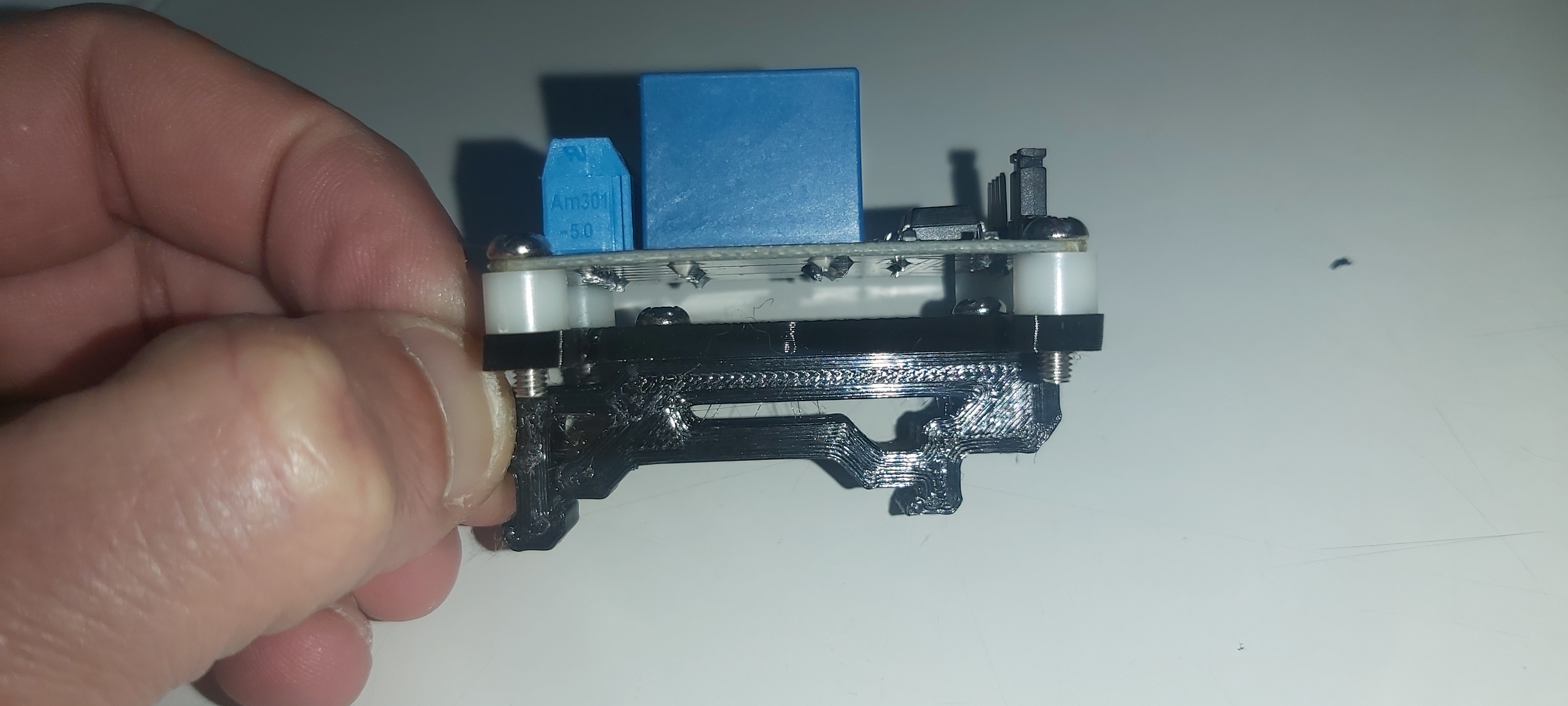

Las bases de enchufe son las usadas en los cuadros eléctricos para carril Din de 35 m/m.

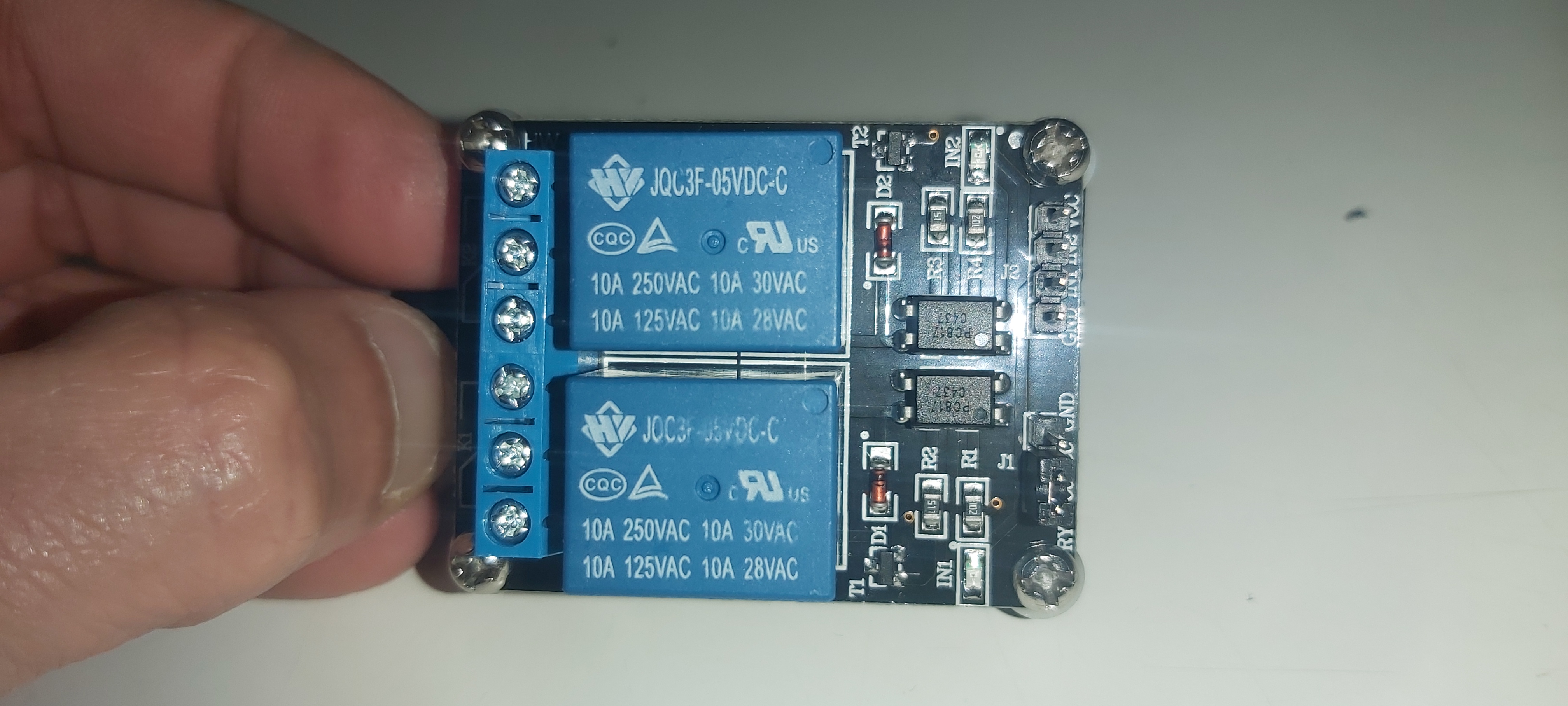

Los relés los puedes conseguir en tiendas como Aliexpress. Son para tension de 5v.
