diy hypoxicator

Я не несу никакой ответственности за то, как вы применяете разработанную мной модель!!! Вы всё делаете на свой страх и риск!!! Данная модель выложена только для ознакомительных целей!!! Данная разработка не является медицинским аппаратом!!! Перед применением, обязательно проконсультируйтесь с врачом!!!

Данный гипоксикатор создан для людей у которых не хватает средств на покупку медицинского гипоксикатора или аналогичных домашних гипоксикаторов. Данный прототип я полностью проверил на себе и провел 21 дневный курс интервальных гипоксических тренировок. Работоспособность полностью подтверждена моей практикой.

О пользе интервальных гипоксических тренировок я не буду рассказывать, посмотрите канал Аркадия Прокопова и канал Окситерры на ютубе.  Так же можно почитать разные методички и книги по гипоксической тренировки и терапии.

Хочу предупредить, для обычной тренировки ЗДОРОВОГО человека достаточно держать цикл гипоксии/нормоксии как 5 минут к 5 минутам. Сатурация кислорода ни в коем случаи не должна быть ниже 80%!!! а лучше 85-80. Для людей которые имеют проблемы со здоровьем, начните с 3 минут гипоксии к 5 минутам нормоксии. Сатурация 90-85%.

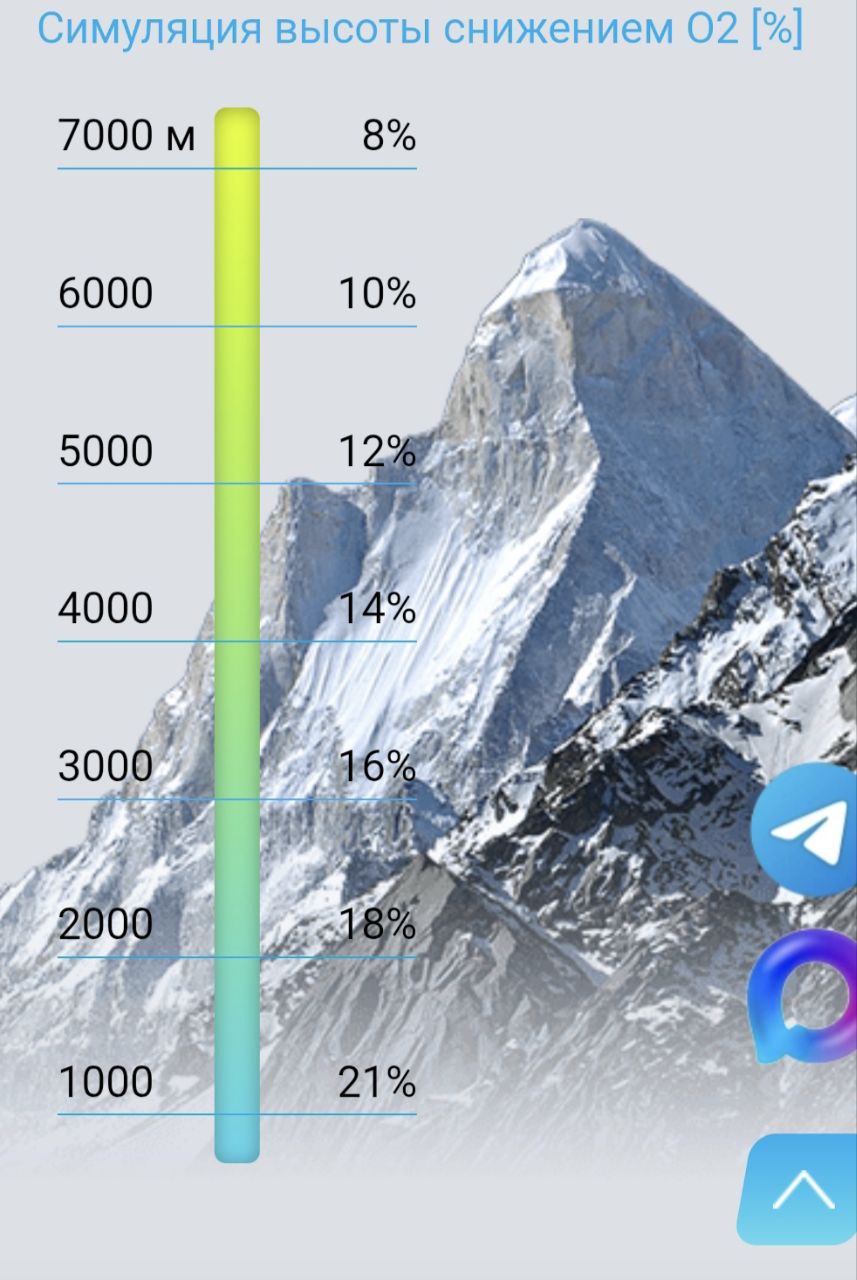

Основной принцип работы аппарата: работа на замкнутом цикле с подмесом атмосферного воздуха для достижения требуемой концентрации кислорода во вдыхаемой газовой смеси. Данным аппаратом можно достичь концентрации кислорода в 8-9%.

Всё, что вам потребуется:

• распечатать данную модель;

• вырезать фильтры из поролона для картриджа с загрузкой (только мелкозернистый поролон для максимальной фильтрации воздуха);

• сделать из силикона мембраны для обратных клапанов (отливается из силикона 15 шер в матрицу которая присутствует в автокадовском файле);

Что требуется купить:

• адсорбент для СО2 (абсорбент натронная известь фиолетовый);

• анестезиологическая маска;

• шланги 22 мм для дыхательной системы ИВЛ;

• бактериальный фильтр для систем ИВЛ;

• пульсоксиметр!!! ОБЯЗАТЕЛЬНО пульс оксиметр!!!

Аппарат состоит из следующих моделей (все они находятся в файле dwg):

1. группа клапанов подачи/отвода воздуха из маски (обратные клапаны работающие только в одном направлении. на вдох или выдох);

2. корзина для установки дыхательного пакета;

3. TPU кольцо для дыхательного пакета;

4. картридж с поролоновыми вставками для засыпки адсорбента;

5. крышка с поролоновыми вставками для картриджа;

6. крышка для картриджа;

7. патрубки для крепления крышки и подключения тройников;

8. тройник 1 - для установки на линию всаса (вдоха). На патрубок вдоха обязательно установить ограничительное кольцо 10 мм для создания разряжения воздуха и подмеса атмосферного воздуха;

9. тройник 2 - для установки на линию входа (выдоха). Необходимо установить клапан сброса лишнего воздуха, что бы дыхательный пакет не лопнул и был правильный режим дыхания.

10. заглушки для тройника всаса (вдоха). Данными заглушками подбирается соотношение подмеса атмосферного воздуха к воздуху который прошел очистку через адсорбент с пониженным содержанием кислорода.

11. клапан PEEP для сброса лишнего воздуха.  Клапан я не стал выдумывать и взял с данного сайте. Переделан только диаметр штуцера на 22 мм. Ссылку прилагаю.

    https://www.printables.com/model/260117-pandapeep-gen2-peep-valve

И так само описание как что работает и как что делать.

Как я уже писал, данный аппарат работает на замкнутом цикле дыхания. Например при дыхании в мешок, при первом вздохе у вас воздух имеет концентрацию кислорода в 21%., а при выдохе уже имеет концентрацию кислорода 15-16%. Если вздохнуть тот же газ, что вы выдыхали, то получим уже 12% на выдохе. Вот на этом принципе всё и работает. То есть мы дышим в условный мешок. НО! дыхание в мешок нам не даст падение сатурации кислорода в крови ниже 86%, да и до 90% дойти довольно тяжело из-за накопившегося СО2. Начинает болеть голова и тело начинает просить всё больше и больше воздуха.

Как раз для решения данной проблемы с СО2 и появляется наш адсорбент. Он улавливает лишний СО2 и накапливает его. И вы вдыхаете уже обычную газовую смесь с пониженным содержанием кислорода уже без побочных явлений вызванных СО2.

А что бы не задохнуться и не снижать сатурацию ниже 80%, нужен подмес свежего воздуха. Для это и используются вставки с отверстиями для линии всаса (вдоха). Опираясь на показания пульс оксиметра, вы подбираете нужную вставку для подачи свежего воздуха. Для сатурации 85% начните со вставки 5 мм.

Данные аппараты, работающие на замкнутом контуре уже давно известны и описаны в патентах ученых СССР и России, а так же других стран.

Именно основываясь на данных разработках я и смоделировал свой аппарат.

То что стало основой для моего вдохновения https://patents.su/2-1526699-dykhatelnyjj-apparat.html

Современные аппараты:

gipox.ru

Аппарат "Вершина"

Altipower https://altipower.com/

Позже выложу остальную информацию.
