nozzle box (test in progress)

📦 Hexagonal Nozzle Storage Box (20 Slots) - 0.4mm

This is a robust and compact storage system specifically designed for 0.4mm 3D printing nozzles (compatible with E3D V6, MK8, and similar types).

The box features 20 hexagonal slots measured at 8.0mm to ensure nozzles slide in and out effortlessly while remaining perfectly organized. The "over-cap" style lid protects your nozzles from dust and moisture.

🛠 Design Features

• Capacity: 20 nozzles.

• Slots: Hexagonal shape (8.0mm) for a precise fit.

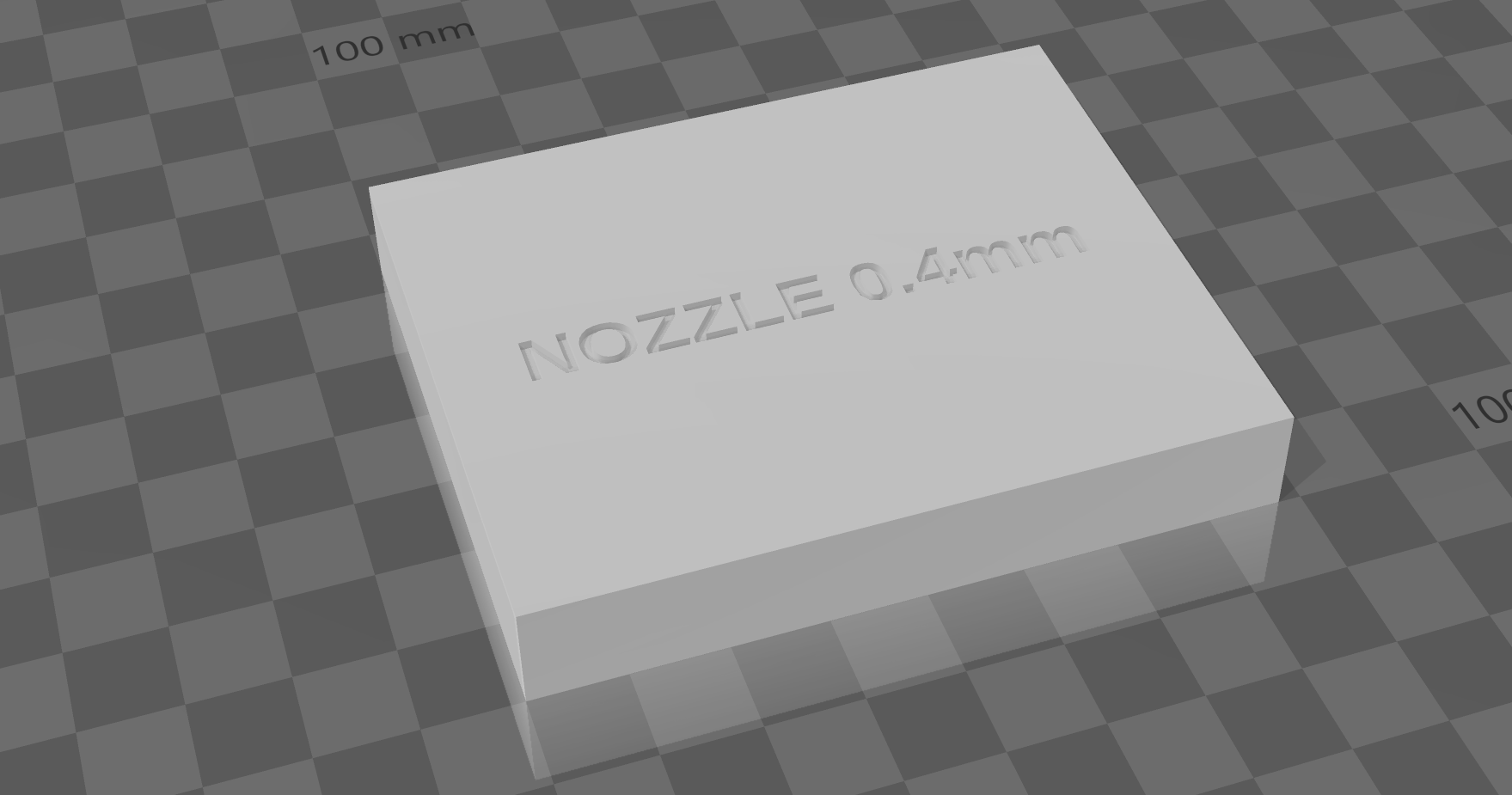

• Lid: Enveloping "external" design with embossed "NOZZLE 0.4mm" text for easy identification in your tool drawer.

• Tolerances: A 0.3mm clearance has been integrated between the box and the lid for a smooth yet secure fit.

🖨 Recommended Print Settings

• Material: PLA, PETG, or ABS.

• Layer Height: 0.2mm (standard) or 0.16mm for sharper text detail.

• Infill: 15% to 20% (Grid or Gyroid).

• Supports:

  • Box: No supports needed.

  • Lid: Print with the text facing up. Use "Tree" supports for the inside of the lid to ensure a clean ceiling surface.

• Adhesion: A brim might be helpful if you experience warping at the corners.

📐 Final Dimensions

• Box: Approx. 73mm x 59mm x 16mm.

• Lid: Designed to cover the box with a 10mm overlap on the side walls.

💡 User Note

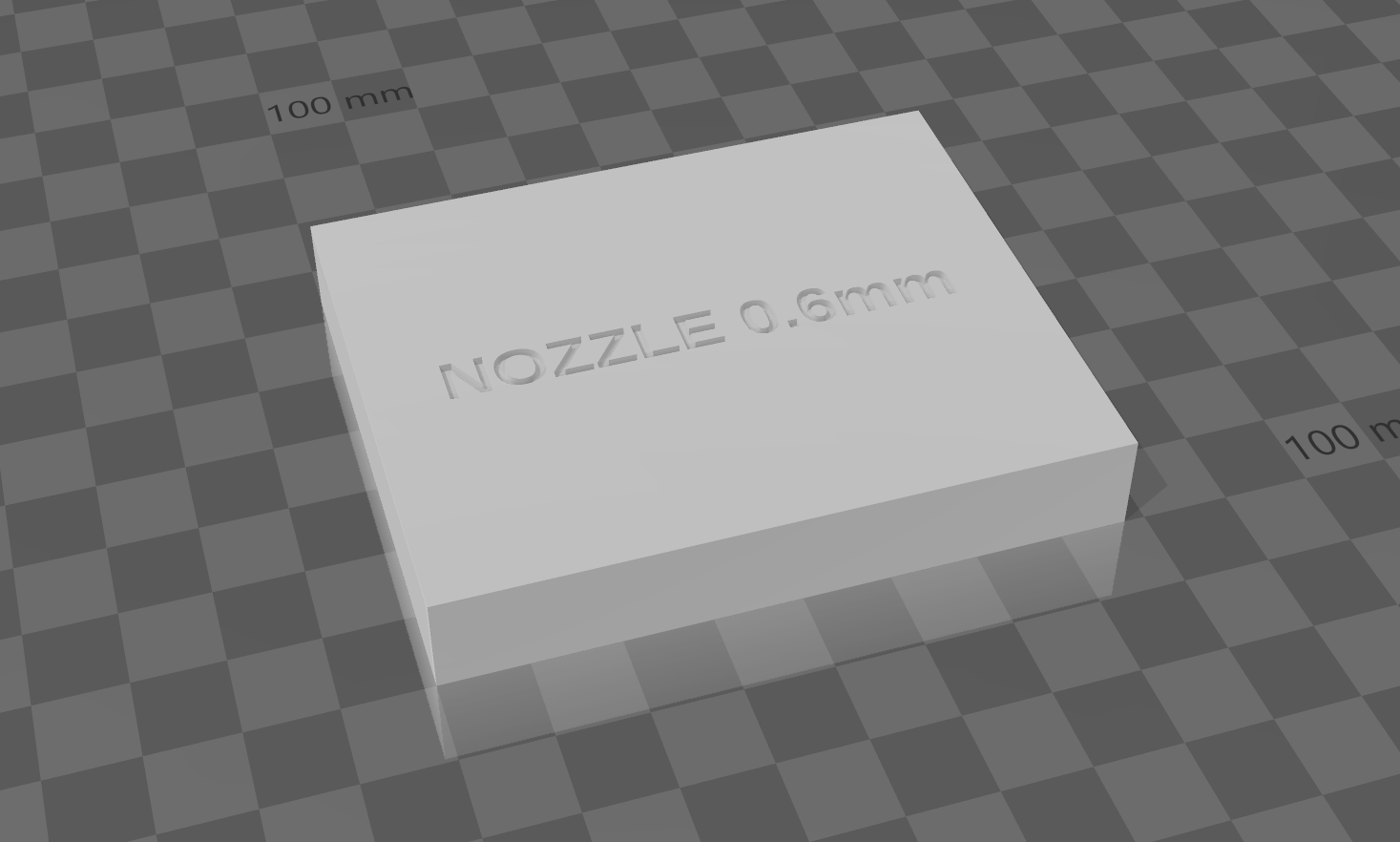

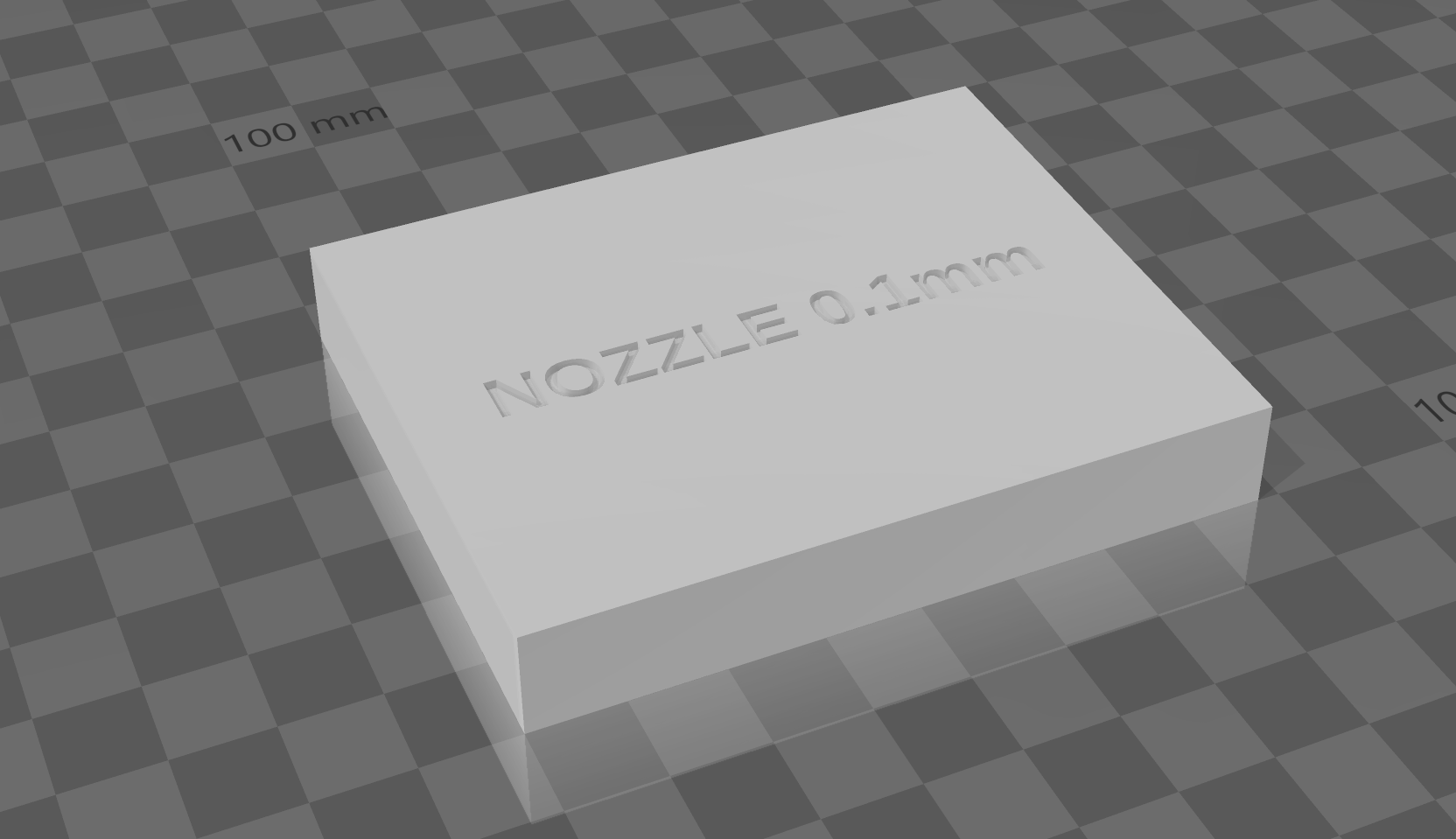

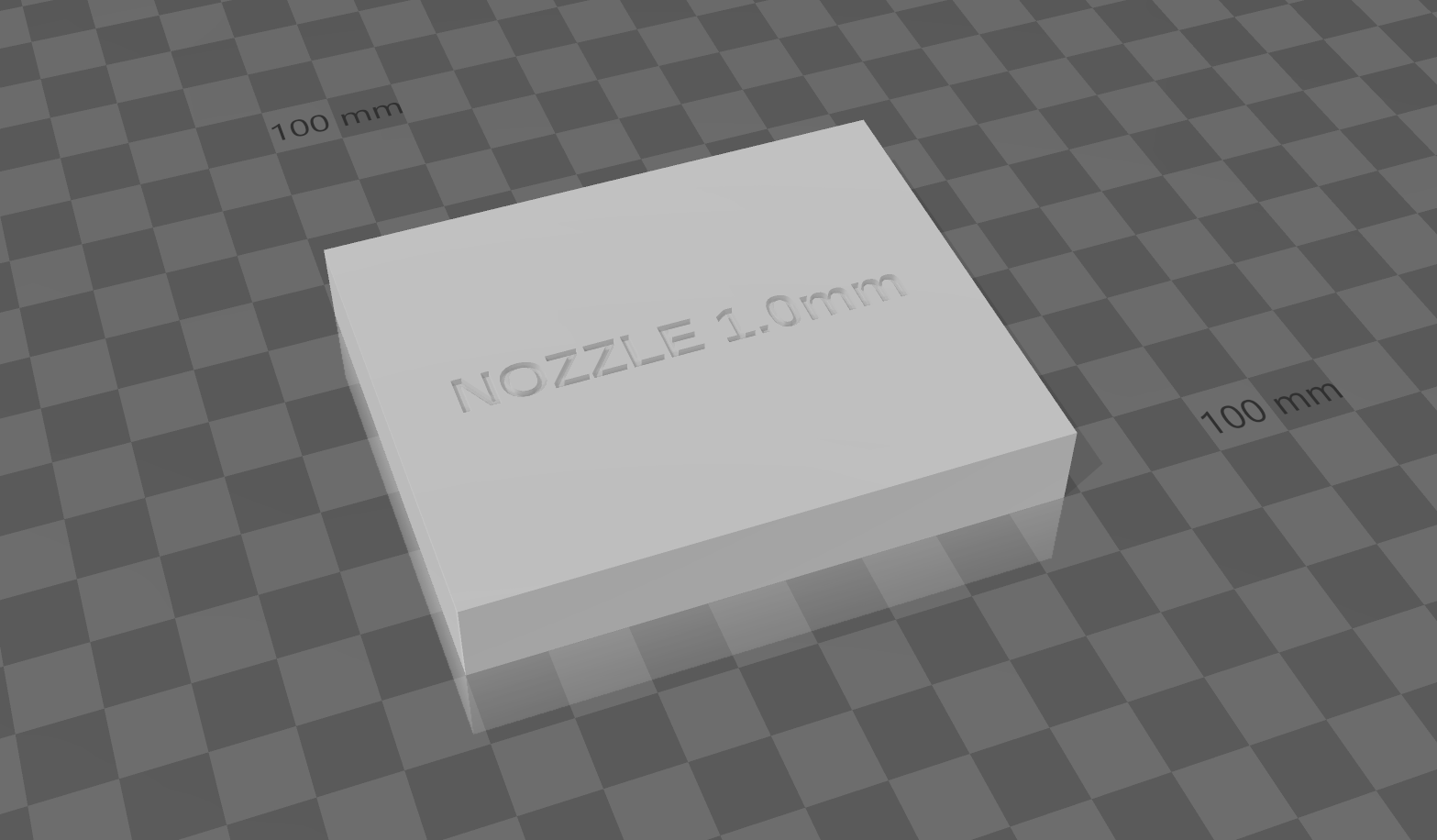

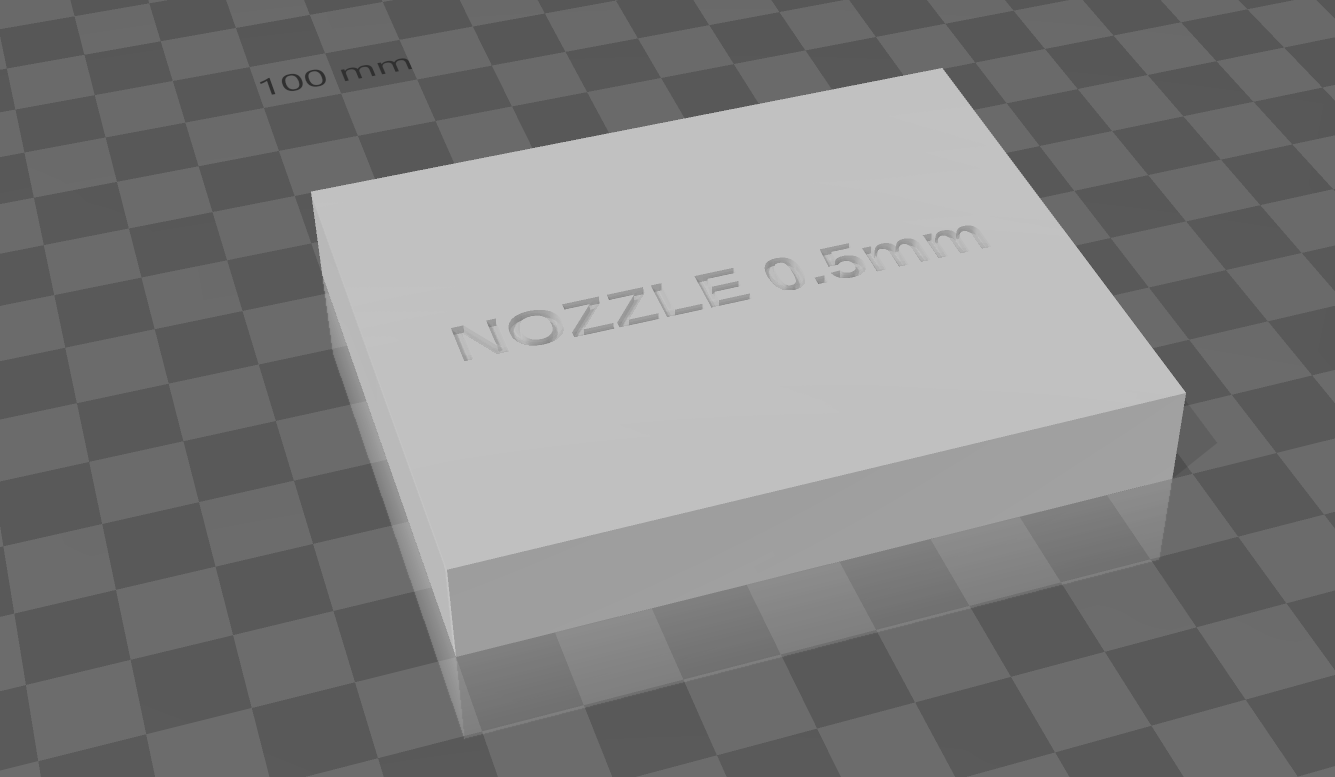

This model was created using OpenSCAD for maximum geometric precision. If you need versions for other nozzle sizes (0.6mm, 0.8mm, etc.), feel free to leave a comment!


📦 Organiseur de Buses Hexagonales (20 emplacements) - 0.4mm

Voici un système de rangement robuste et compact spécialement conçu pour les buses d'impression 3D de 0.4mm (type E3D V6, MK8, etc.).

La boîte dispose de 20 emplacements hexagonaux de 8mm pour garantir que les buses s'insèrent et se retirent sans aucun effort, tout en restant parfaitement calées. Le couvercle est de type "capot" (externe) pour protéger vos buses de la poussière et de l'humidité.

🛠 Caractéristiques du design

• Capacité : 20 buses.

• Emplacements : Forme hexagonale (8.0mm) pour un maintien optimal.

• Couvercle : Modèle enveloppant avec texte en relief "NOZZLE 0.4mm" pour une identification immédiate dans vos tiroirs.

• Tolérances : Une marge de 0.3mm a été prévue entre la boîte et le couvercle pour un glissement fluide mais sécurisé.

🖨 Paramètres d'impression recommandés

• Matériau : PLA, PETG ou ABS.

• Hauteur de couche : 0.2mm (standard) ou 0.16mm pour une finition plus fine du texte.

• Remplissage (Infill) : 15% à 20% (Grille ou Gyroïde).

• Supports : * Boîte : Aucun support requis.

  • Couvercle : Imprimer avec le texte vers le haut. Des supports "Tree" (arborescents) sont recommandés pour l'intérieur du capot afin d'obtenir une surface interne propre.

• Adhérence : Une bordure (brim) peut être utile si votre plateau a tendance à se décoller dans les angles.

📐 Dimensions finales

• Boîte : Env. 73mm x 59mm x 16mm.

• Couvercle : Adapté pour coiffer la boîte avec une descente de 10mm sur les parois.

💡 Note pour les utilisateurs

Ce modèle a été conçu via OpenSCAD pour une précision géométrique maximale. Si vous avez des buses d'un autre diamètre (0.6mm, 0.8mm), n'hésitez pas à me demander les fichiers adaptés !
