Papillon echaffaudage Centaure Quad'Up Evolution
Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.
Zapisane na tym urządzeniu.
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Other Gadgets
- Licencja
- Creative Commons — Attribution — Noncommercial

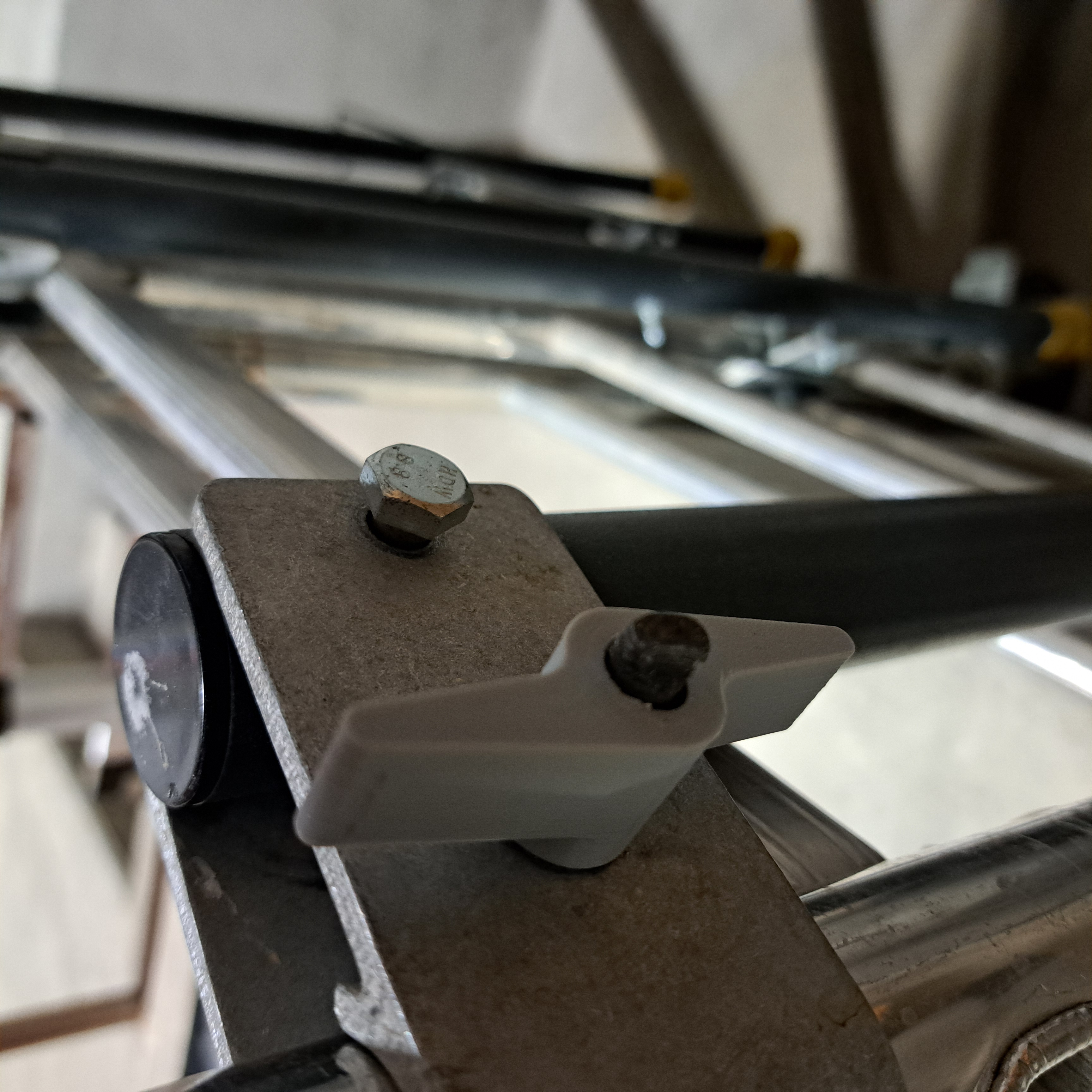

La pièce papillon est un élément de fixation et de sécurité indispensable. Elle est conçue pour être manipulée manuellement, sans outils, afin de faciliter le montage et le démontage rapide de l'échafaudage.
1. Fonction Principale
Elle sert à verrouiller les lisses, les diagonales ou les garde-corps sur les montants de la structure. En vissant la pièce sur la tige filetée solidaire du cadre, on vient comprimer l'extrémité de la barre pour assurer une rigidité parfaite de l'ensemble.
2. Caractéristiques Ergonomiques
Forme en "Papillon" : Ses deux oreilles larges permettent une prise en main optimale, même avec des gants de chantier, pour appliquer un couple de serrage suffisant à la main.
Insert Métallique (Important) : Sur la pièce d'origine, un écrou en acier est généralement surmoulé dans le plastique pour garantir la solidité du filetage il faudra donc chauffer cette pièce pour inserer le nouveau papillon.
3. Rôle de Sécurité
Bien que petite, cette pièce est cruciale :
Elle empêche le décrochage accidentel des éléments horizontaux.
Elle stabilise la structure pour éviter le balancement (le "parallélogramme") lors de l'utilisation à 4,70 m de hauteur.
