Regentropfen Sensor / Raindrop Sensor

Regentropfen Sensor

Das Video vom Thomas hat mich inspiriert, auch endlich einen Regensensor und

einen Regen-Mengen-Sensor zu bauen und bei mir via Zigbee in den Home-Assistant zu integrieren.

Danke für das Video!

Thomas's Video:

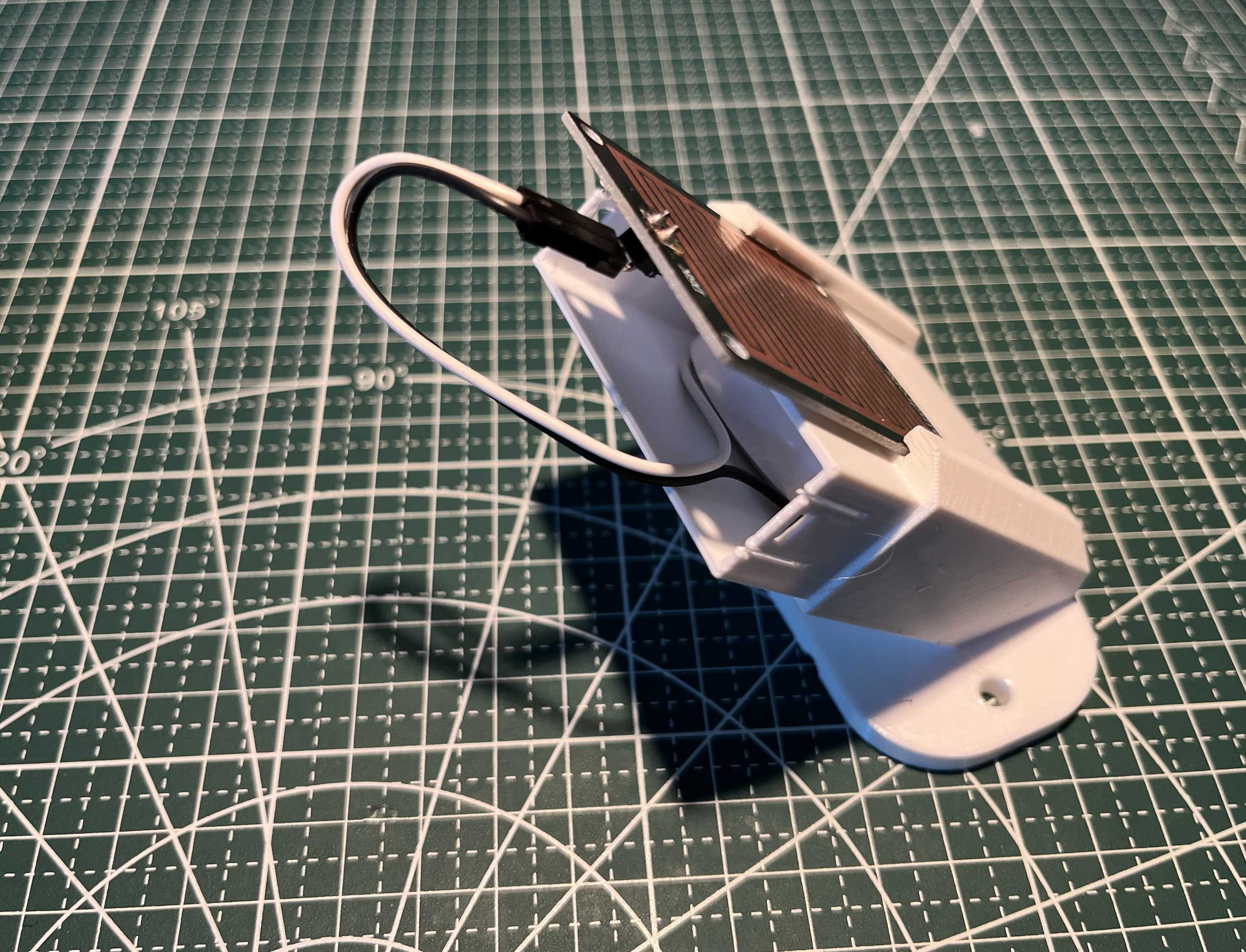

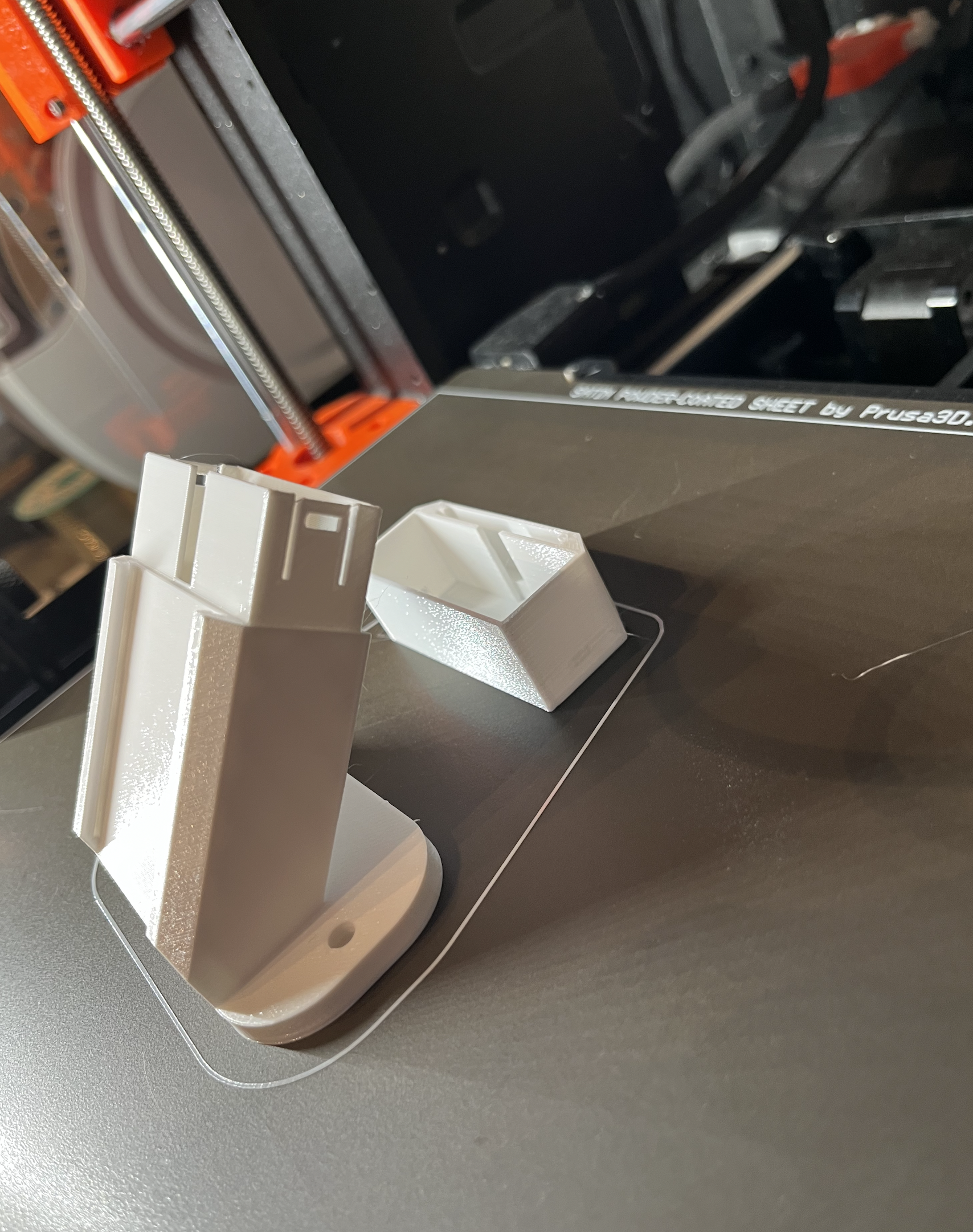

Allerdings hat mir das von ihm verlinkte Gehäuse für den Regensensor auf Thingiverse nicht gefallen und habe deshalb ein eigenes konstruiert.

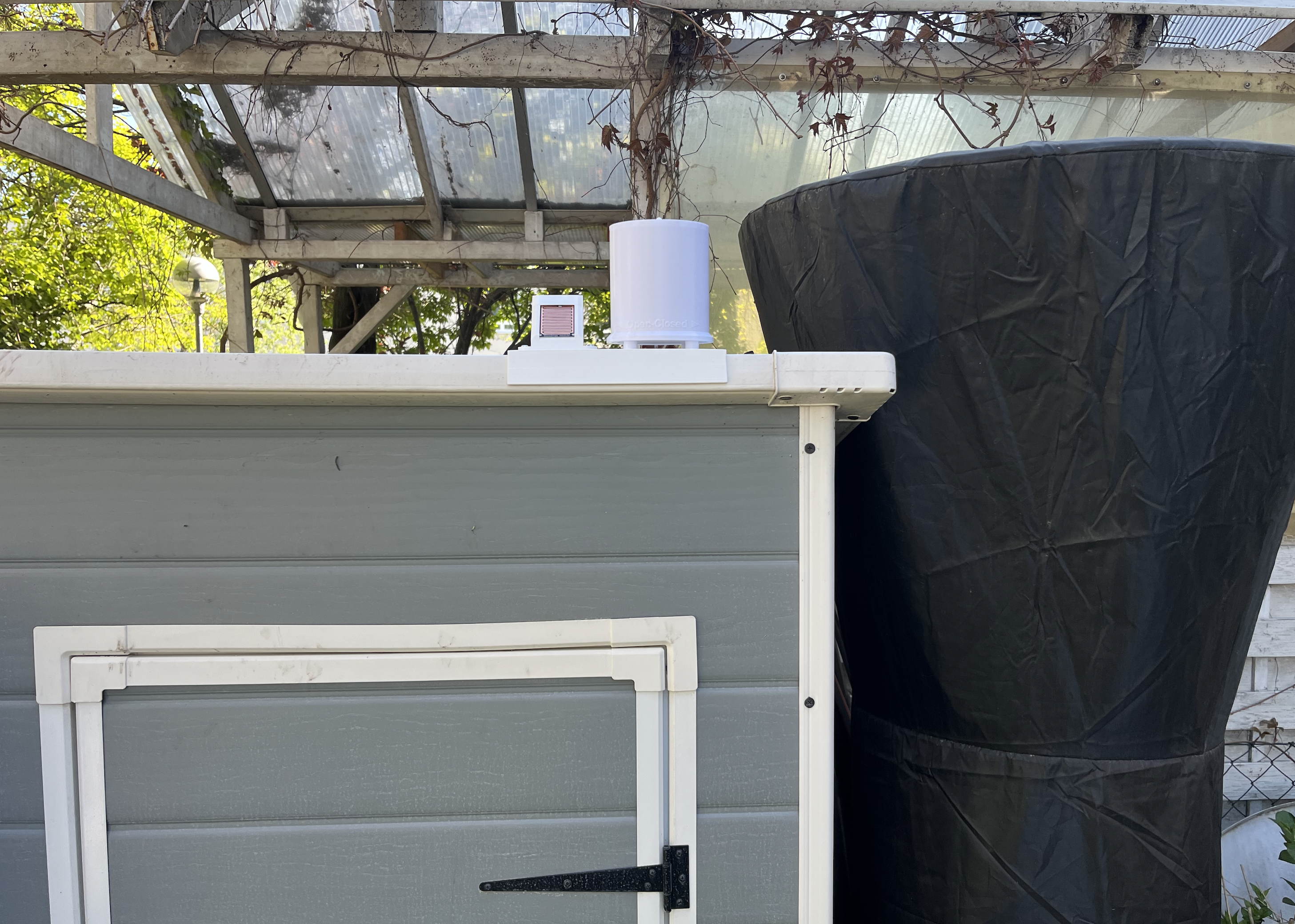

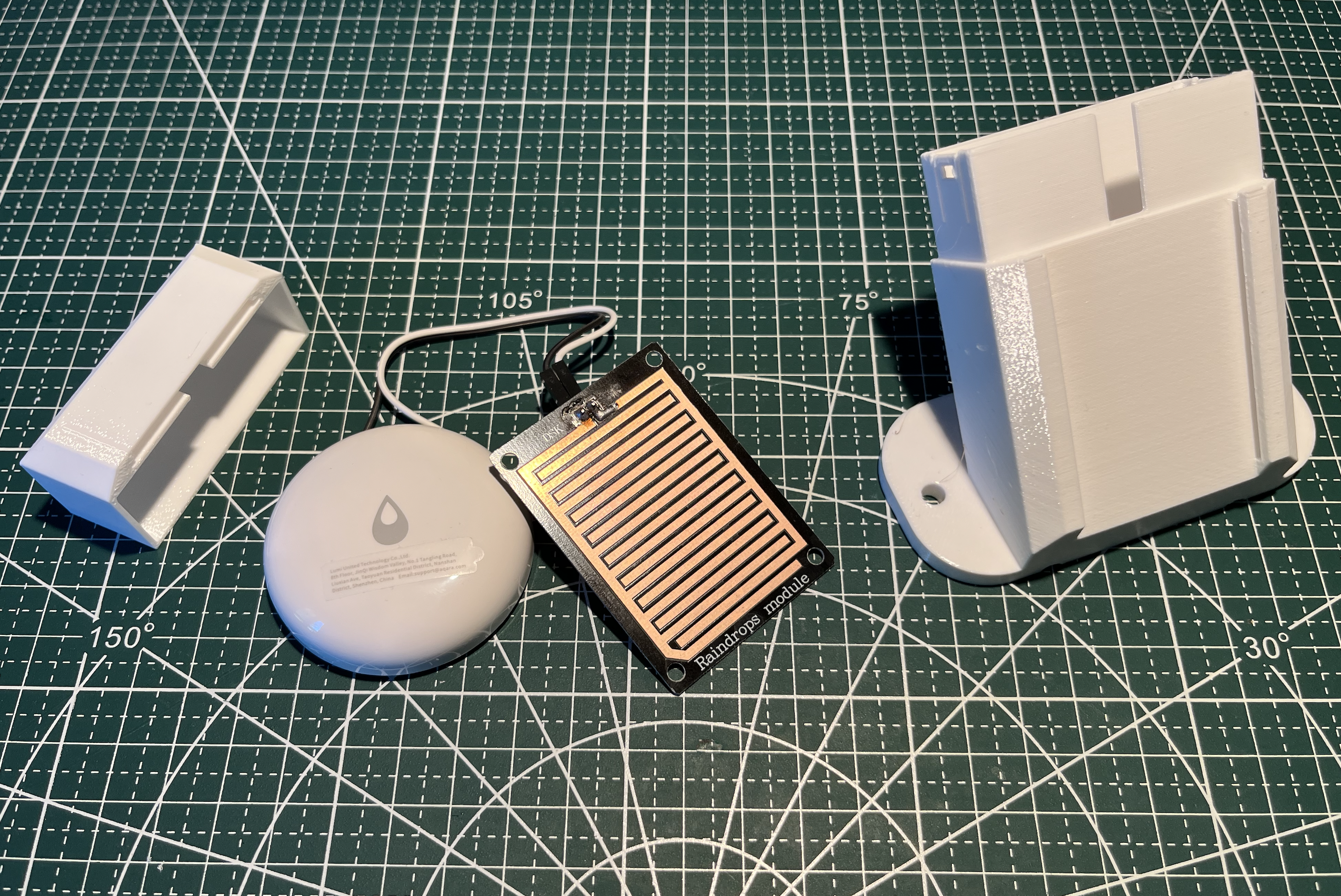

Für den Regen-Sensor braucht man nur:

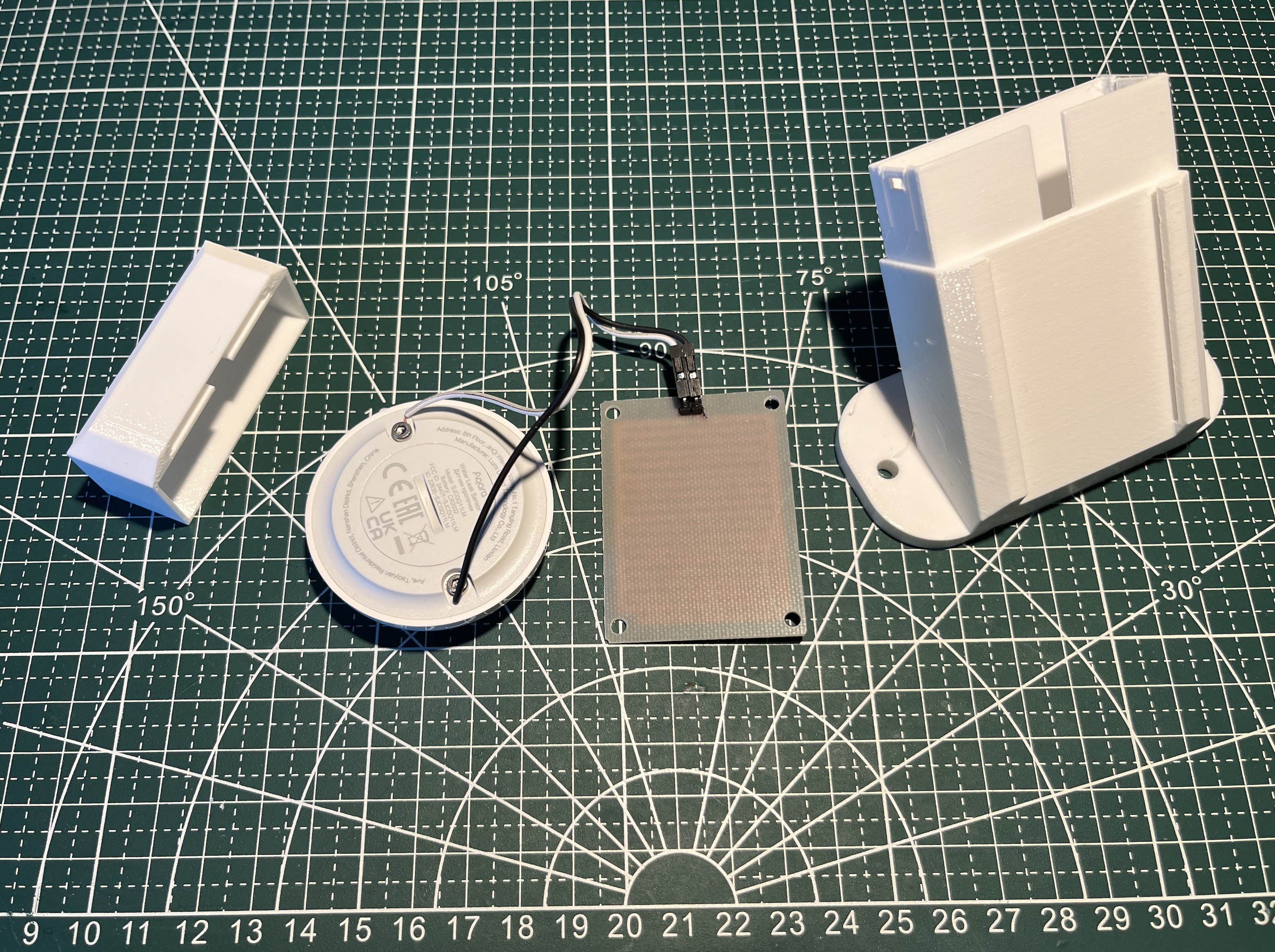

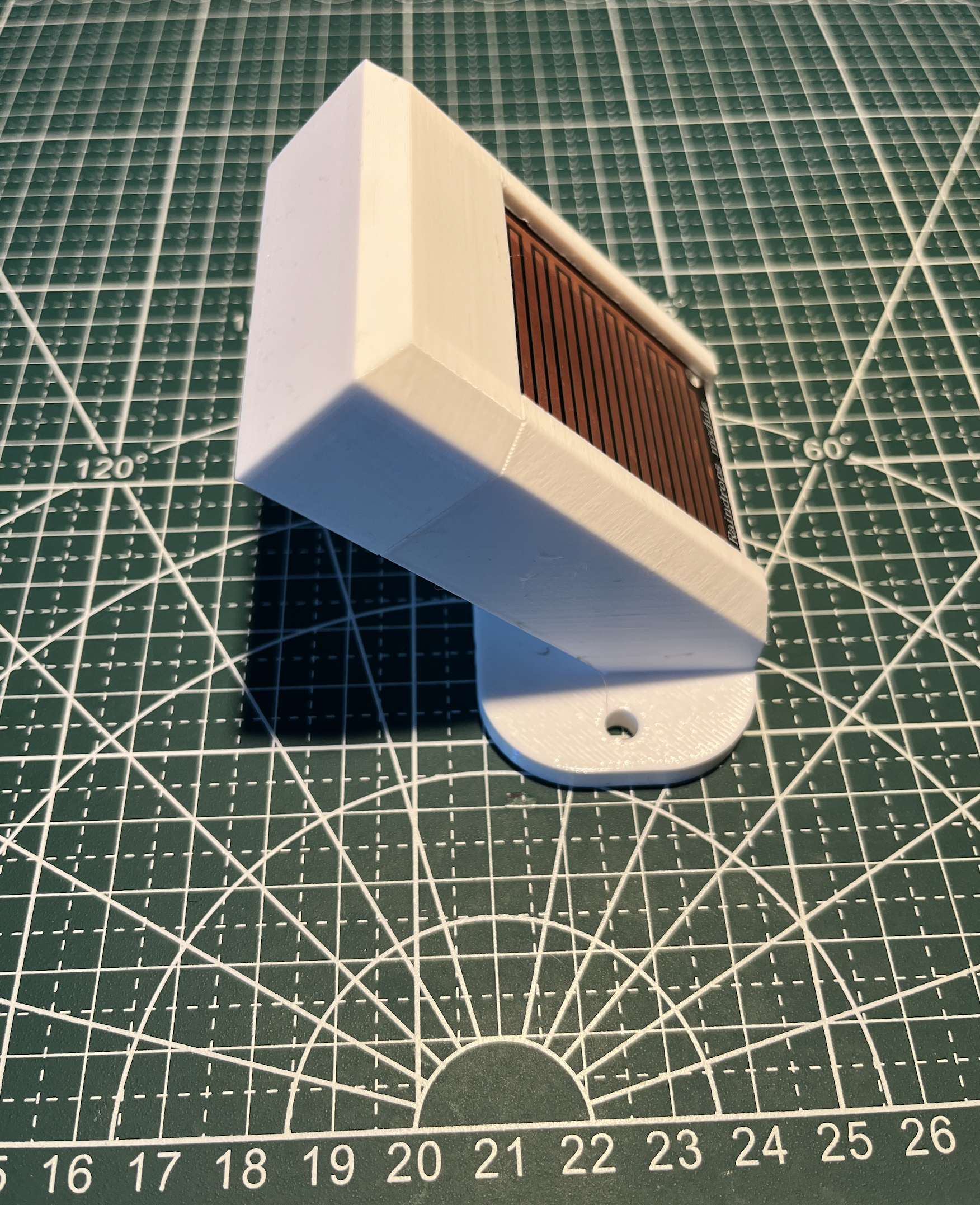

1. ein Gehäuse

2. den Aqara Wassermelder

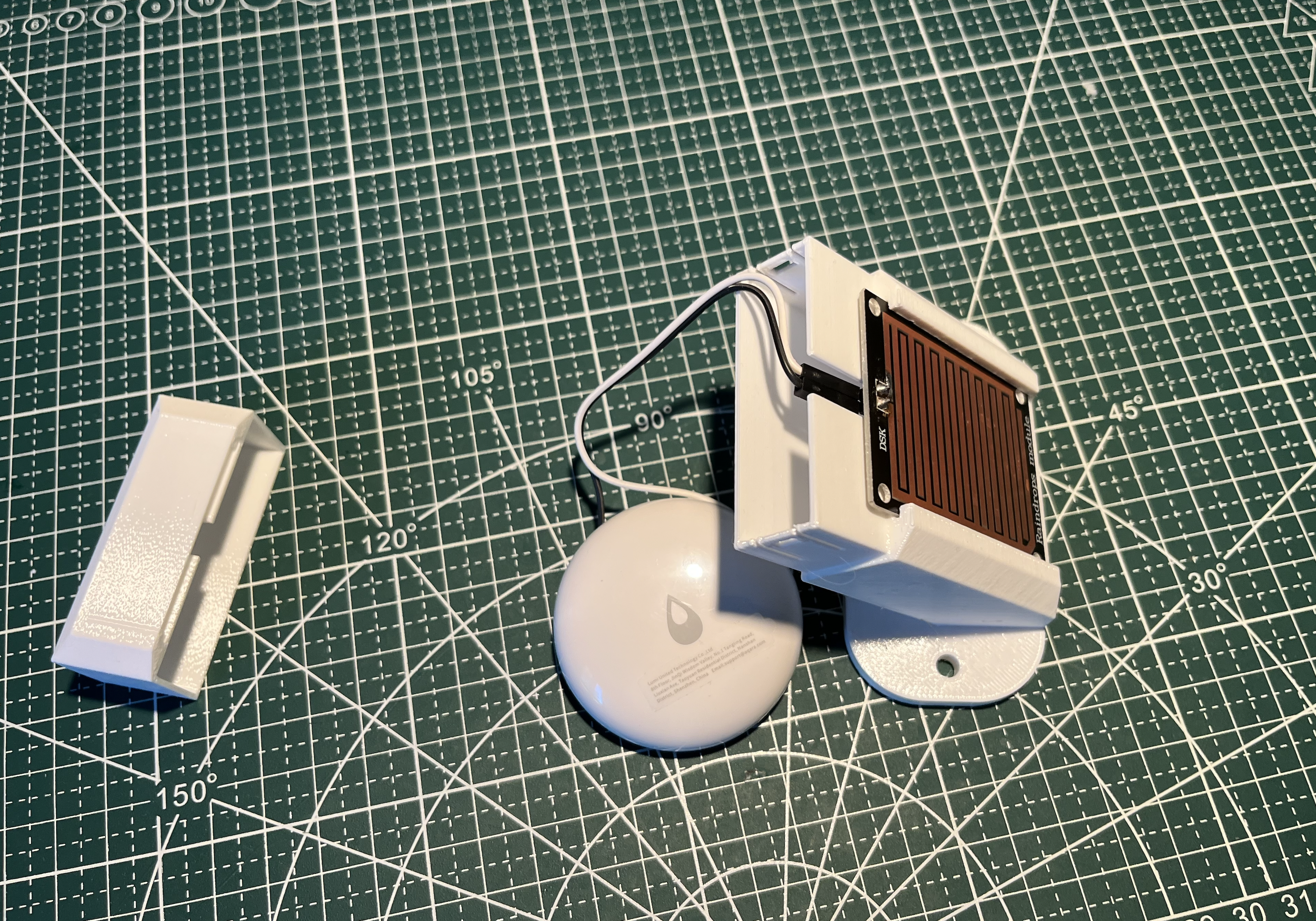

3. den Regensensor selbst (die Platine + Kabel ist dabei)

...und natürlich ein smartes System wie HomeAssistant mit Zigbee Unterstützung.

Ich habe gleich die Links vom Thomas für meine Bestellung verwendet:

Aqara Water Leak Sensor: https://amzn.to/4tL61Cb

Regensensor: https://amzn.to/4tqYgB5

Bei dem AZDelivery Regentropfen Regen Sensor Modul ist auch gleich ein Kabel dabei.

Die zusätzliche kleine Platine mit Elektronik wird dabei nicht benötigt.

Seltsamerweise ist bei den Bildern auf Amazon der Kabelanschluß auf der Platine einmal

auf der Rückseite und einmal vorne angebracht.

Bei meiner gelieferten Sensor-Platine ist der Kabelanschluß auf der Rückseite und das passt dann auch so.

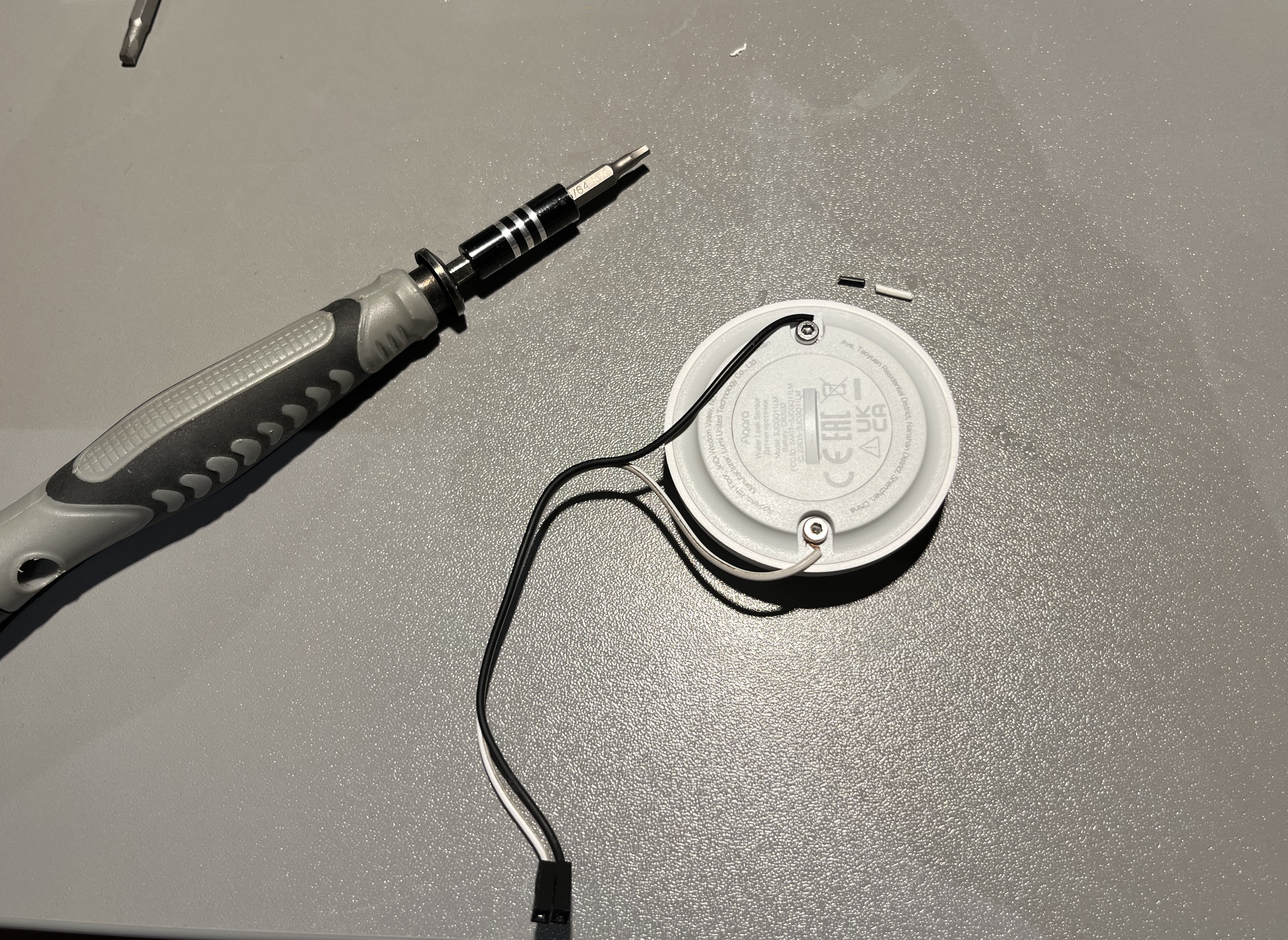

Einfach beim mitgelieferten kurzen Kabel auf der einen Seite die Stecker abzwicken,

Drähte abisolieren und bei den beiden Kontakten des Aquara Wassermelder mit den Schrauben anschrauben.

Die Einbindung in HomeAssistant und die Konfiguration habe ich laut Anweisung von Thomas Video gemacht.

Das andere Projekt das Thomas auch in diesen Video vorstellt und erklärt - Regen-Mengen-Sensor ist auch super und das fertige 3D-Gehäuse auf Makerworld passt soweit.

Allerdings musste ich den Magnetstab vom Aqara Fenstersensor durch 4 kleine Magnete mit 3mm(h)x6mm(Durchmesser) ersetzen, da der Offen-Zustand bei mir nicht sauber erkannt wurde.

Also kleines Magnetgehäuse öffnen/auseinander ziehen, Magnetstab (20mm(h)x 6mm(Durchmesser) raus und die 4 Magneten unten rein und oberhalb ein Dummy-Platzhalter aus TPU dazu damit nix wackelt und alles gut....

Meine kleinen 3mm hohen Magnete sind aber nur 2,8 mm hoch deshalb ist mein Dummy Platzhalter 8,6mm hoch....

Die kleinen Neodym Magnete habe ich von Amazon...

Habe auch kleine TPU Dämpfer für die Schrauben konstruiert...gebe ich auch hier rein falls das wer brauchen kann.

Die Links zu den Regen-Mengen-Sensor sind alle bei Thomas's Video unten gelistet.

Also viel Spaß beim basteln und Happy Printing!

----------------------------------------------------------

Raindrop Sensor

Thomas’s video inspired me to finally build both a rain sensor and a rain gauge sensor, and integrate them into my Home Assistant setup via Zigbee.

Thanks for the video!

Thomas’s video:

However, I didn’t like the rain sensor housing he linked on Thingiverse, so I designed my own.

For the rain sensor, you only need:

1. A housing

2. The Aqara Water Leak Sensor

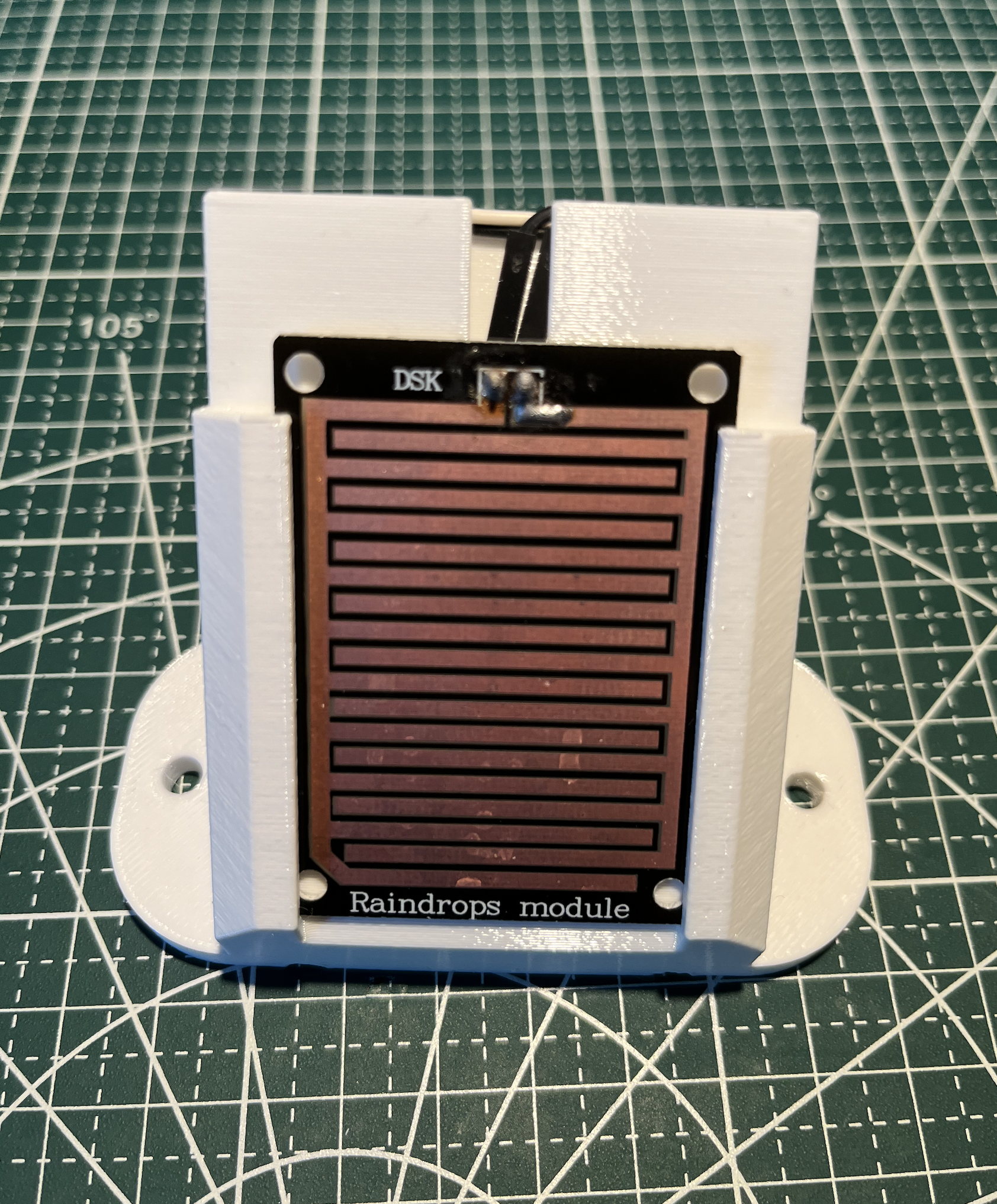

3. The rain sensor itself — the PCB and cable are included

…and of course a smart home system like Home Assistant with Zigbee support.

I used Thomas’s links for my order:

Aqara Water Leak Sensor: https://amzn.to/4tL61Cb

Rain Sensor: https://amzn.to/4tqYgB5

The AZDelivery Raindrop Rain Sensor Module also comes with a cable included.

The additional small electronics board is not needed.

Strangely, the Amazon product images show the cable connector on the sensor PCB once on the back side and once on the front side.

On the sensor PCB I received, the cable connector is on the back, which works perfectly for this setup.

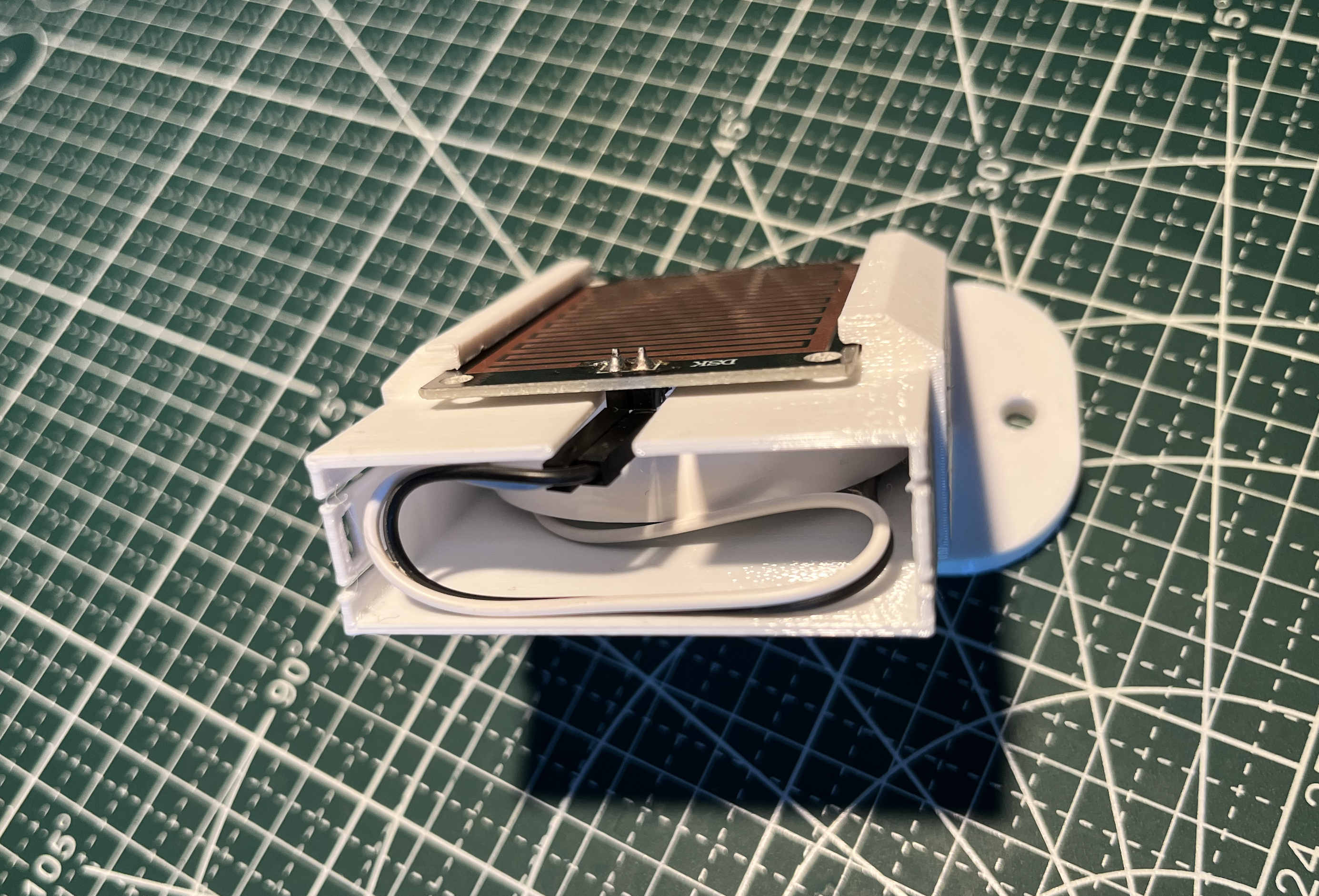

Simply cut off the connector on one side of the included short cable, strip the wires, and attach them to the two contacts of the Aqara Water Leak Sensor using the screws.

I integrated it into Home Assistant and configured it according to Thomas’s video instructions.

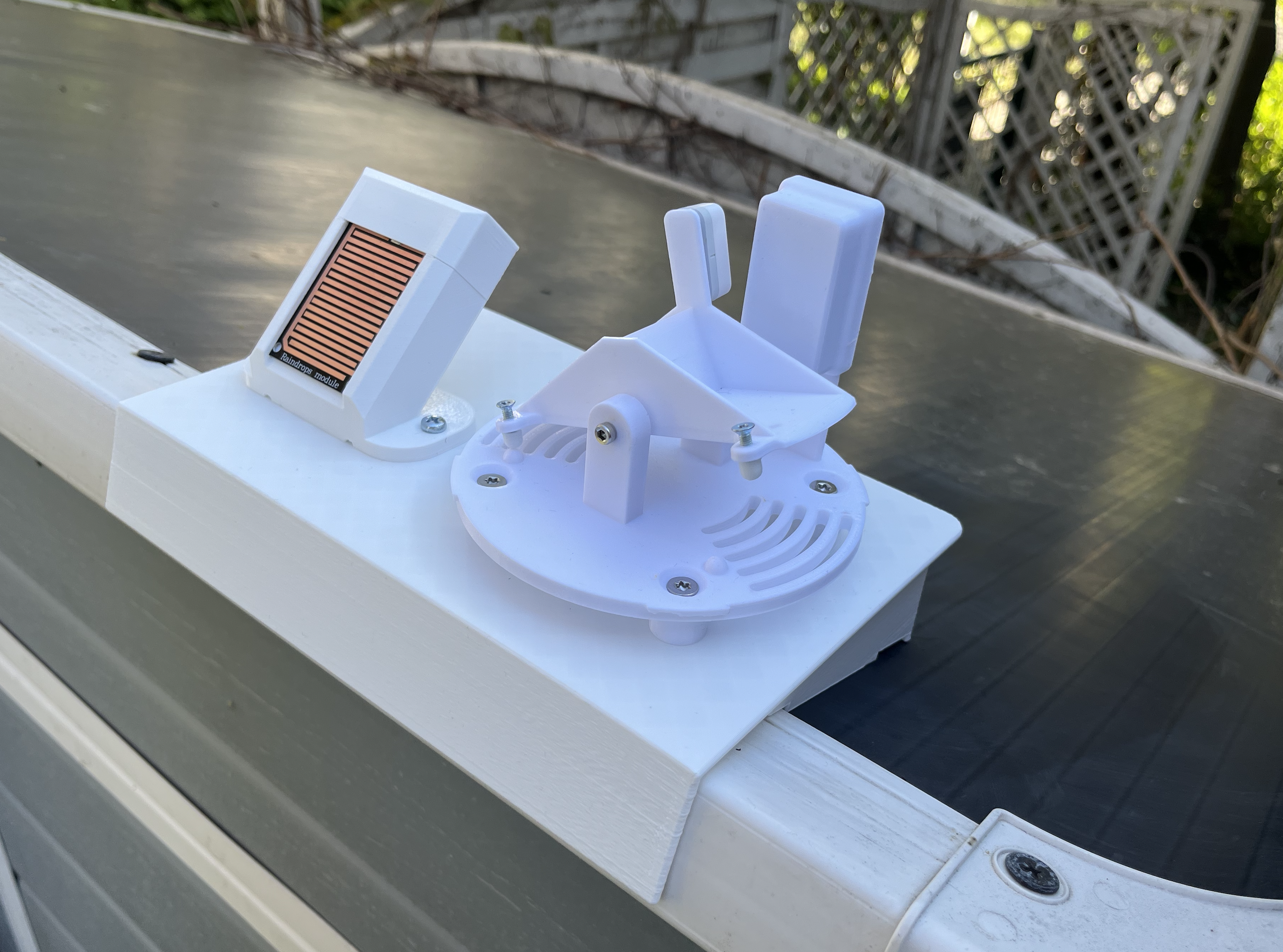

The other project Thomas also presents and explains in this video — the rain gauge sensor — is great as well, and the finished 3D-printed housing on MakerWorld fits nicely.

However, I had to replace the magnet rod from the Aqara window sensor with four small magnets measuring 3 mm high x 6 mm in diameter, because in my case the “open” state was not detected reliably.

So I opened / pulled apart the small magnet housing, removed the magnet rod measuring 20 mm high x 6 mm in diameter, placed the four small magnets at the bottom, and added a dummy spacer made of TPU above them so nothing moves around — and everything works fine now.

My small 3 mm high magnets are actually only 2.8 mm high, so my dummy spacer is 8.6 mm high.

I got the small neodymium magnets from Amazon.

I also designed small TPU dampers for the screws, which I’ll upload here as well in case anyone can use them.

All links for the rain gauge sensor are listed below Thomas’s video.

Have fun building, and happy printing!
