LLH PTFE Tube Tools

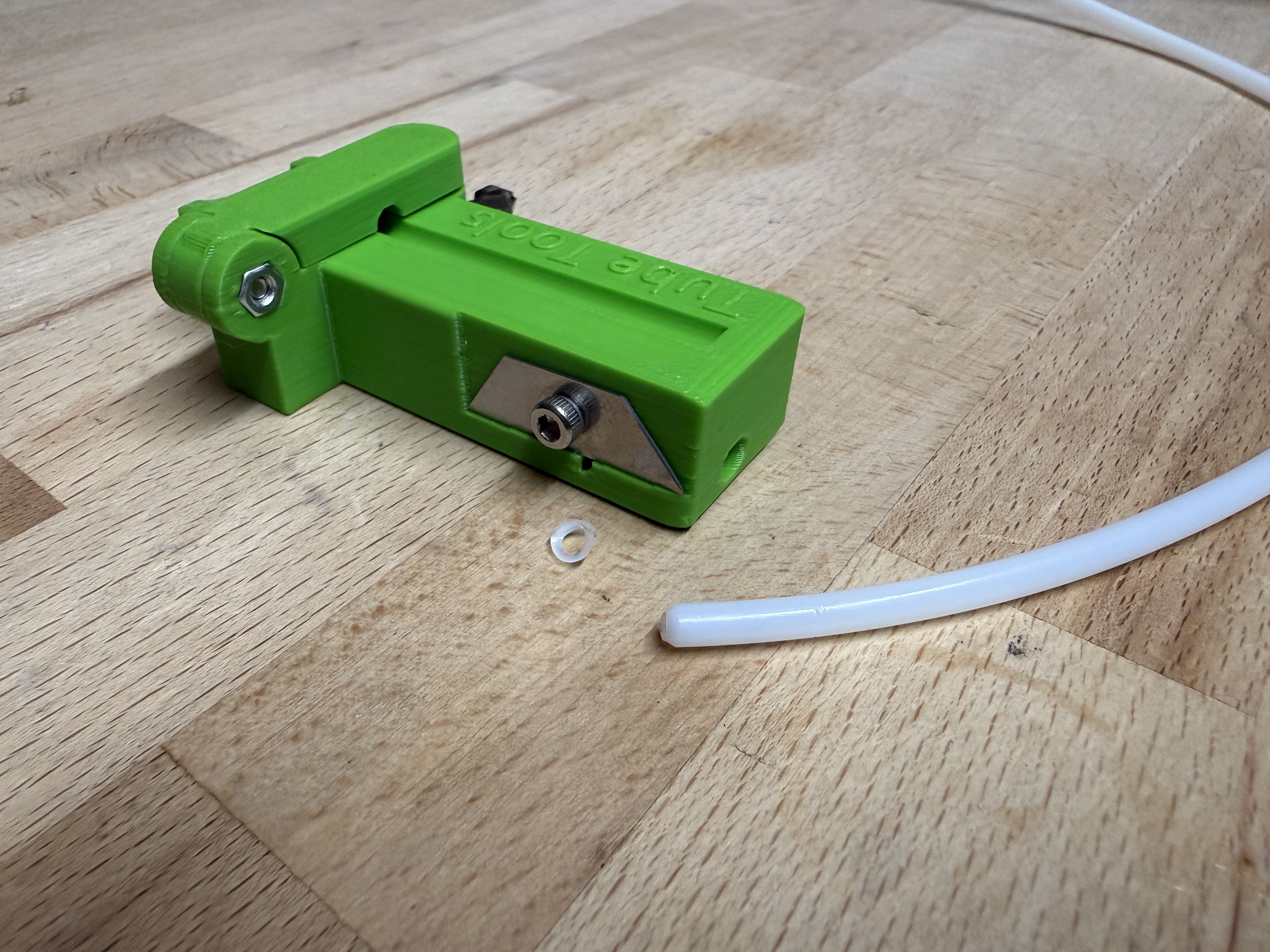

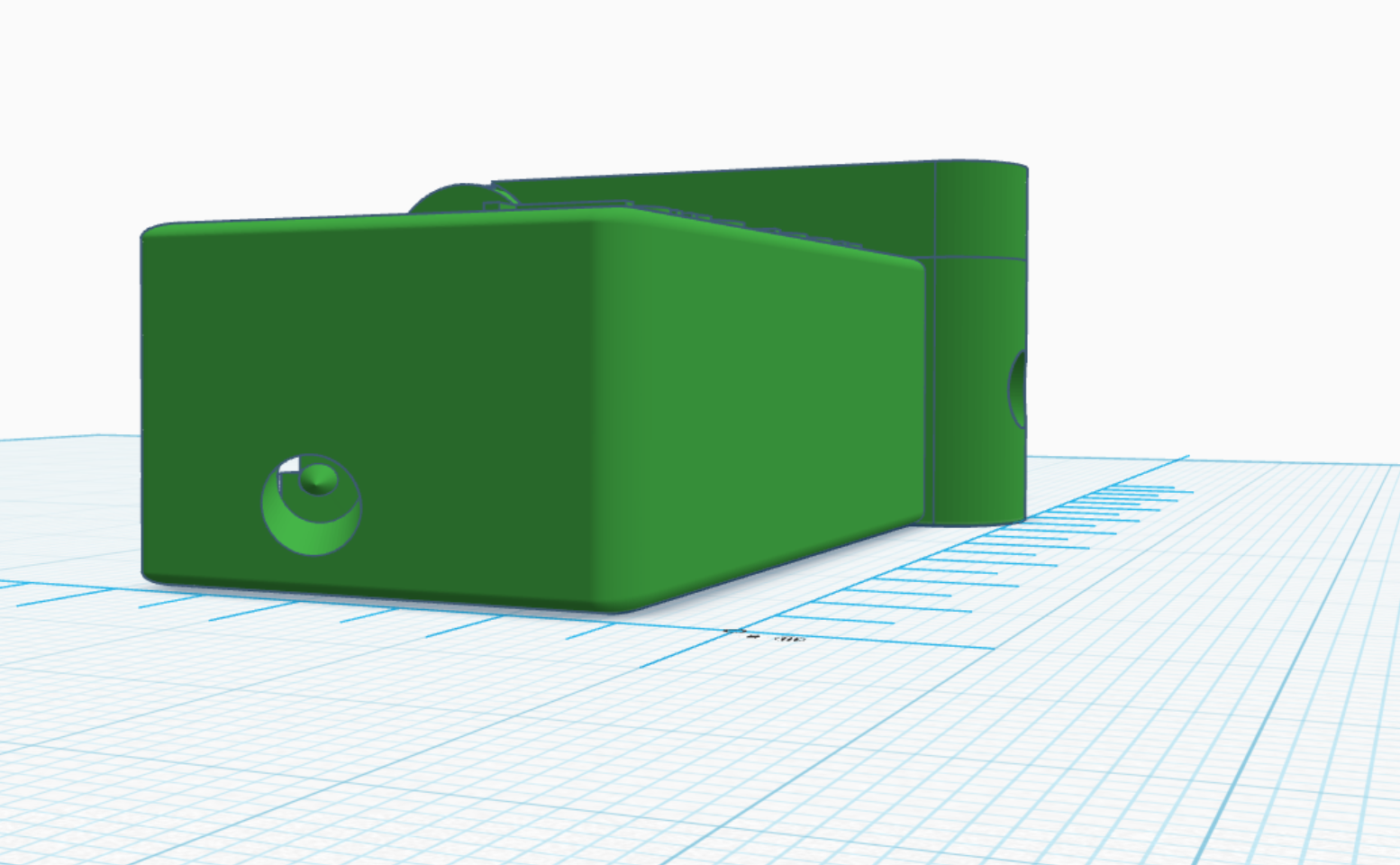

LLH PTFE Tube Tools is a 4-in-1 service tool designed for preparing PTFE tubes used in modern 3D printers, INDX - MMU3 - XL.

Follow the complete filament path, from the first filament entry point to the exit of the last PTFE tube.

📹 Video link: https://www.facebook.com/reel/1608342883977047

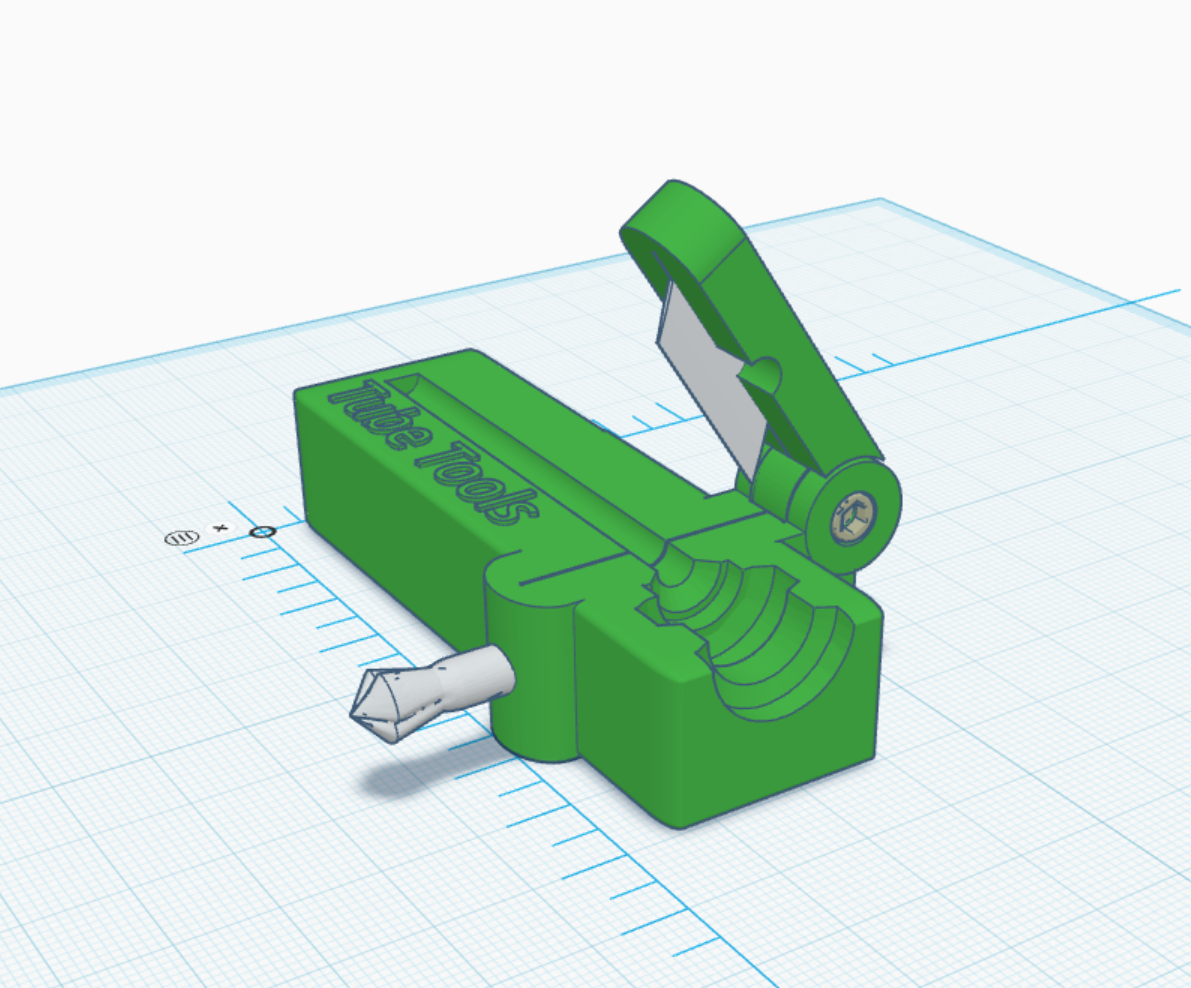

The tool combines:

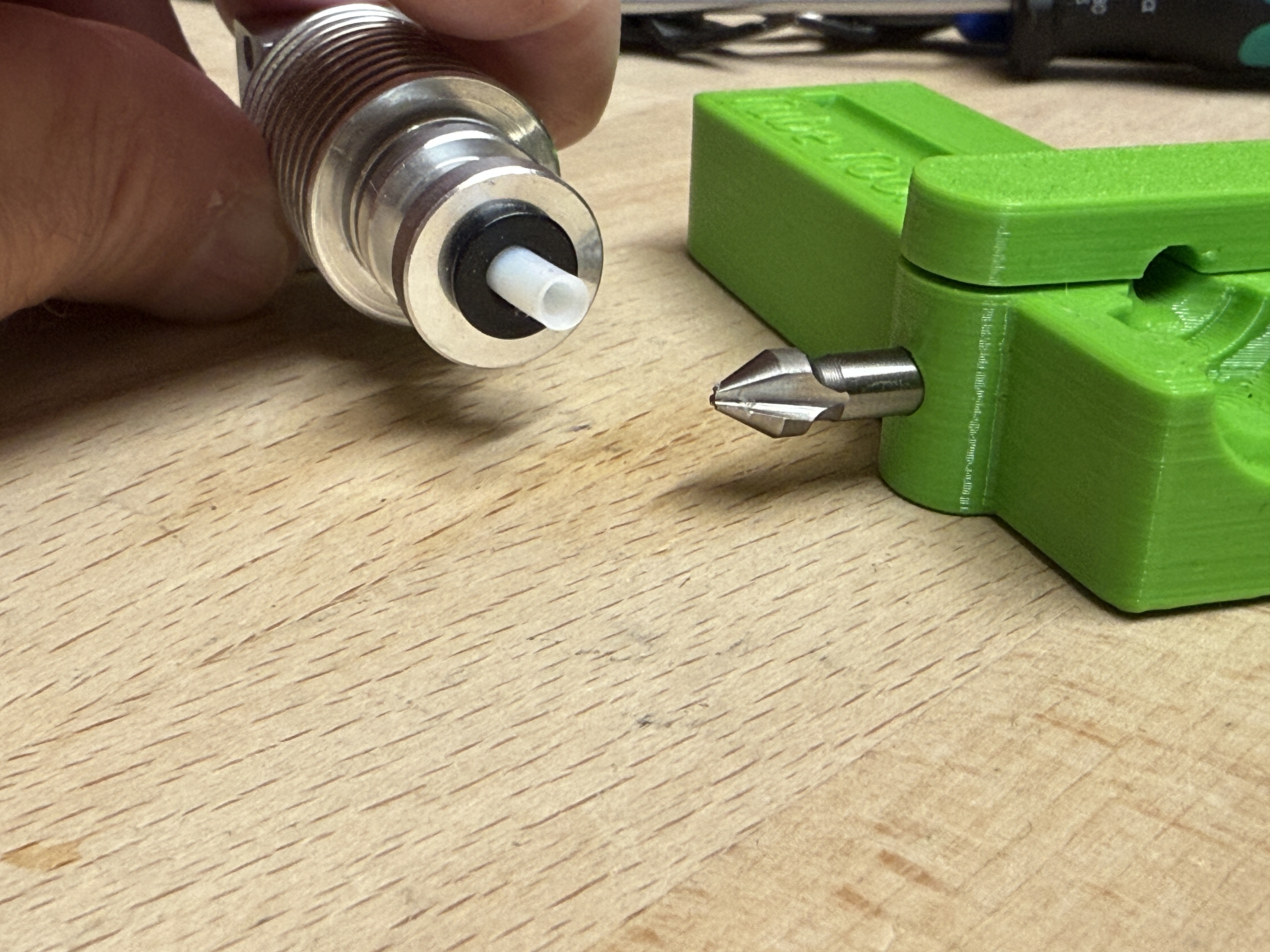

• 60° external chamfering

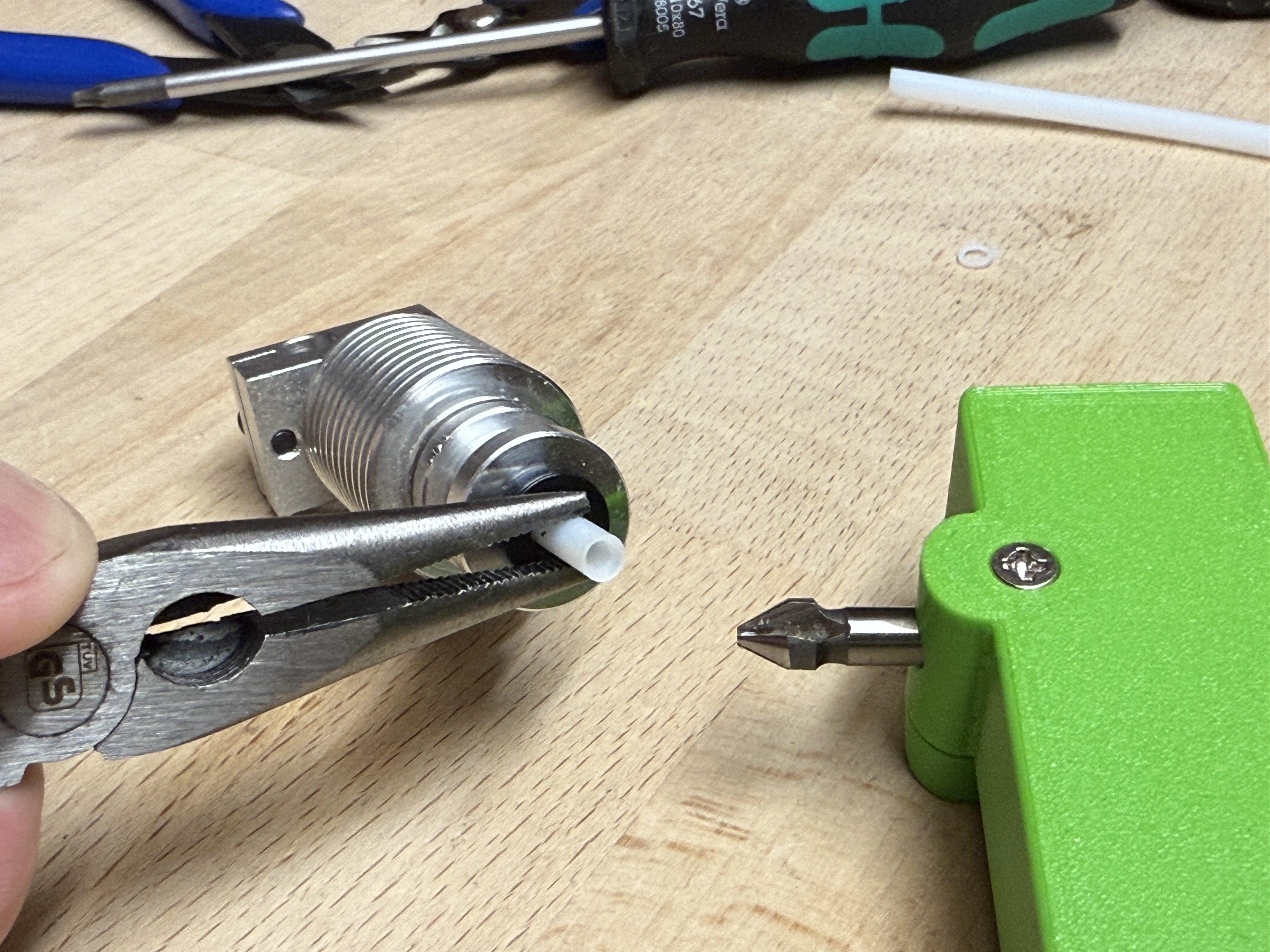

• 60° internal chamfering

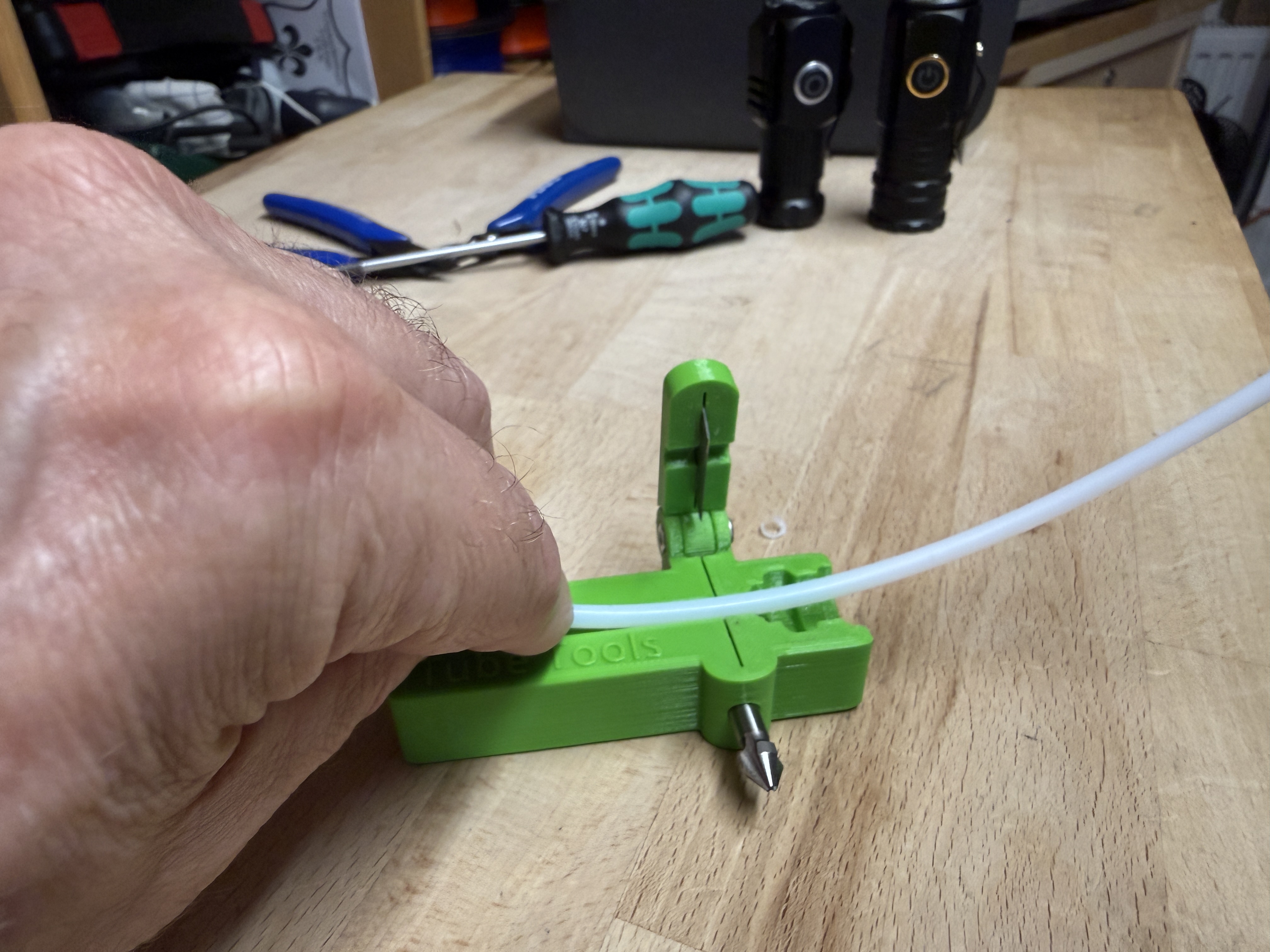

• Precision PTFE tube cutting

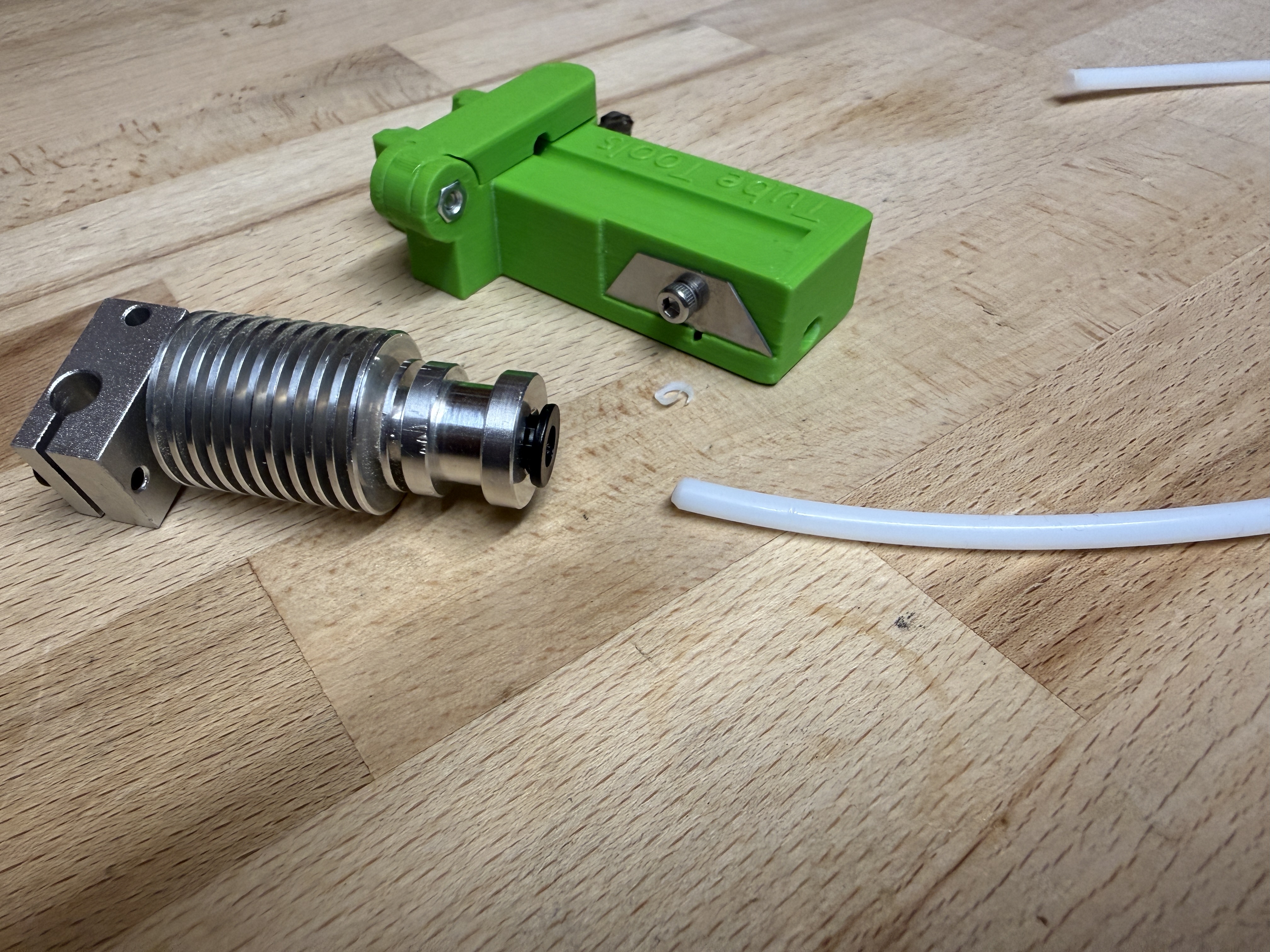

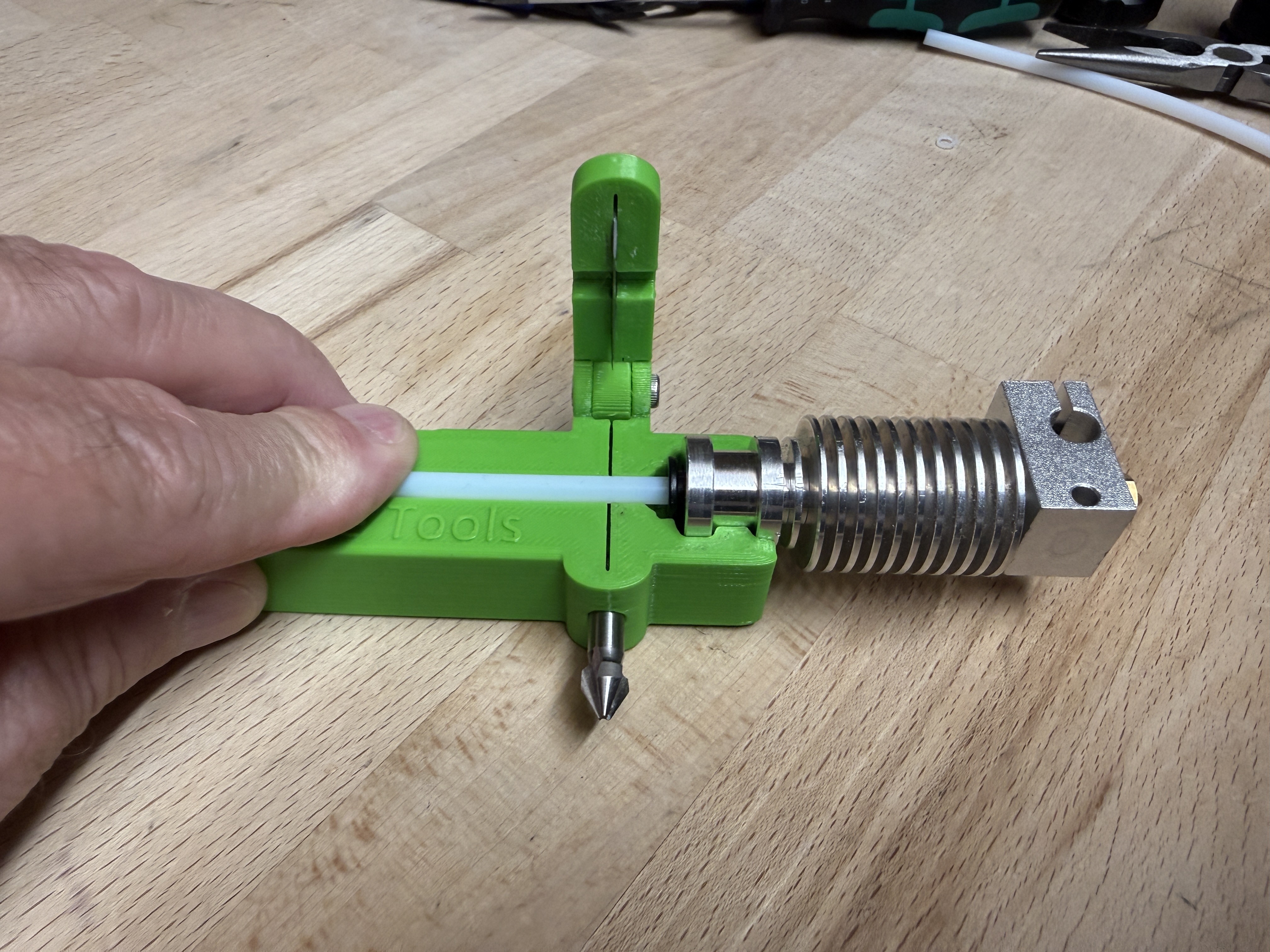

• Accurate PTFE tube length sizing for MK3S and MK3.5 hotends

The tool is compatible with all standard PTFE tubes with:

• 4 mm outer diameter

• 2.0 mm inner diameter

• 2.5 mm inner diameter

Why chamfer PTFE tubes?

In many modern systems such as MMU3, INDX, AMS, multi-material units and filament buffer systems, the filament must pass through multiple PTFE tubes before reaching the extruder and hotend.

Every connection is a potential point where filament can catch, drag or jam.

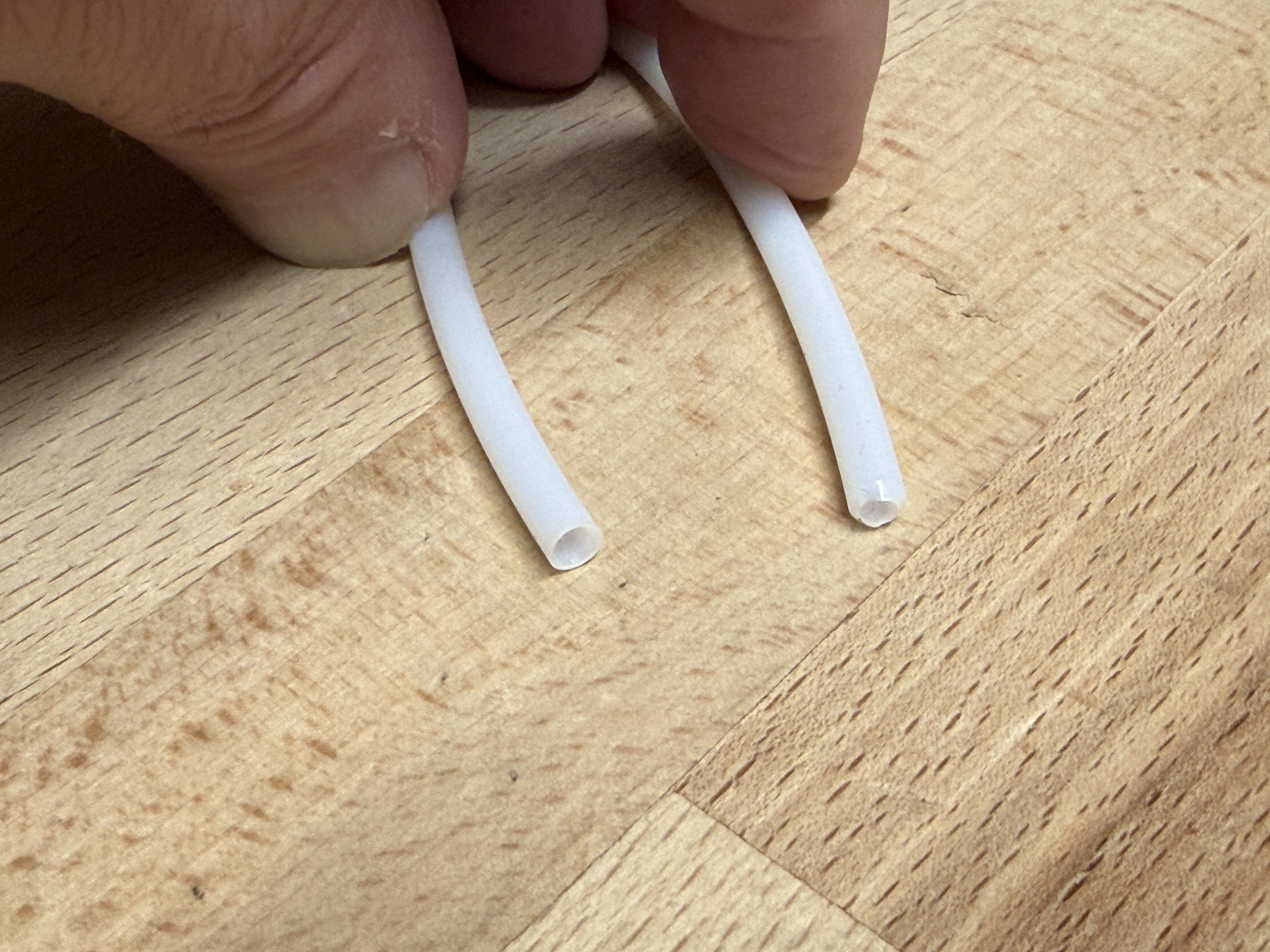

For the smoothest filament path, all PTFE tube ends should be prepared with both:

• 60° external chamfer

• 60° internal chamfer

This creates a smooth transition from the filament entry point to the filament exit point.

When every PTFE tube is prepared correctly, the filament can move through the complete system with minimal resistance.

I use this method on my Prusa MMU3 systems and the same principle applies to INDX, Core One, MK4S, XL and virtually any printer using PTFE tubing.

Required Hardware

Blade

• 1 × Stanley snap-off utility knife blade

  11 mm blade height

  Use 4 snap-off blade segments

Chamfer Cutter

• 1 × Dormer G135 Ø6 mm

  3-flute 60° HSS chamfer cutter

  Marked:

  • G135

  • Ø6

  • 3x60°

  • HSS

  • BPm 17/16

Fasteners

• 1 × M3 × 12 mm screw

• 1 × M3 × 10 mm screw

• 1 × M3 × 6 mm screw

• 1 × M3 T-nut

• 1 × M3 hex nut

Compatible with

• Prusa MK3S+

• Prusa MK3.5

• Prusa MK4

• Prusa MK4S

• Prusa MMU3

• Prusa XL

• Prusa Core One

• Prusa INDX

• Other 3D printers using 4 mm PTFE tubing

Designed by Leif Lumby Henriksen (LLH)

Best regards
Leif Lumby Henriksen
Odense3D Community: https://facebook.com/groups/2911561982402973
