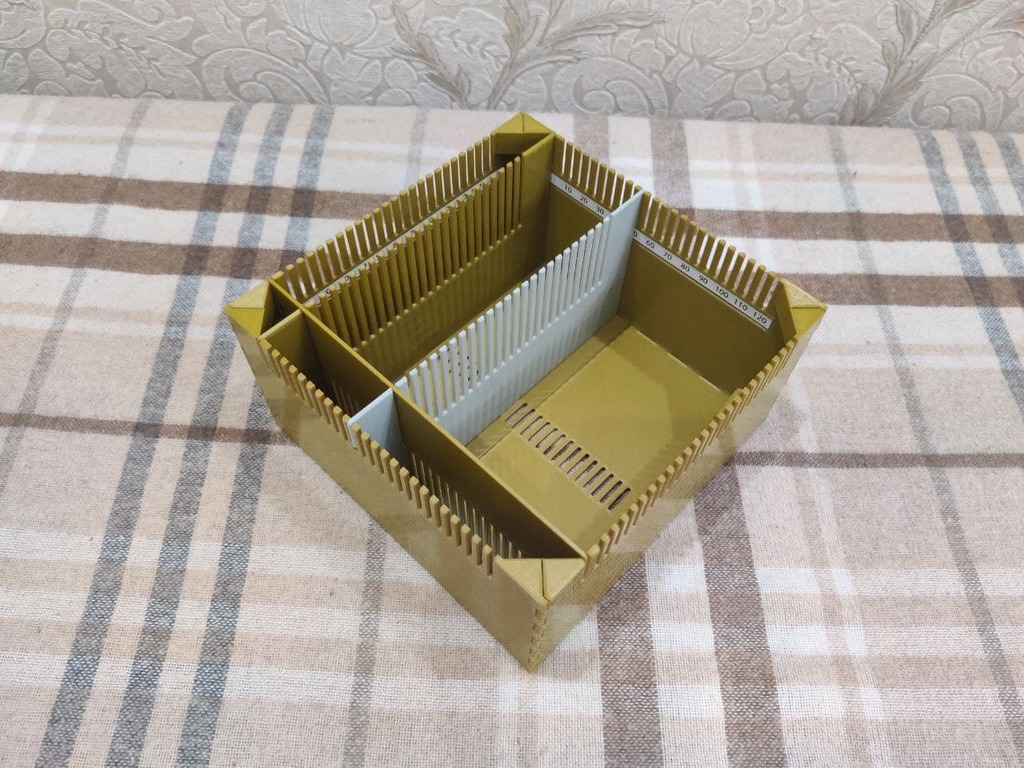

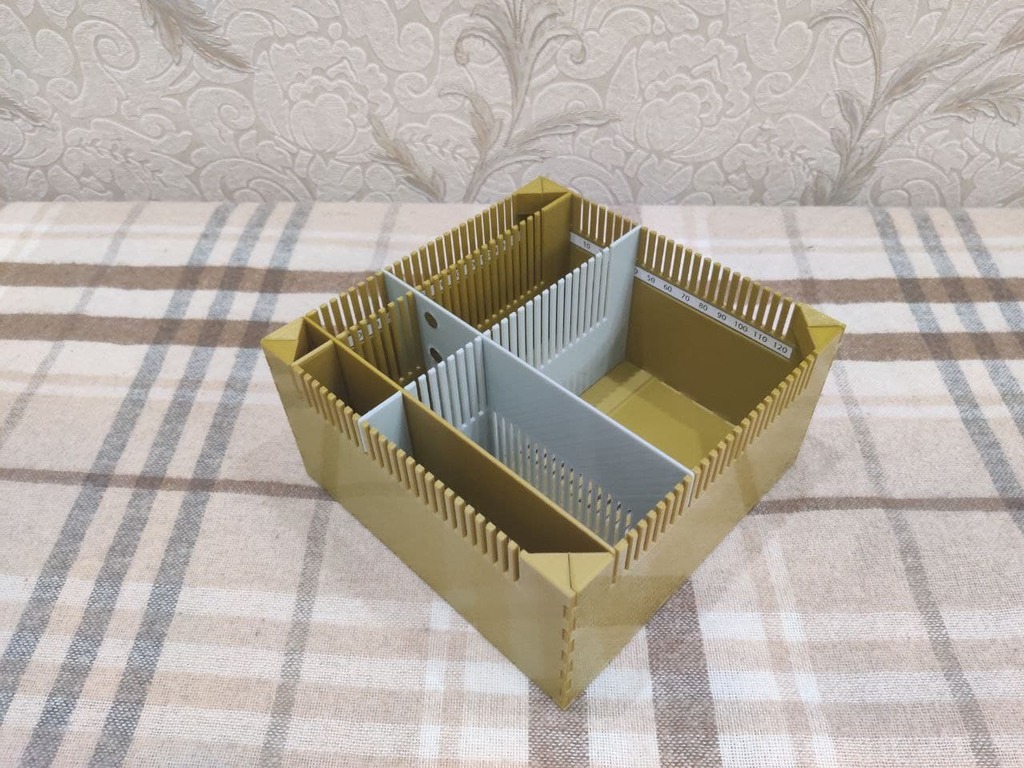

Board game insert prototyping tool

Инструмент для прототипирования, который позволит за пару движений создать внутренний отсек с необходимыми размерами.

Спроектировал как прикладной полезный инструмент при создании органайзеров для настольных игр, который позволит представить и проверить, сколько места займет определенное количество жетонов или ресурсов, с последующим проектированием этого места в органайзере.

Полностью разборный, в сложенном варианте не занимает много места. Крепление на магнитах. Для измерения высоты используйте линейку, и если она металлическая, то для фиксации во время измерений можно вклеить магниты в центральные перегородки.

Минимальные возможные размеры отдела: 5 x 5 мм.

Максимальные размеры отдела 120 x 120 мм.

Максимальная высота: 85 мм.

Шаг при увеличении размера: 5 мм.

Шкала находится в архиве, так же вам понадобиться:

• 4 круглых магнита размера 8 x 1 мм (опционально)
• 24 круглых магнита размера 8 x 2 мм
• 12 круглых магнитов размером 4 x 2 мм (для бокса)

Не забывайте соблюдать полярность. Чуть позже выложу коробку для хранения.

upd 21.02.2022: Добавлен бокс для хранения.

---

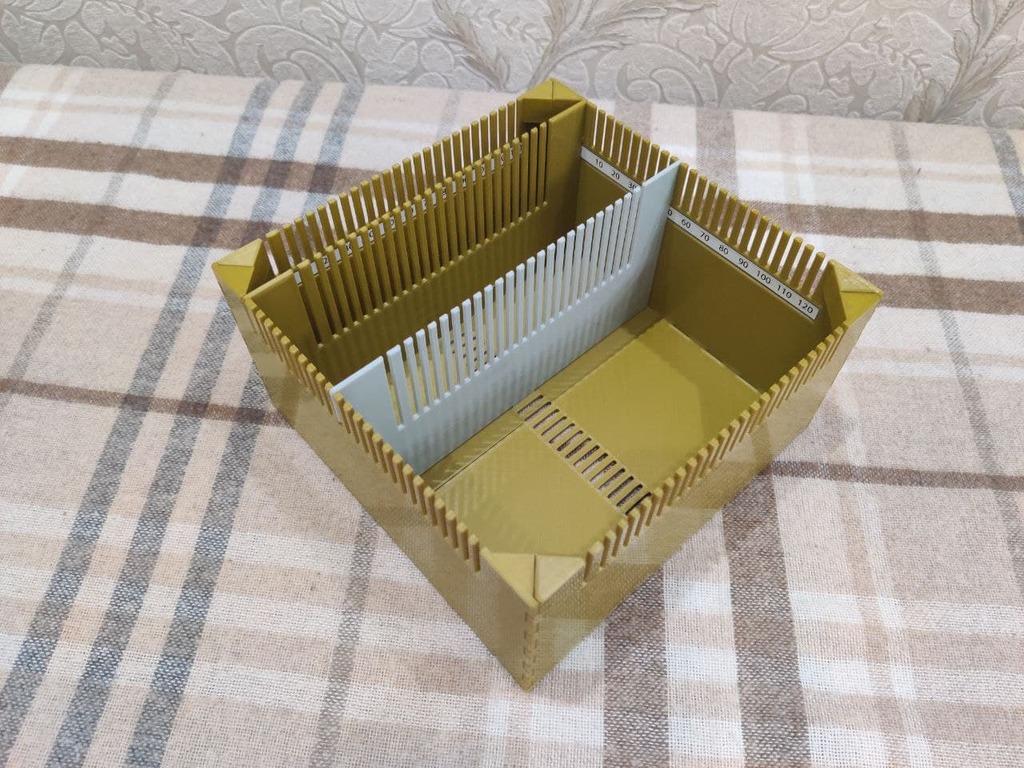

A prototyping tool that will allow an inner box with the required dimensions.

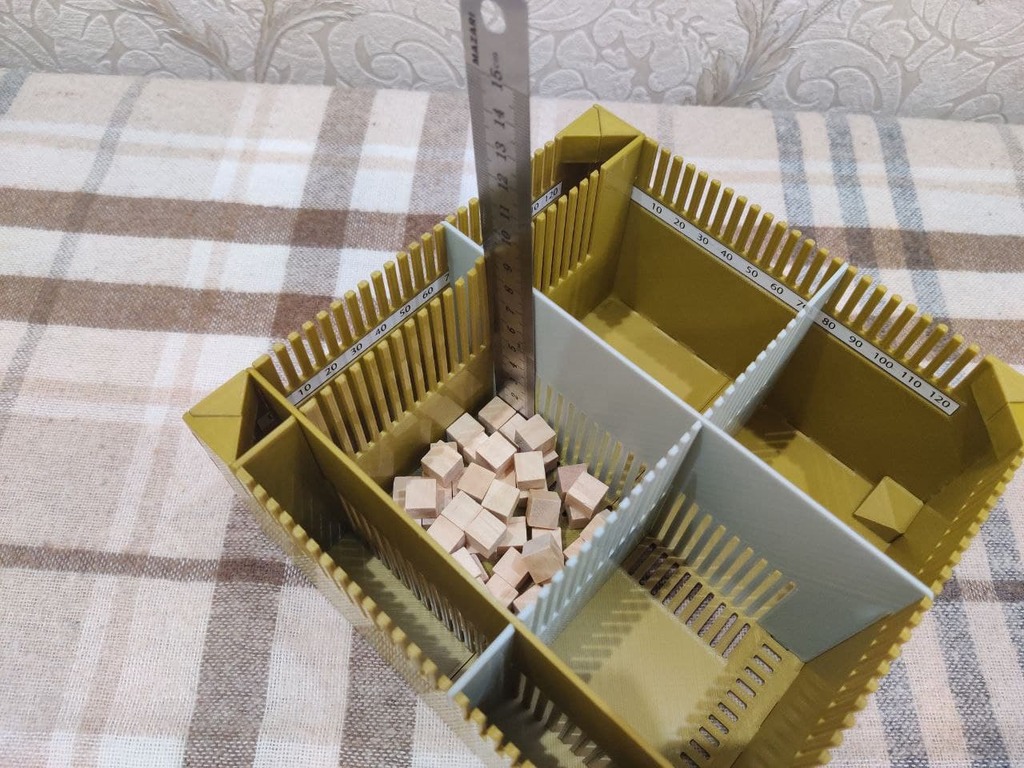

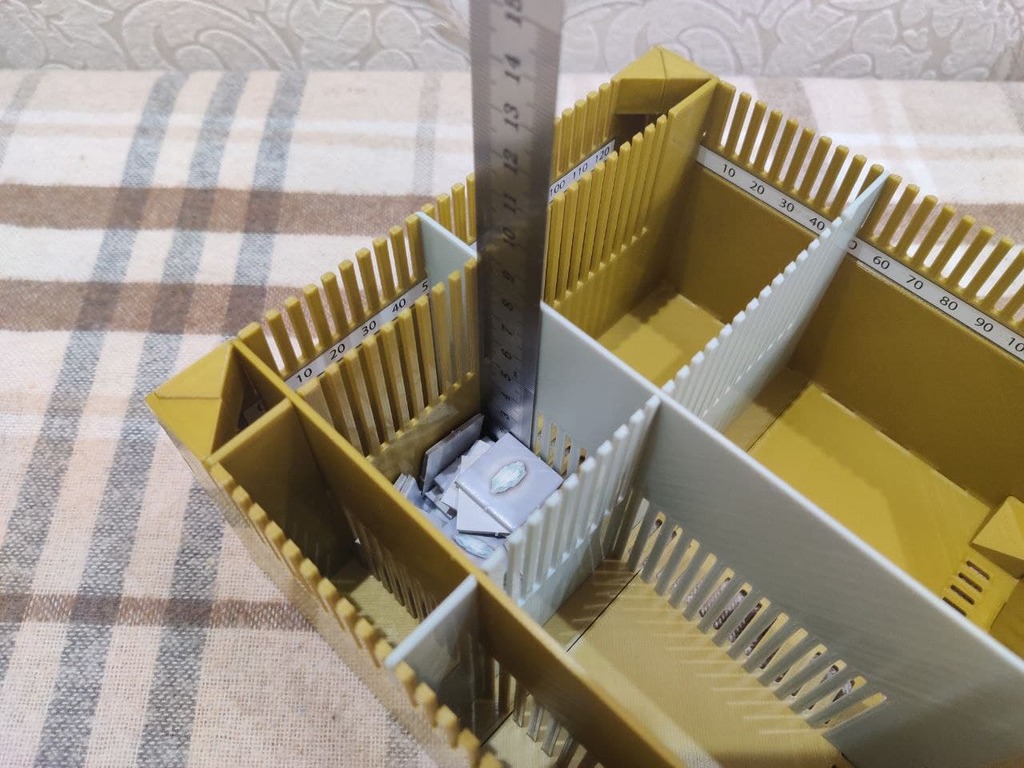

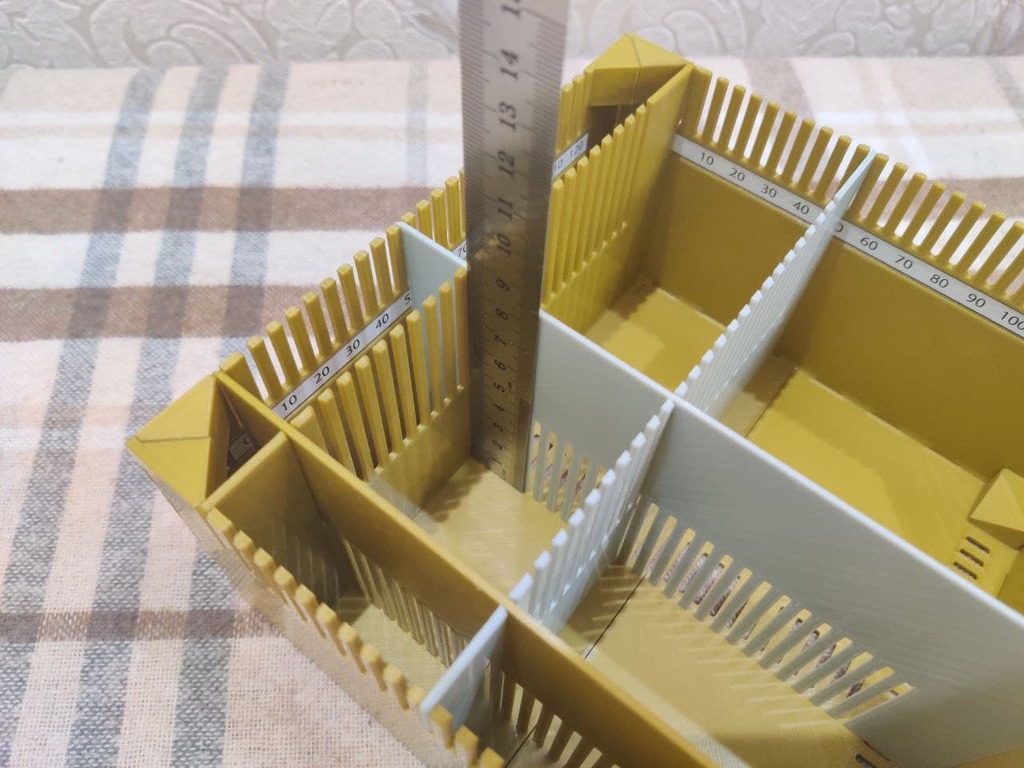

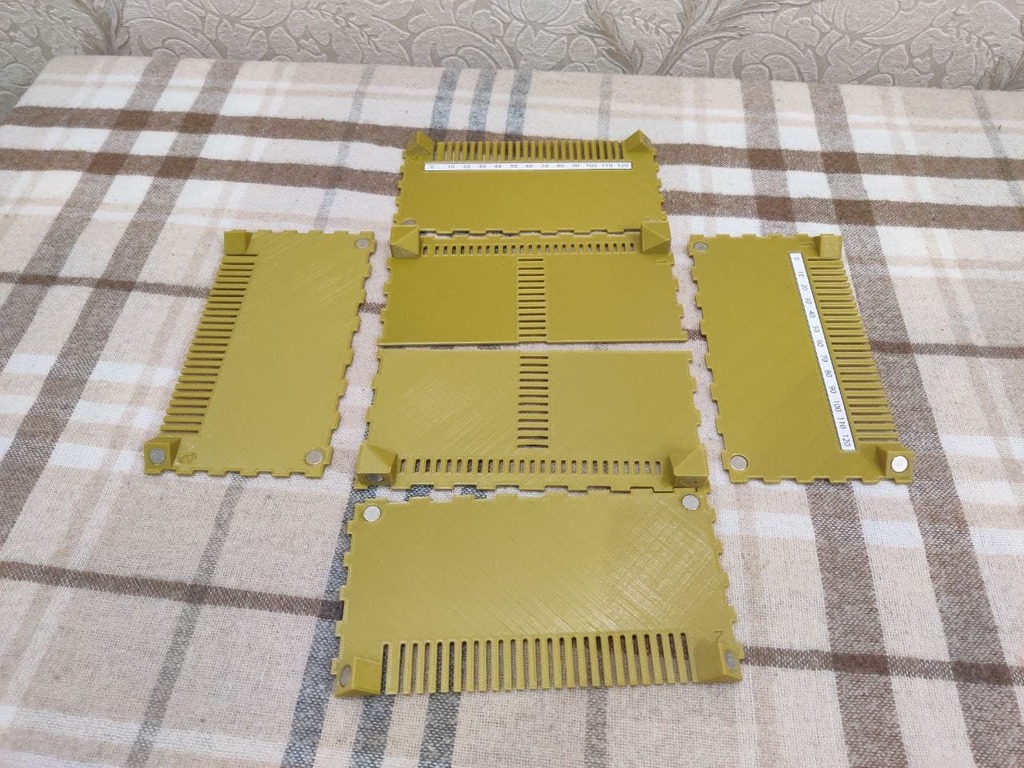

Fully disassembled, when folded does not take up much space. Magnetic fastening. To measure the height, use a ruler, and if it is metal, then you can glue magnets into the central partitions to fix it during measurements.

Minimum possible box dimensions: 5 x 5 mm.

The maximum dimensions of the box are 120 x 120 mm.

Maximum height: 85 mm.

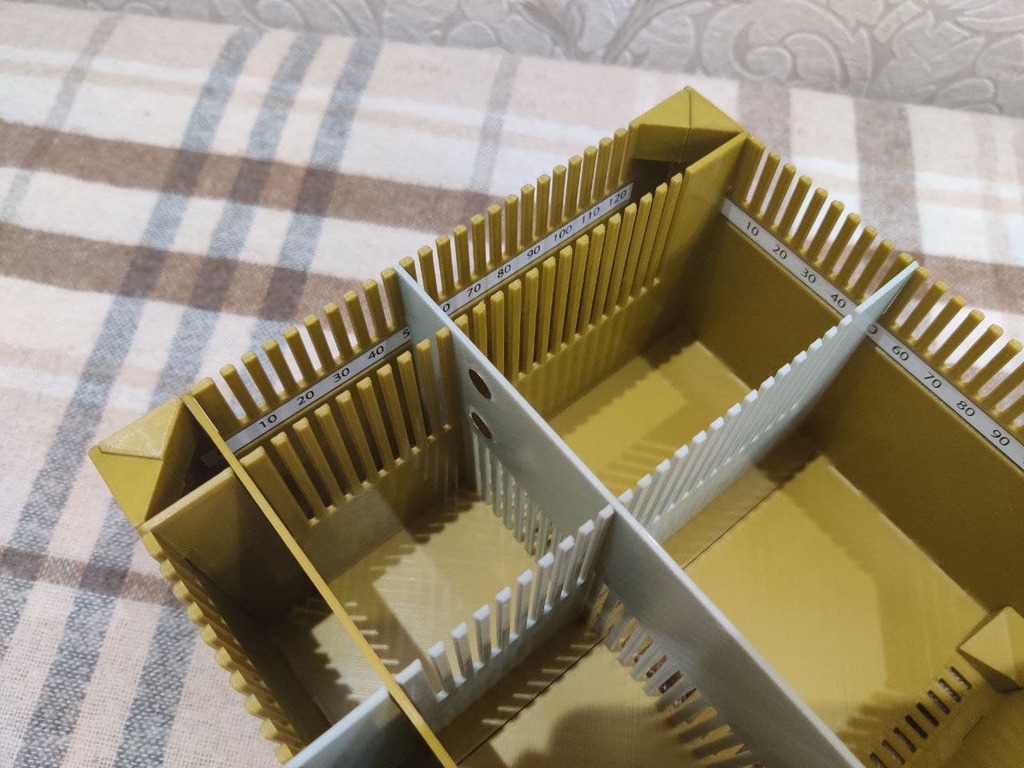

Measurement step: 5 mm.

The scale is in the files, you will also need:

• 4 round magnets size 8 x 1 mm (optional)
• 24 round magnets size 8 x 2 mm
• 12 round magnets size 4 x 2 mm (for box)

Remember to observe polarity.

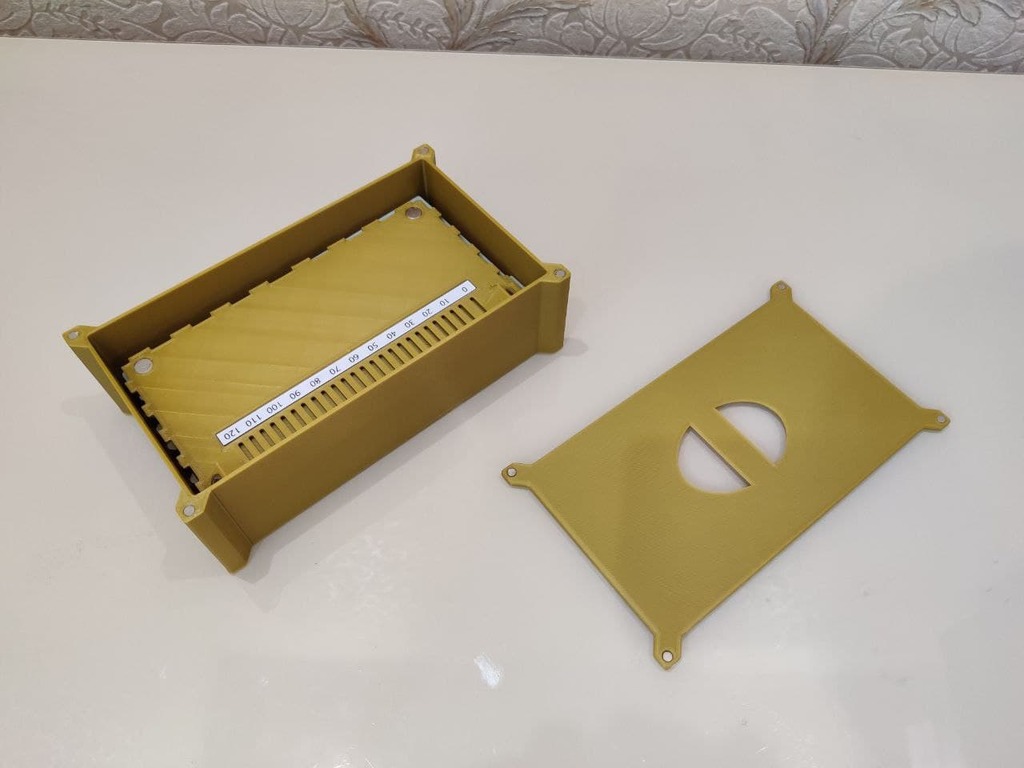

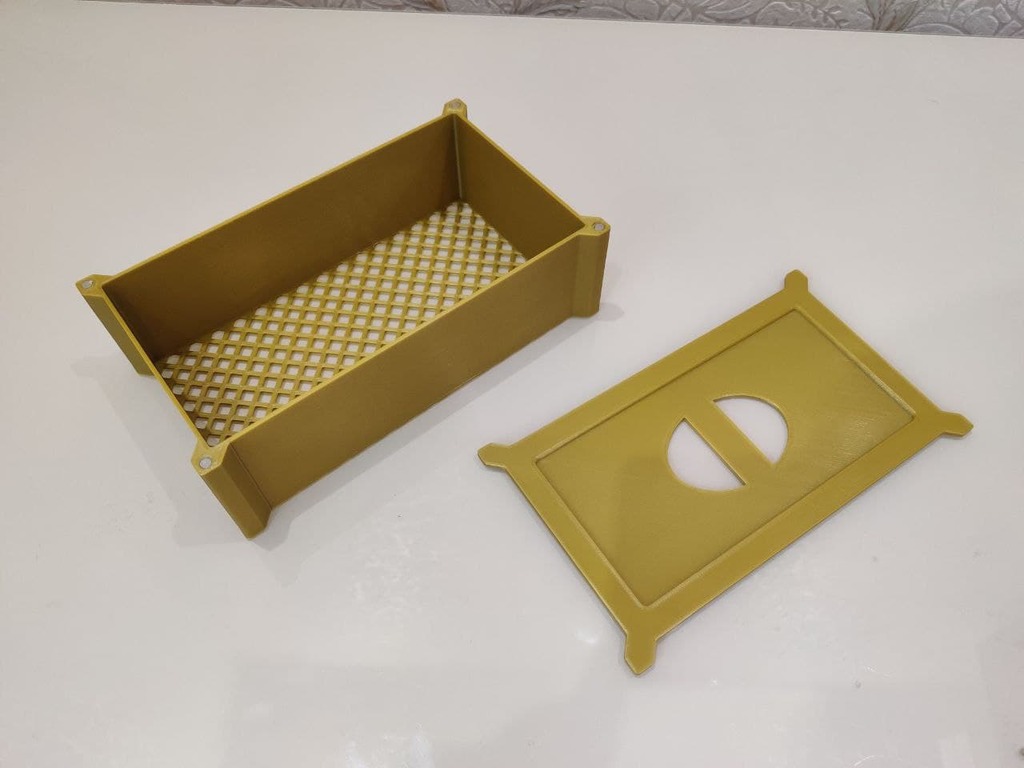

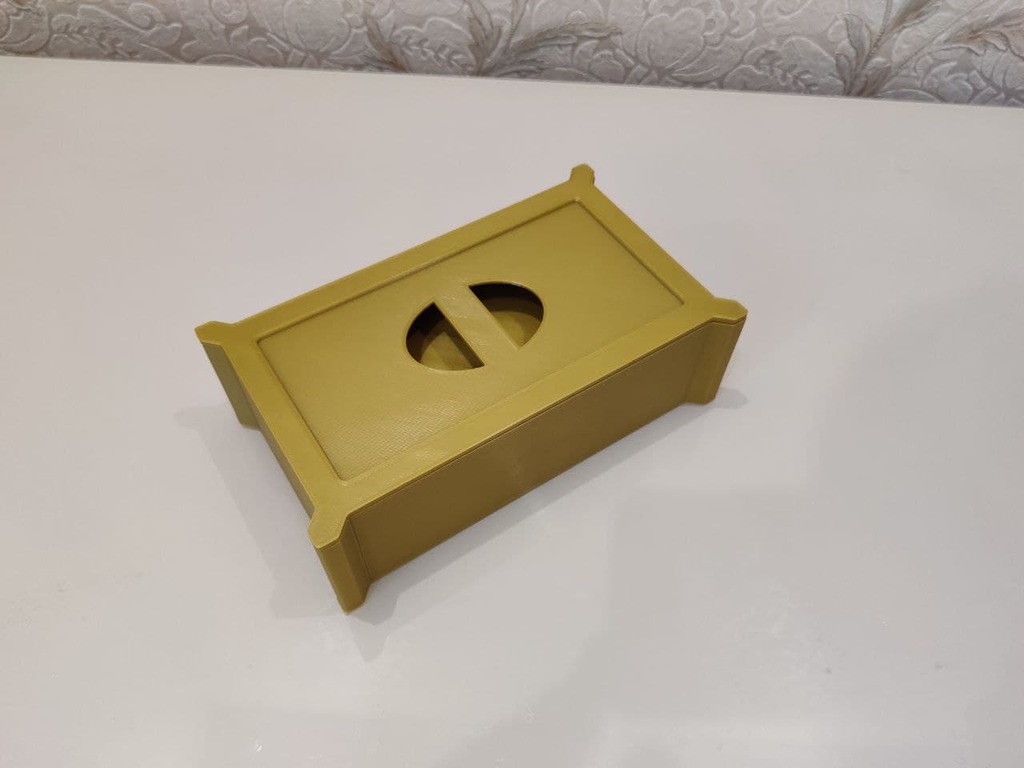

upd 21.02.2022: Added storage box

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.24

Infill:

15%

Filament: Sopytka PLA

Notes:

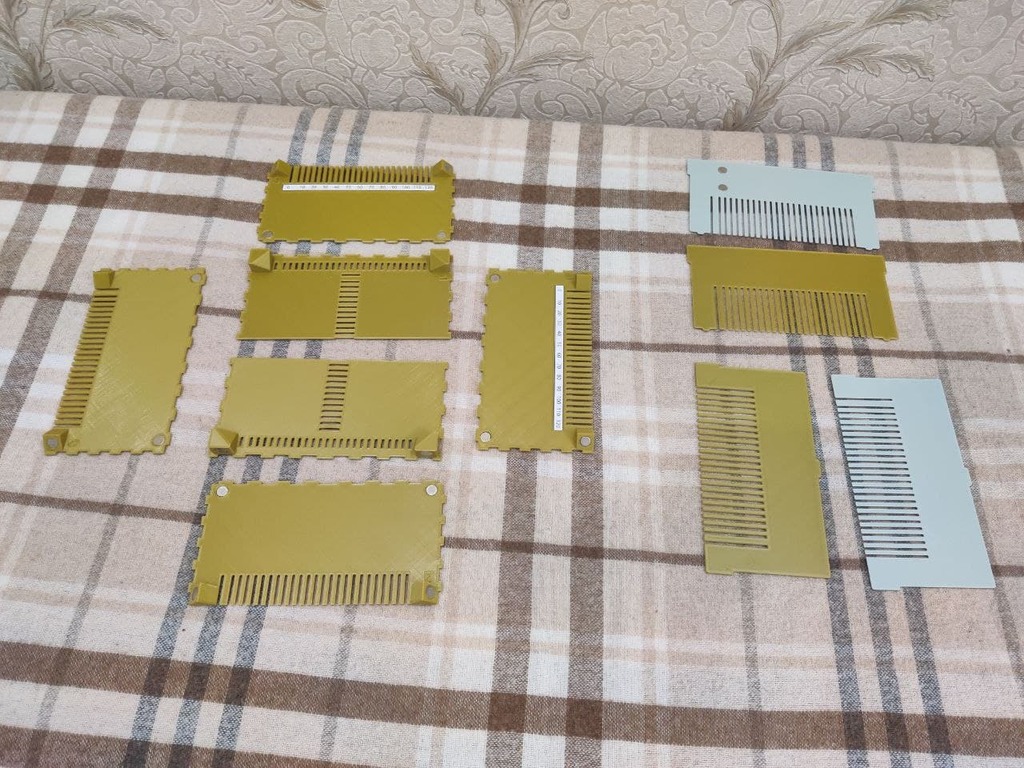

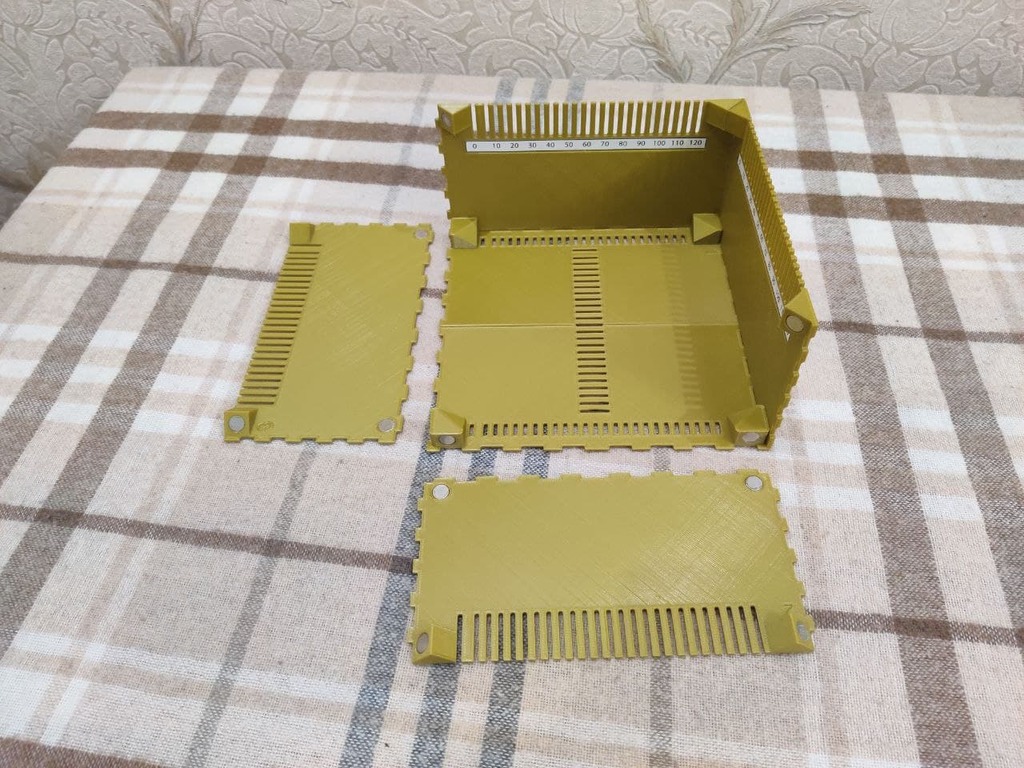

При сборке боковая стена с цифрой "1" соответствует стороне дна, где так же расположена цифра "1". Далее все стены располагаются по часовой стрелке по порядку, в соответствии с их порядковым номером.

Category: Games
