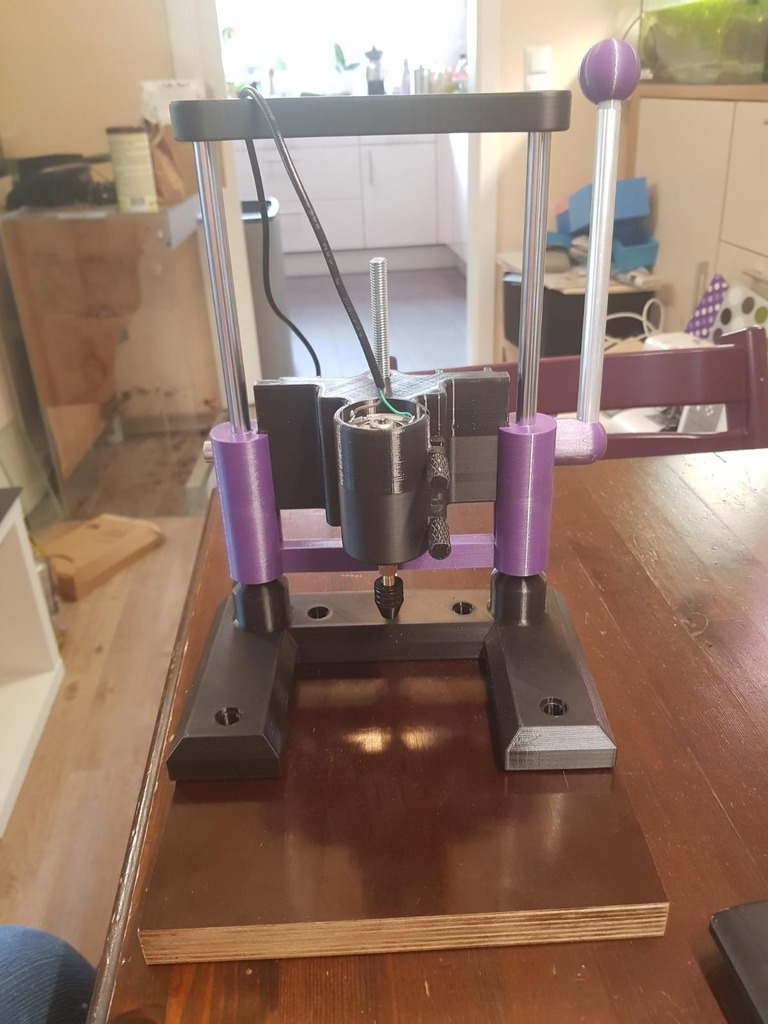

Bohrstaender Drill rig

Zamów wydruk tego modelu

Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.

Zapisane na tym urządzeniu.

rolf_prusa_printer

@rolf_prusa_printer

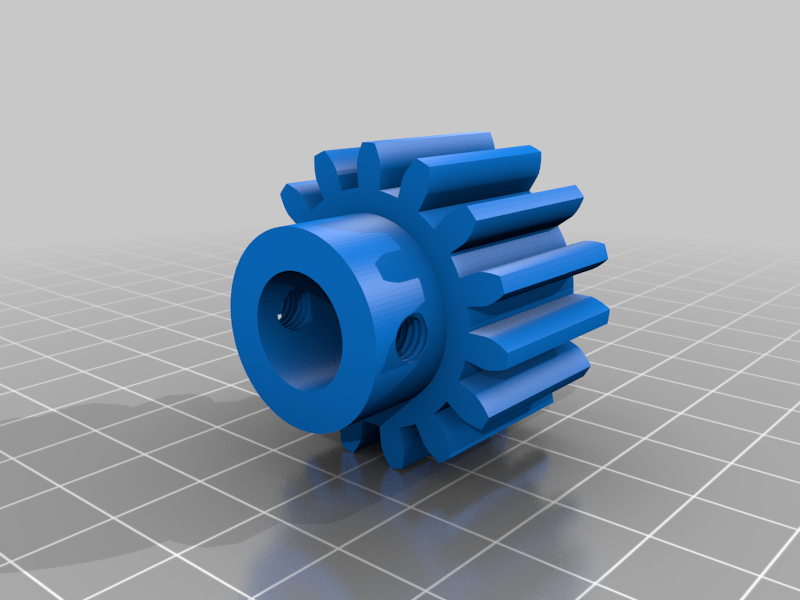

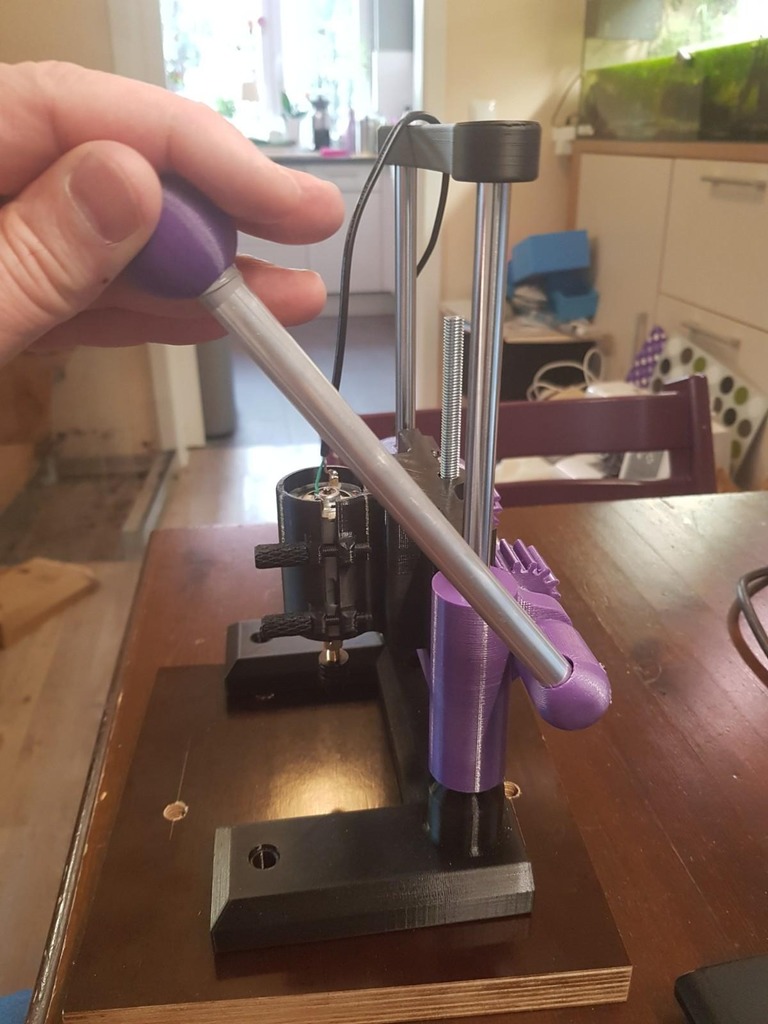

Um den Bedienhebel und die Zahnräder an dem Bohrständer zu fixieren habe ich Löcher durch die Achsen gebohrt und mit…

Ocena: 0 / 5
Polubienia: 8
Pobrania: 36
Wydruki: 0
Wyświetlenia: 710
Oceny: 0

Aktualizacja u źródła: 7 lip 2022

Informacje o modelu

Źródło: Printables
Kategoria: Other Ideas
Licencja: Creative Commons — Attribution

Szczegóły Pliki (9)Wydruki i komentarze (Wydruki: 0) (Komentarze: 0)Remiksy (0)Kolekcje (13)

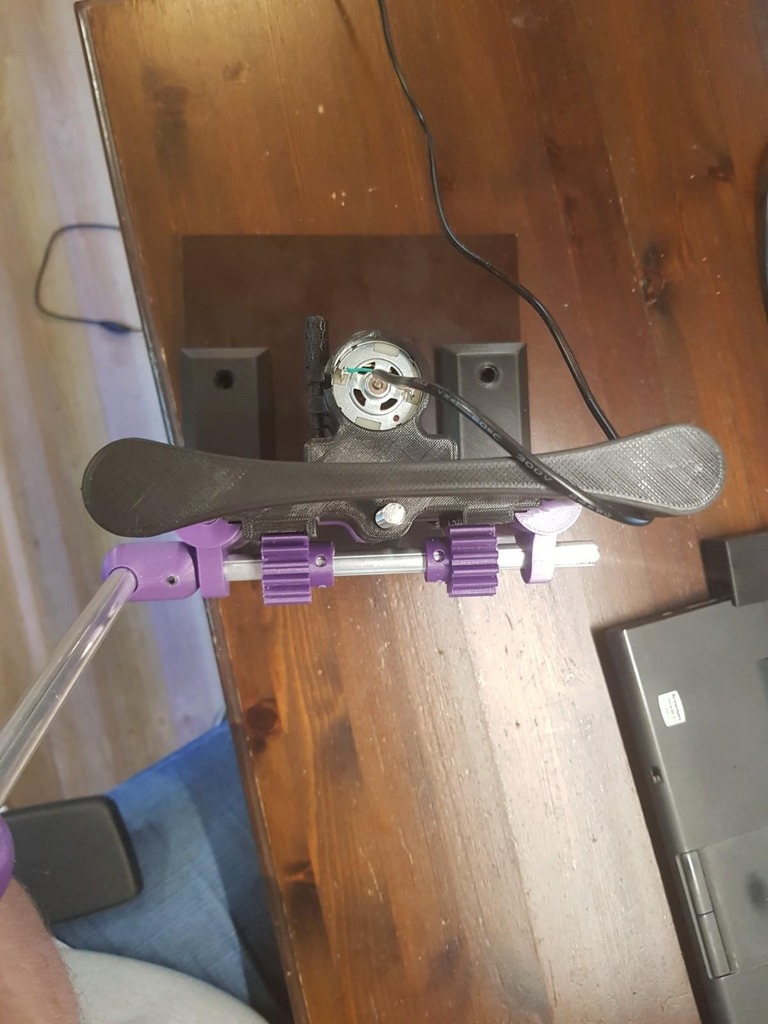

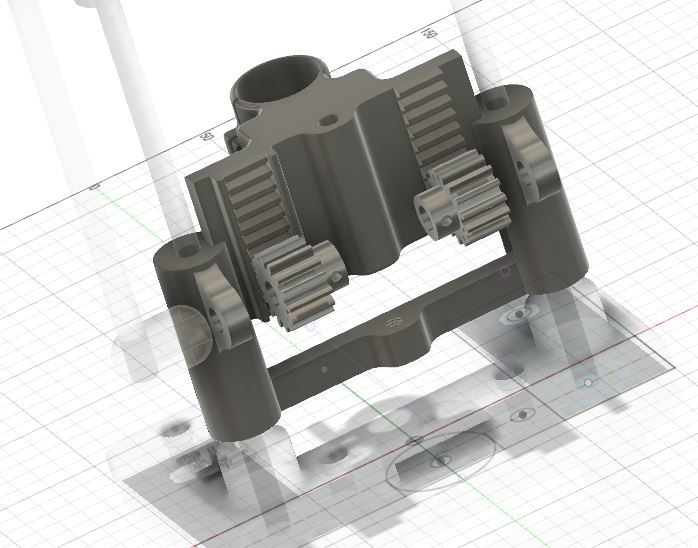

Um den Bedienhebel und die Zahnräder an dem Bohrständer zu fixieren habe ich Löcher durch die Achsen gebohrt und mit Madenschrauben fixiert. Da alle Teile gedruckst sind, kann hier noch "aufgerüstet" werden, sollte diese Verbindung nicht stabil genug sein.

Künftige Erweiterungen:

Einbau einer Aussparung für einen Schalter
ggfs. Einbau einer Drehzahlregelung (Poti)

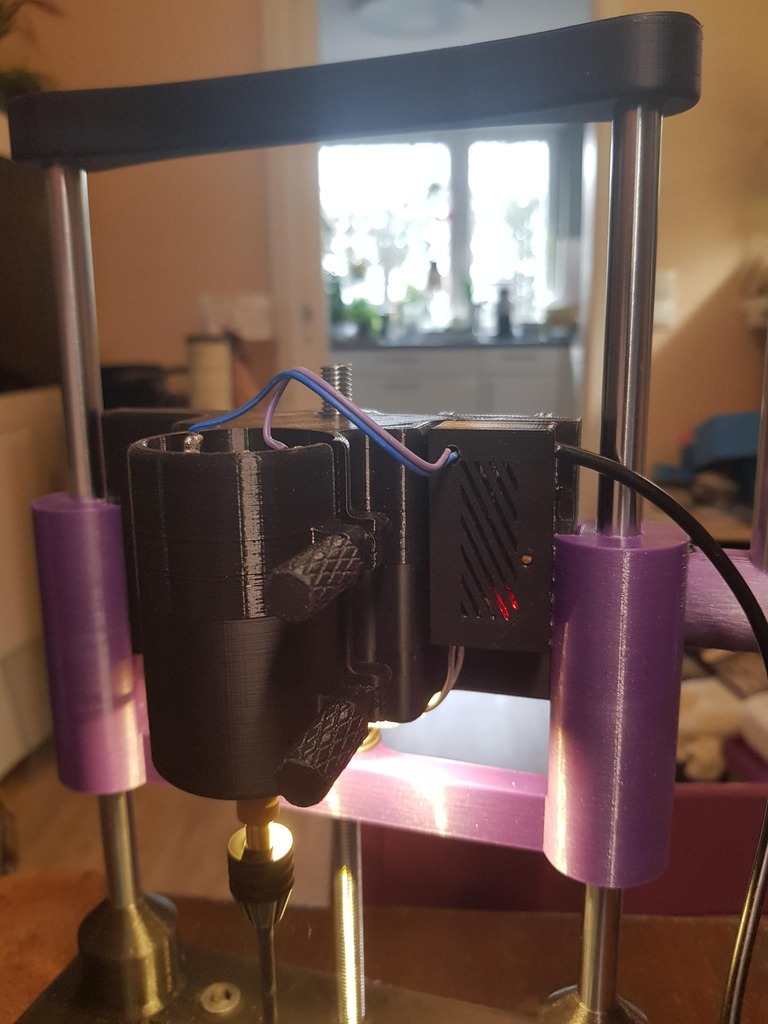

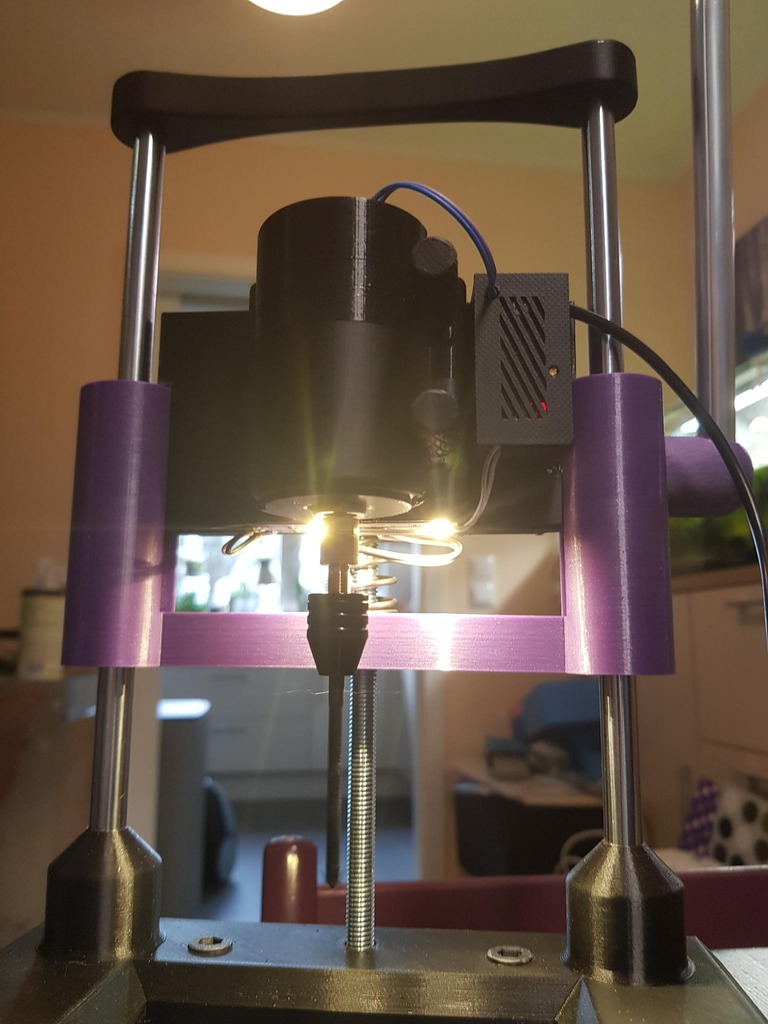

Einbau LED Licht (an DC/DC Spannungswandler DC-DC Step Up Power Apply 3V-32V to 5V-35V XL6009 400KHz 4A Max)

Muster: https://www.thingiverse.com/thing:1846582

Stangen: https://www.amazon.de/gp/product/B08XXGY7GB

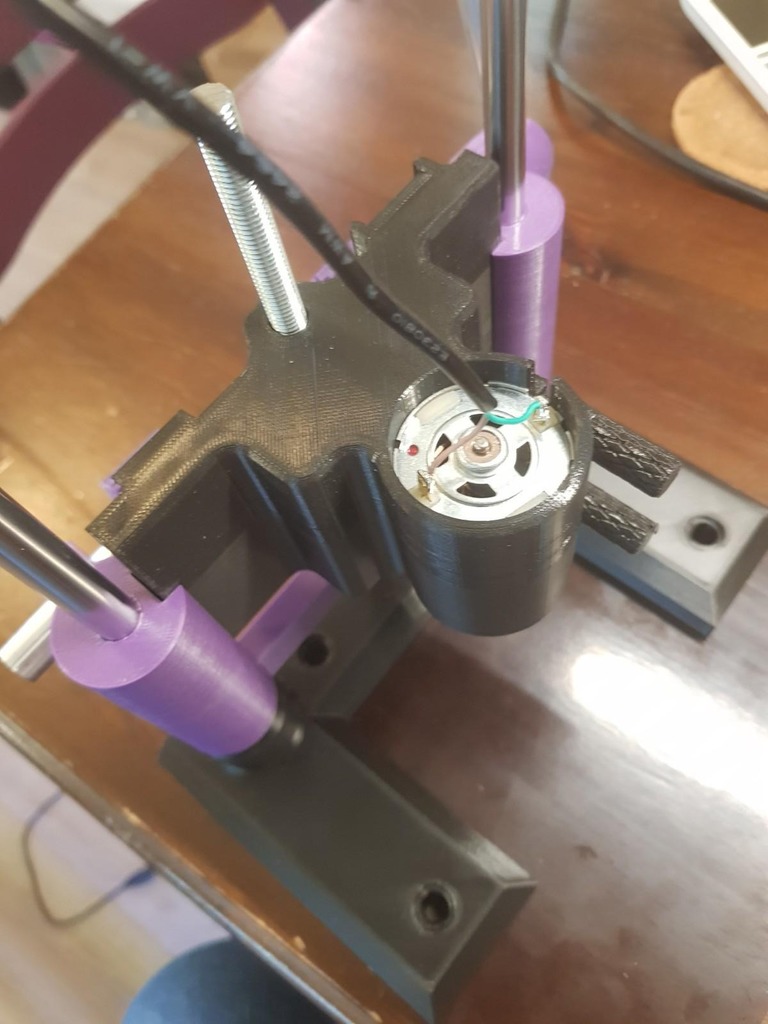

e-Motor: https://www.amazon.de/gp/product/B07V21BKF9

12 ... 30V

Netzteil:

Schrottkiste

Spindel: https://www.amazon.de/gp/product/B074X94VWJ

Alustab 1m:

Durchmesser 11.5mm

Feder:

Bauhaus Art. Nr. 6565 2,39€

Holzplatte:

200X200X30mm Restekiste

Ausserdem benötigt:

Lötkolben, div. Bohrer f. Grundplatte, div. Gewindeschneider, Madenschrauben f. Hebel

An alle Downloader, die keine BOTS sind:

Über ein Make, ein Like oder einen Kommentar freue ich mich sehr! Auch (konstruktive) Kritik oder Erfahrungsaustausch ist willkommen!

Bitte beachtet auch meine Designs auf https://www.thingiverse.com/rolfmobil/designs und https://cults3d.com/en/users/rolfmobil/creations

unter gleichem Benutzernamen (rolfmobil)...

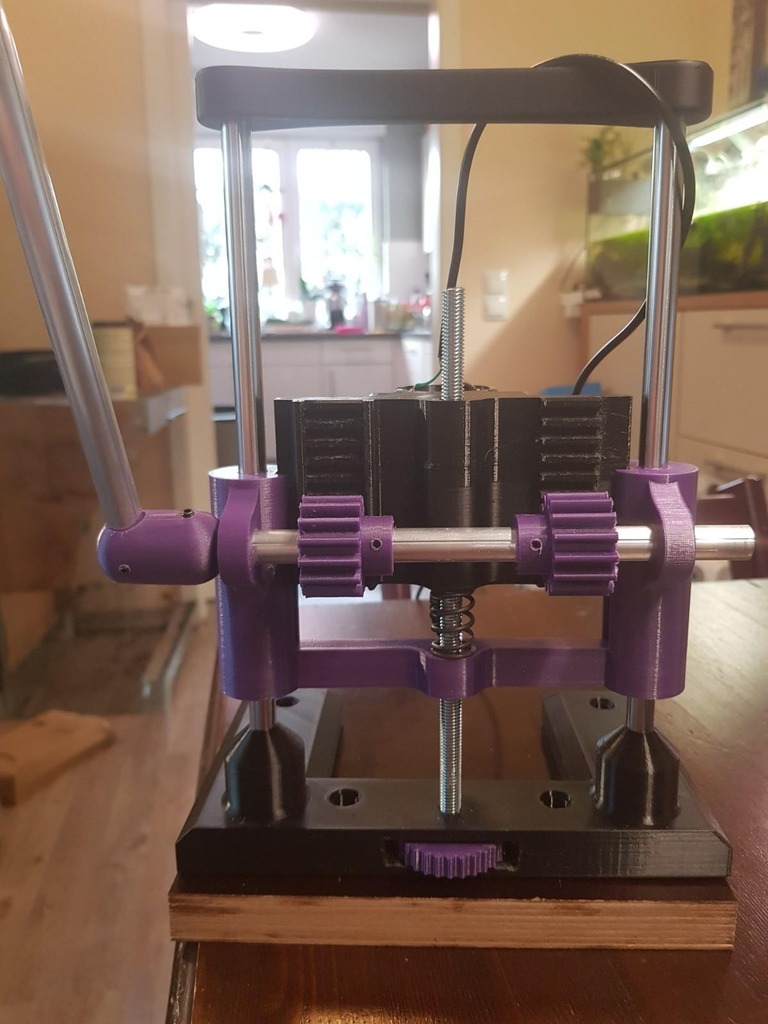

To fix the control lever and the gears to the drill stand, I drilled holes through the axles and fixed them with grub screws. Since all parts are printed, it is still possible to "upgrade" here if this connection is not stable enough.

Future extensions:

Installation of a recess for a switch
if necessary, installation of a speed control (potentiometer)
Installation of LED light (to DC/DC voltage converter DC-DC Step Up Power Apply 3V-32V to 5V-35V XL6009 400KHz 4A Max).

Sample: https://www.thingiverse.com/thing:1846582

Rods: https://www.amazon.de/gp/product/B08XXGY7GB

e-Motor: https://www.amazon.de/gp/product/B07V21BKF9

12 ... 30V

Power supply:

Scrap box

Spindle: https://www.amazon.de/gp/product/B074X94VWJ

Aluminium rod 1m:

Diameter 11.5mm

Spring:

Bauhaus Art. No. 6565 2,39€

Wooden board:
