Gehaeuse Pruefbox
Anwendung:

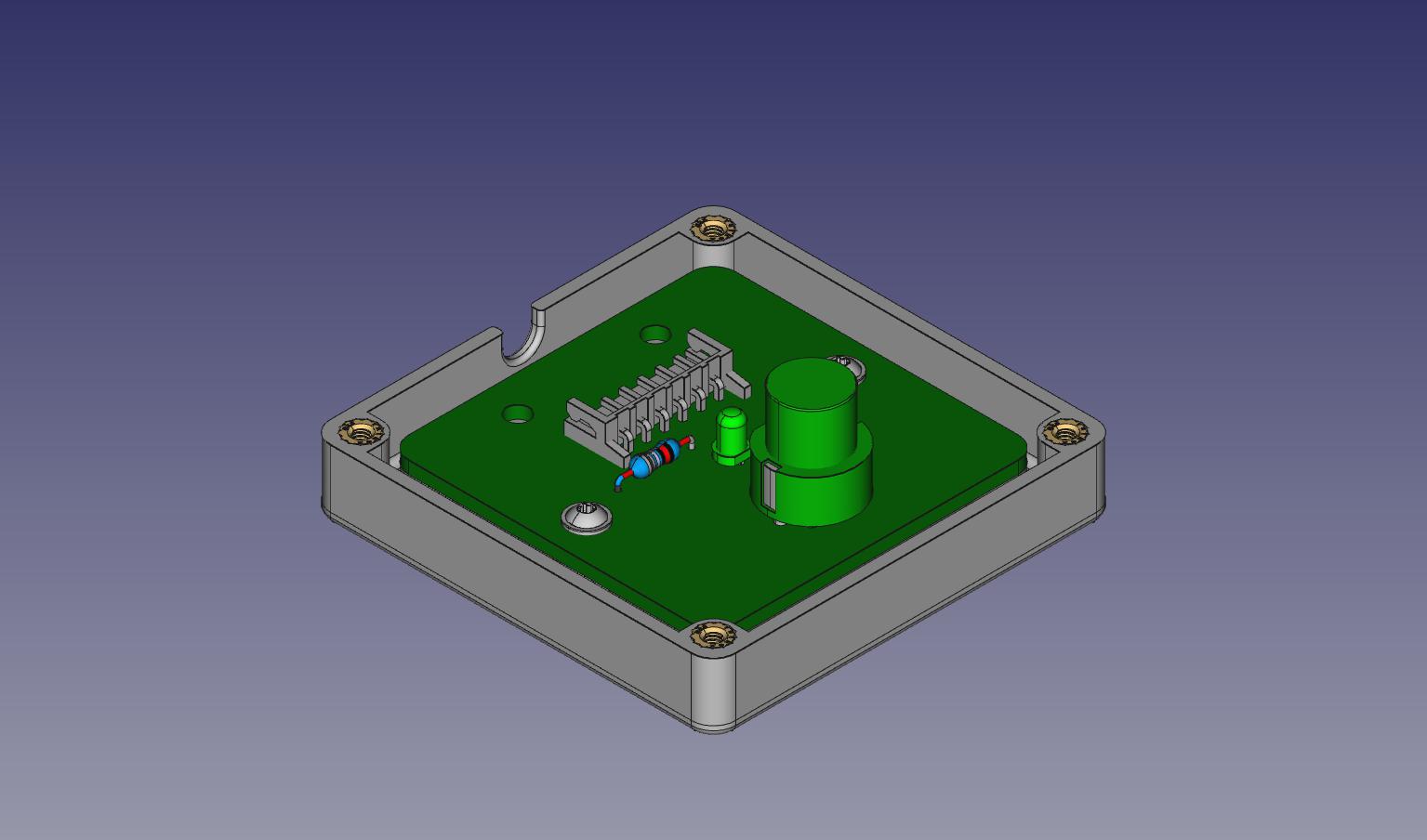

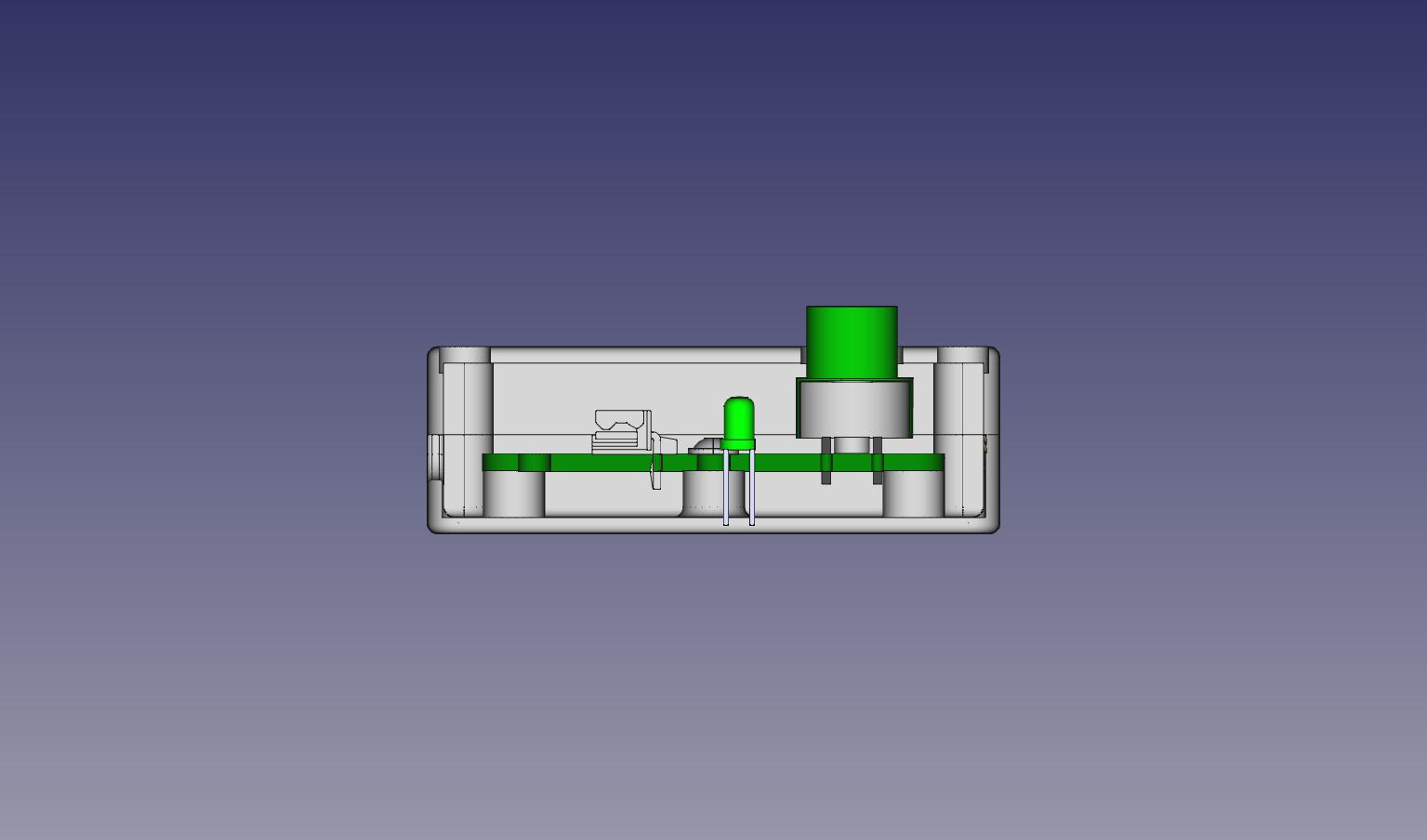

Dieses Gehäuse dient der Aufnahme einer bestückten Leiterplatte mit Taster und LED.
Es hat eine Öffnung als Kabeleinführung.

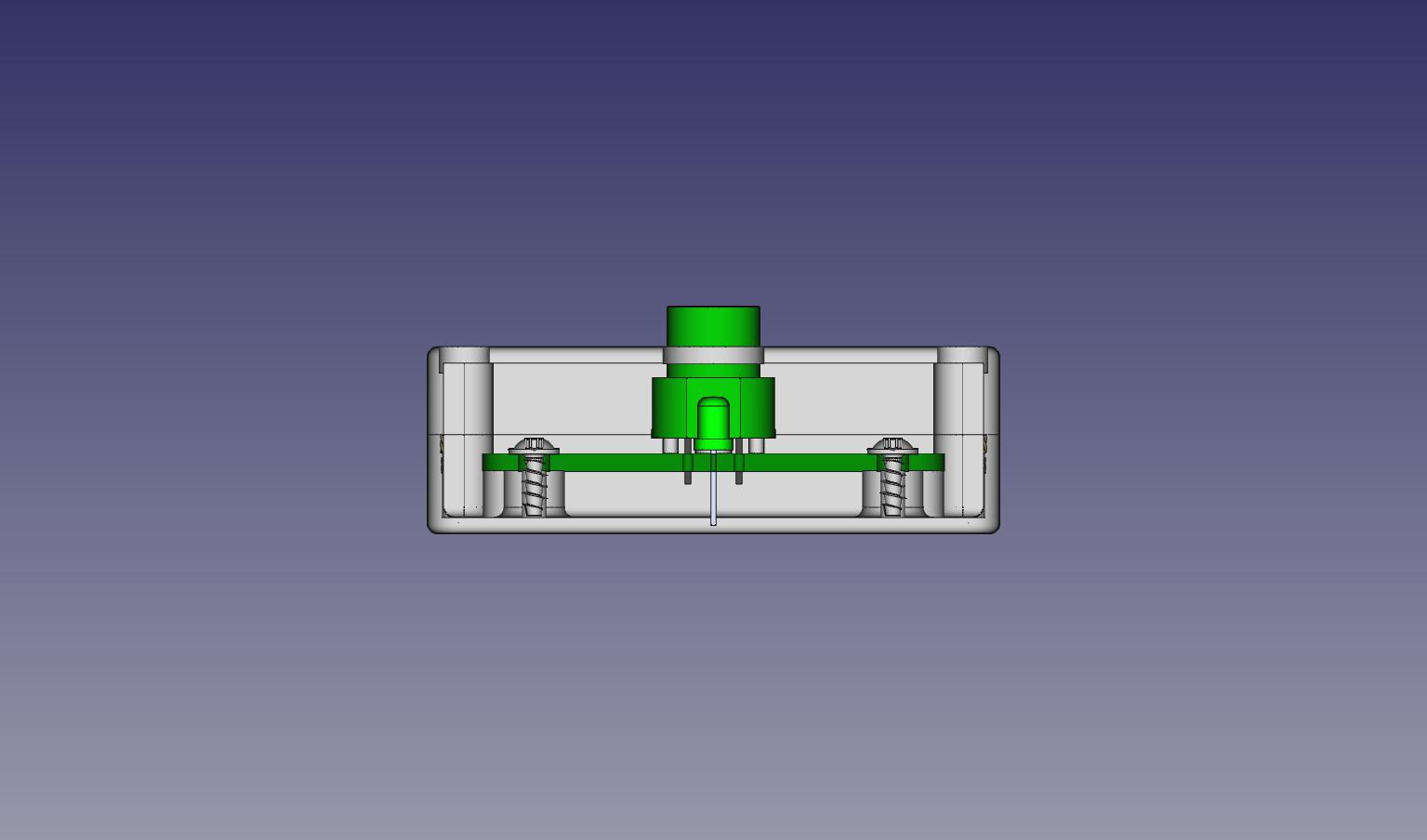

Die Leiterplatte kann mit PT-Schrauben (Schraube für Thermoplastische Kunststofe) befestigt werden.
In das Gehäuseunterteil werden Ruthex M2,5 Gewindeeinsätze eingebracht.
Ober-und Untertail werden mittels 4 Stück Senkschrauben M2,5x16 verschraubt.
Material: PLA
Schichtdicke: 0,2mm
Füllung: 100%
Farbe UT: nach Belieben
Farbe OT: transparent
Stückliste:
1 Stück Pruefbox_OT_V01.stl
1 Stück Pruefbox_UT_V02.stl
4 Stück Gewindeeinsatz M2,5 (Ruthex)
4 Stück Senkschraube M2,5x16
2 Stück PT-Schraube 2,5x6
Nacharbeiten:
einbringen der Gewindeeinsätze
Druckdauer:
1 Stück Pruefbox_OT_V01.stl TBD
1 Stück Pruefbox_UT_V02.stl TBD
Optimierungen:
Die derzeitige Ausführung gilt als anwendbar.
Gezeichnet mit:
Freecad V018
2020-08-29 FrankWL
