Compact Stevenson Screen
Zamów wydruk tego modelu
Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.
Zapisane na tym urządzeniu.
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Electronics
- Licencja
- Creative Commons — Attribution

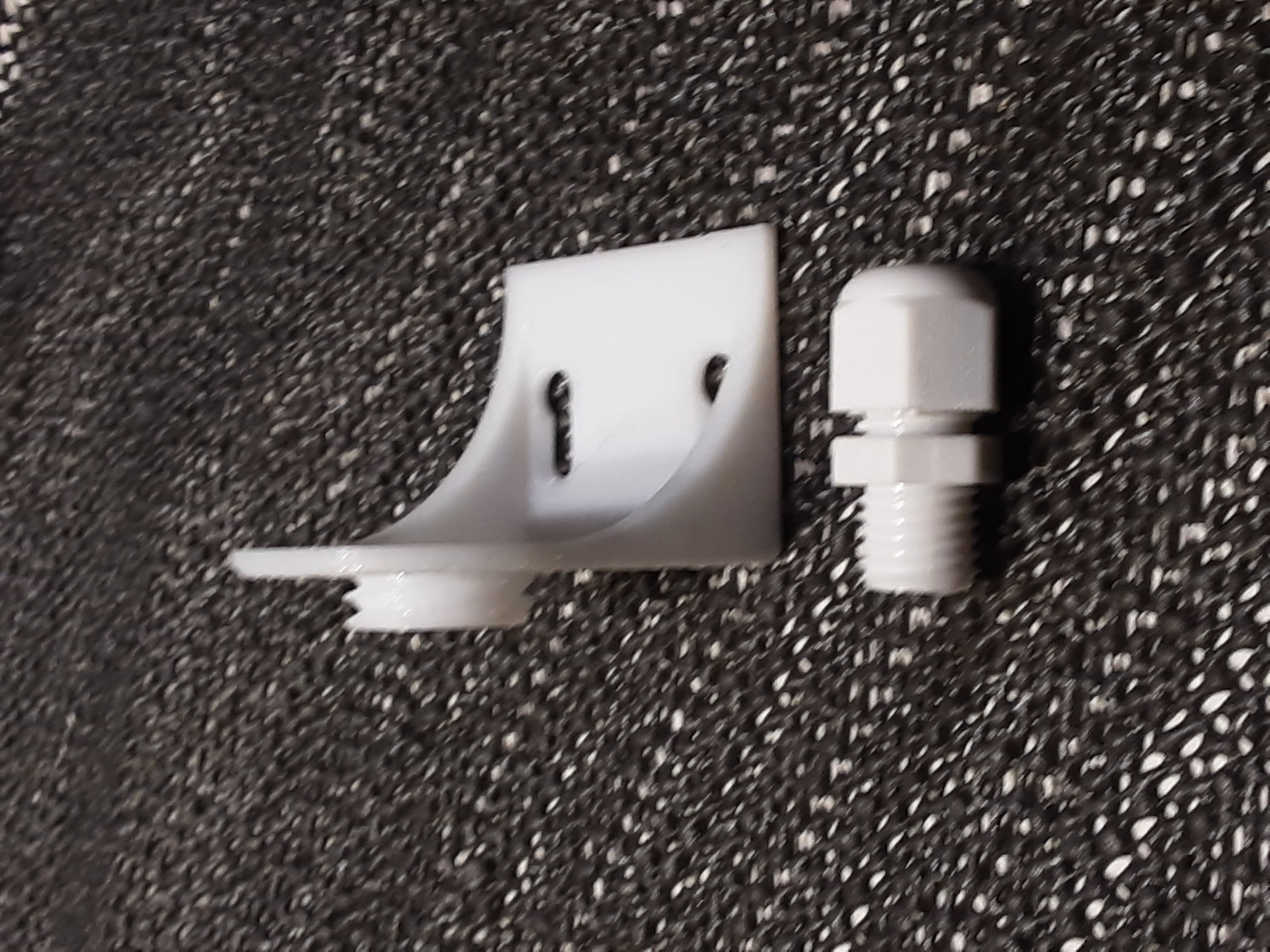

This Stevenson screen is compact, fully printable and easy to mount. The socket has a hole with a 12x1,5 inside thread to hold a standard PG7 cable gland. To the top, the socket has an 20x2,5 outside thread to hold the hat.
The hat must be printed upside down, supports are not strictly needed! I used a modifier to have the thread printed with better quality.
Inside is a 11mm wide slot to hold an AHT10 or AHT20 mini-print that connects directly to the cable.
Edit: For convenience, I added the FreeCad Source files:
