Fischfutter shredder

Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.

Zapisane na tym urządzeniu.

Informacje o modelu

Fischfuttershredder...

Work in Progress - wird nicht fortgesetzt...

Die großen Lager bedingen, dass alle anderen Drehteile ähnliche Größe haben müssen, da sie zusammenpassen müssen. Für den gedachten Verwendungszweck viel zu groß.
Durch die übergroßen Drehteile ist der Motor - obwohl Drehmomentstark - zu schwach.
Um den Motor zentriert zu montieren bleibt nur der Einsatz einer (Metall-)Flansch

vier Zahnräder sind unnötig
das Zahnrad welches am Motor montiert ist benötigt Platz zum Einbau, der ist in der Konstruktion im Verlauf verloren gegangen.
Der Sechskantstift muss mit der Welle verbohrt und verschraubt werden - das sind die

mechanischen Schwachstellen der Konstruktion.

Die Maße sind etwas zu eng, viel Nacharbeit war nötig, um die Gängigkeit zu erreichen.
Die Zahnräder und die Schneidringe müssen (teilweise) spiegelbildlich gedruckt werden - vorher drüber nachdenken.

Fish food shredder...

Work in Progress - will not be continued...

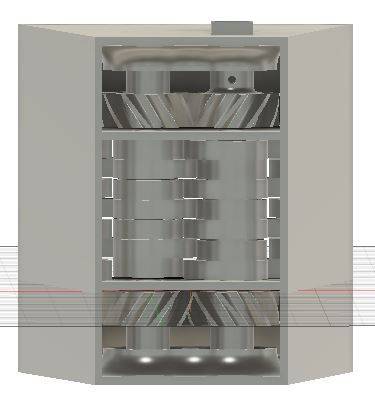

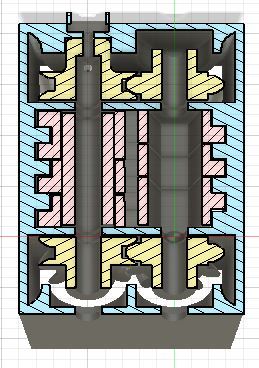

The large bearings mean that all the other turned parts have to be of similar size, as they have to fit together. Much too big for the intended use.

Due to the oversized turning parts, the motor - although strong in torque - is too weak.

The only way to centre the motor is to use a (metal) flange.

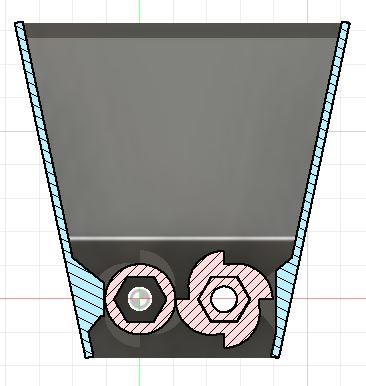

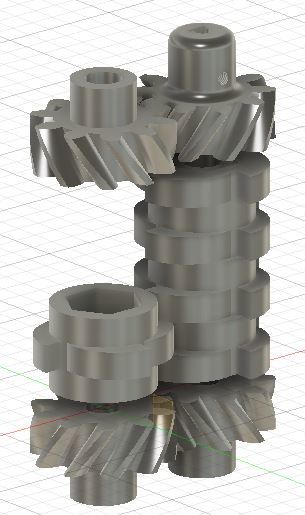

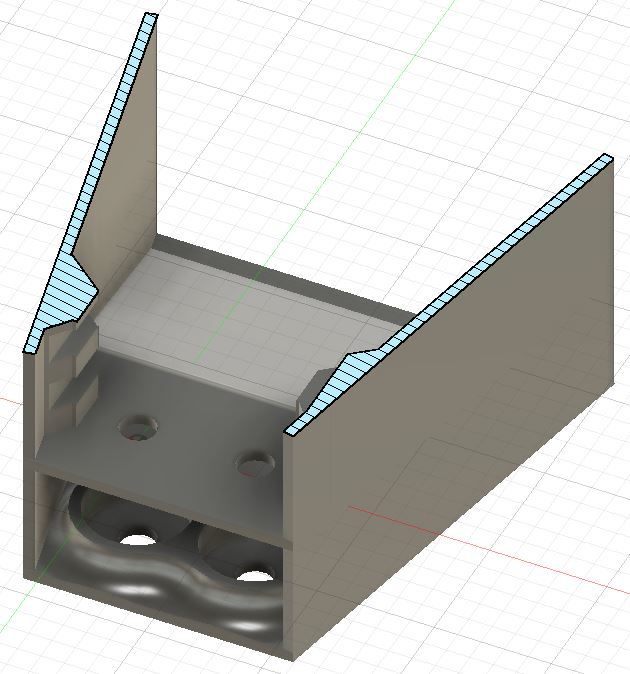

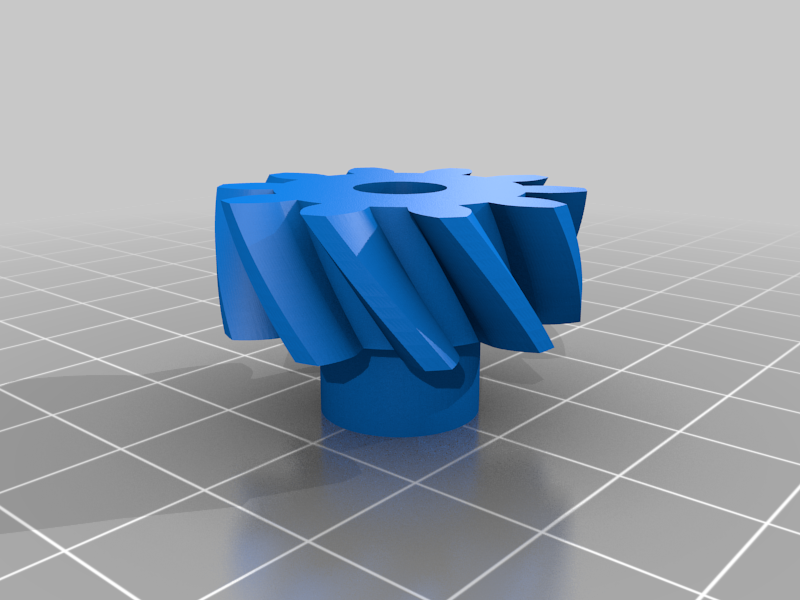

four gear wheels are unnecessary

The gear wheel mounted on the motor needs space for installation, which was lost in the construction.

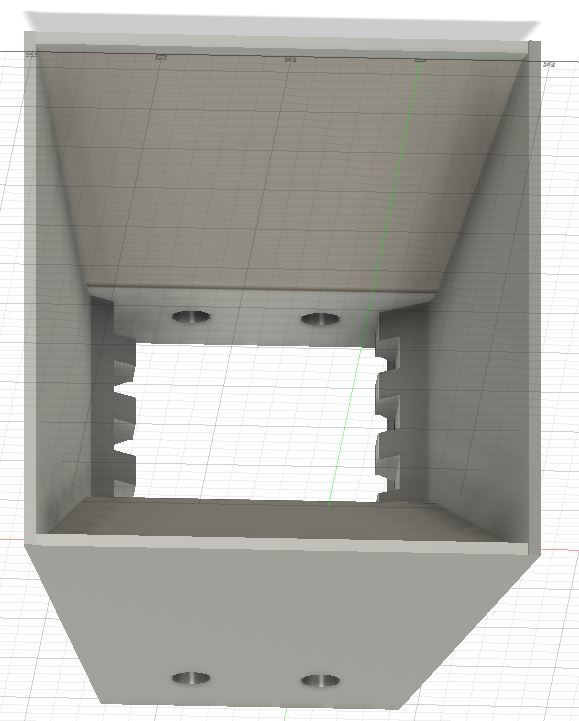

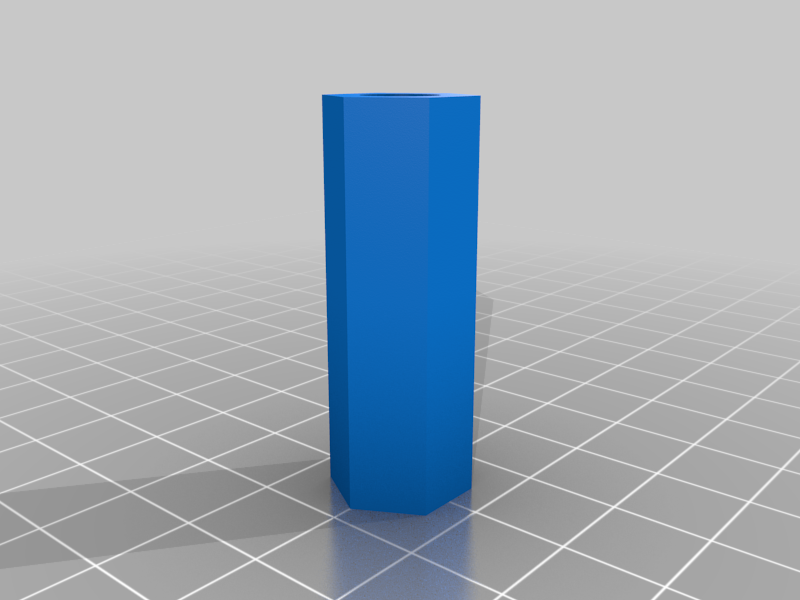

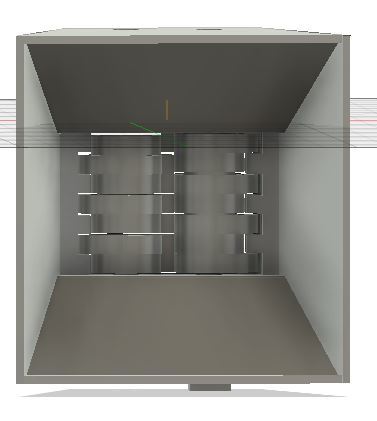

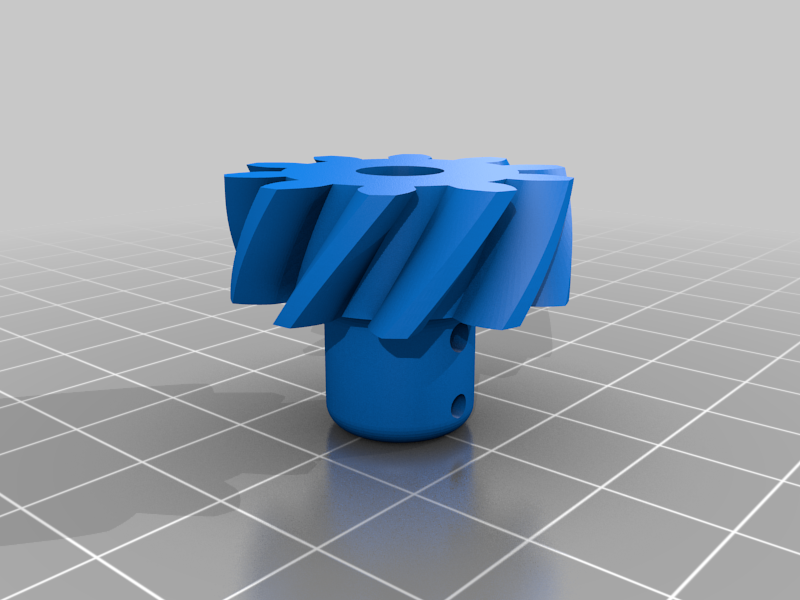

The hexagonal pin has to be drilled and screwed to the shaft - these are the mechanical

mechanical weak points of the construction.

The dimensions are a bit too tight, a lot of reworking was necessary to achieve the free movement.

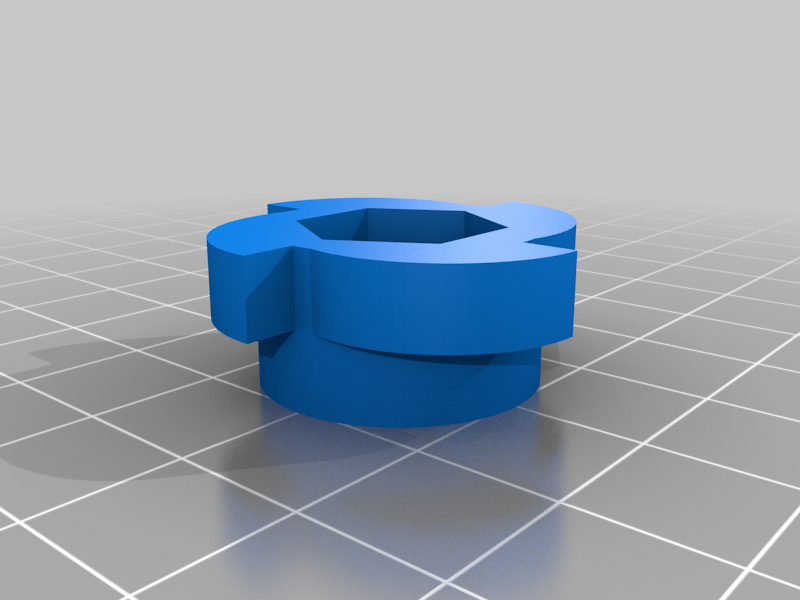

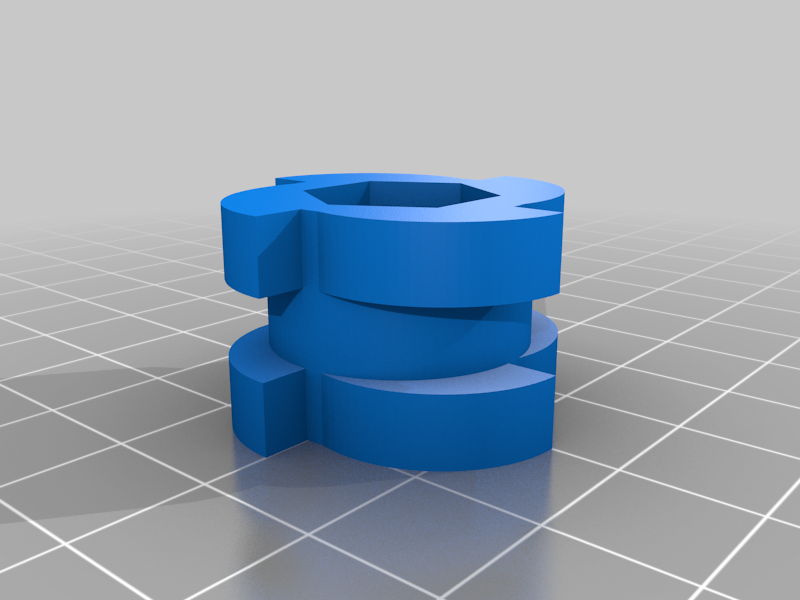

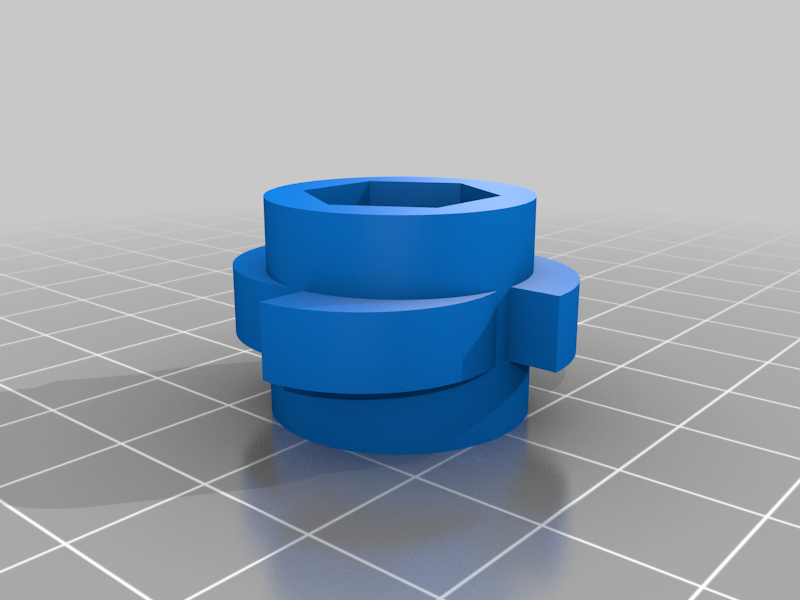

The gears and the cutting rings have to be printed (partly) mirror-inverted - think about it beforehand.

Translated with www.DeepL.com/Translator (free version)
