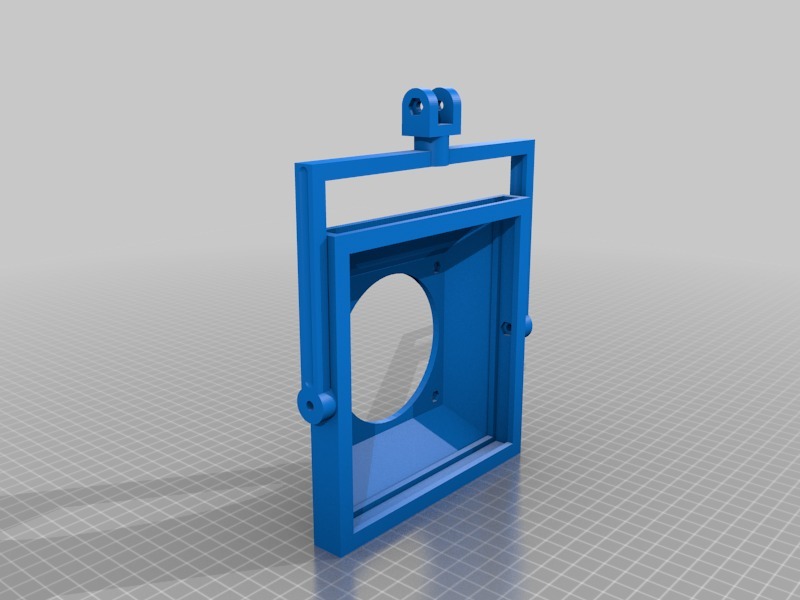

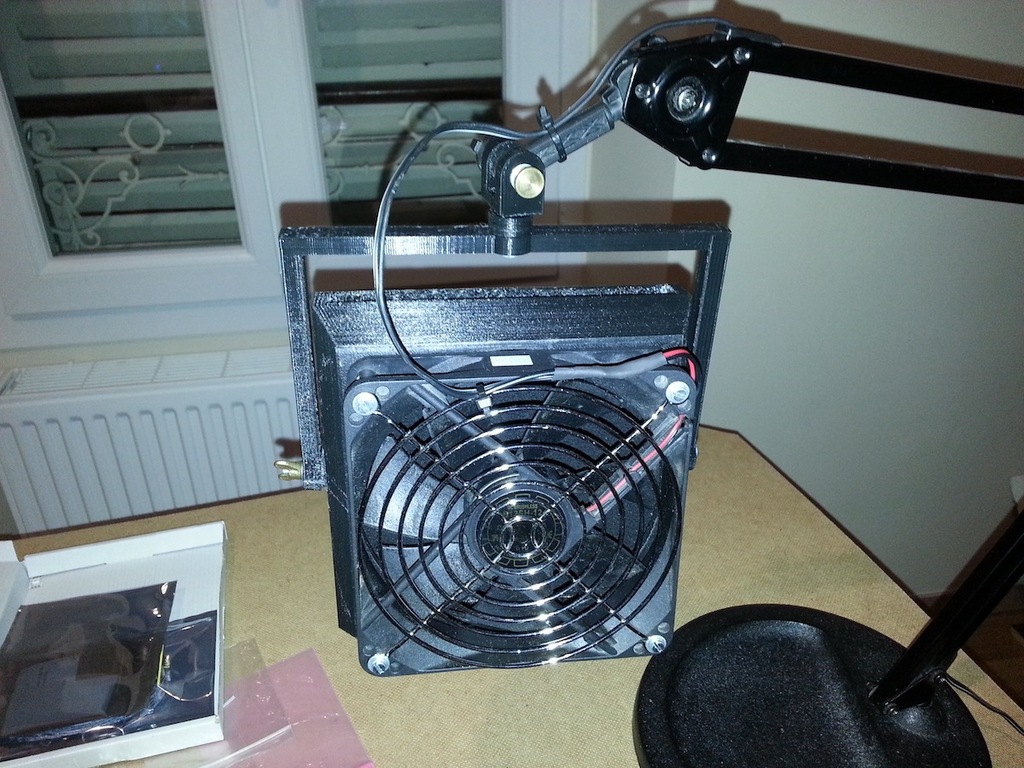

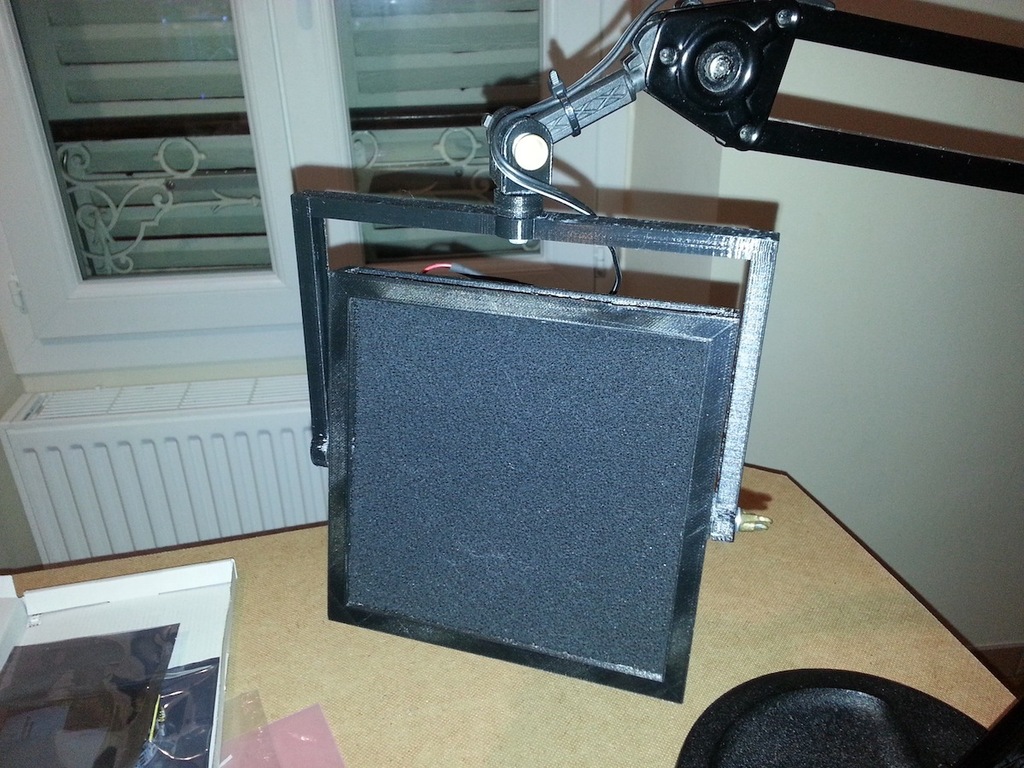

Smoke extractor with active carbon filter support

Make your own smoke extractor, very useful for the electronician !

Last version : https://github.com/hugokernel/OpenSCAD\_Things/tree/master/ActiveCarbonExtractor

Article en français sur mon blog : http://www.digitalspirit.org/blog/2013/10/31/Un-extracteur-de-fum%C3%A9es-fait-soi-m%C3%AAme

Instructions

Bom :

• 1 architect lamp

• 1 power supply

• 1 Fan

• 1 active carbon filter

• 3 M4 bolt

• 3 M4 nut Instructions :

• Adapt the main.scad with fan / filter dimension

• Adapt the extractor.scad from the desired fixation with architect lamp

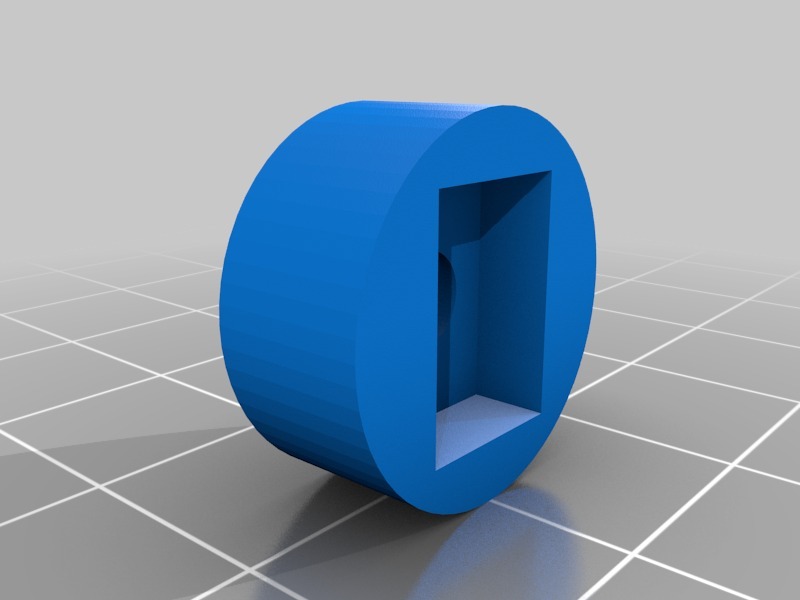

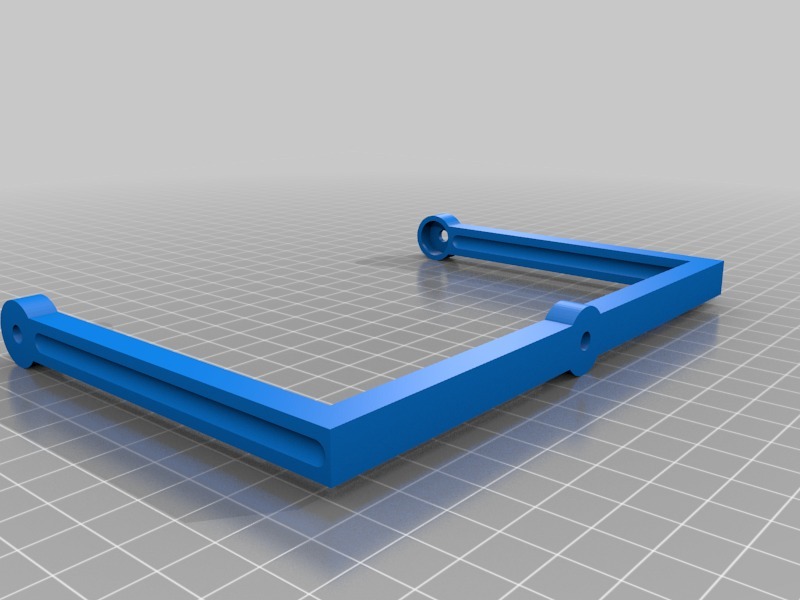

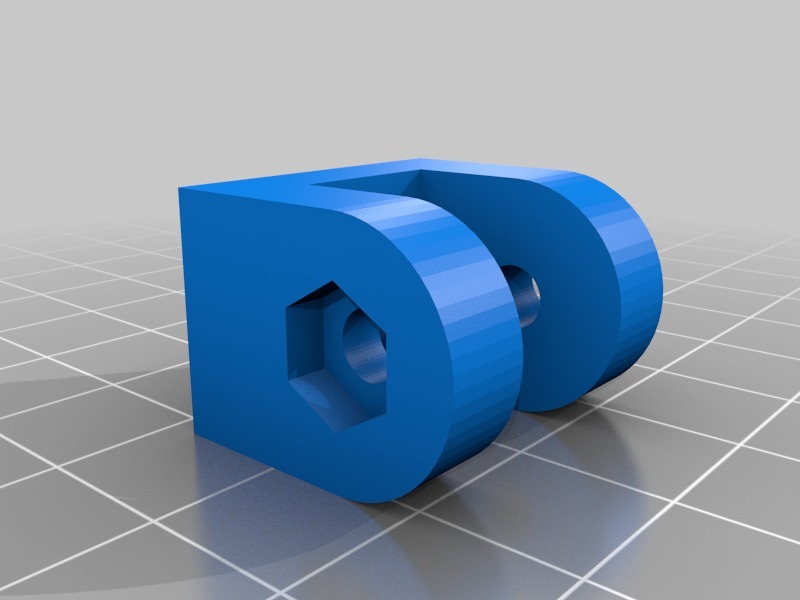

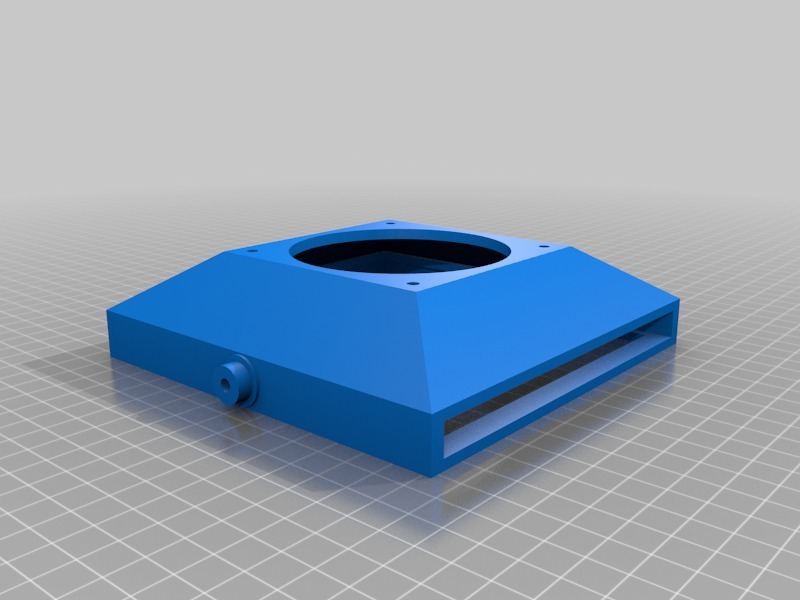

• Print support.stl, handle.stl, verticalBase.stl and attach.stl

• Slot attach.stl in verticalBase.stl

• Slot handle.stl in support.stl and put M4 bolt

Put M4 bolt between handle.stl and attach.stl / verticalBase.stl

Article en français sur mon blog : http://www.digitalspirit.org/blog/2013/10/31/Un-extracteur-de-fum%C3%A9es-fait-soi-m%C3%AAme

• Adaptez le main.scad selon les dimensions de votre ventilateur, filtre à charbon

• Adaptez le extractor.scad en fonction de la fixation voulue pour le bras de votre lamp d'architecte

• Imprimez support.stl, handle.stl, verticalBase.stl and attach.stl

• Emboitez attach.stl dans verticalBase.stl

• Emboitez handle.stl dans support.stl et placez les boulons M4

• Fixez le tout à l'aide d'un boulon M4 entre handle.stl et attach.stl / verticalBase.stl
