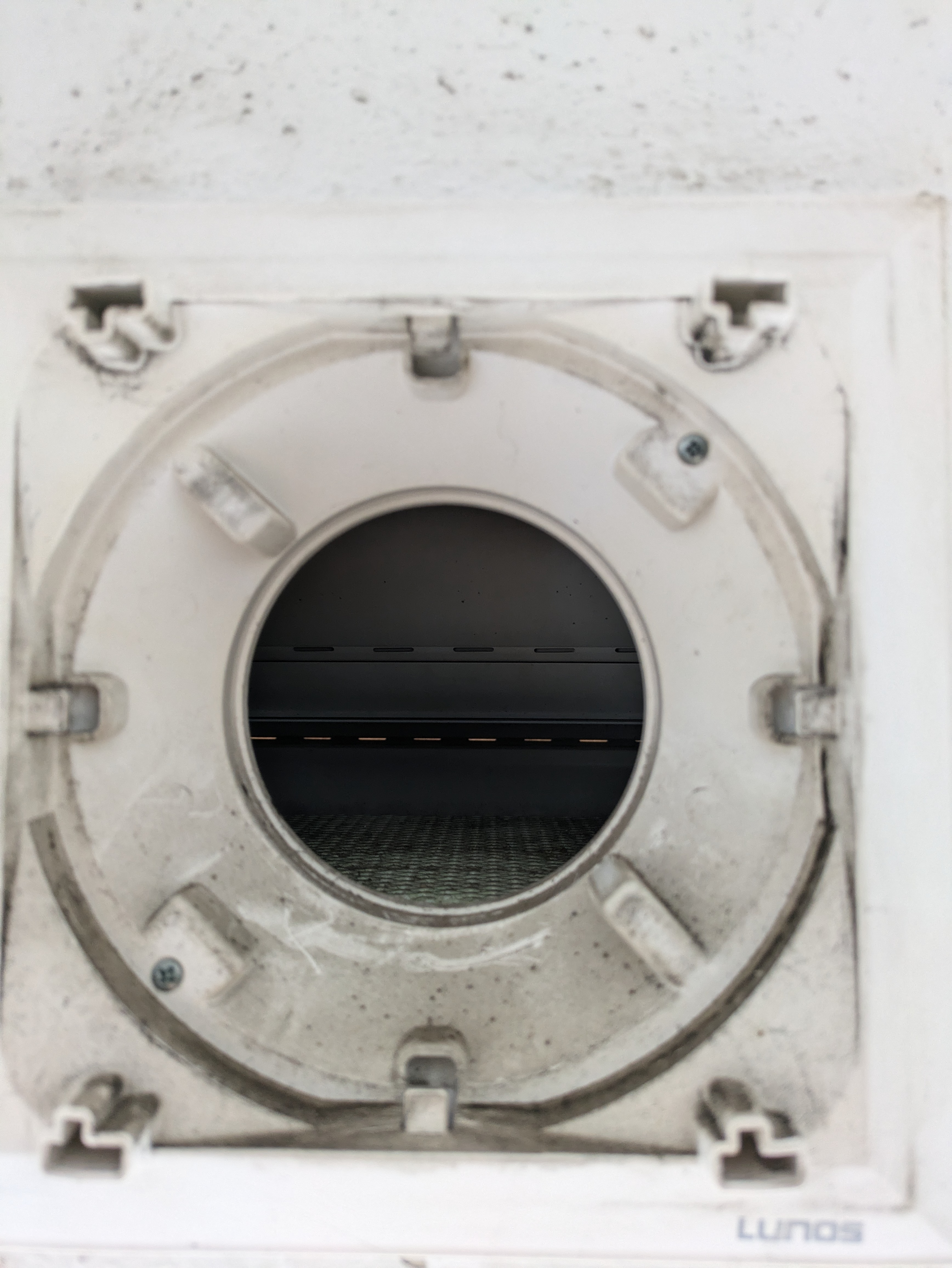

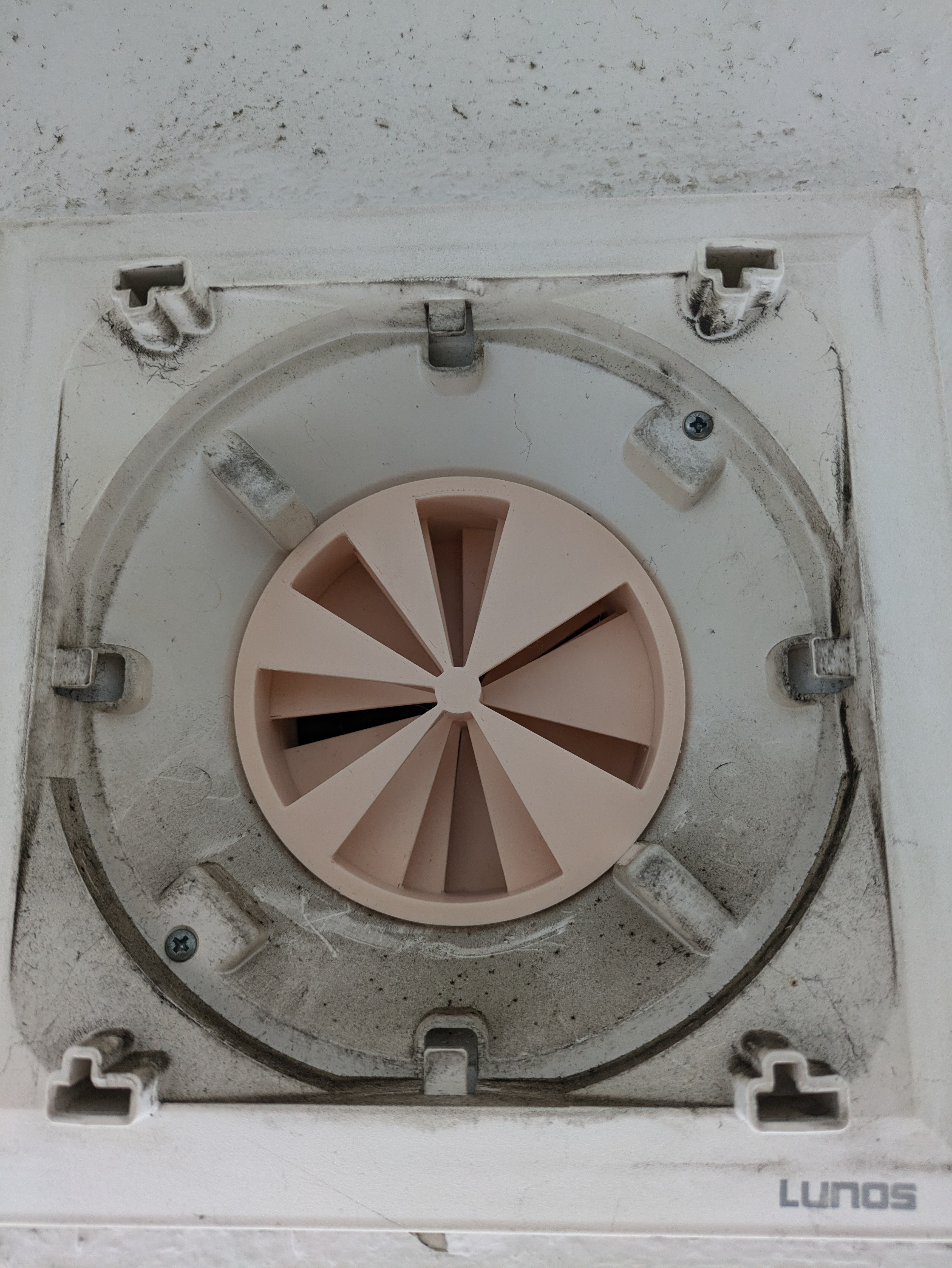

For my exhaust air heat pump, I have several external wall air diffusers, so-called ALDs, in the shutter box. I designed this component to improve the sound insulation here.

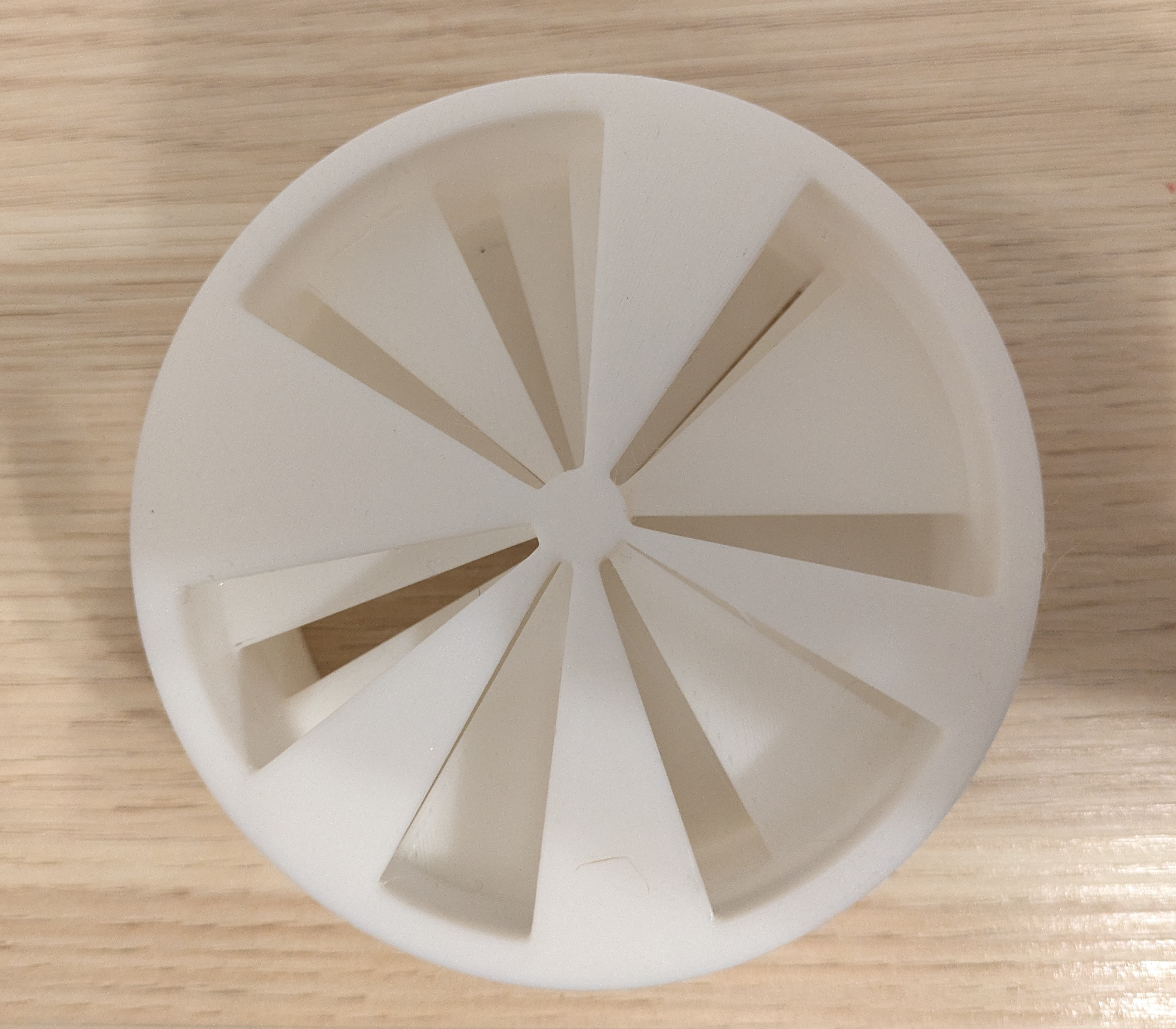

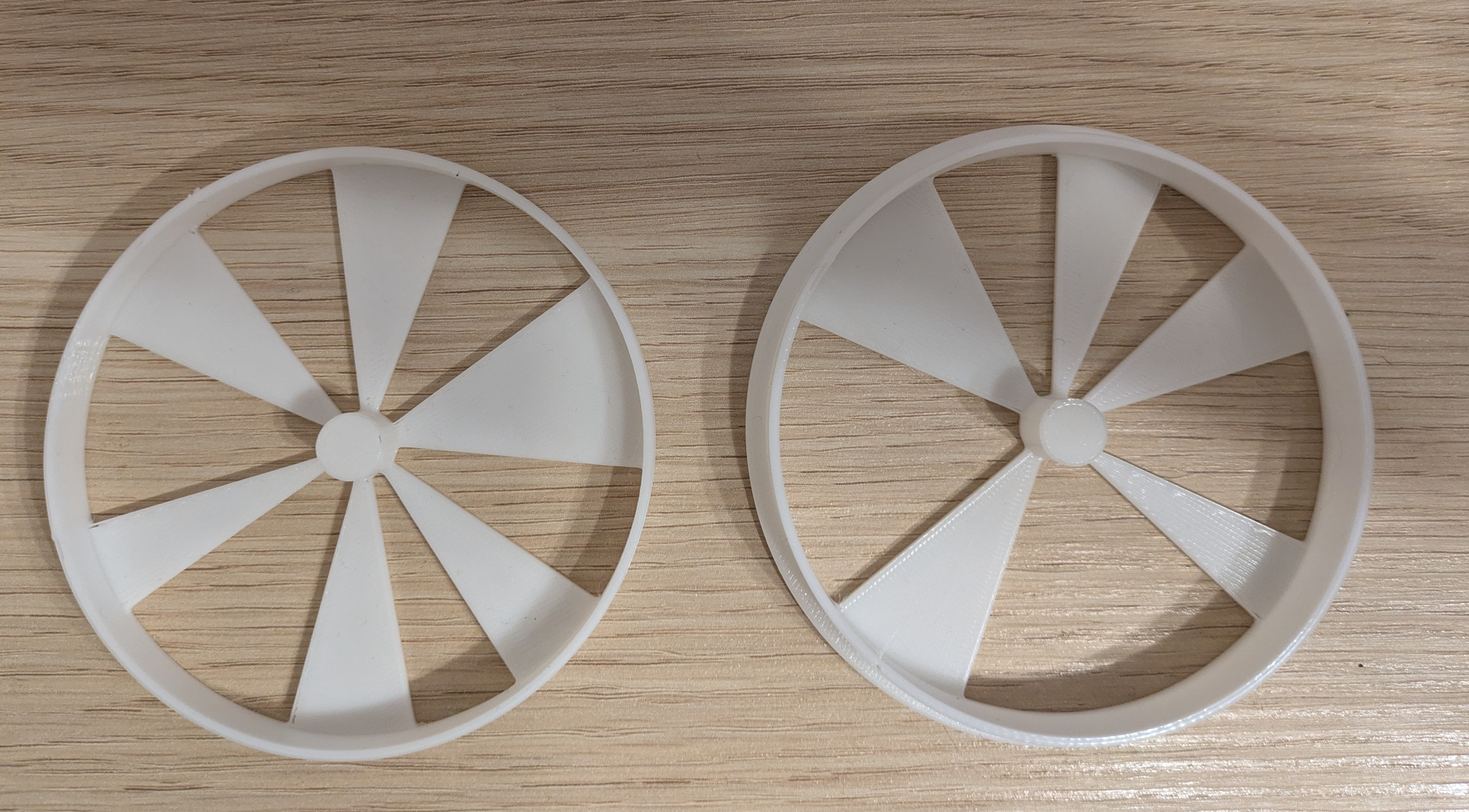

A “first element” and several “middle elements” are required. The whole thing is then glued together. Make sure that the individual elements are arranged differently. (See photo)
There was a flap in my ALD that is supposed to fold up during storms. This can simply be pulled out.
The outer diameter is 88mm
Für meine Abluft Wärmepumpe habe ich mehrere Außenwand Luftdurchlässe sogenannte ALD's im Rolladenkasten. Um hier den Schallschutz zu verbessern habe ich dieses Bauteil entworfen.
Benötigt wird ein "First-Element" und mehrere "Middle-Elemente". Das Ganze wird dann zusammengeklebt. Dabei ist darauf zu achen, dass die einzelnen Elemente unterschiedlich angeordnet werden. (Siehe Foto)
In meinem ALD war noch eine Klappe, die wohl bei Sturm hochklappen soll. Die kann einfach herausgezogen werden.
Der Außendurchmesser beträgt 88mm
