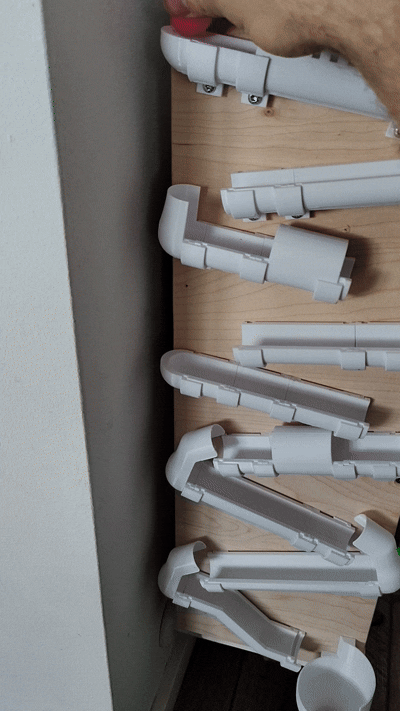

Marble Run/ Kugelbahn

Meine kleine Tochter liebt es mit Kugeln, Murmeln und Dopsbällen (24mm) zu Spielen.

Leider waren viele Modelle nur für kleine Murmeln und somit nicht kompatibel mit ihren Dopsbällen (24mm).

Dann fand ich das “Parametric marble Run“ von @Pekapeque, welches ich als Basis verwenden konnte, da der Ersteller die Fusion360 Dateien zur Verfügung gestellt hat.

Vielen Dank hierfür an @Pekapeque.

Ich begann die Breite der Kugel auf meine Anwendung 26 mm (Durchmesser Kugel + 2 mm) anzupassen und kreierte neue Elemente.

Ich wollte die Murmelbahn an ein Holzbrett anschrauben (Schraubendurchmesser 4 mm), dadurch mussten auch die Befestigungen angepasst werden.

Somit kamen neue Elemente hinzu.

Eine Auflistung der bisher erstellten und getesteten Elemente folgt hier:

Geraden:

Ball_Run_Straight_60mm.stl	Ball_Run_Straight_80mm.stl	Ball_Run_Straight_100mm.stl	Ball_Run_Straight_120mm.stl	Ball_Run_Straight_150mm.stl

Endkappen:

Ball_Run_Straight_EndCap.stl	Ball_Run_EndCap_High_0mm.stl	Ball_Run_EndCap_High_11mm.stl	Ball_Run_EndCap_High_26mm.stl	Ball_Run_EndCap_High_Hang_15mm_155grad_22mm.stl

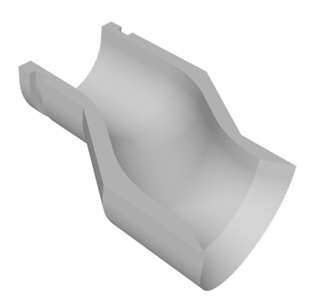

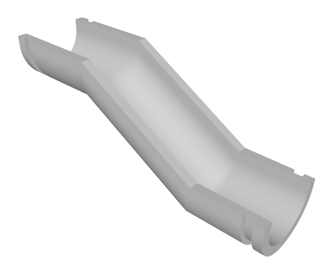

S – Kurve & Wipe

Ball_Run_Wipe_120mm_lengh.stl	Ball_Run_S-Curve_END.stl

Tunnel:

Ball_Run_Tunnel_40mm.stl	Ball_Run_Tunnel_60mm.stl	Ball_Run_Tunnel_80mm.stl	Ball_Run_Tunnel_100mm.stl

Ball_Run_Tunnel_total_40mm.stl	Ball_Run_Tunnel_total_60mm.stl	Ball_Run_Tunnel_total_80mm.stl	Ball_Run_Tunnel_total_100mm.stl

Ball_Run_Tunnel_total_cut_40mm.stl	Ball_Run_Tunnel_total_cut_60mm.stl	Ball_Run_Tunnel_total_cut_80mm.stl	Ball_Run_Tunnel_total_cut_100mm.stl

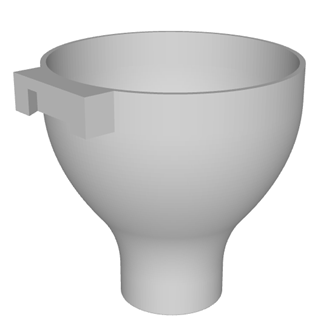

Trichter:

Funnel_Holder_Wall.stl	Funnel_with_Stop.stl	Funnel_WallMount.stl

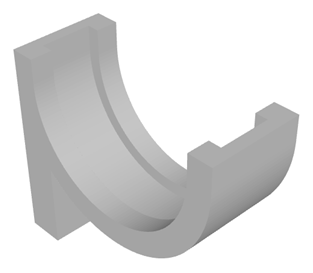

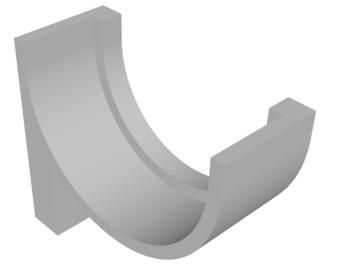

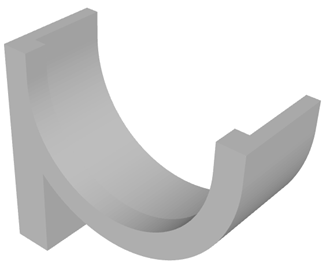

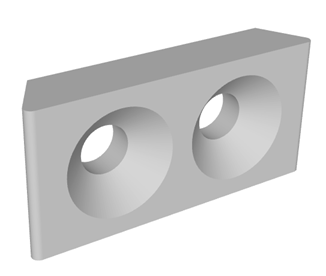

Halter:

Ball_Run_Holder Fixed.stl	Ball_Run_Holder Fixed End_Right.stl	Ball_Run_Holder Fixed_End_Left.stl

Das Projekt ist weiterhin in Arbeit und es können neue Elemente hinzukommen.

Gerne eigene Konstruktionen und Bahnen hochladen und teilen.

Die Fusion360 Dateien folgen noch.
