Cardputer v.1 Mod Gpio expansion
We calculate the final price from your selected file. You review and accept it before payment.
Saved on this device.
Case Cardputer v1.1 Mod – estrutura custom, pensada para mods e uso DIY - "Faça voce mesmo"
- Rating
- 0 / 5
- Likes
- 9
- Downloads
- 36
- Makes
- 0
- Views
- 449
- Reviews
- 0
Updated at source:
Model information
- Source
- Printables
- Category
- Electronics
- License
- Creative Commons — Attribution — Noncommercial — NoDerivatives
Modelo criado de forma independente para usuários do equipamento, sem fins lucrativos e sem qualquer vínculo, afiliação ou aprovação da fabricante. Todas as marcas pertencem aos seus respectivos proprietários.
=VISUALIZEM AS IMAGENS=

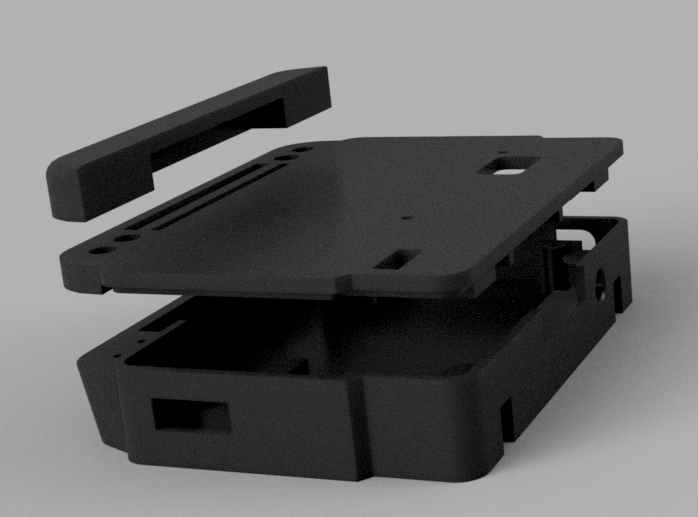

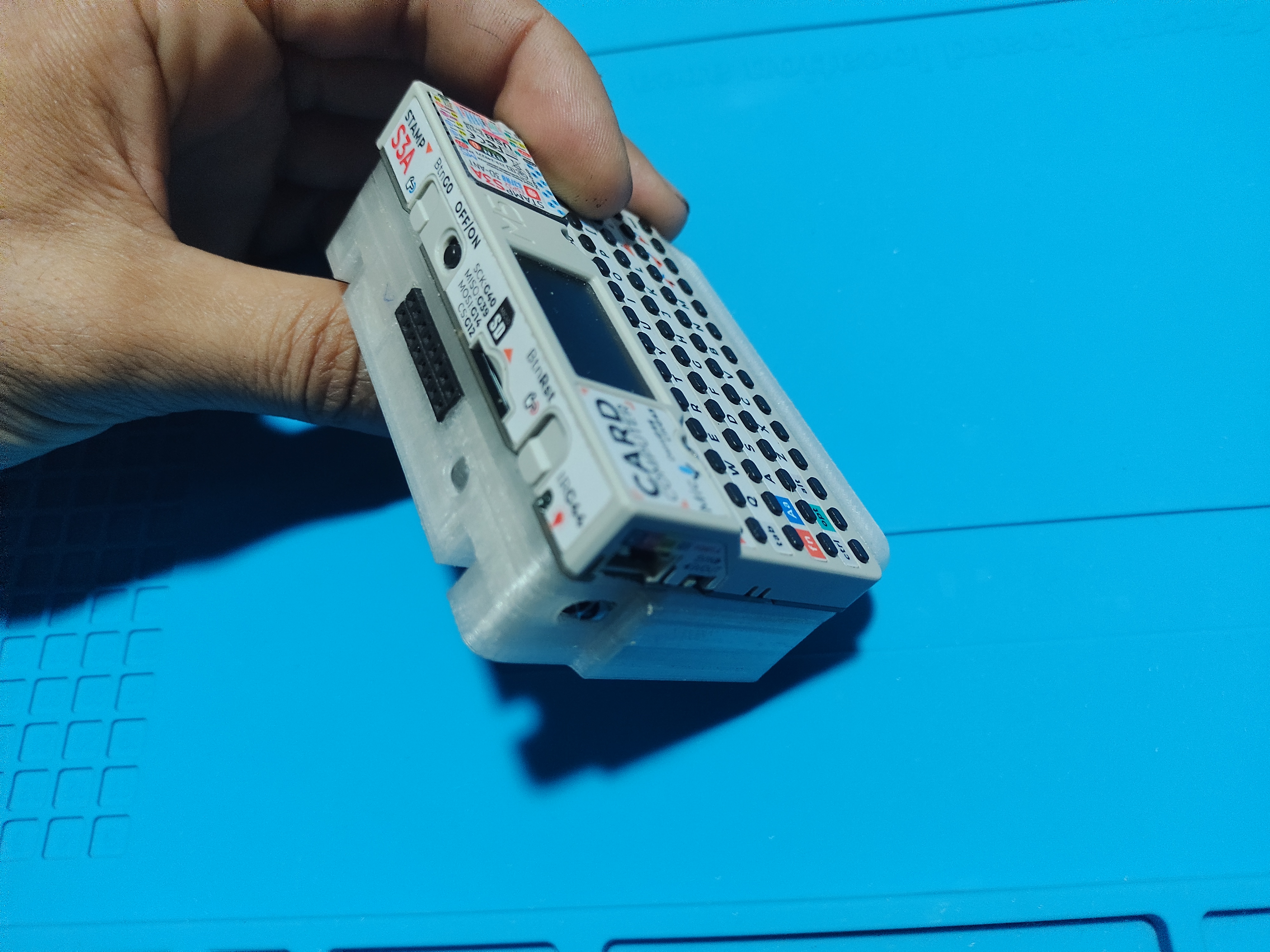

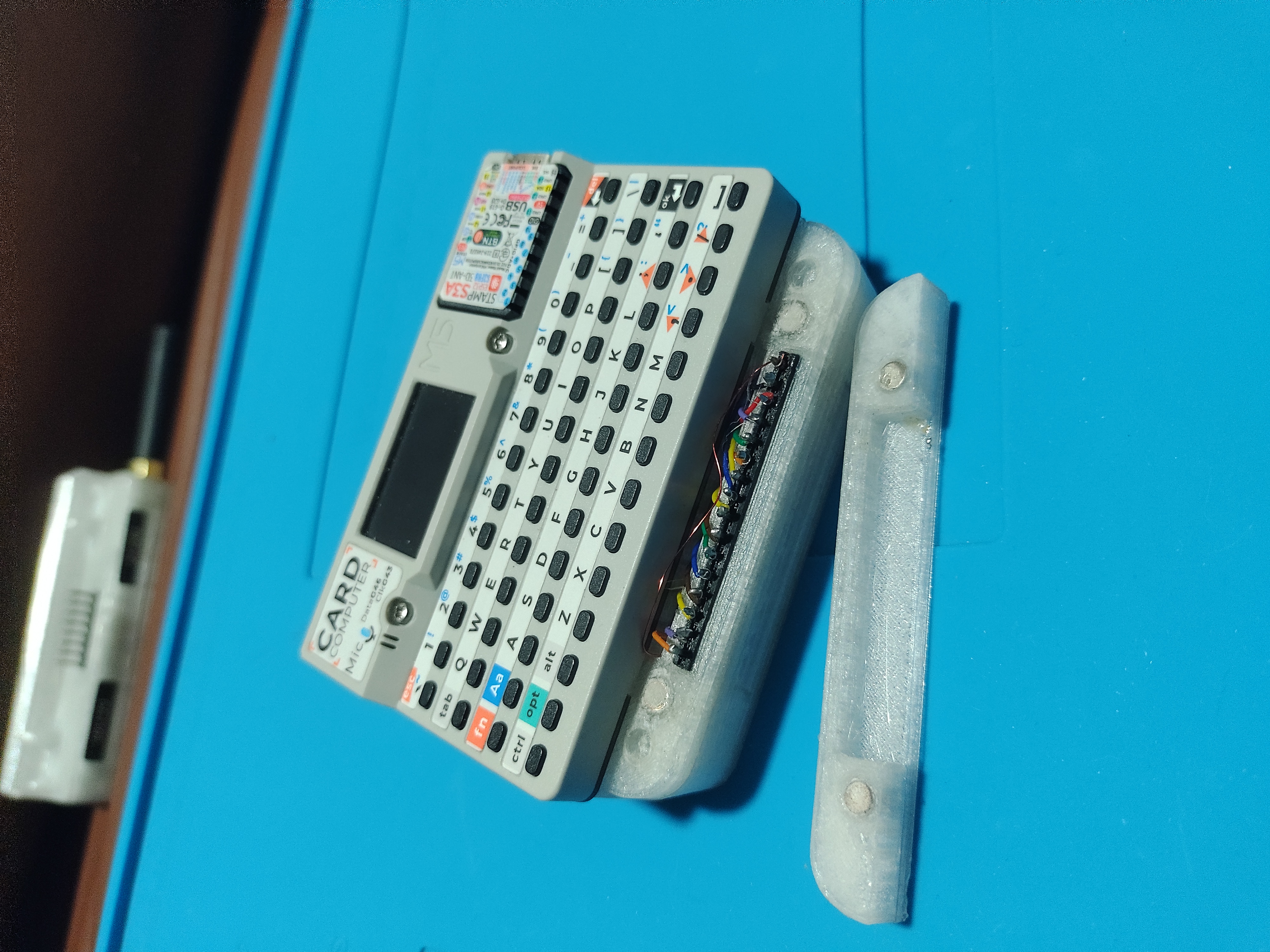

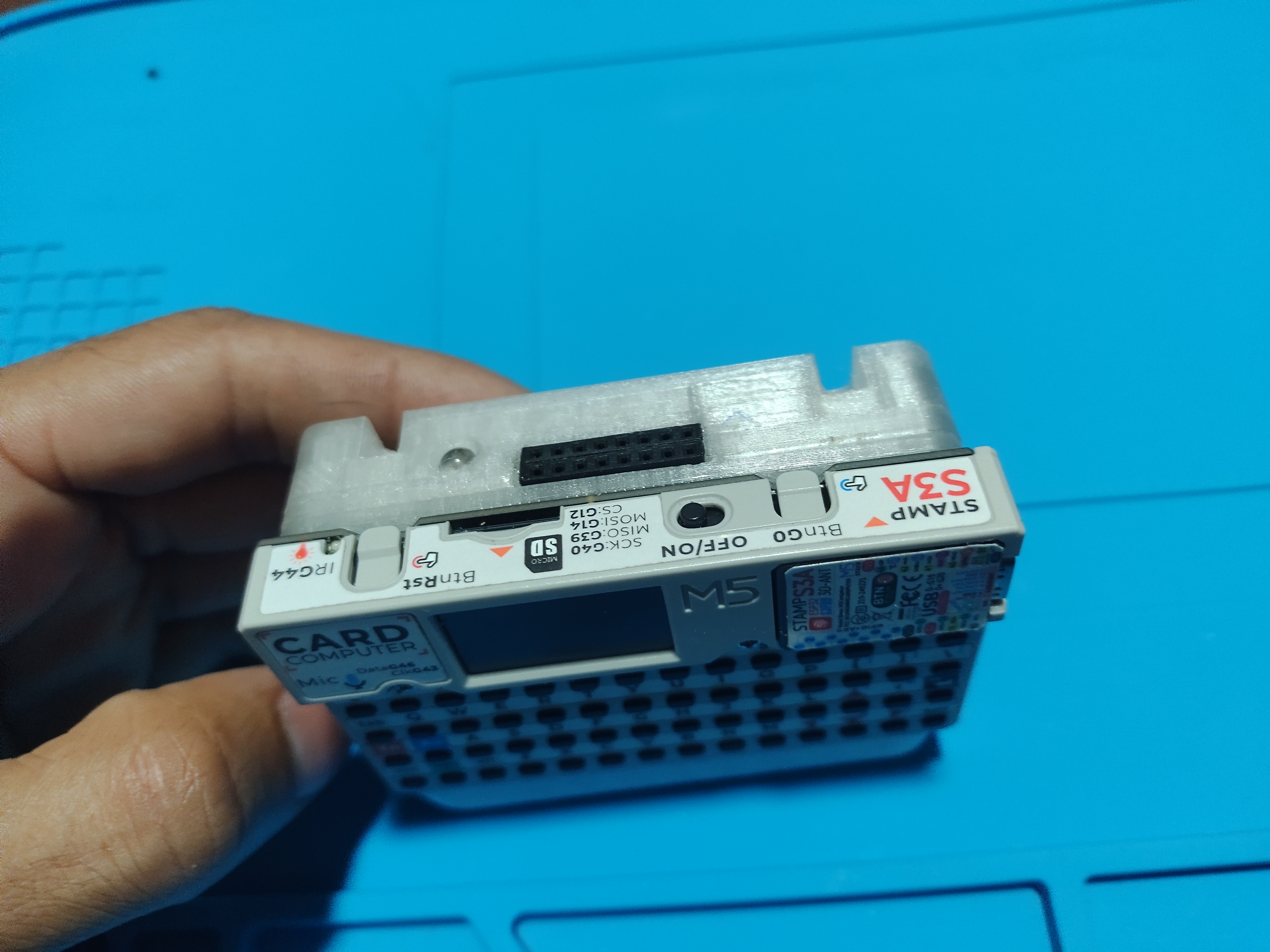

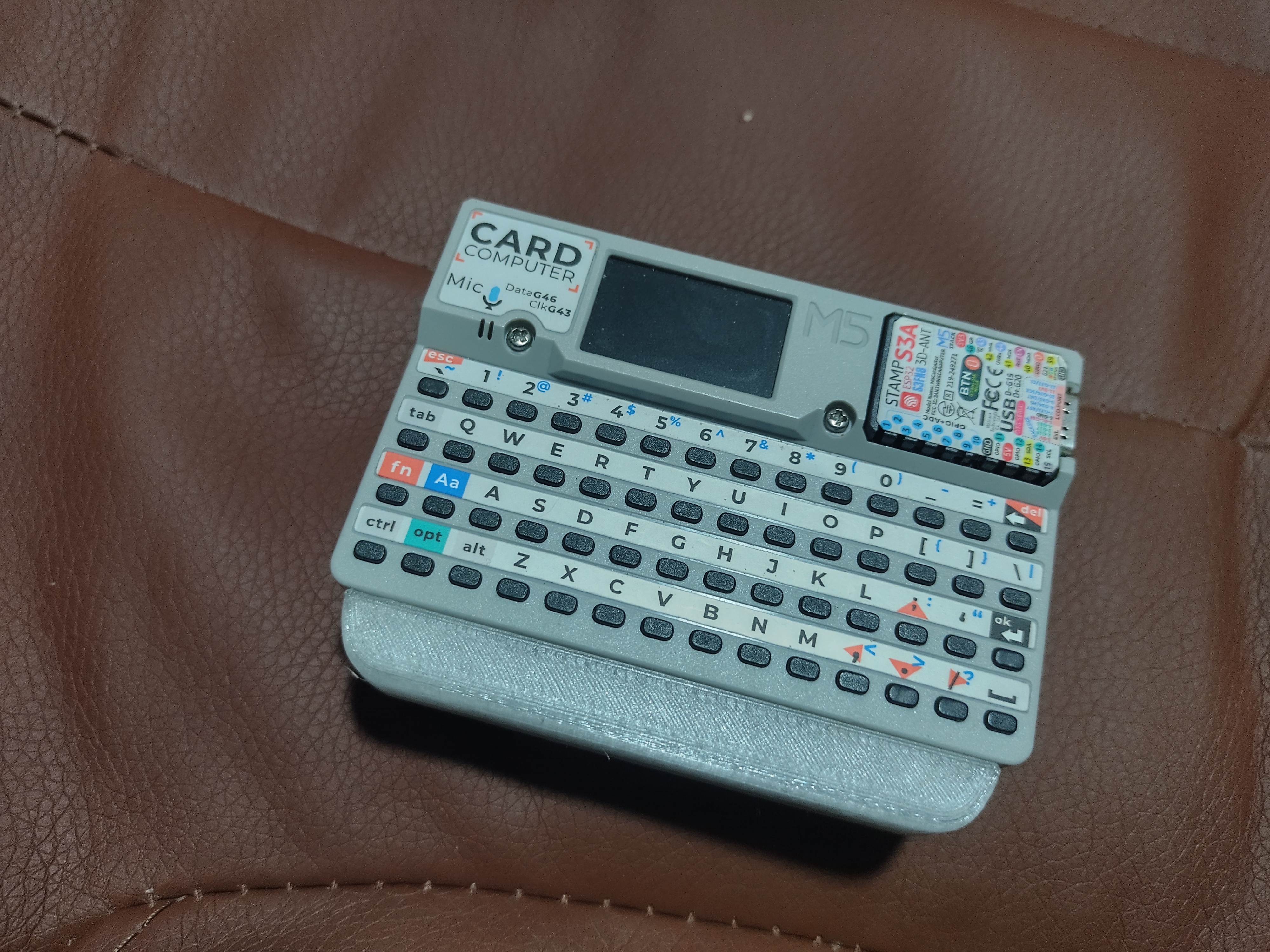

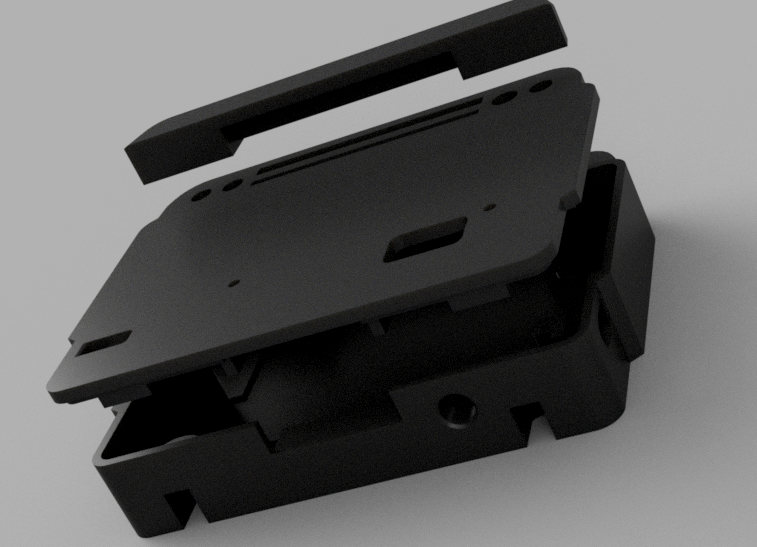

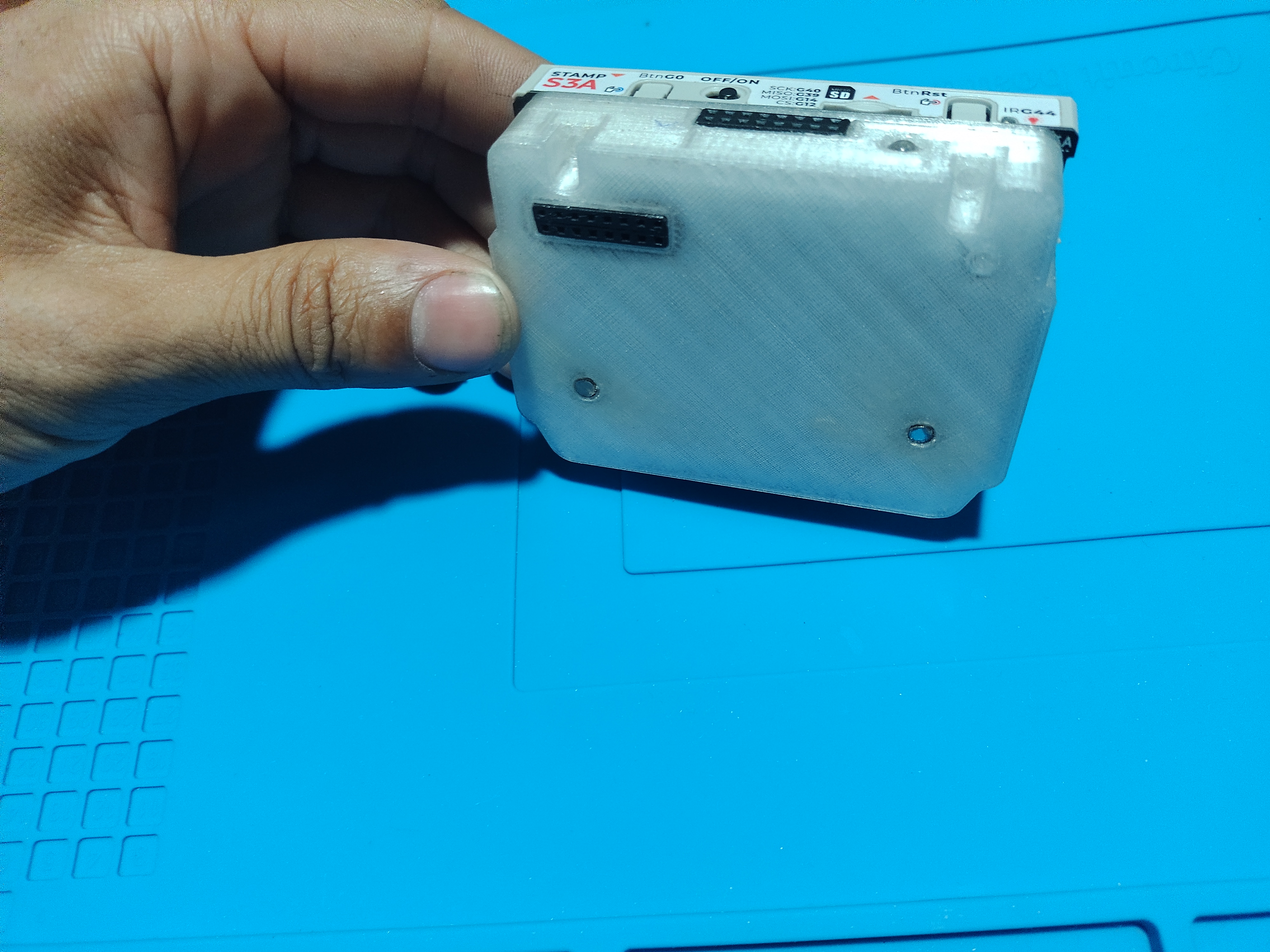

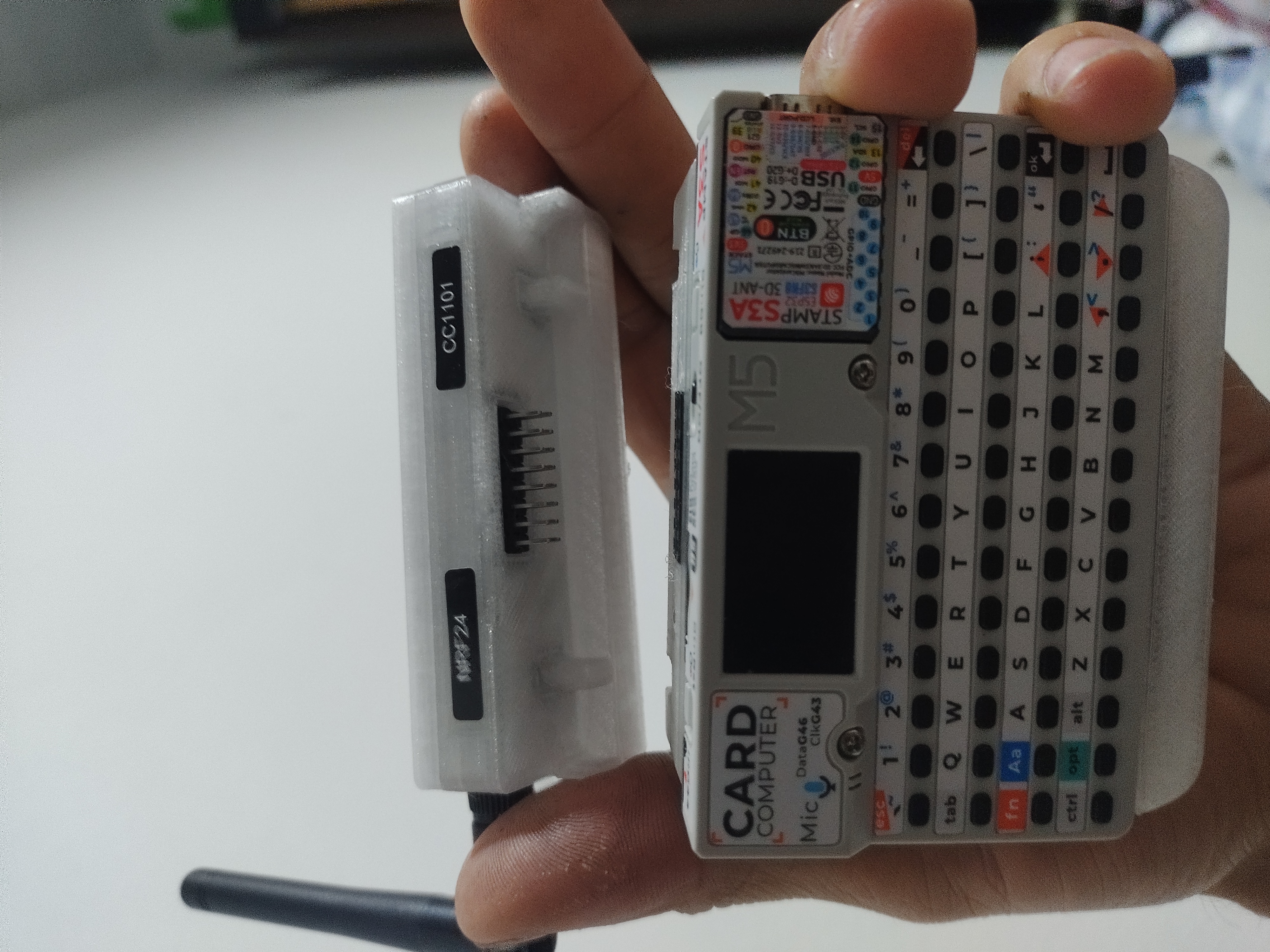

🔧 Cardputer v1.1 Mod
Case customizada , Projeto Feita do Zero.
Projeto de case desenvolvida exclusivamente para o Cardputer v1.1, focada em modificação, proteção e visual diferenciado.
✨ Destaques
Design exclusivo
Encaixe preciso, se precisar pouquisimas adaptaçoes adaptações
Não utiliza suportes extras
Pensada para mods e projetos DIY
⚠ Licença e uso
🚫 PROIBIDA a venda
🚫 PROIBIDO uso comercial
✔ Uso apenas pessoal / demonstrativo
✔ Projeto compartilhado somente para visualização
📌 Aviso
Todo uso, montagem ou modificação feita com esta case é de inteira responsabilidade do usuário.

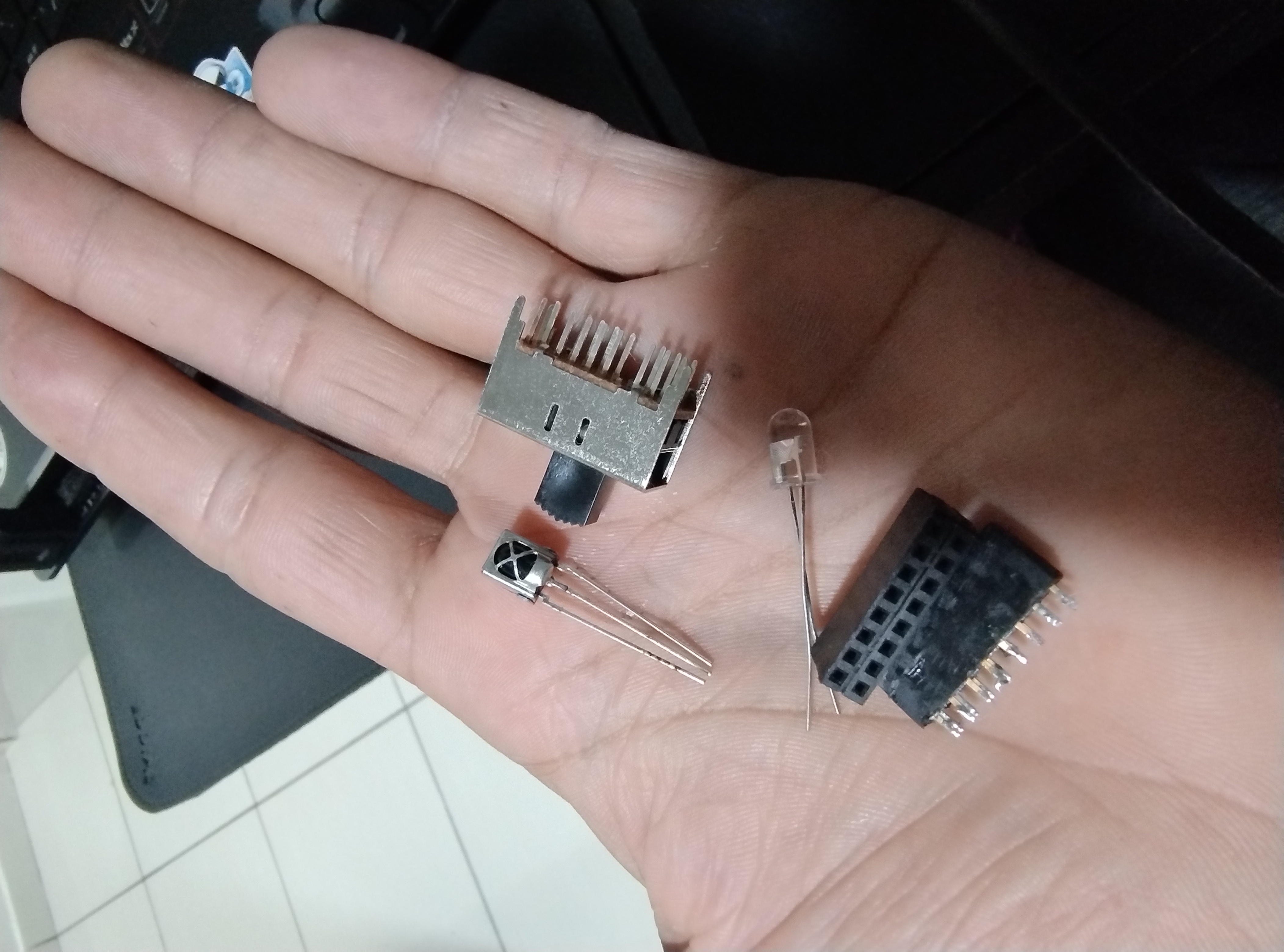

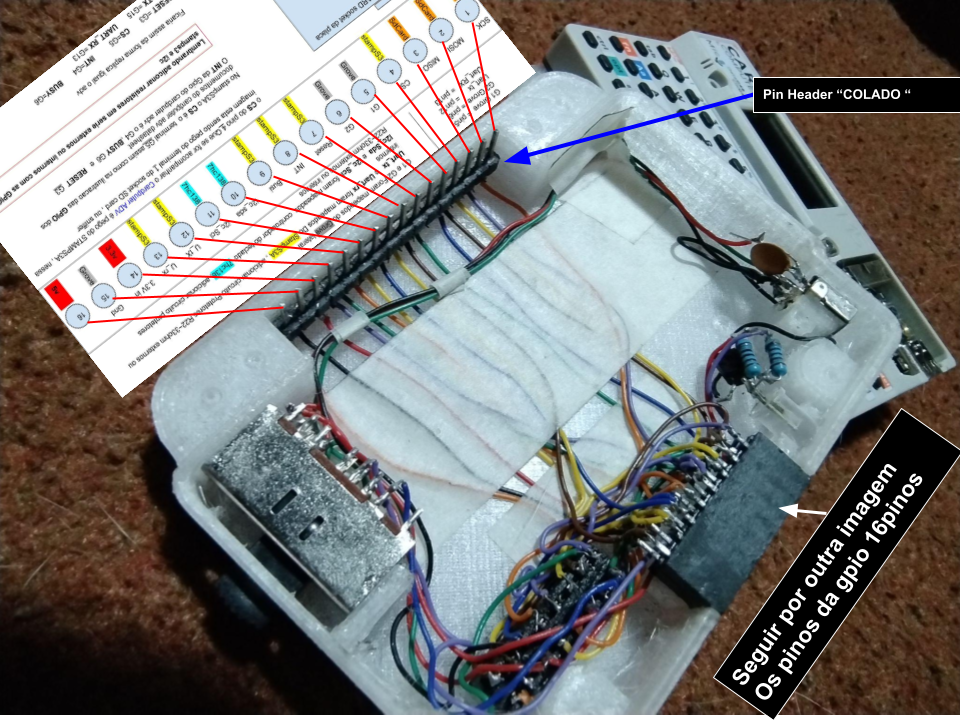

🔩 COMPONENTES 🔩 <<<<

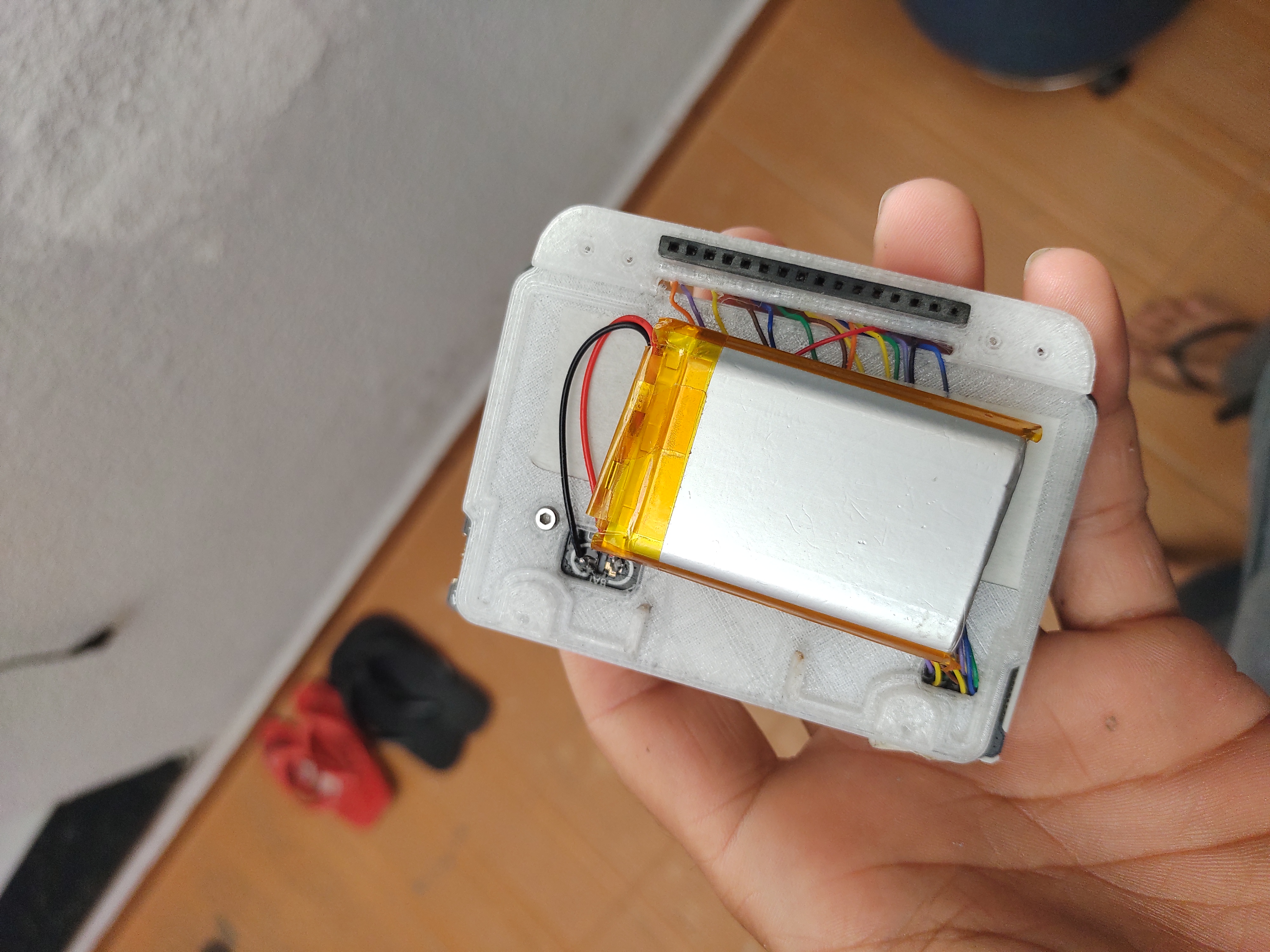

1x Bateria 3.7v 10mmX34mmX50mm 2000mah ou maior em mah
4x imãs Neodímio redondo pequeno 4mmX2mm n35 ( + 2 Imãs ou mais para futuras peças magneticas

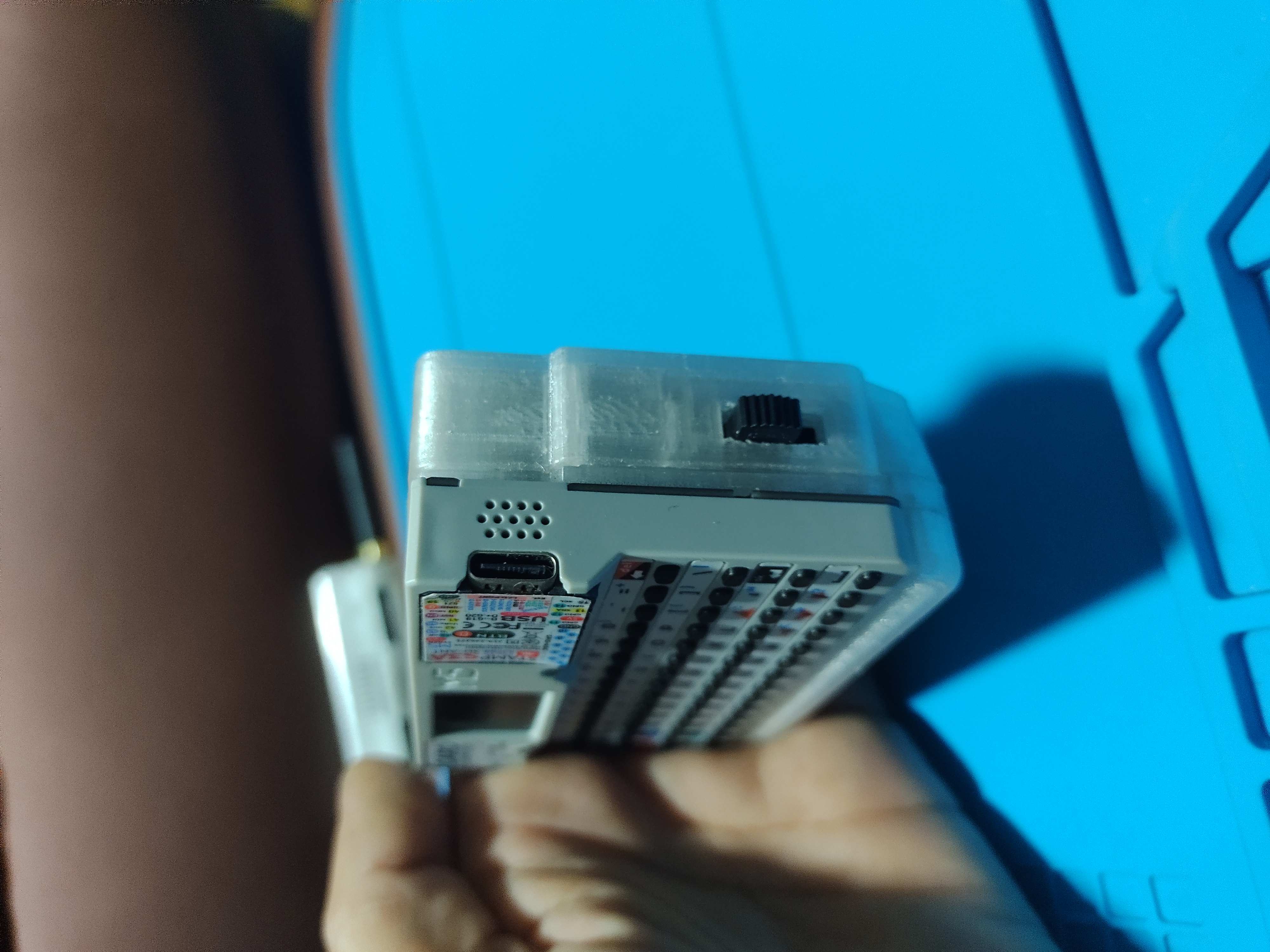

1x Chave HH Deslizante 3 Posições 16 Pinos SS43D01 (4P3T) altura do punho 12mm . 22,1mm x 9,4mm

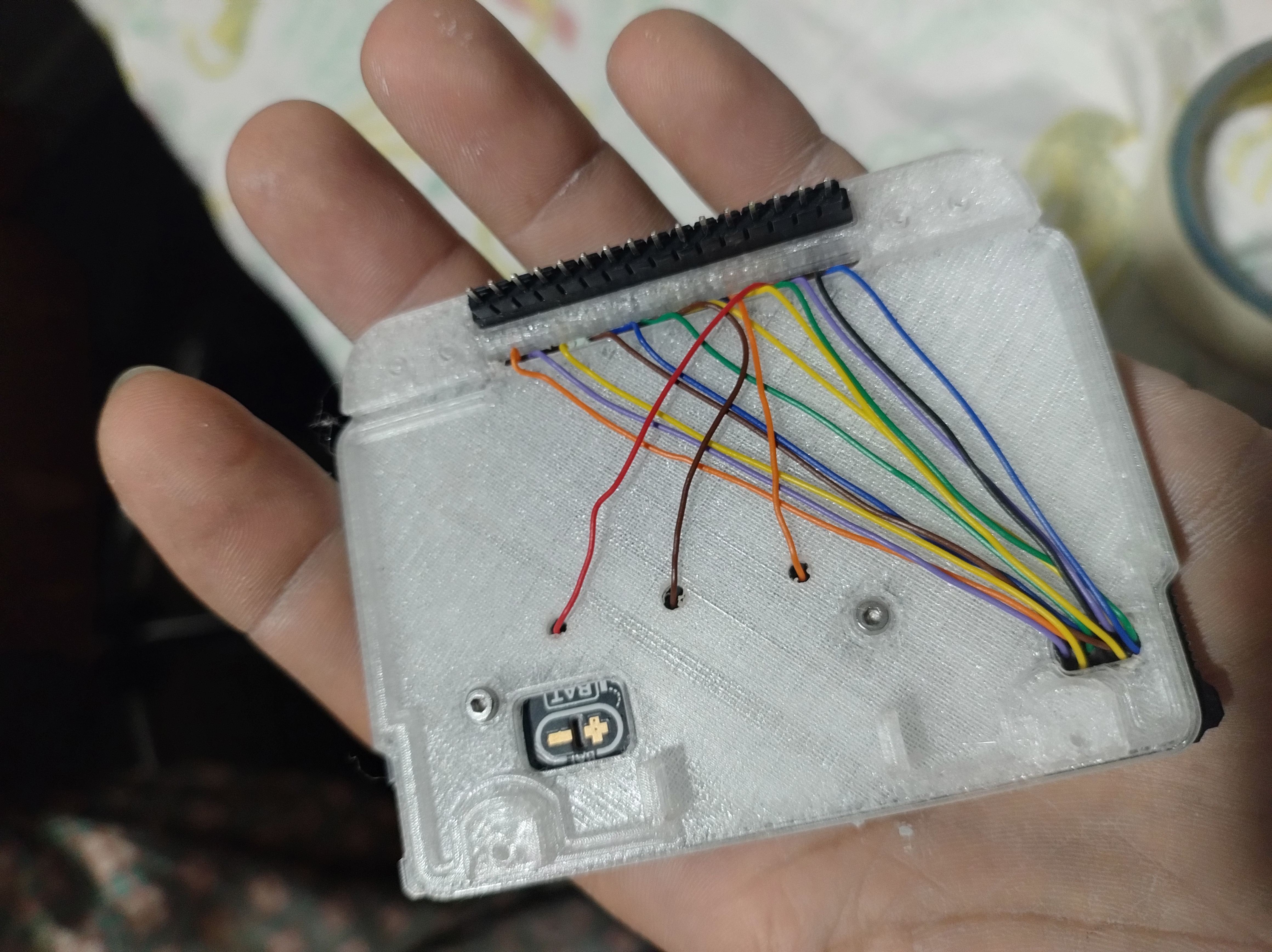

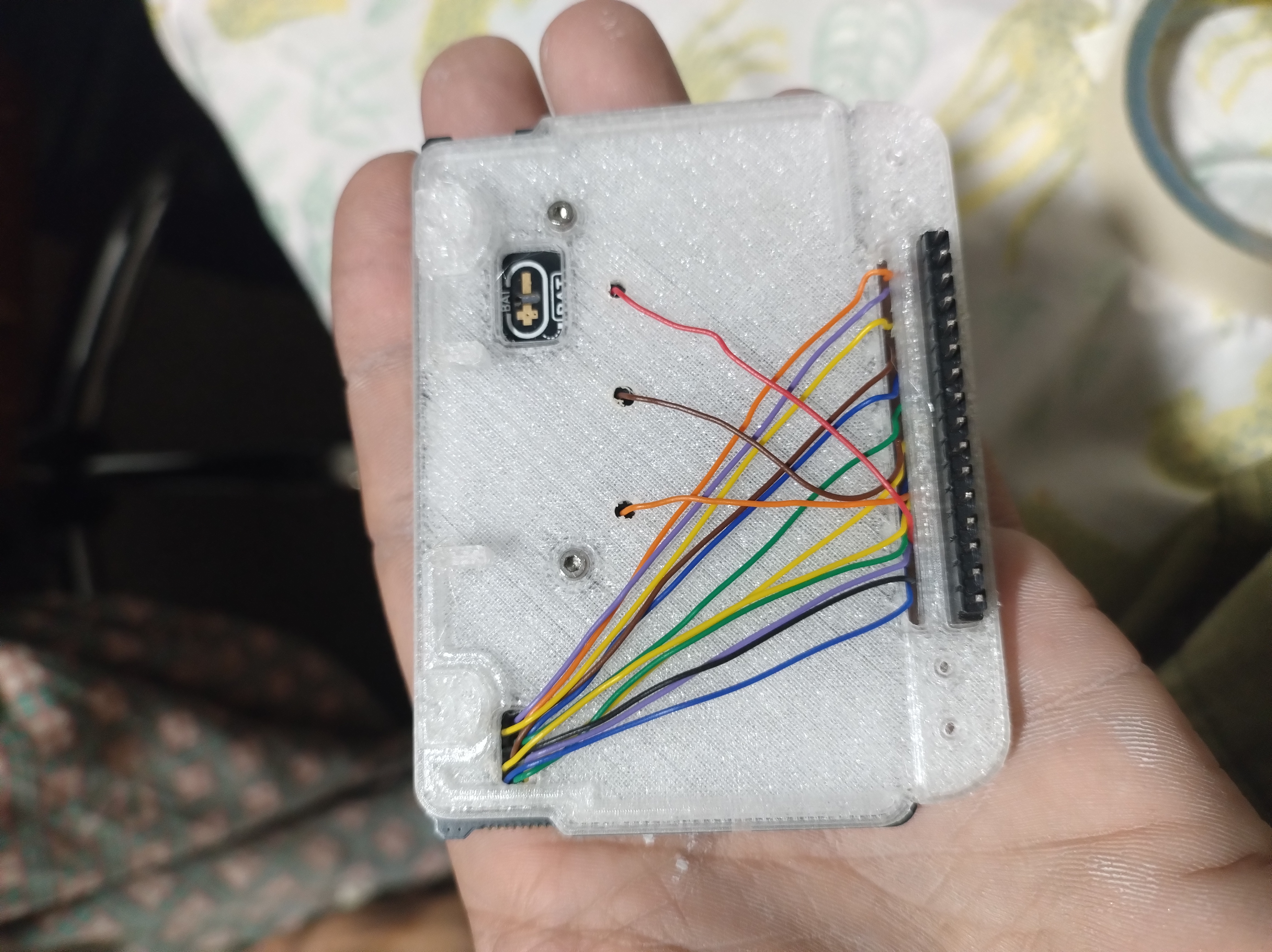

1x Rolo de Fio Wire Wrap 30awg colored 8 colors

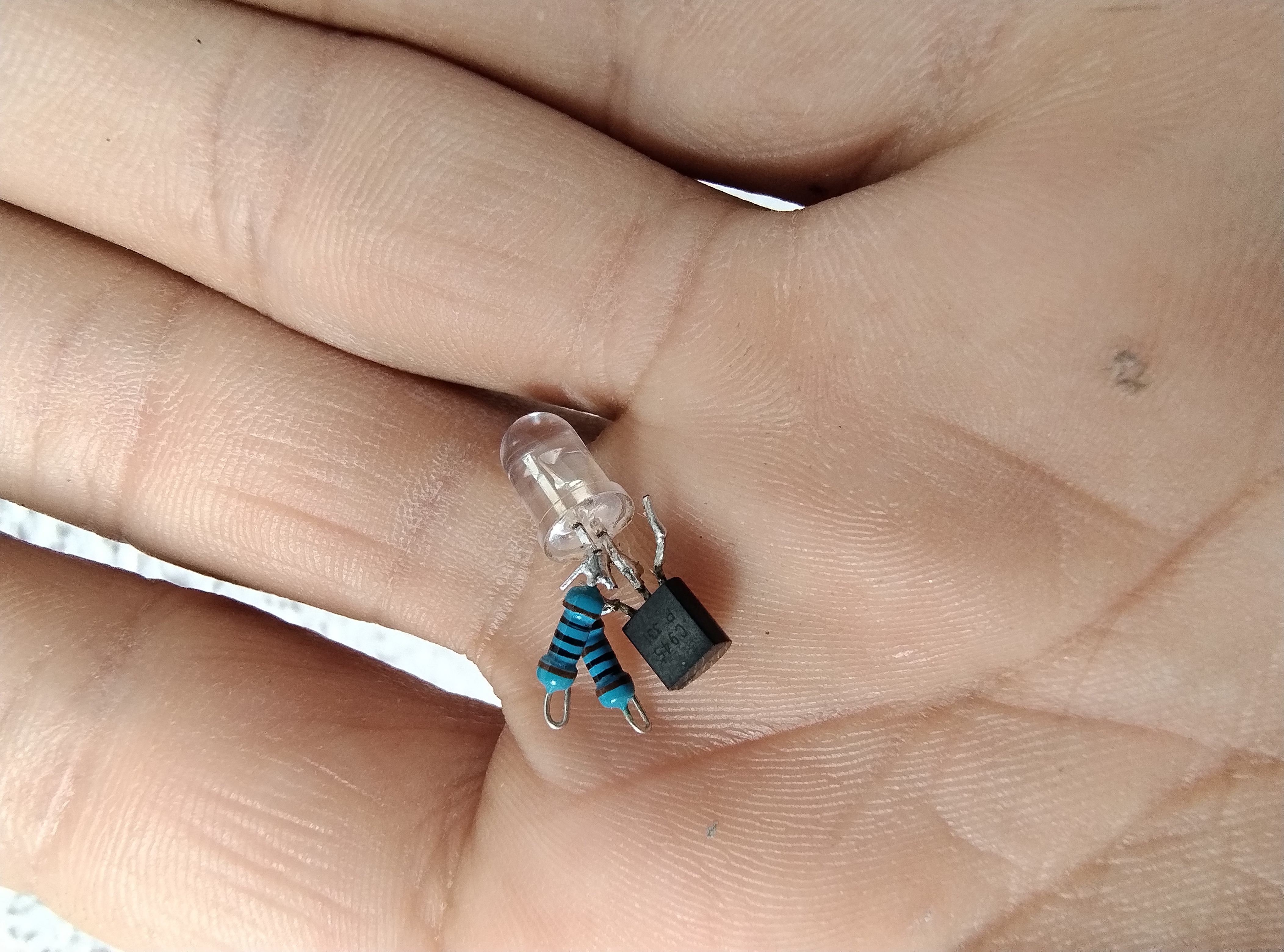

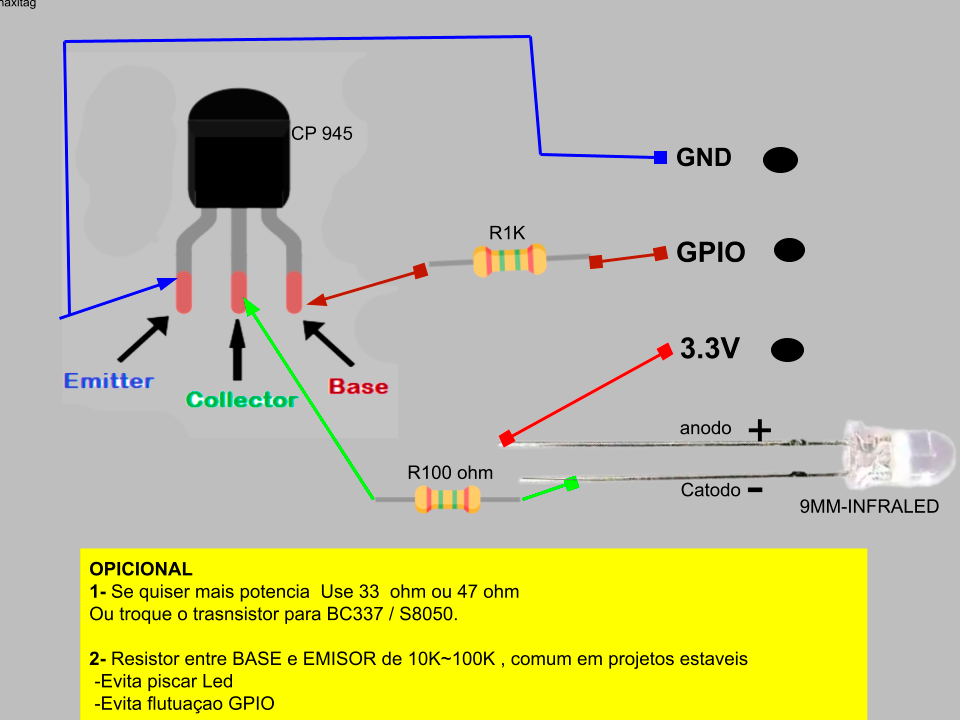

1x Led infravermelho 9mm - 940nm

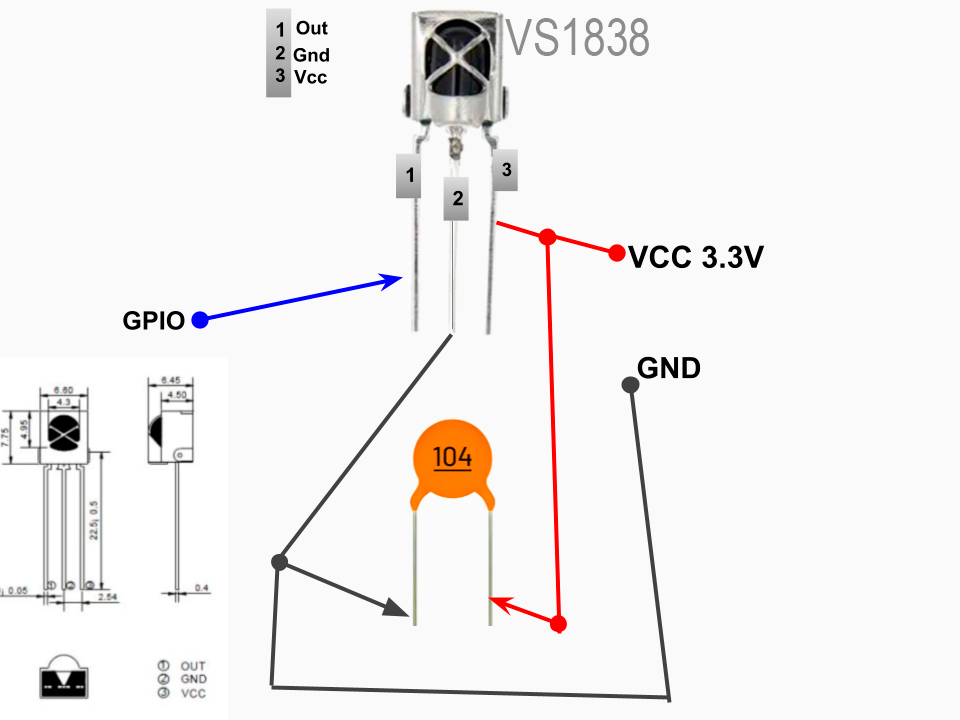

1x Foto transistor infravermelho VS1838 ( este nao precisa de resitor , Somente 1 Capacitor de 1nf)
1x Capacitor Ceramico 1nf (104)

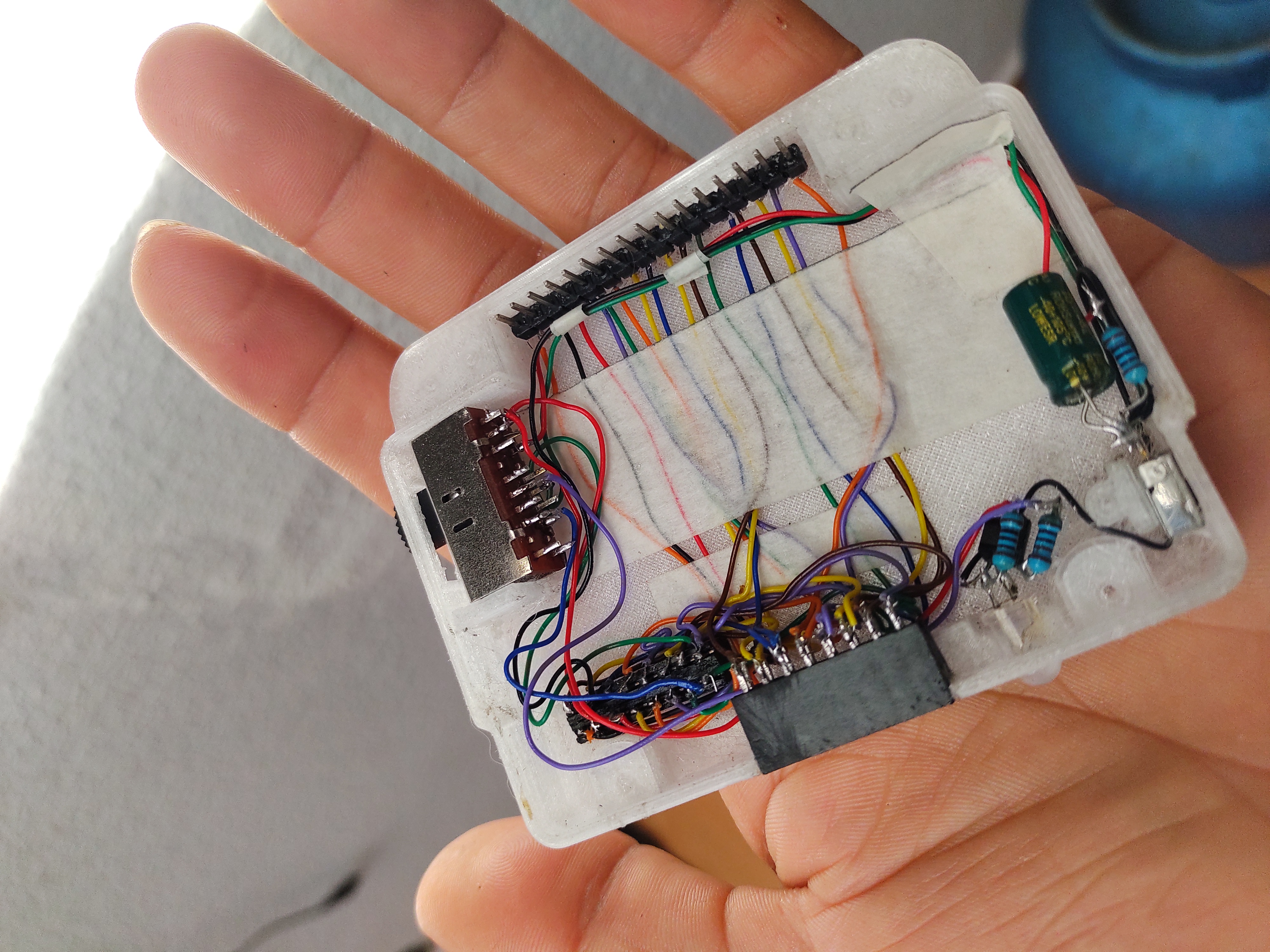

1x Transistor cp945 ou ( BC547 , BC548 , 2N3904 , S8050 , S9014 ( checar Pinout do Transistor Que Possui , podem mudar A " BASE -COLETOR-EMISSOR" por isso checar antes os os Pinos

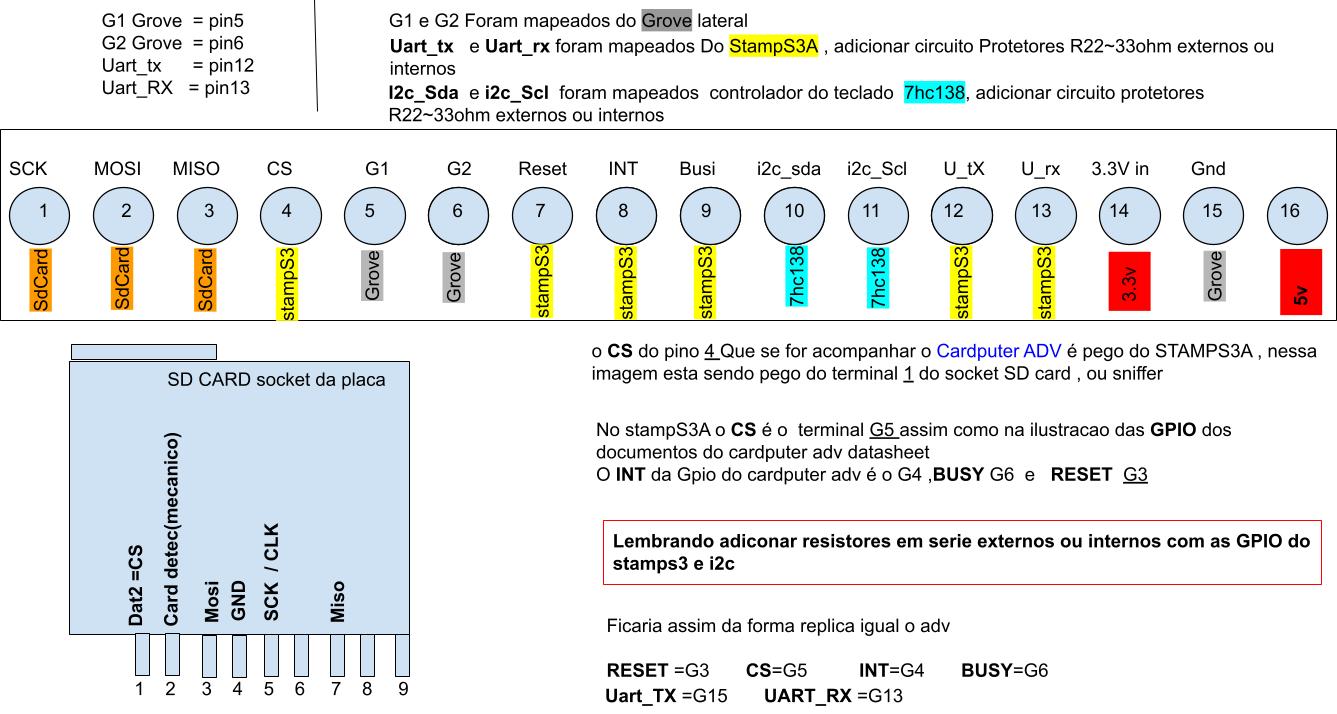

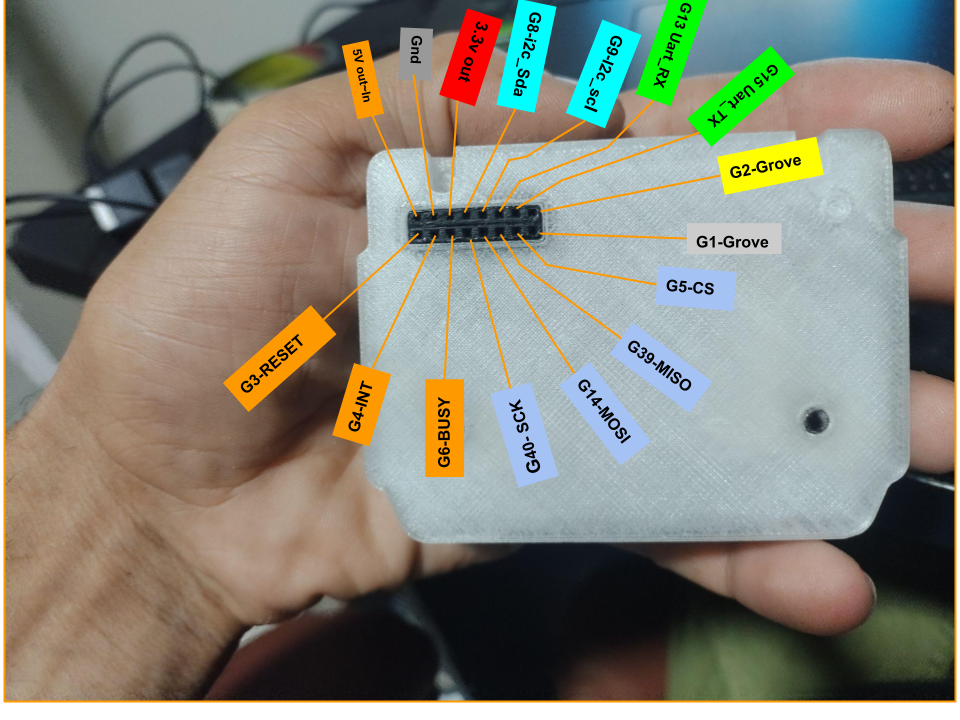

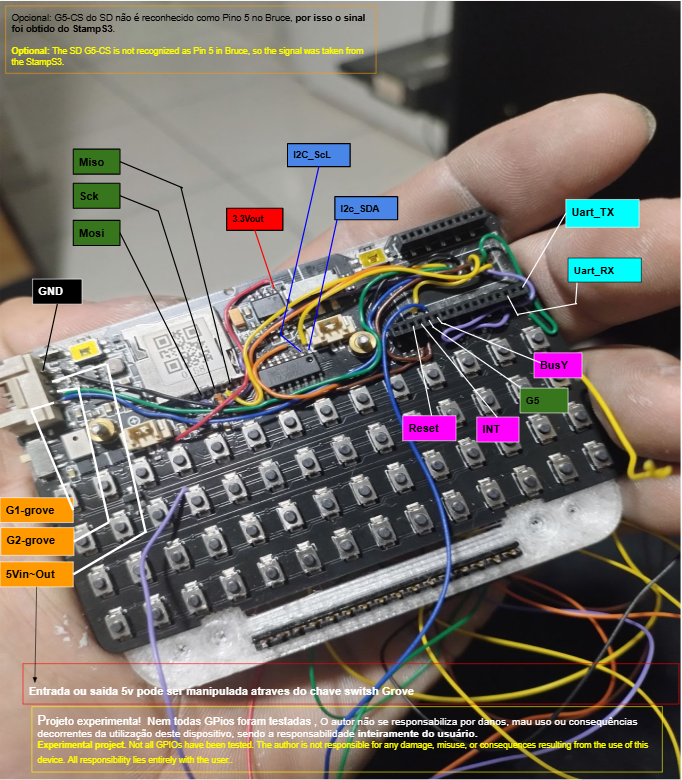

1x Resistor de 100ohm / 1x resistor de 1k ( Para proteçao Basica das Gpios Direcionadas do STAMPS3 coloque resistores EM SERIE de 22 Ohm ou 33 Ohm em cada uma Dessas GPIO do STAMPS3 " OBS: resistores Baixos sao para trilhas Longas' que é o caso.
10x resistores 33ohm ou 22 ohm ( Proteçao basica Gpios Stamps3 ) no meu caso eu adicionei esses resistores nos modulos externos
