BabyTrains - Coupler (Spřáhlo)

EN: BabyTrains - Coupler (Spřáhlo)

🇨🇿 Česká verze níže

📝What is BabyTrains? Story here.

• Overview of All Models on Printables:

  • BabyTrains - Coupler (Spřáhlo)

  • BabyTrains - Wheels (Kola)

  • BabyTrains MINI - Bogies (Podvozky)

  • BabyTrains MINI - Locomotives (Lokomotivy)

  • BabyTrains MINI - Passenger cars (Osobní vagony)

  • BabyTrains MINI - Cargos cars and cargos (Nákladní vagóny a náklady)

BOM for 1 pcs of coupler

• 1× upholstery nail (12 mm diameter × 14 mm length)

• 1× neodymium ring magnet

  • 🧲5 mm OD × 3 mm height × 1.5 mm ID (holds with minimal force) or,

  • 🧲6 mm OD × 3 mm height × 1,5 mm ID (hold just right - RECOMMEND) or,

  • 🧲7 mm OD × 3 mm height × 1,5 mm ID (stronger magnet).

• 1x print Coupler magnet cover (BT-SP-MGCO) - 💡Choose based on your magnet

• 1x print Coupler magnet spacer (BT-SP-MGSP)

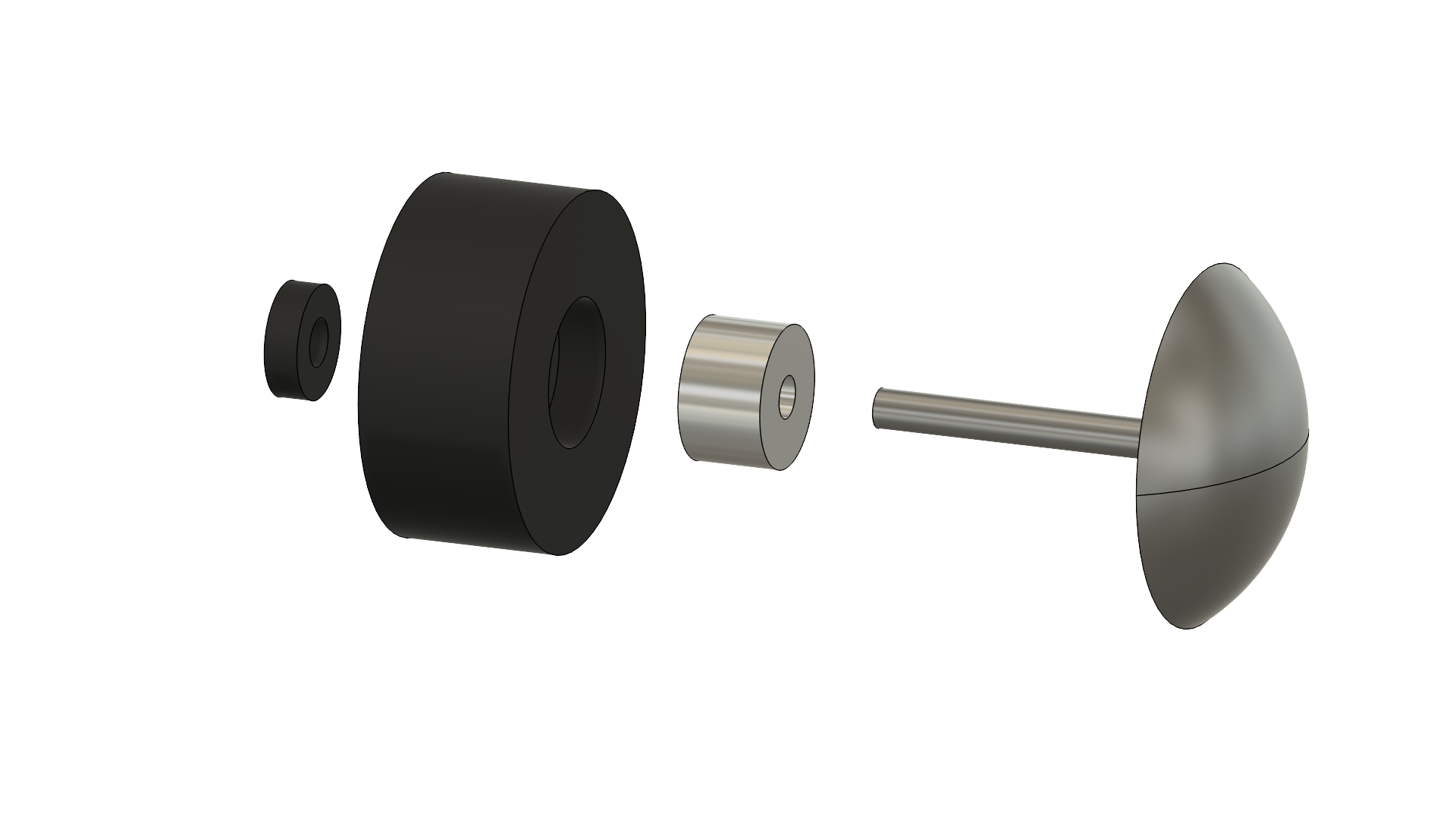

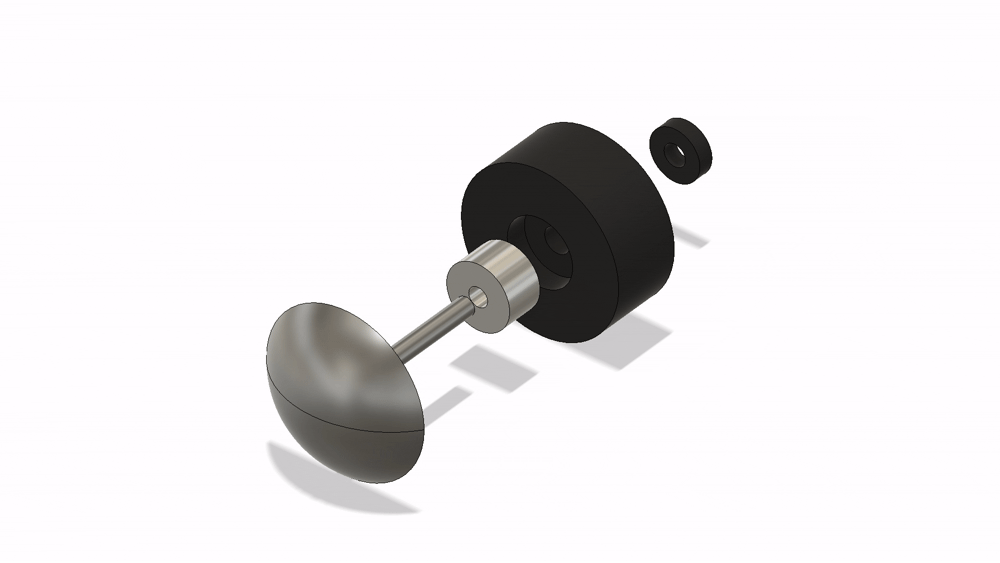

🔧 Assembly Instructions

1. 🧲 Slide the magnet onto the upholstery nail

2. 🛡 Attach the magnet cover

3. ⭕ Place the printed washer onto the sharp end

4. ✂ Cut the nail with pliers ~4 mm from the end

5. 💧 Secure with a drop of super glue

Print Settings

• Nozzle: 0.4 mm

• Layer height: 0.2 mm

• Walls/perimeters: standard settings

• Supports: NO

🚅 BabyTrains | Printables.com                🚂BabyTrains MINI | Printables.com

---

🇨🇿 Czech version:

CZ: BabyTrains - Spřáhlo

📝Co jsou to BabyTrains? Příběh zde.

• Přehled všech modelů na Printables:

  • BabyTrains - Coupler (Spřáhlo)

  • BabyTrains - Wheels (Kola)

  • BabyTrains MINI - Bogies (Podvozky)

  • BabyTrains MINI - Locomotives (Lokomotivy)

  • BabyTrains MINI - Passenger cars (Osobní vagony)

  • BabyTrains MINI - Cargos cars and cargos (Nákladní vagóny a náklady)

BOM pro 1 ks spřáhla

• 1× čalounický hřebík (průměr 12 mm × délka 14 mm)

• 1× neodymový kruhový magnet

  • 🧲vnější ⌀5 mm × výška 3 mm × vnitřní otvor ⌀1,5 mm (drží minimální silou ale drží) nebo,

  • 🧲vnější ⌀6 mm × výška 3 mm × vnitřní otvor ⌀1,5 mm (drží tak akorát - DOPORUČUJI) nebo,

  • 🧲vnější ⌀7 mm × výška 3 mm × vnitřní otvor ⌀1,5 mm (drží větší silou).

• 1× tisk Kryt magnetu spřáhla (BT-SP-MGCO) 💡Vyberte podle velikosti vašeho magnetu

• 1× tisk Podložka magnetu spřáhla (BT-SP-MGSP)

💡 Magnety lze koupit zde: UNIMAGNET (⌀5), UNIMAGNET (⌀6), UNIMAGNET (⌀7)

💡 Hřebíky lze koupit zde: HORNBACH

🔧 Návod na sestavení

1. 🧲 Nasaďte magnet na čalounický hřebík

2. 🛡 Připevněte kryt magnetu

3. ⭕ Nasaďte vytištěnou podložku na ostrý konec

4. ✂ Zastřihněte hřebík kleštěmi ~4 mm od konce

5. 💧 Zajistěte kapkou vteřinového lepidla

Pokyny pro tisk

• Tryska: 0,4 mm

• Výška vrstvy: 0,2 mm

• Stěny/perimetry: standardní nastavení

• Podpory: NE
