Special Wall clock (Wanduhr)

Die „Ziffern“ der Uhr wurden mit WriteSCAD erstellt, das Gehäuse für das Uhrwerk stammt aus dem Thingiverse Projekt „Large Wall Clock“. (alle Links siehe unten)

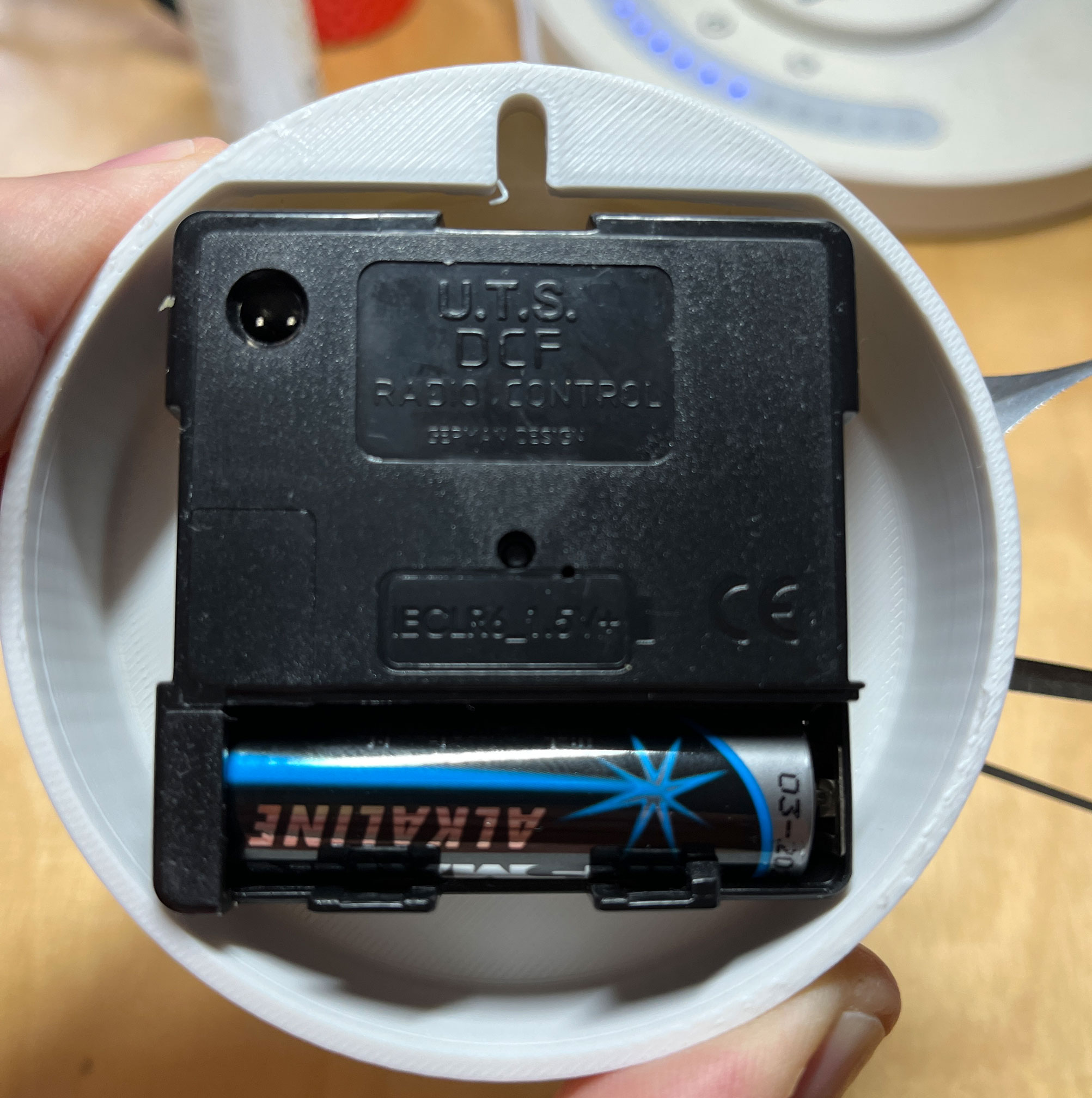

Für das Uhrwerk habe ich das UTS-700 (56 x 56 x 28 mm) verwendet, das für größere Zeiger konzipiert ist. Es werden Zeiger bis 120 mm angegeben, ich habe aber größere Zeiger verwendet (mein Minutenzeiger ist ca. 190 mm). Die Uhr ist eine DCF Uhr und synchronisiert sich automatisch auf Sommer-/Winterzeit.

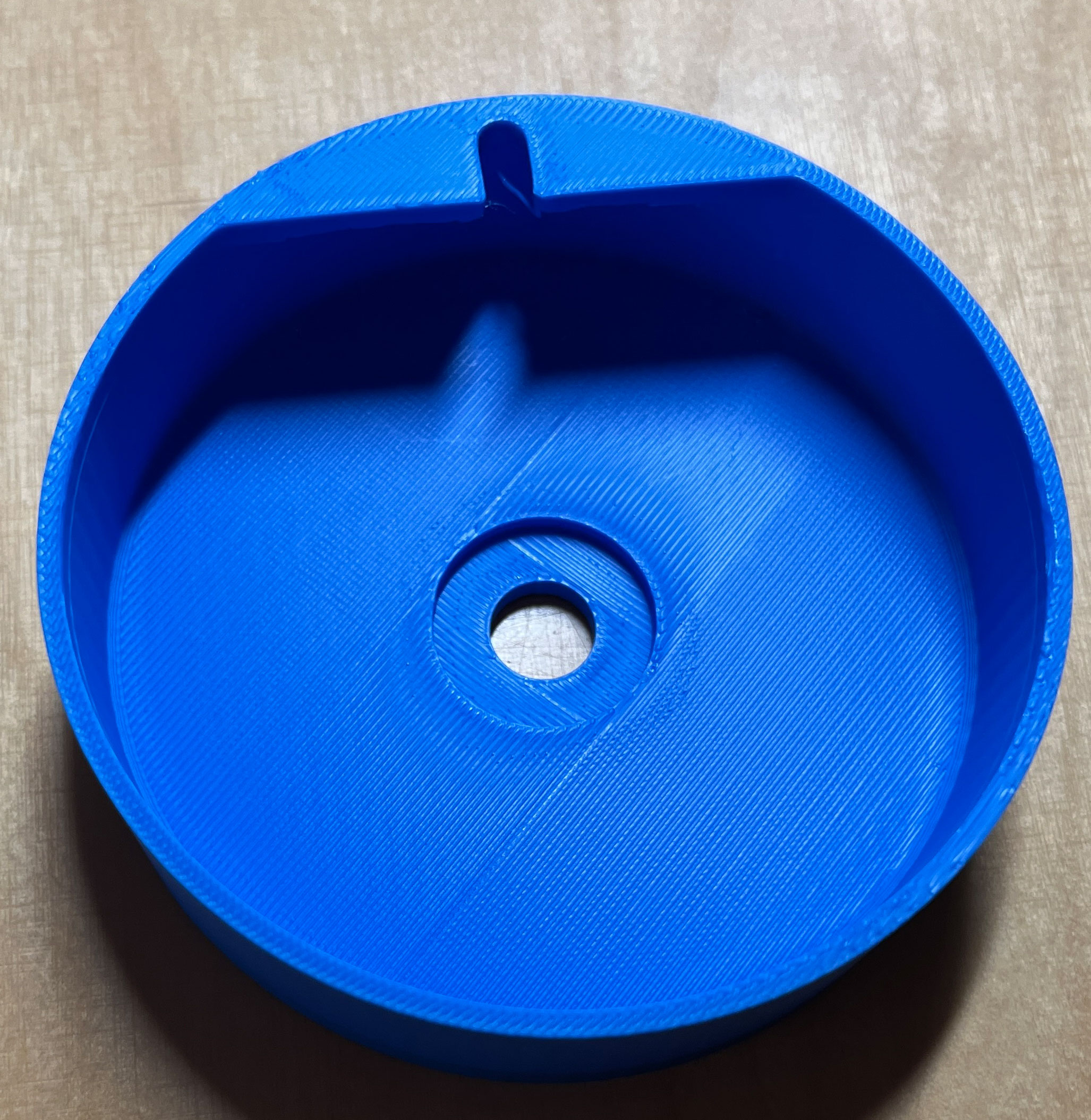

Von dem Gehäuse habe ich das „CaseSmall.stl“ verwendet und etwas vergrößert (x: 101%,y: 101%, z:105%).

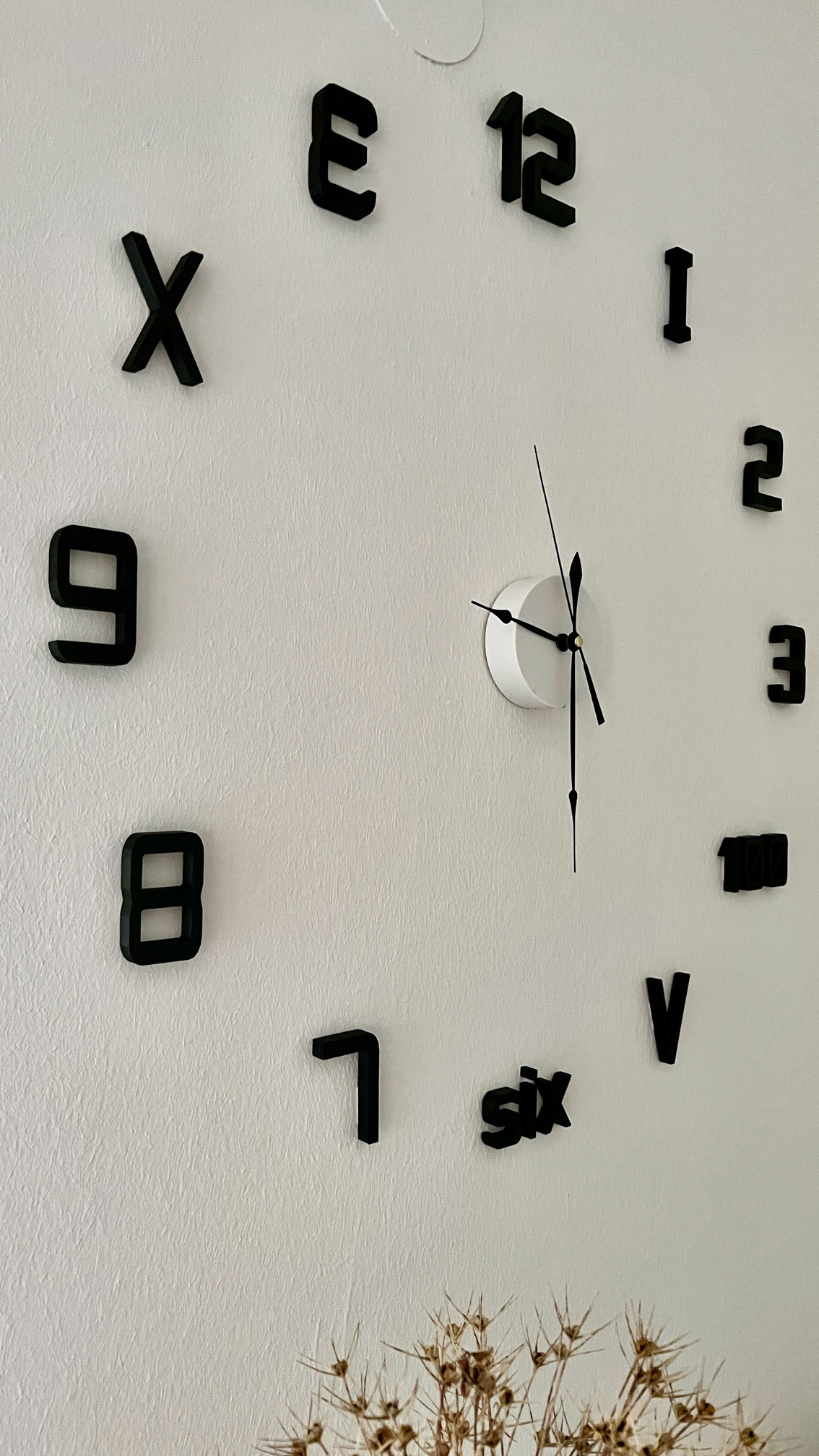

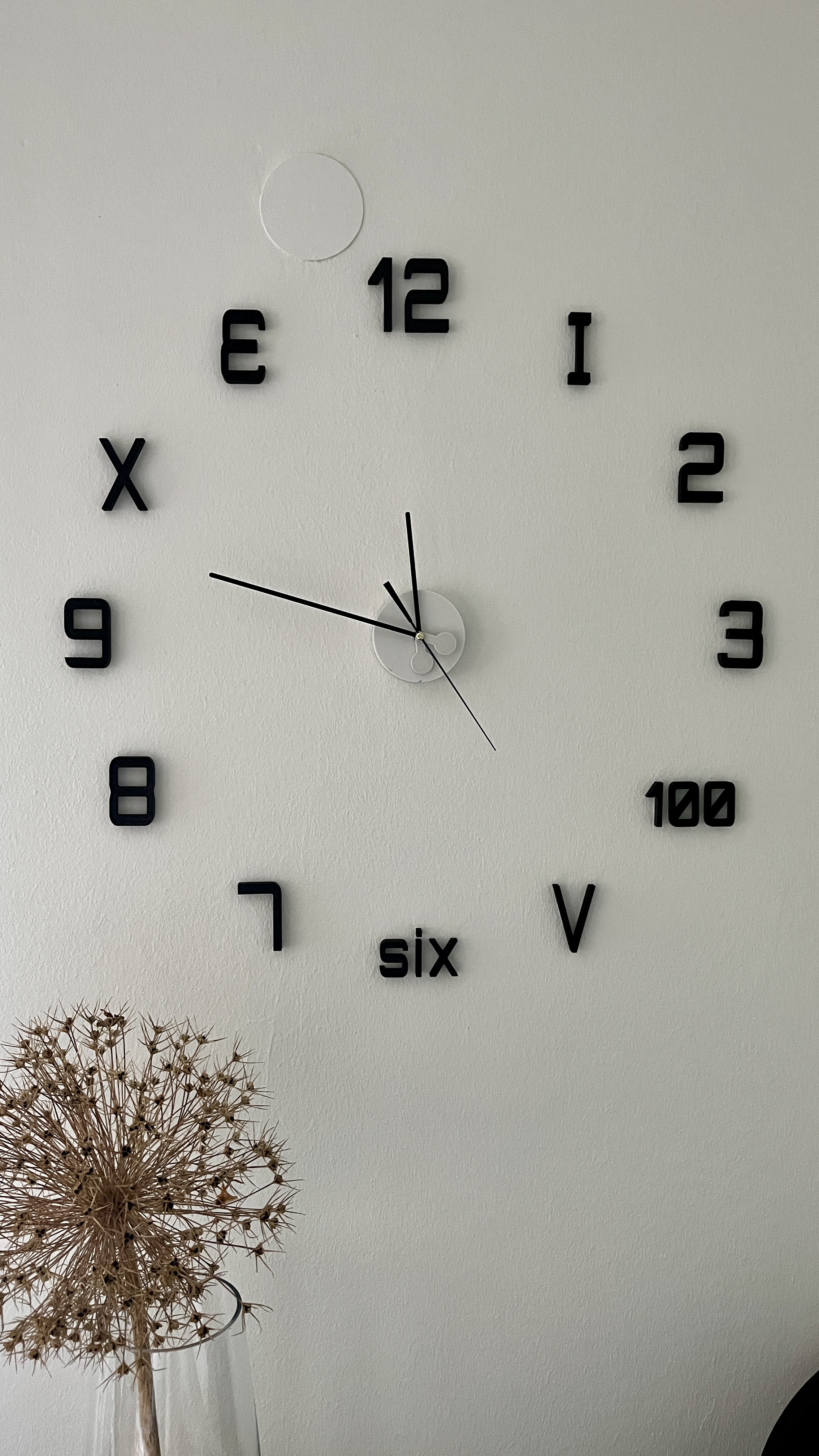

Für die „Ziffern“ wurden auch Zeichen aus den römischen Zahlen, dem Dualsystem, dem Duodezimalsystem (Zwölfersystem) und dem Englischen verwendet.

Die „Ziffern“ wurden mit zurechtgeschnittenen Klebepads (z.B. von Pattex) an der Wand befestigt. Ein kleiner Stahlnagel (ca. 25 mm) hält bei mir die Uhr an der Wand.

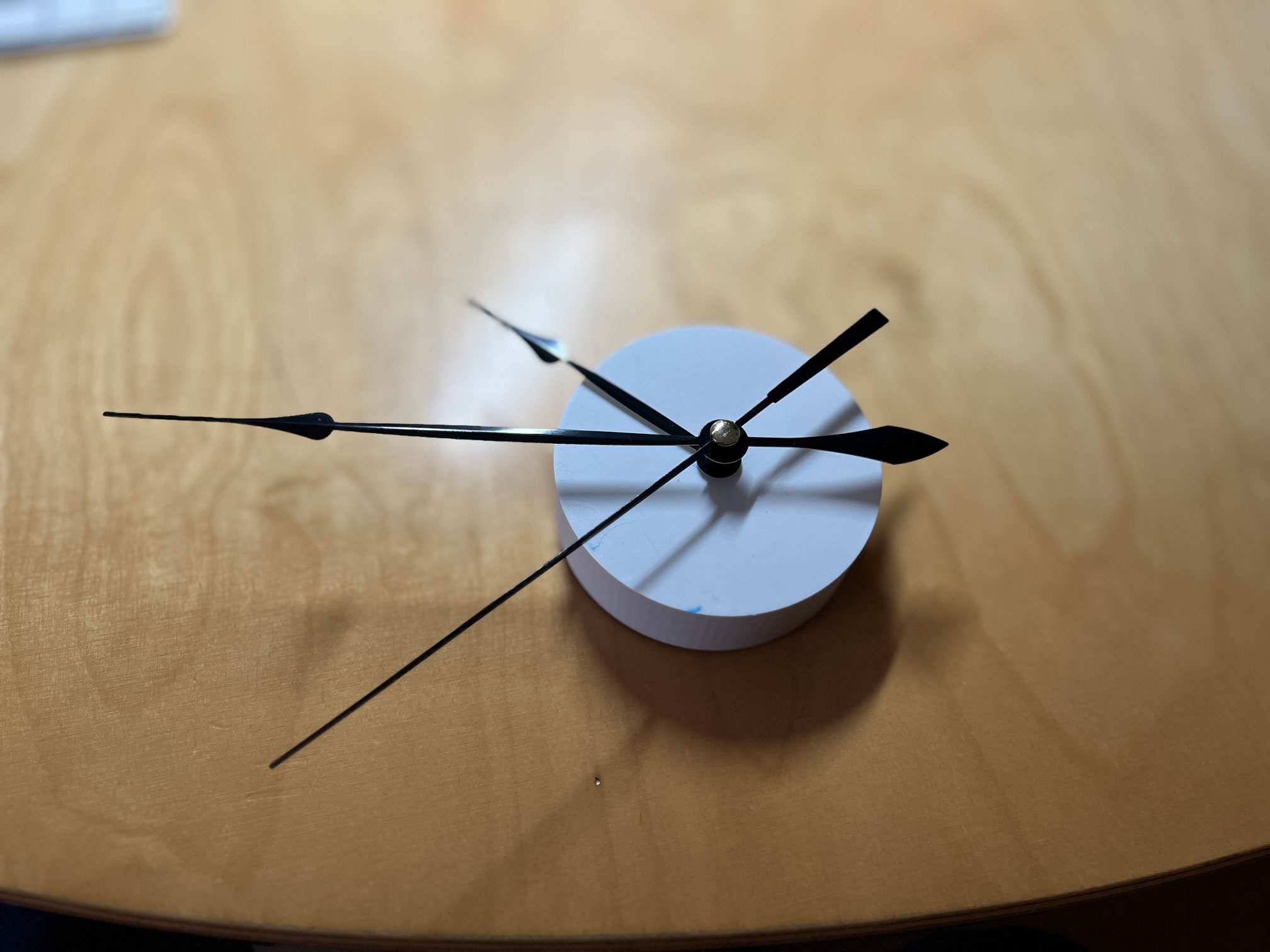

Edit (26.2.2026): Mittlerweile wurden Stunden- und Minutenzeiger durch selbstgedruckte Versionen ersetzt: Der Minutenzeiger ist (gemessen von der Achse) knapp 190 mm lang und der Stundenzeiger ca. 110 mm. Der Minutenzeiger wiegt ca. 2 g, das schafft mein UTS-700 noch, ich weiss aber nicht mehr, ob ich die drehmomentverstärkte Version im Einsatz habe. Die „Gegengewichte“ habe ich im Orcaslicer weiß gefärbt und mit dem Bambu P1S gleich zweifarbig gedruckt, was bei den benötigten 6 Layern nur wenig mehr Abfall und Zeit erzwingt. Die Befestigungslöcher habe ich manuell mit einem 3.5mm und 5.5 mm HSS Bohrer von Hand nachgearbeitet. Die weißen Gegengewichte fallen vor dem weißen Uhrengehäuse ab einem gewissen Sichtabstand nicht mehr auf. Man kann die Zeiger natürlich auch einfarbig drucken, das erzeugt bei gewissen Uhrzeiten nette Effekte (z.B. Mickey-Mouse Ohren).

Gedruckt wurde es auf einem Bambu P1S mit PLA:

Gehäuse:

0.20mm

3 Walls

4 Top- und Buttomlayers

15% Infill (rectilinear)

Support (wegen „Aufhänger“)

Zeiger:

2 farbig (weiß, schwarz)

0.20 mm

2 Walls

2 Top-Buttomlayer

15% Infill (rectilinear)

kein Support

Links:

OpenSCAD: https://openscad.org

Uhrwerk: https://www.uhrenwerkzeuge24.de/uhrwerke-135/grossuhrwerke/uts-700-dcf-premium-11-funkuhrwerk-komplett-set.php

WriteSCAD: https://www.thingiverse.com/thing:16193/files

Gehäuse: https://www.thingiverse.com/thing:2762313

The clock's "numerals" were created with WriteSCAD, and the case for the clock mechanism comes from the Thingiverse project "Large Wall Clock" (see all links below).

For the clock mechanism, I used the UTS-700 (56 x 56 x 28 mm), which is designed for larger hands. It specifies hands up to 120 mm, but I used larger ones (my minute hand is approximately 190 mm). The clock is a DCF clock and automatically synchronizes for daylight saving time.

For the case, I used the "CaseSmall.stl" file and enlarged it slightly (x: 101%, y: 101%, z: 105%).

Characters from Roman numerals, the binary system, the duodecimal system (base 12), and English were also used for the "numerals."

The "numerals" were attached to the wall using cut-to-size adhesive pads (e.g., from Pattex). A small steel nail (approx. 25 mm) holds the clock to the wall.

Edit (February 26, 2026): The hour and minute hands have since been replaced with 3D-printed versions: The minute hand is just under 190 mm long (measured from the axis), and the hour hand is about 110 mm. The minute hand weighs approximately 2 g, which my UTS-700 can still handle, although I'm not sure if I'm using the torque-enhanced version. I colored the "counterweights" white in Orcaslicer and printed them in two colors with the Bambu P1S, which, with the required six layers, only resulted in slightly more waste and time. I manually finished the mounting holes by hand using 3.5 mm and 5.5 mm HSS drill bits. The white counterweights become virtually invisible against the white clock case from a certain viewing distance. Of course, you can also print the hands in a single color, which creates nice effects at certain times (e.g., Mickey Mouse ears).

It was printed on a Bambu P1S with PLA:

Case:

0.20 mm

3 walls

4 top and bottom layers

15% infill (rectilinear)

Supports (for hanging)

Hands:

2 colors (white, black)

0.20 mm

2 walls

2 top and bottom layers

15% infill (rectilinear)

No supports
