Parametric Candle Mold — Two-Part Rectangular Block

English below

W pełni parametryczna dwuczęściowa forma do odlewania świec, zaprojektowana do druku 3D. Zewnętrzna bryła to prostopadłościenny blok podzielony pionowo wzdłuż płaszczyzny YZ na dwie symetryczne połówki. Wewnętrzna wnęka to stożkowy cylinder dostosowany do wybranych wymiarów świecy, z opcjonalnymi wzorami dekoracyjnymi odciskającymi się na powierzchni świecy. Kołki centrujące i gniazda na powierzchniach podziału zapewniają idealne dopasowanie obu połówek przy każdym użyciu. Śruby M3 przechodzące przez ściany przednie i tylne bloku mocno spinają formę podczas nalewania wosku.

Zaprojektowane w OpenSCAD — każdy wymiar jest parametrem. Średnica i wysokość świecy, grubość ścianki, styl dekoracji, liczba śrub i układ kołków — wszystko można zmienić bezpośrednio w pliku SCAD.

Funkcje

• Prostokątna zewnętrzna bryła — stabilna na stole, łatwa do ściśnięcia

• Cylindryczna wnęka z konfigurowalnym kątem pochylenia dla łatwego wyciągania świecy

• Pionowy podział wzdłuż płaszczyzny YZ — płaskie powierzchnie drukują się bez podpór

• System kołków centrujących i gniazd — kołki na lewej połówce, gniazda na prawej; gwarantują idealne dopasowanie

• Śruby M3 przez ściany przednie/tylne — łby śrub po jednej stronie, nakrętki po drugiej

• Opcjonalny lejek do nalewania wosku

• Opcjonalny otwór na knot w dnie formy

• Trzy style dekoracji:

  • Pionowe żłobienia (flety)

  • Spiralne żebra skręcone

  • Geometryczny wzór diamentowy

• W pełni parametryczna — sterowana jednym plikiem OpenSCAD z czytelnie opisanymi zmiennymi

Parametry

Ustawienia druku

⚠ Nie używaj PLA — mięknie w temperaturze nalewania wosku i ulegnie deformacji.

Instrukcja montażu i użytkowania

Czego potrzebujesz

• 2× wydrukowane połówki (lewa i prawa)

• Śruby M3, długość = szerokość bloku + 5 mm (np. M3×50 dla bloku 90 mm)

• Nakrętki M3

• Spray antyadhezyjny do form lub olej roślinny

• Knot z uchwytem lub wykałaczka

• Wosk (parafinowy, sojowy lub pszczeli)

Montaż

1. W razie potrzeby lekko przeszlifuj powierzchnie podziału, aby były płaskie.

2. Przeprowadź knot przez otwór w dnie formy i zamocuj go uchwytem lub wykałaczką na górze.

3. Nanieś cienką warstwę środka antyadhezyjnego lub oleju na wewnętrzną powierzchnię wnęki.

4. Złóż obie połówki — kołki centrujące wejdą w gniazda, zapewniając idealne dopasowanie.

5. Włóż śruby M3 przez otwory w ściankach przedniej i tylnej. Nakręć nakrętki po przeciwnej stronie i dokręć.

6. Ustaw formę pionowo na płaskiej powierzchni.

Nalewanie

1. Podgrzej wosk do zalecanej temperatury (zazwyczaj 65–75°C dla parafiny).

2. Nalewaj powoli przez lejek lub otwór górny.

3. Pozostaw do całkowitego ostygnięcia (co najmniej 2–4 godziny w temperaturze pokojowej lub 1 godzina w lodówce).

Wyjmowanie świecy

1. Odkręć nakrętki i wyjmij śruby.

2. Delikatnie rozłącz obie połówki — kąt pochylenia ułatwia wyciąganie.

3. Jeśli świeca przyklei się do formy, zanurz formę na chwilę w ciepłej wodzie (nie gorącej), aby lekko ją rozszerzyć.

Czyszczenie

• Wytrzyj nadmiar wosku z wnęki, gdy jest jeszcze ciepły.

• Umyj ciepłą wodą z mydłem.

• Nie używaj środków ściernych.

ENGLISH

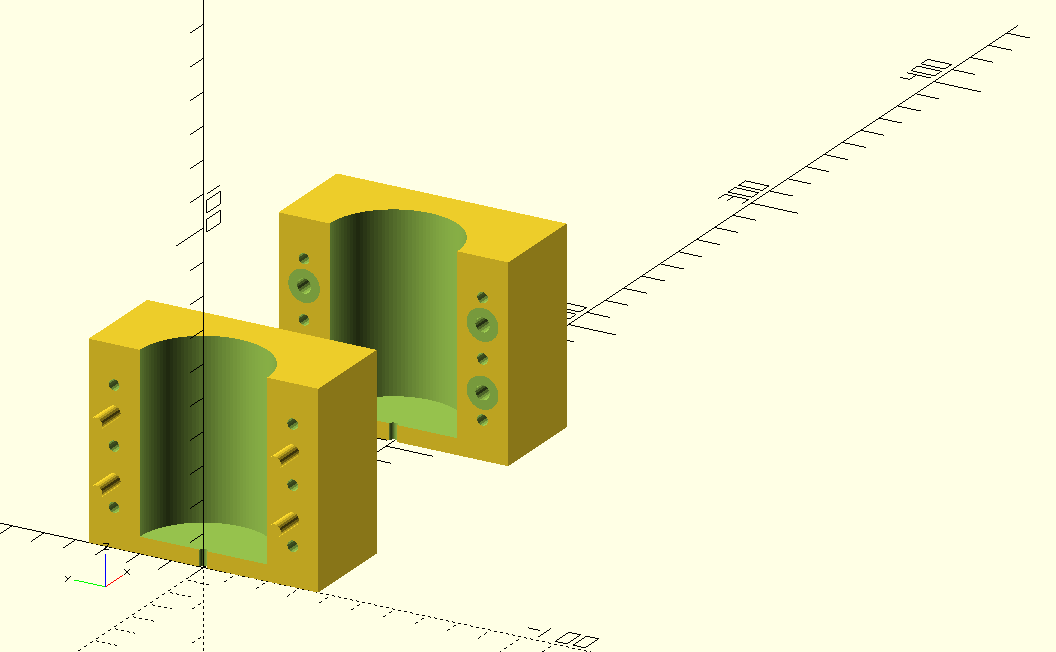

A fully parametric two-part candle mold designed for 3D printing. The external shape is a solid rectangular block that splits vertically along the YZ plane into two mirror halves. The internal cavity is a tapered cylinder sized to your candle dimensions, with optional decorative patterns embossed on the candle surface. Alignment pins and socket bosses on the mating faces ensure perfect registration every time, while M3 bolts through the front and back walls clamp the halves firmly together during pouring.

Designed in OpenSCAD — every dimension is a parameter. Change candle diameter, height, wall thickness, decoration style, bolt count, and pin layout directly in the customizer.

Features

• Rectangular block exterior — stable on the table, easy to clamp

• Cylindrical cavity with configurable draft angle for clean wax release

• Vertical split along the YZ plane — flat faces print without supports

• Alignment pin + boss system — pins on the left half, socket bosses on the right half; guarantees perfect half alignment

• M3 bolts through front/back walls — bolt heads on one side, nuts on the other; holds the mold shut under wax pressure

• Optional pour funnel at the top for easy filling

• Optional wick hole through the bottom

• Three decoration styles:

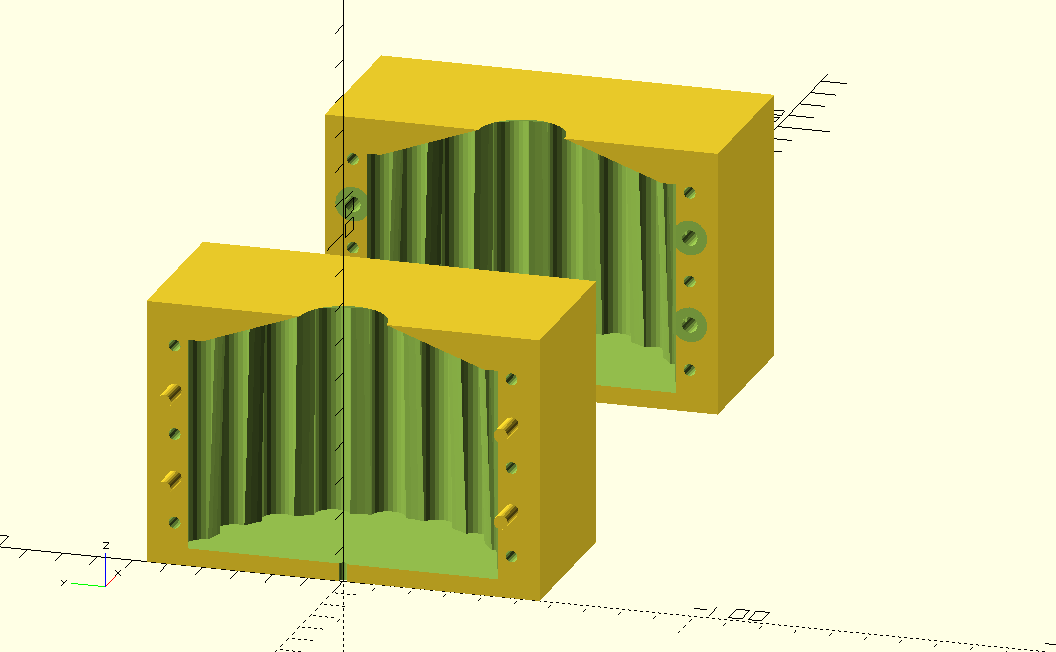

  • Vertical flutes

  • Helical twist ridges

  • Geometric diamond band

• Fully parametric — driven by a single OpenSCAD file with clearly labelled variables

Parameters

Print Settings

⚠ Do not use PLA — it softens at wax pouring temperatures and will deform.

Assembly & Usage Instructions

What you need

• 2× printed halves (left + right)

• M3 bolts, length = block width + 5 mm (e.g. M3×50 for 90 mm block)

• M3 nuts

• Mold release spray or vegetable oil

• Pre-waxed wick with wick holder or toothpick

• Wax (paraffin, soy, or beeswax)

Assembly

1. Lightly sand the mating faces flat if needed.

2. Thread the wick through the wick hole in the bottom and secure it with a wick holder or toothpick across the top.

3. Apply a thin coat of mold release spray or oil to the inner cavity surface.

4. Mate the two halves together — alignment pins will click into their socket bosses, ensuring perfect alignment.

5. Insert M3 bolts through the holes in the front and back walls. Thread nuts on the opposite side and tighten firmly.

6. Stand the mold upright on a flat surface.

Pouring

1. Heat wax to the recommended temperature (typically 65–75°C for paraffin).

2. Pour slowly through the funnel or top opening.

3. Allow to cool completely (at least 2–4 hours at room temperature, or 1 hour in the refrigerator).

Demolding

1. Remove nuts and bolts.

2. Gently separate the two halves — the draft angle helps release.

3. If the candle sticks, place the mold briefly in warm water (not hot) to slightly expand it.

Cleaning

• Wipe excess wax from the cavity while still warm.

• Wash with warm soapy water.

• Do not use abrasive cleaners.
