Flexible Lötrauchabsaugung für 120mm Lüfter mit Aktivkohlefilter und Tischklemme

Beschreibung

Dies ist eine modulare Lötrauchabsaugung, die für Standard-120mm-Lüfter und Aktivkohle-Filtermatten entwickelt wurde. Das Besondere: Gehäuse und Trichter sind so optimiert, dass sie an einem flexiblen Scharnierarm (Schwanenhals) mit Tischklemme befestigt werden können. Dadurch lässt sich der Lüfter präzise über der Lötstelle positionieren, um den Rauch direkt dort einzufangen, wo er entsteht.

Highlights:

• Punktgenaue Absaugung: Durch den flexiblen Arm extrem effektiv.

• Günstige Filter: Nutzt Standard-Aktivkohlematten (ca. 10mm dick), die man selbst zuschneiden kann.

• Leise & Stark: Optimiert für 120mm PC-Lüfter (deutlich leiser als kleine 40mm oder 60mm Standard-Absauger).

• Einfacher Aufbau: Alle Teile sind für den Druck mit PLA optimiert (stabil und leicht).

Stückliste (Was du brauchst)

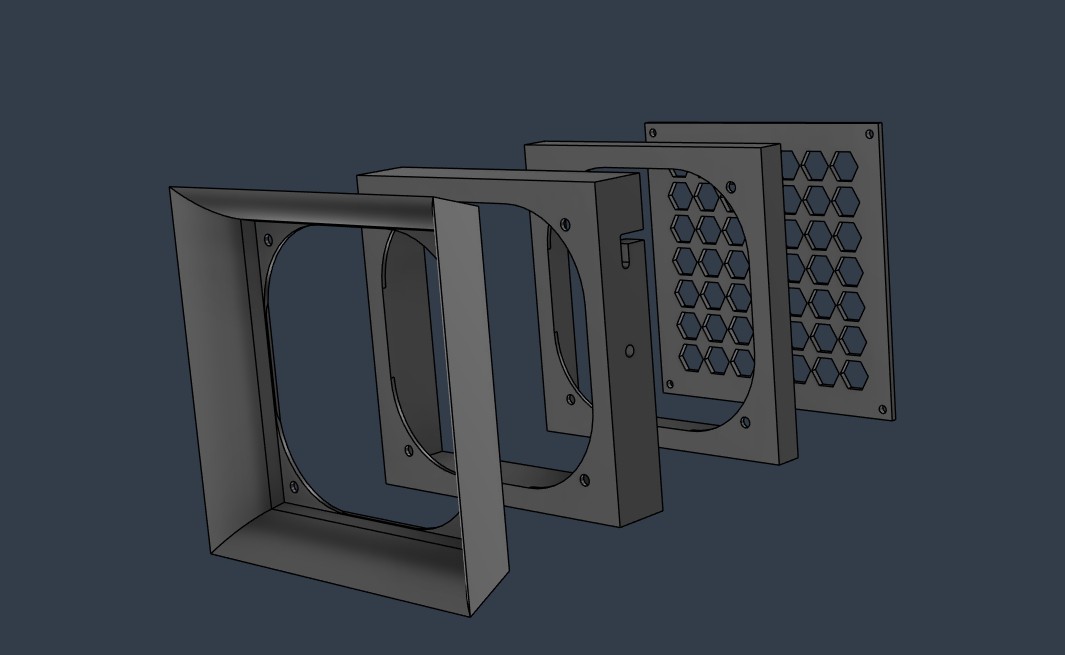

• Gedruckte Teile:

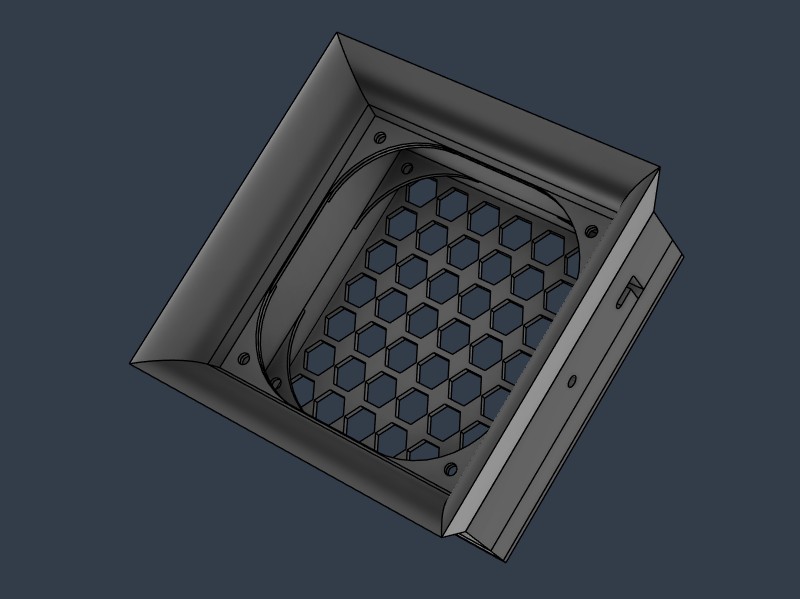

  • 1x Lüfterhalter (Basisgehäuse)

  • 1x Filterhalter (Einsatz für die Matte)

  • 1x Deckel (Verschluss für den Filter)

  • 1x Trichter (Ansaugstutzen für besseren Flow)

• Zusätzliche Hardware:

  • 1x 120mm PC-Lüfter (12V empfohlen)

  https://www.amazon.de/dp/B0BG1DKXZM?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

  • Aktivkohle-Filtermatte (zuschneiden auf das Maß des Halters)

  • Flexibler Arm mit Tischklemme: [Hier den Link zu deinem Arm einfügen, z.B. von Amazon/AliExpress]

  https://www.amazon.de/dp/B09LCKCHFL?ref=ppx_yo2ov_dt_b_fed_asin_title

  • Schrauben: 4x M3 (je nach deinen Bohrungen) zur Befestigung von Lüfter und Arm-Adapter.

  • Schmelzmuttern M3

Druckeinstellungen (Empfehlung)

• Material: PLA (ist steifer und leichter für den Schwanenhals-Arm als TPU).

• Infill: 15-20% (Gyroid empfohlen für Stabilität).

• Wände: 3 Wandlinien (Perimeter) für stabile Schraublöcher.

• Layerhöhe: 0.2mm für eine gute Optik und Passgenauigkeit.

• Support: Nur beim Lüfterhalter an den Überhängen der Schraublöcher nötig (je nach Ausrichtung).

Anleitung zum Zusammenbau

1. Filter zuschneiden: Schneide die Aktivkohlematte passend für den Filterhalter zu.

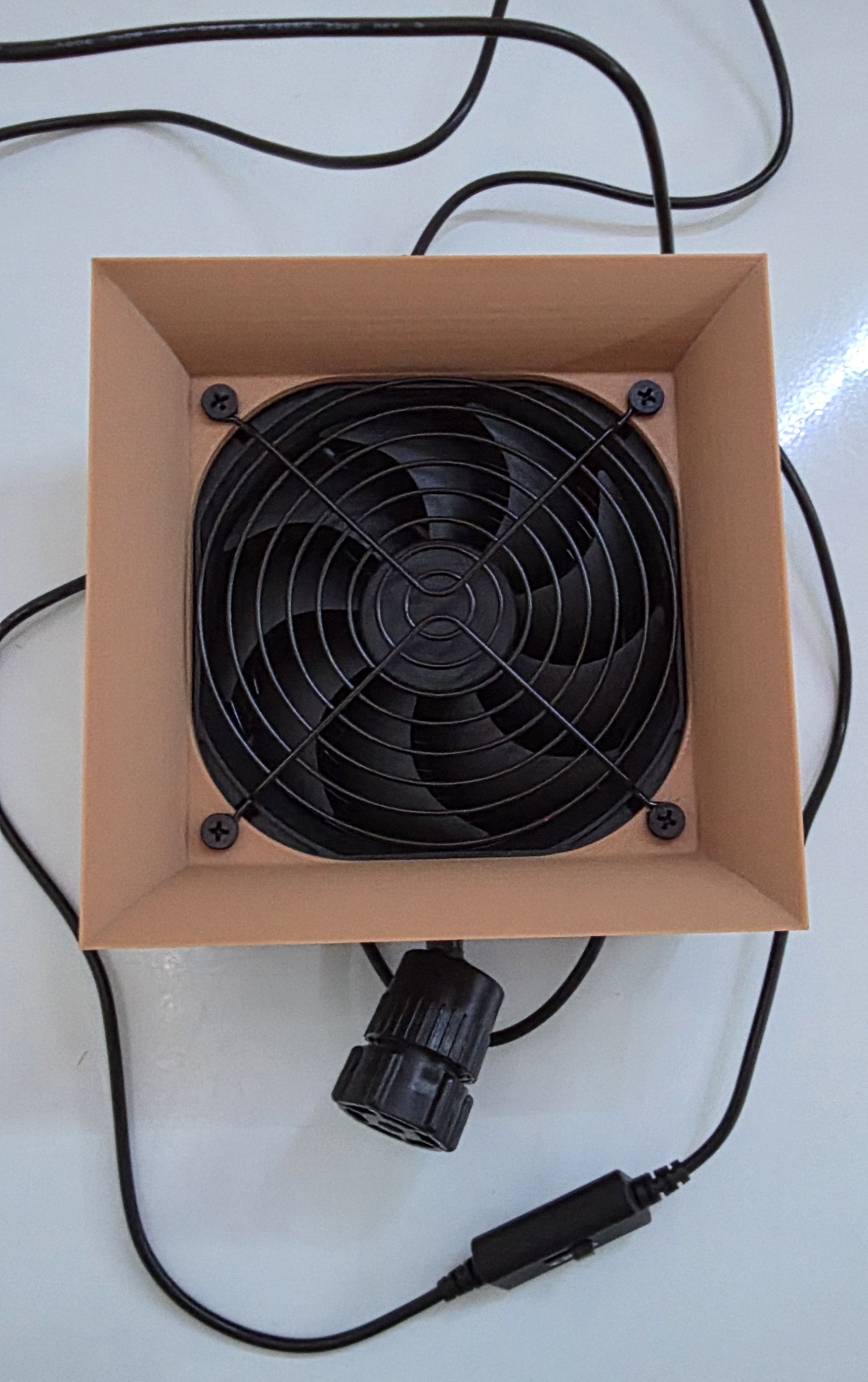

2. Lüfter einbauen: Setze den Lüfter so in den Lüfterhalter ein, dass die Luft durch den Filter nach hinten ausgeblasen wird. (Schrauben vom Lüfter können verwendet werden)

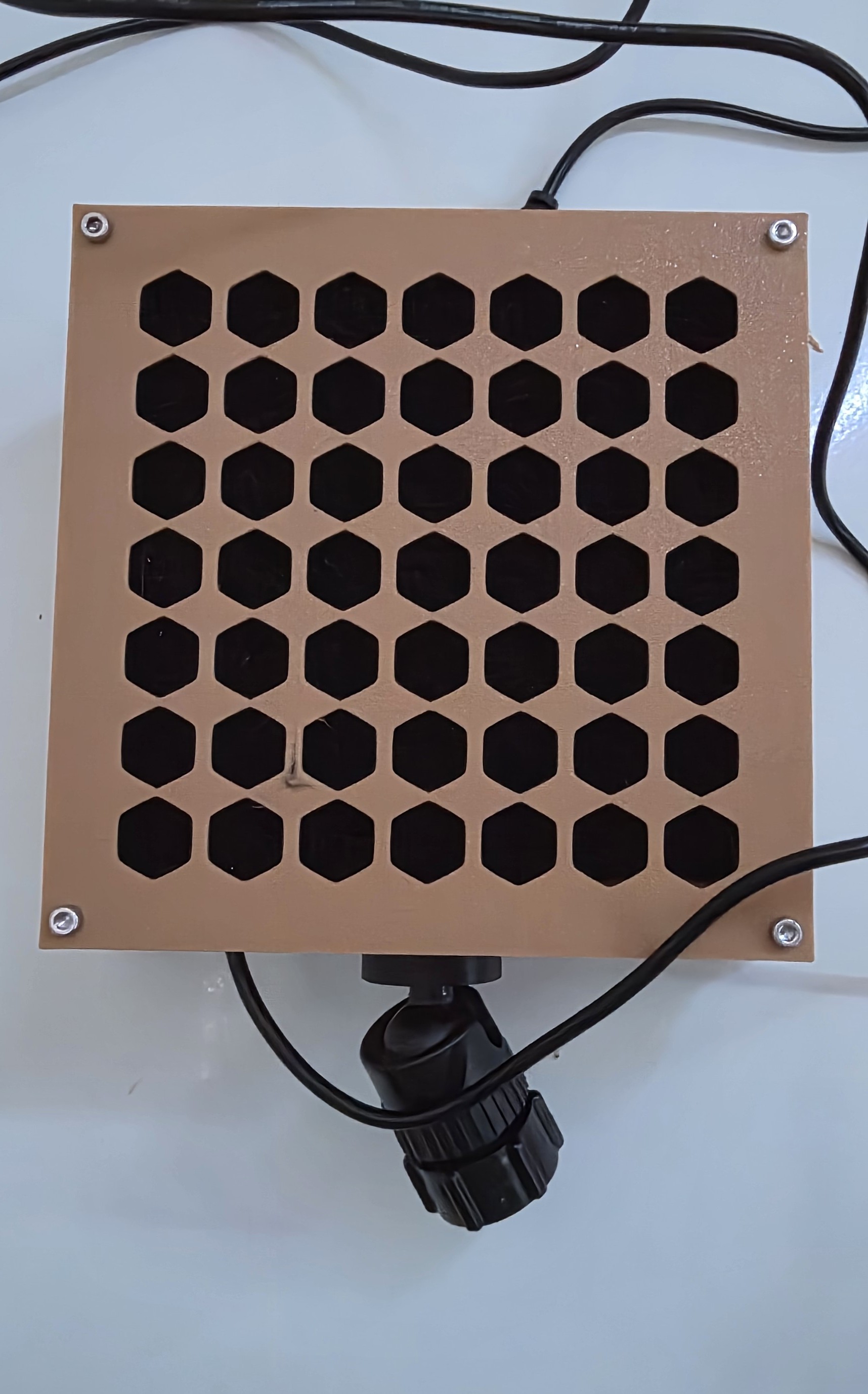

3. Filter sichern: Schiebe den Filterhalter mit der Matte ein und fixiere ihn mit dem Deckel.

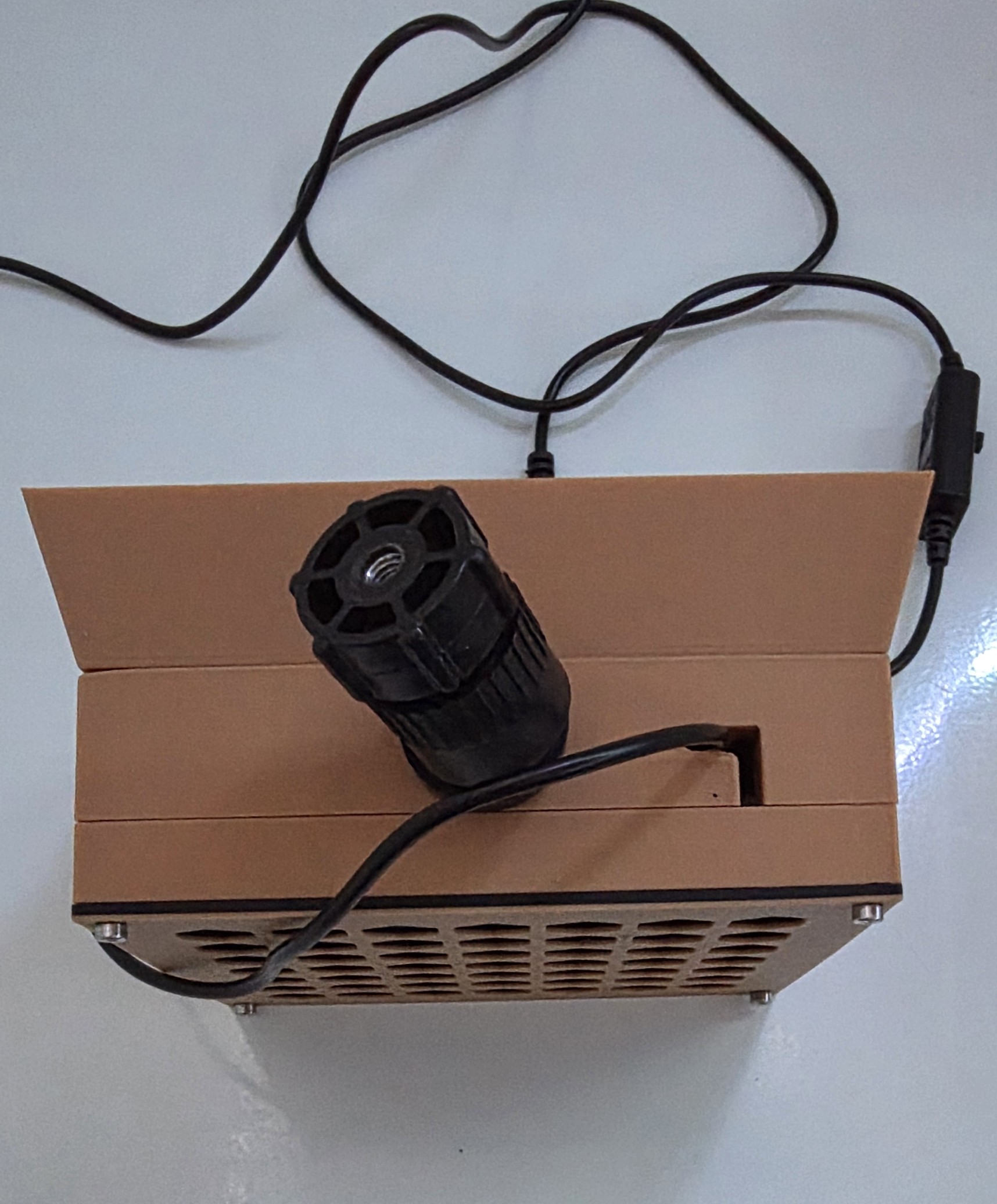

4. Montage: Befestige den Trichter vorne. Schraube den Adapter für den flexiblen Arm an die vorgesehene Stelle.

5. Einsatz: Klemme den Arm an den Tisch und richte die Absaugung ca. 10-15cm über deiner Lötstelle aus.
