🧩 Komponenten
Für den Zusammenbau werden folgende Teile benötigt:

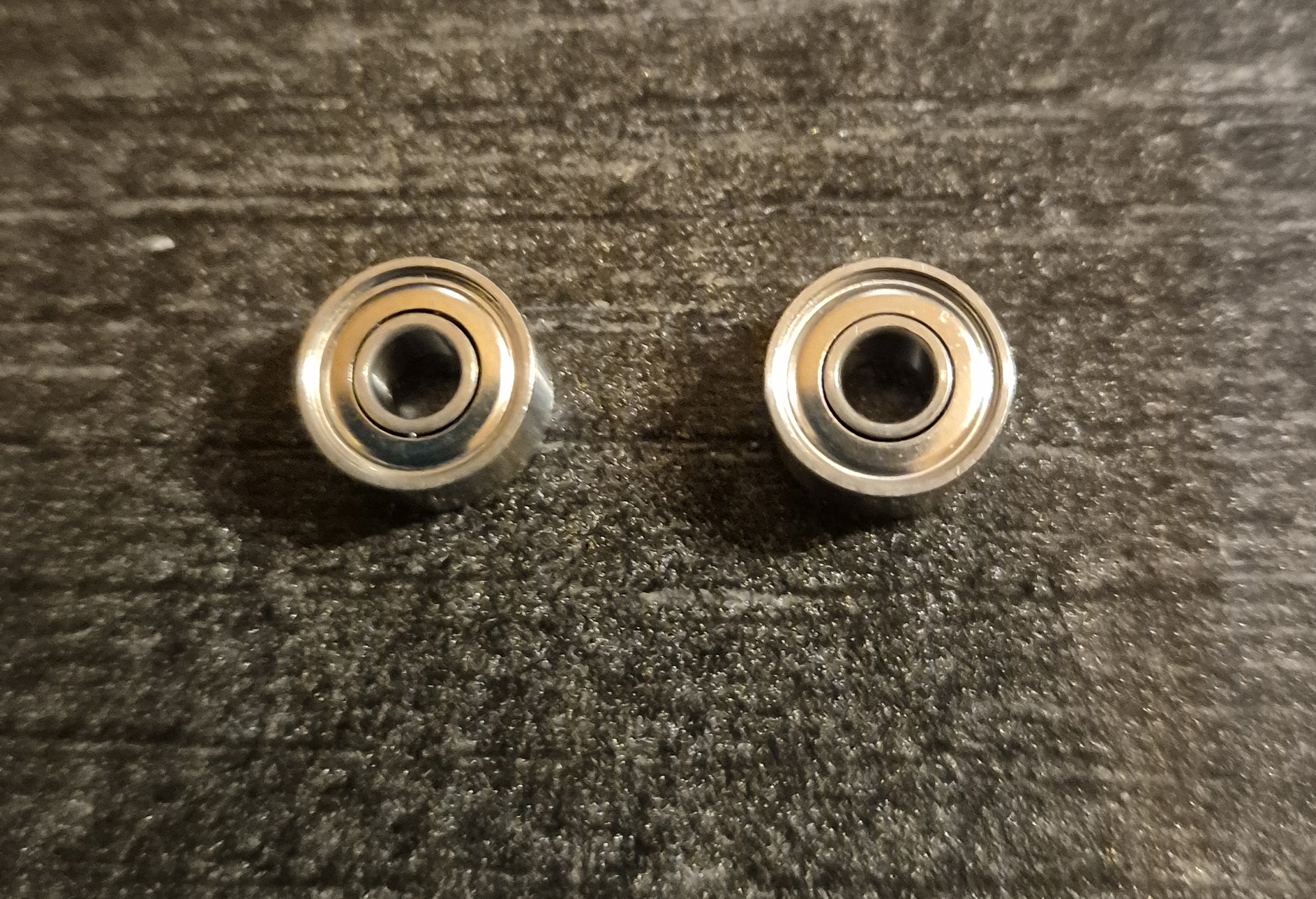

🔘 2× Rillenkugellager 693 ZZ (3×8×4 mm)

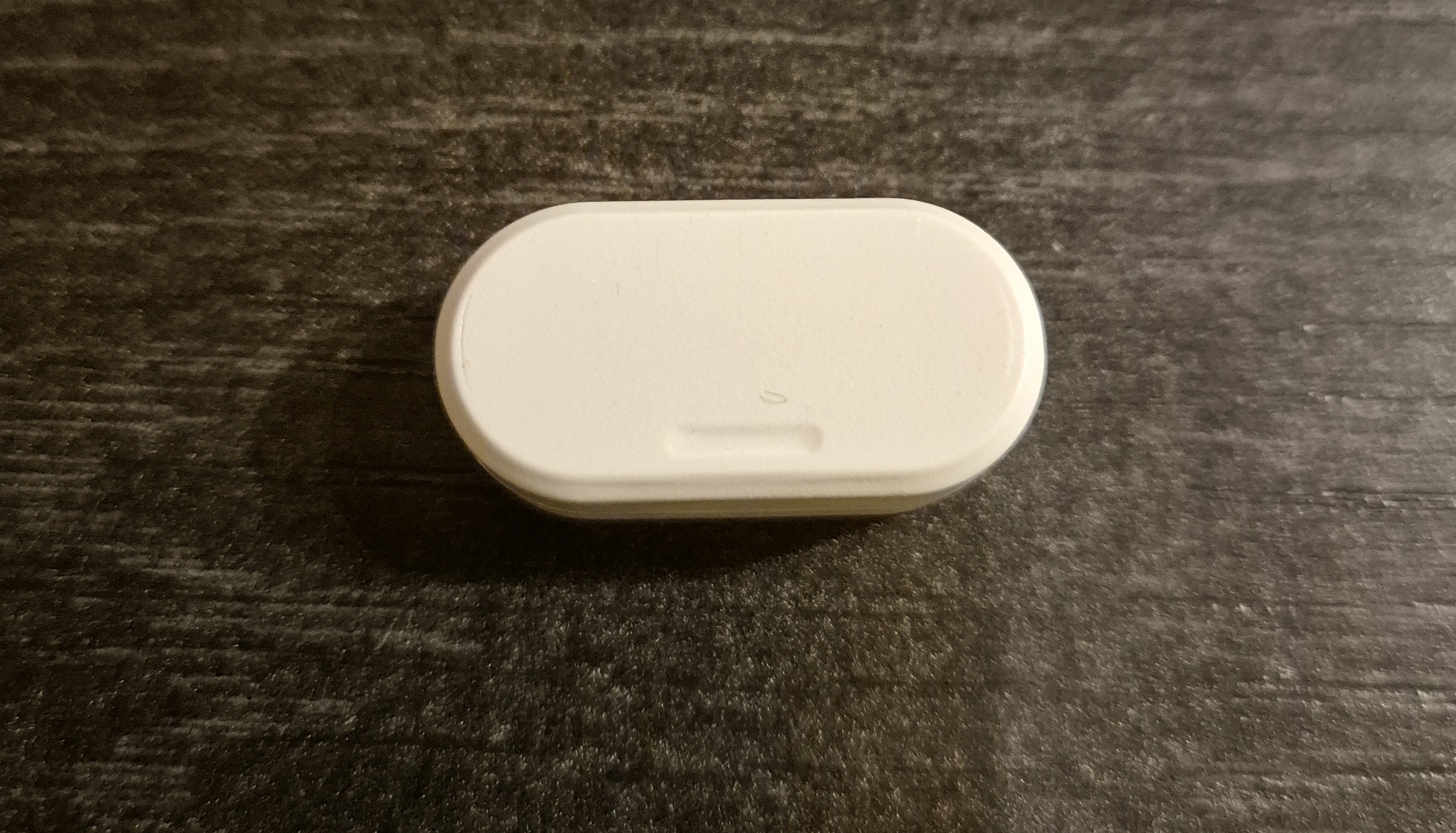

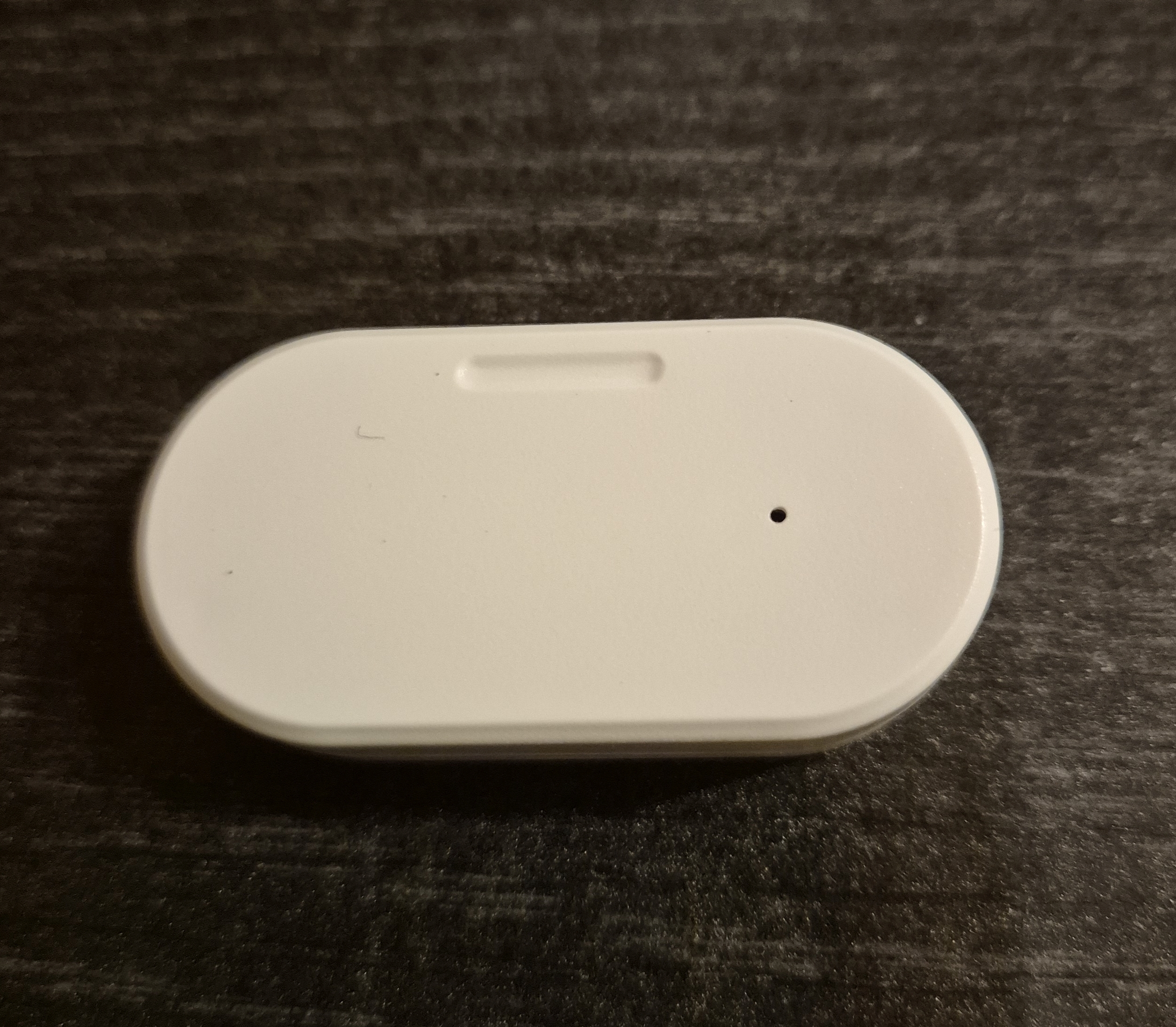

📡 Magnetsensor-Modul (siehe Link unten)
🔩 Optional: Schrauben zur Befestigung am Tor
Sensor (Beispiel):
https://de.aliexpress.com/item/1005012061155760.html
🖨 Druckinformationen
Empfohlene Einstellungen:
Material: PLA oder PETG
Layerhöhe: 0,2 mm
Infill: 20–40 %
Wandlinien: 3–4
Support: nicht erforderlich
Druckausrichtung:
Gehäuse flach auf der Rückseite
Haltearme ebenfalls flach
⚙ Montage
Die Kugellager in die vorgesehenen Aufnahmen der beiden Arme einsetzen.

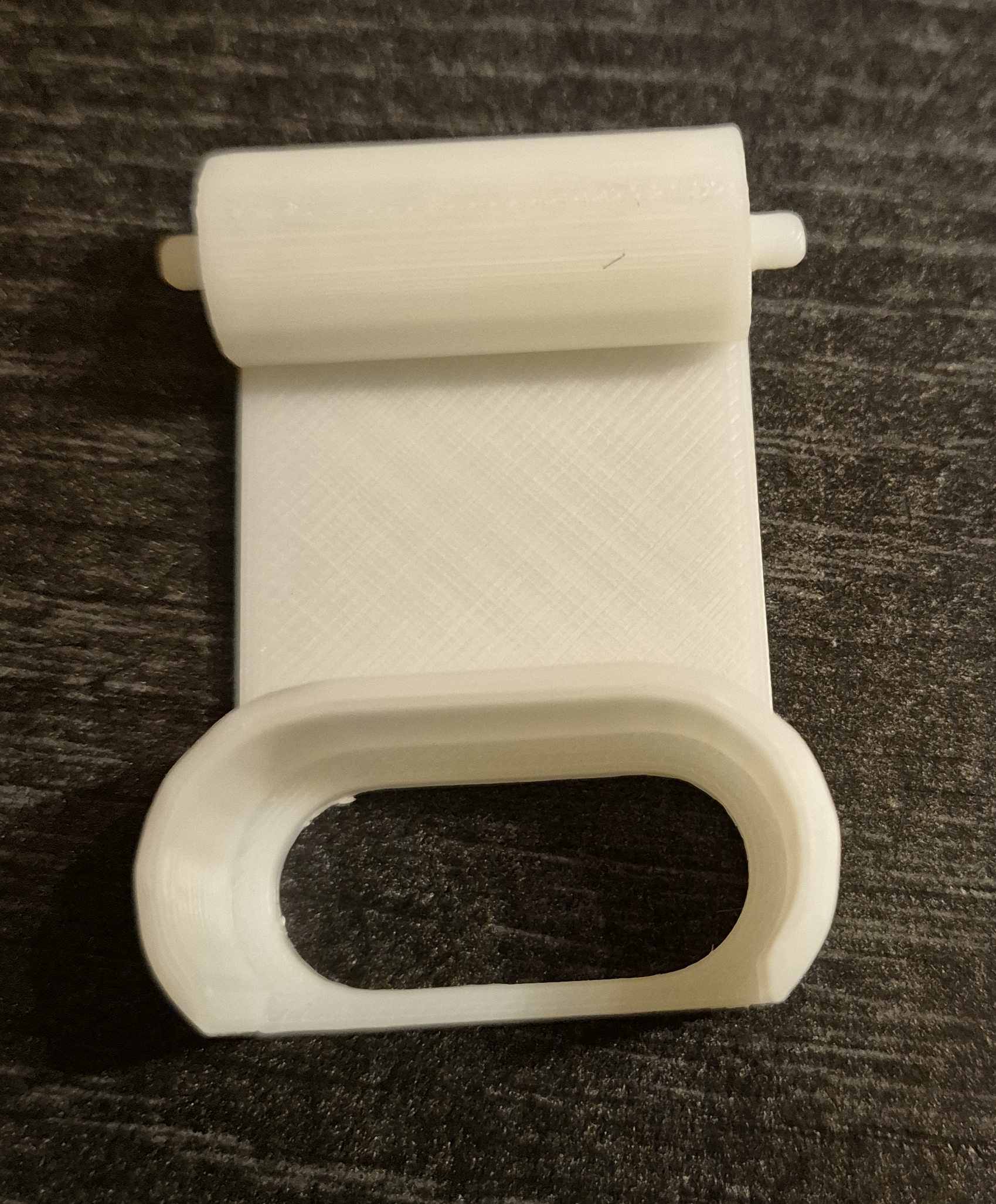

Arme in das Hauptgehäuse einclipsen bzw. einsetzen.
Sensor in das Gehäuse einlegen.
Bauteil am Garagentor befestigen.
💡 Funktionsweise
Die integrierten Kugellager sorgen für eine leichtere und reibungsarme Bewegung.

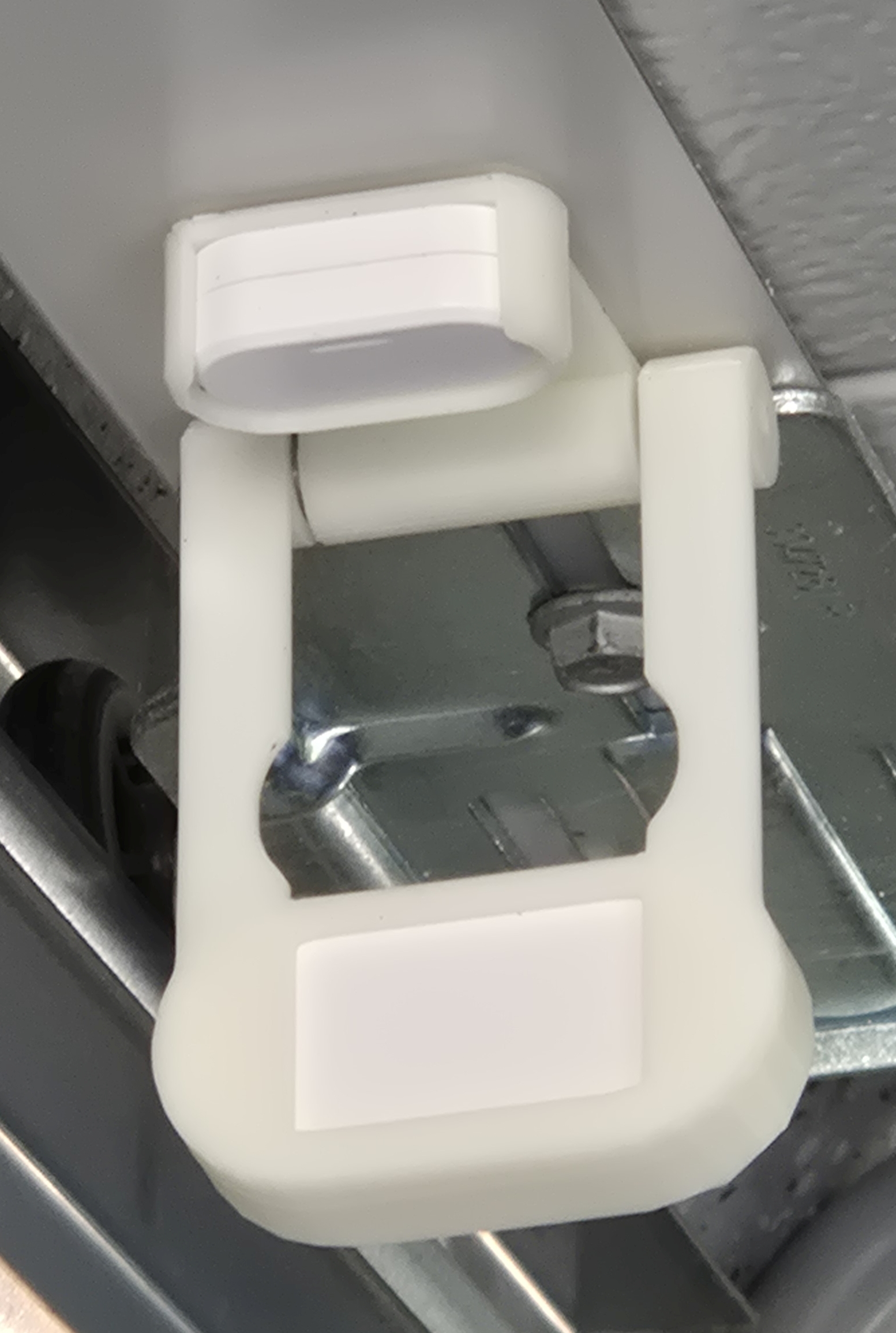

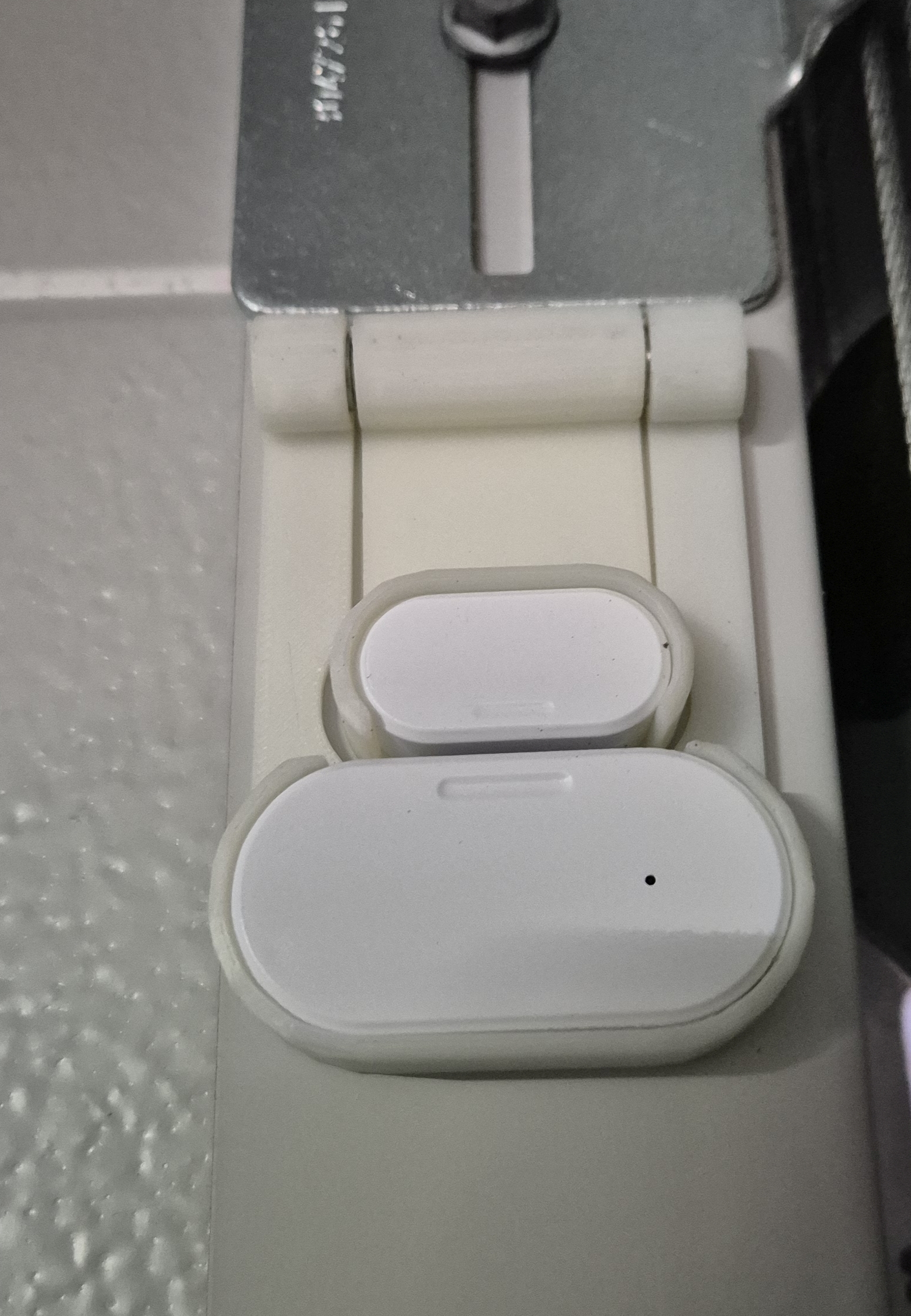

Der Sensor erkennt die Position des Tores über den Flip-Mechanismus.
🔧 Hinweise
Je nach Drucker kann ein leichtes Nacharbeiten der Lageraufnahme nötig sein.
PETG wird empfohlen, wenn das Teil Temperaturschwankungen ausgesetzt ist.
Bei Spiel in den Lagern ggf. mit minimalem Kleber sichern.
✏ Änderungen gegenüber Original
Aufnahme für 693 ZZ Kugellager hinzugefügt
Anpassung für spezifischen Magnetsensor
