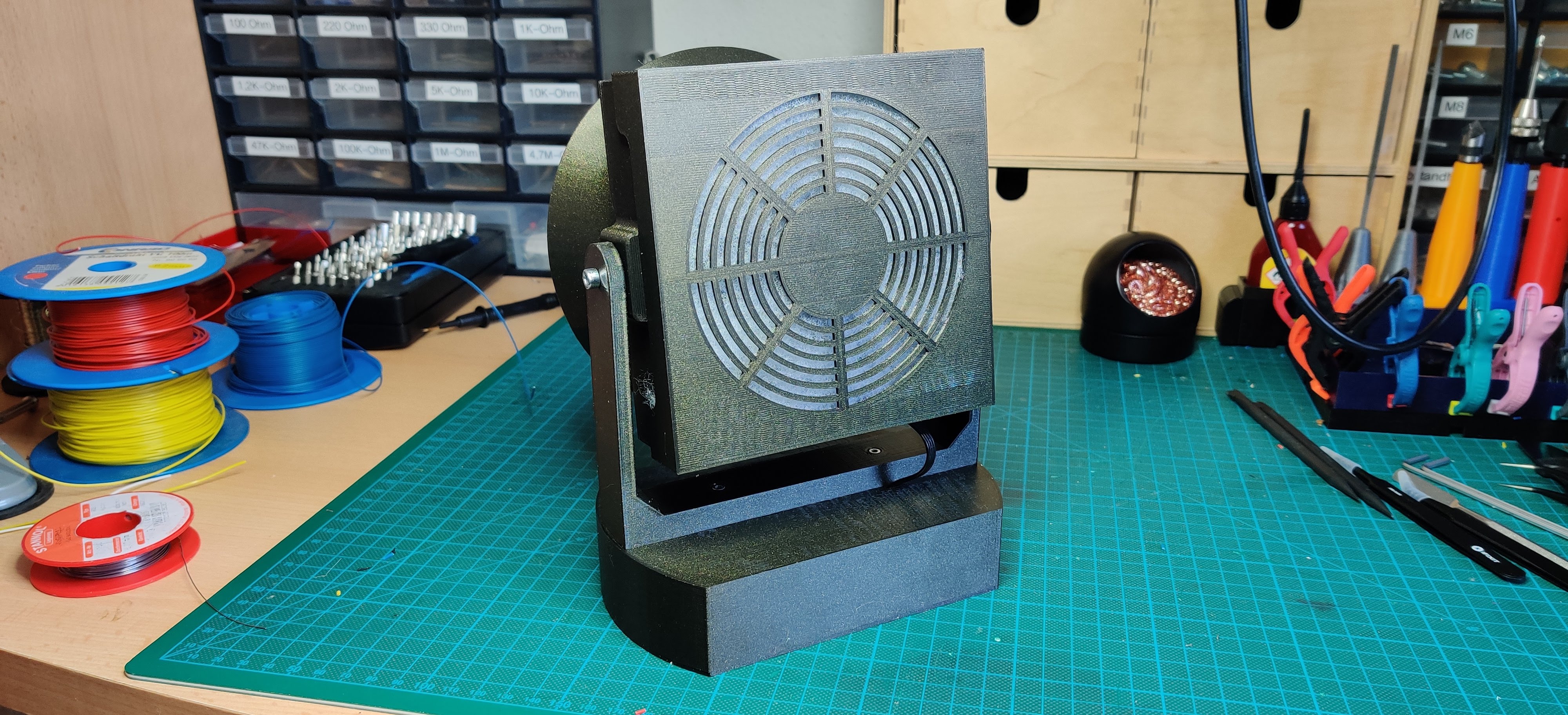

Die Lötrauchabsaugung ist für einen 120mm PC Lüfter geeignet.
Die vordere Abdeckung wir mit dem Rahmen verklebt.
Je nach Tiefe des Lüfters, kann es sein das man auch noch den Distanzrahmen benötigt, dann wird dieser ebenfalls mit dem Rahmen verklebt.
Der Lüfter wird eingesetzt und dann wird alles gemeinsam incl. der hinteren Abdeckung mit 4 Stk. M4x35mm Schrauben verschraubt.

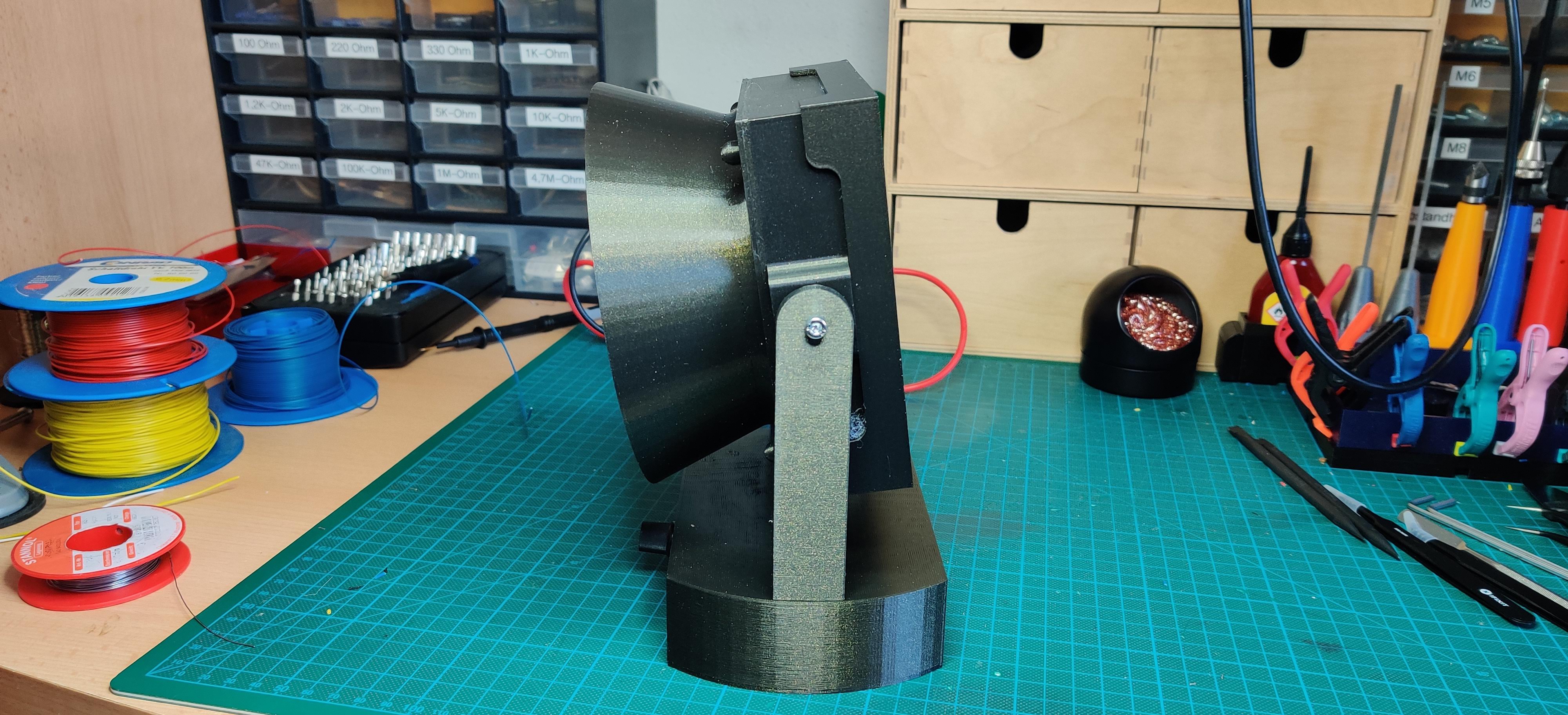

Den Schwenkbügel am Sockel mit 2 Stk. M3x12mm befestigen und die Absaugung ebenfalls mit 2 Stk. M3x12mm Schrauben am Schwenkrahmen befestigen.
Die Filtermatte zuschneiden und in die Filterabdeckung legen, diese dann hinten auf den Rahmen stecken.
Ich verwende für den Betrieb ein altes Netzteil von einem Rasierer sowie ein 12V PWM Modul (gibt’s bei den allseits bekannten Am… und AL… Shops um wenige Euros.
Damit lässt sich der Lüfter stufenlos steuern.
Gutes Gelingen!
Sollte euch das Projekt gefallen, würde ich mich über eine kleine Freundschaftsspende in die Kaffeekasse freuen.
Print instructions
Alle Teile lassen sich mit den Standard Einstellungen PLA drucken.
Ich habe dafür PLA Vertigo Galxy von Fillamentum verwendet.
