QIDI Q1 Pro Light

(ENG)

It happened to me relatively soon that the lighting stopped working on my QIDI Q1 printer. The LED strip was bad. Probably thanks to the high temperatures, who knows...

Based on a suggestion by @Damien_304779 I made my own version extended by 90 mm, for the use of a better (10 mm, 240 led\m) but mainly longer LED strip. There is much, much more light...

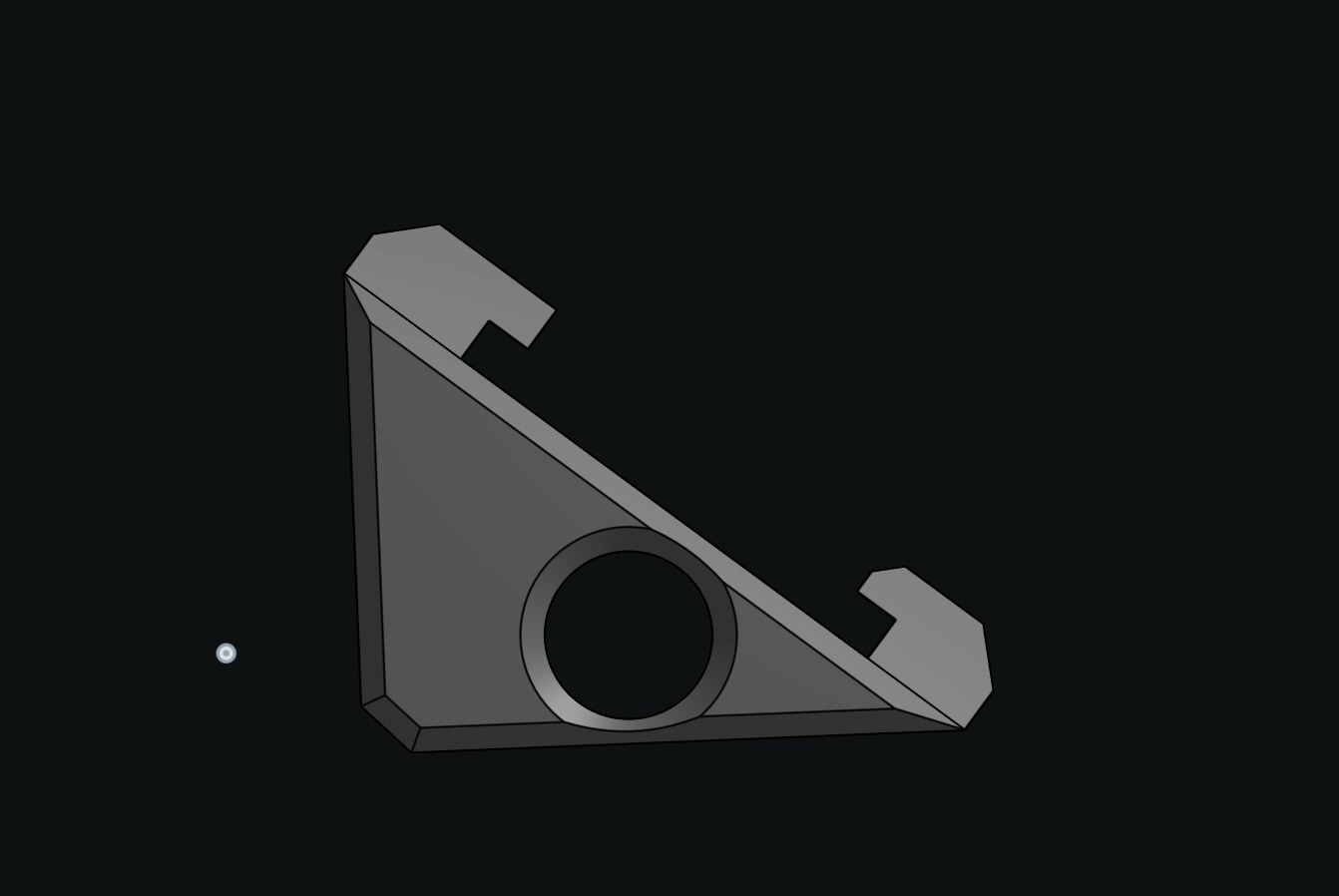

- This printed holder is at an angle of 51° and the table and the model are therefore better illuminated.
- the printed holder is divided into two parts for easier printing. Use a piece of filament and super glue to connect the two parts. (there is no need to glue, after screwing the position is secured_ But the holder is easier to handle)
- the holder is designed to fit the original holes, so there is no need to modify or change anything, just unscrew the original led strip and screw this holder onto the original holes.
- the led strip does not need to be glued to the holder, just insert it into the designed rails.
- if you connect the strip in parallel, (explanation below) the holder contains a hole through it, to pass the wire through.

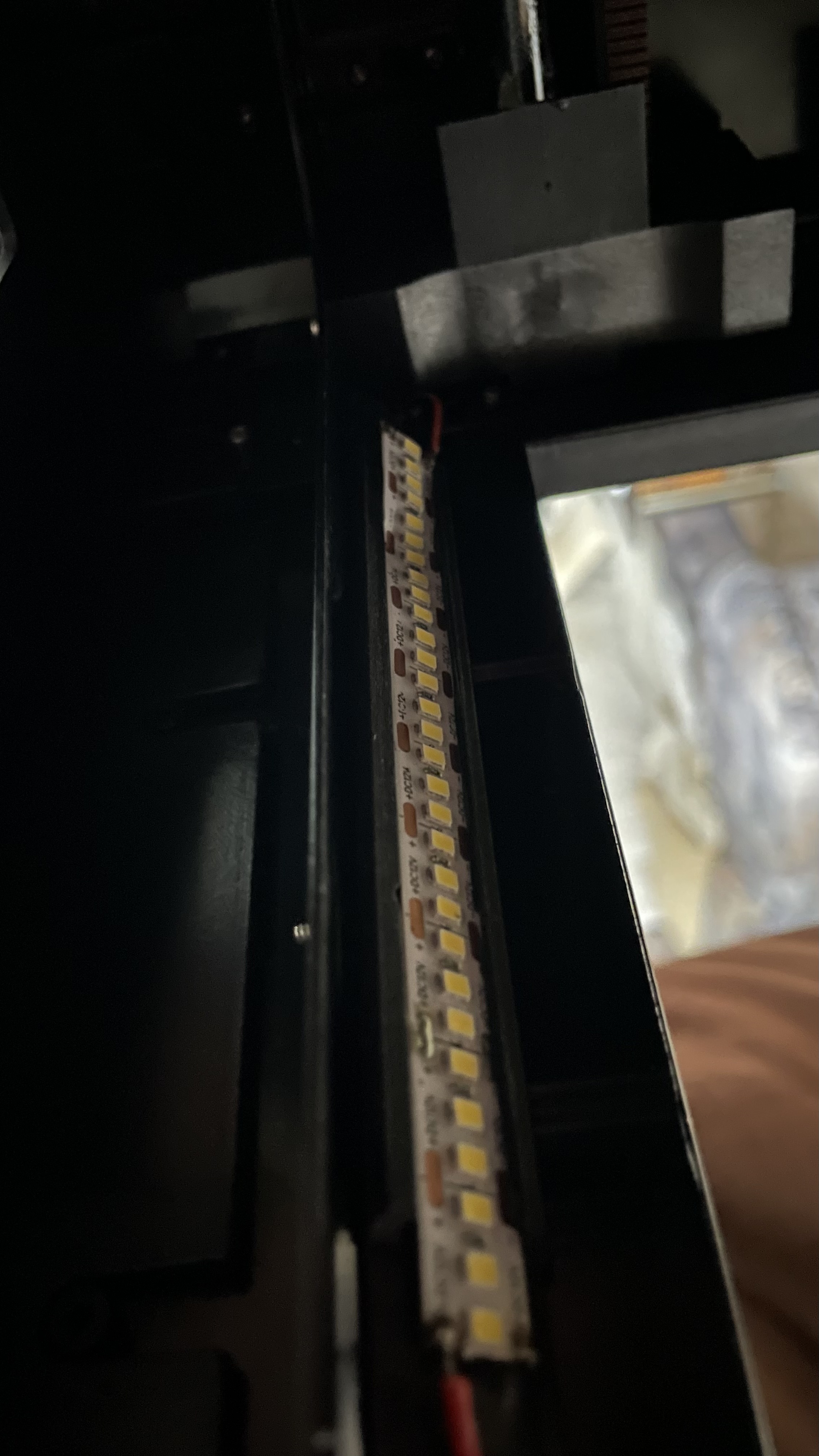

Sorry for the bad photo quality, I know… But it's really bad to take pictures from the printer to the outside xD

ATTENTION!
1) The LED strip used works on 24V! Either use only the 24V version of the LED strip, or connect 2x 12V pieces of LED strip in parallel! Otherwise, the LED strip will be damaged.
2) Please print only with materials more resistant to higher temperatures, such as ABS, ASA, maybe even better PETG, etc. It is hot in the printer chamber, and the LED strip itself heats up.

______________________________________________________________

(CZE)

Relativně brzo se mi stalo, že mi na tiskárně QIDI Q1 přestalo fungovat osvětlení. Byl špatný LED pásek.  Asi díky vysokým teplotám, kdo ví...

Na základě návrhu uživatele @Damien_304779 jsem si udělal vlastní prodlouženou verzi o 90mm, pro použití lepšího (10mm,240led\m) ale hlavně delšího LED pásku. Světla je mnohem mnohem více...
- Tento tištěný držák je pod úhlem 51° a stůl i model je tedy lépe osvětlen.
- tištěný držák je rozdělen na dvě části pro snadnější tisk. Pro spojení obou částí použijte kousek filamentu a super glue. (lepit není potřeba, po přišroubování je pozice zajištěna_ S držákem se ale lépe manipuluje)
- držák je navržen tak, aby pasoval na původní otvory, není tedy potřeba nic upravovat ani měnit, pouze se odšroubuje původní led pásek, a na původní otvory se přišroubuje tento držák.
- led pásek není potřeba na držák lepit, stačí pouze zasunout do navržených kolejnic.
- pokud budete zapojovat pásek paralenně, (vysvětlení níže) obsahuje držák otvor skrz, pro protažení vodiče.

Omlouvám se za špatnou kvalitu fotografie, já vím….  Směrem z tiskárny ven se ale opravdu špatně foti xD

POZOR!
1) Použitý LED pásek funguje na 24V! Buďto použijte pouze 24V verzi LED pásku, nebo zapojte 2x 12V kousky LED pásku paralérně! Jinak dojde k  poškození LED pásku.
2) Tiskněte prosím pouze z materiálů odolnějších vyšším teplotám, jako je ABS, ASA, možná i lepší PETG a pod. V komoře tiskárny je teplo, a zahřívá se trochu i samotný LED pásek.
