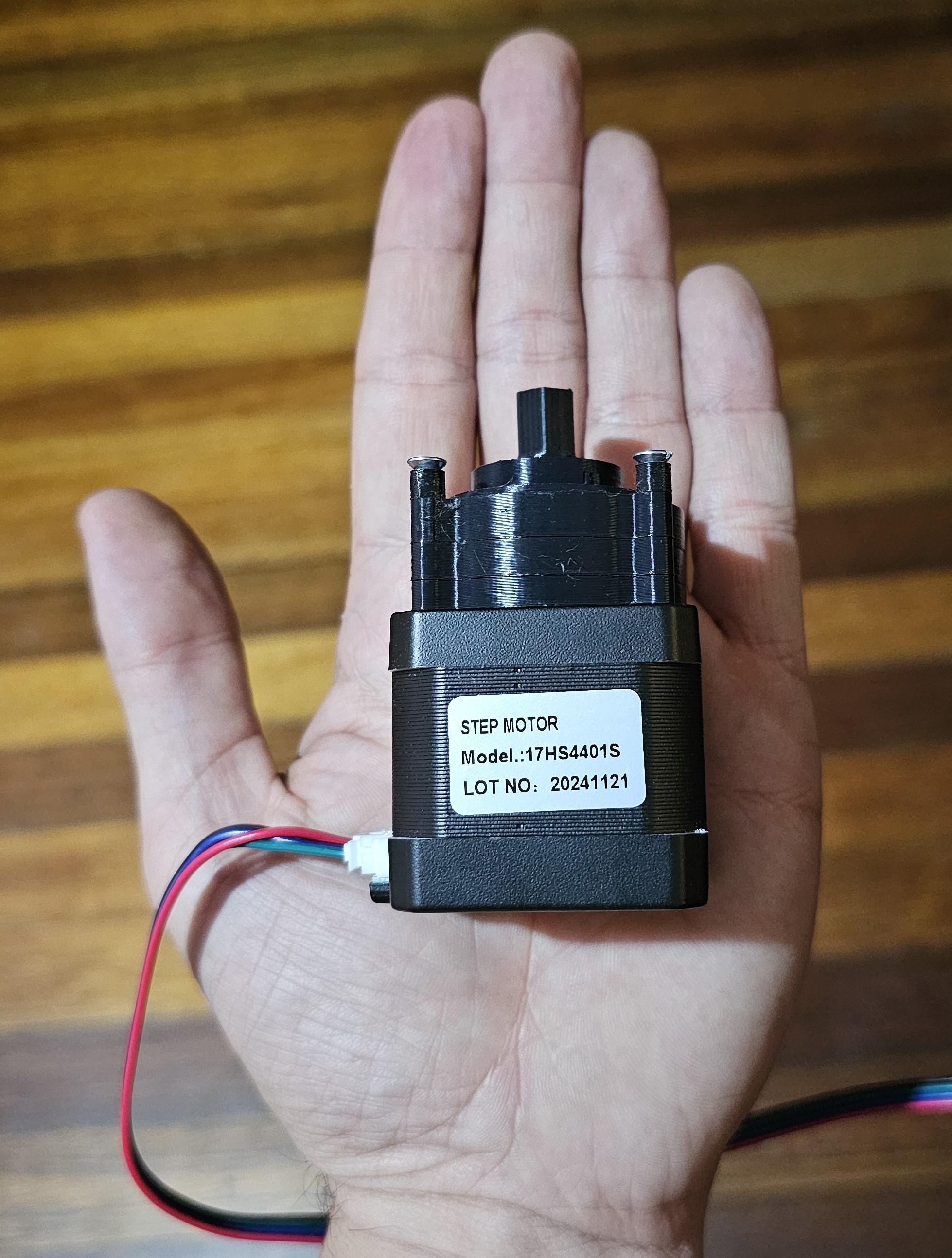

This is a tiny cycloidal drive built to fit a standard NEMA17 stepper motor
- Ocena
- 0 / 5
- Polubienia
- 14
- Pobrania
- 178
- Wydruki
- 1
- Wyświetlenia
- 914
- Oceny
- 0
Aktualizacja u źródła:
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Mechanical Parts
- Licencja
- Creative Commons — Attribution

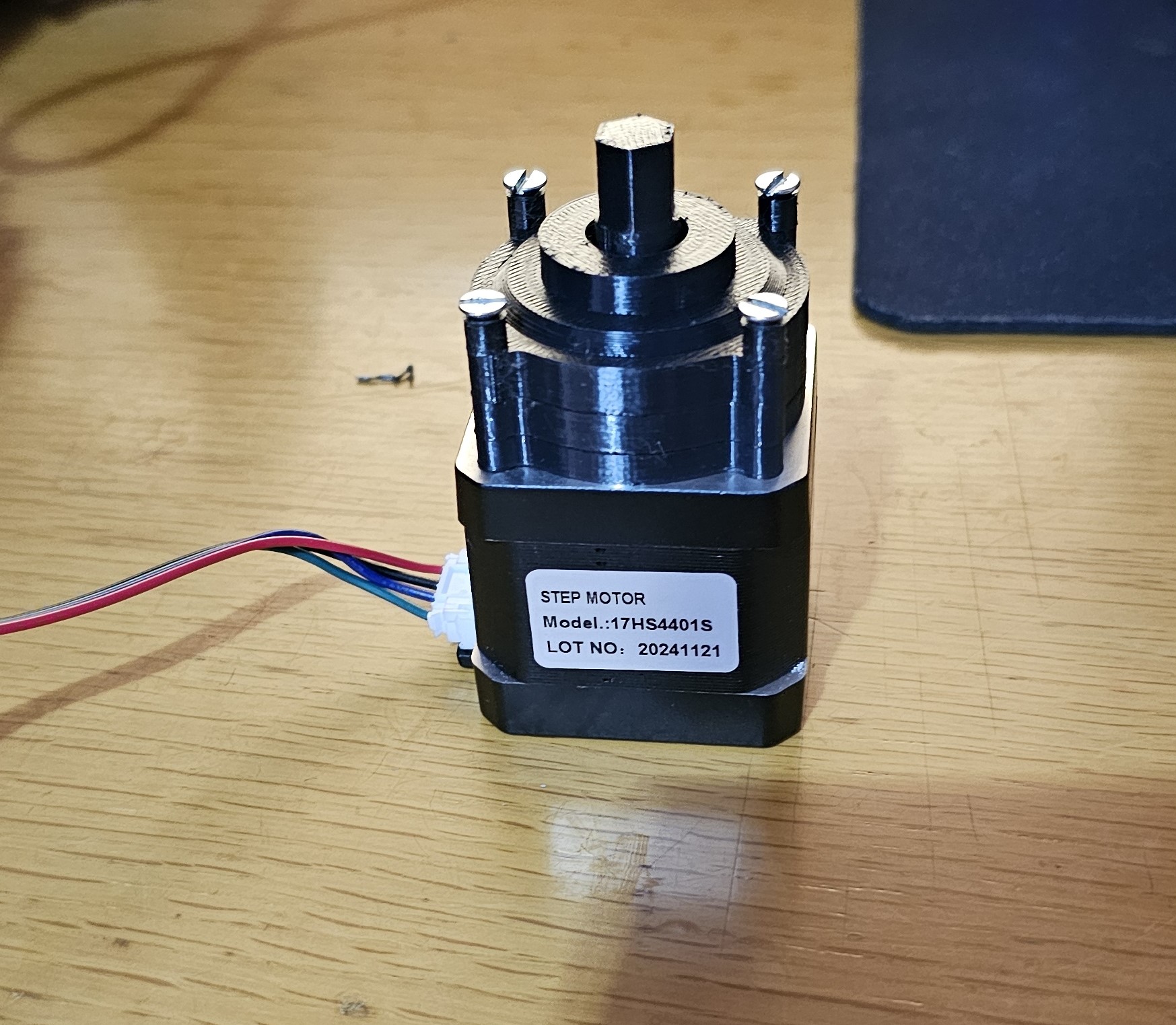

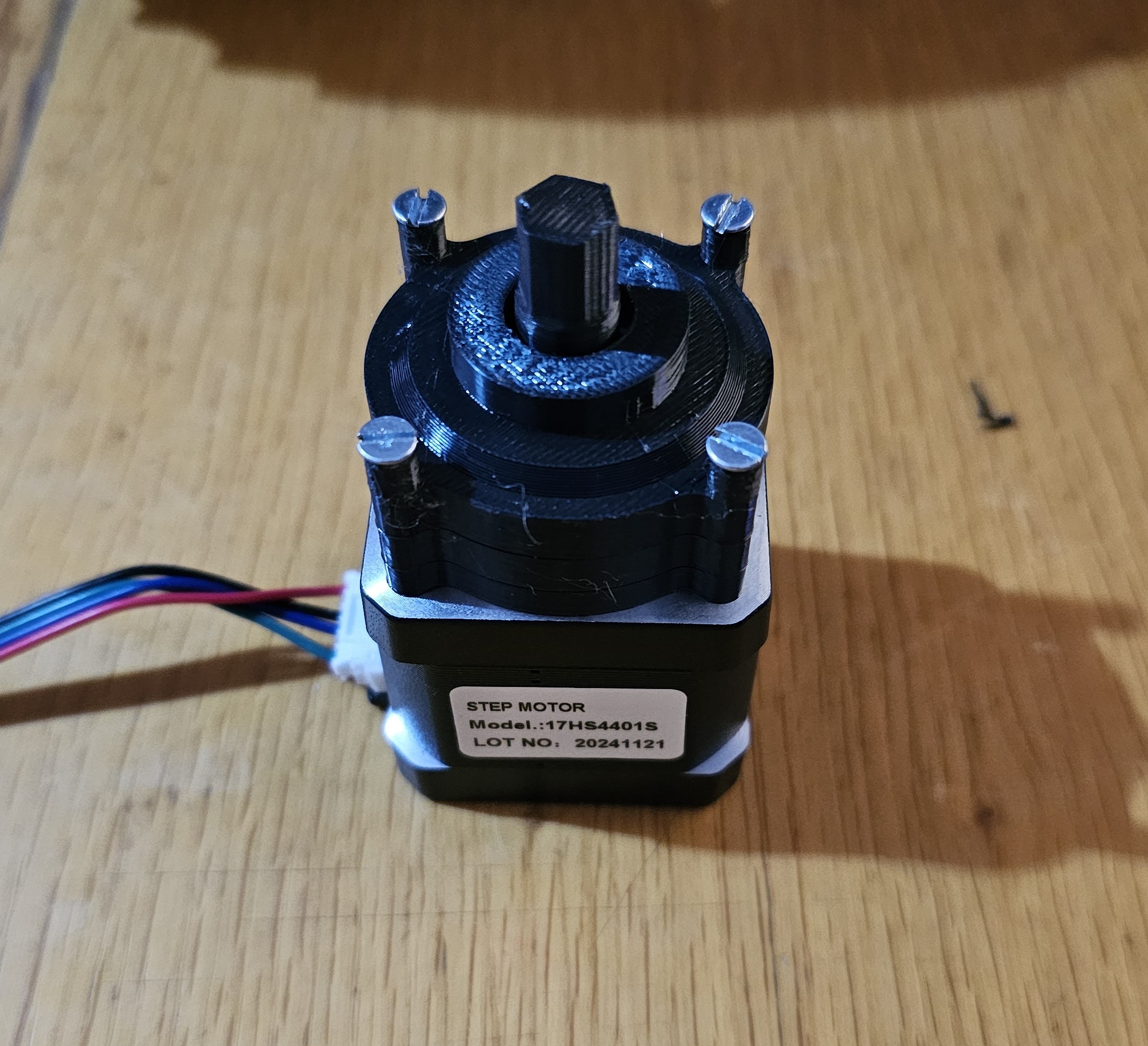

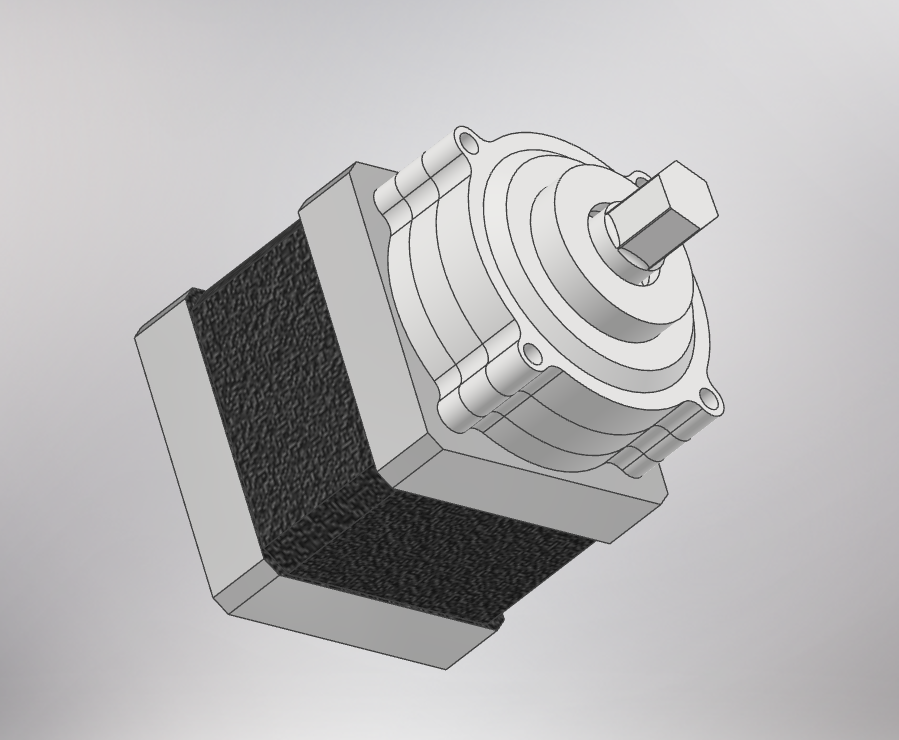

This is a tiny cycloidal drive designed to fit a NEMA17 stepper motor
Reduction: 19:1
The cycloidal ring has been designed to be interchangeable, so if you want to fit a higher/lower ratio cycloidal setup, you only have to print the disk and the outer ring.

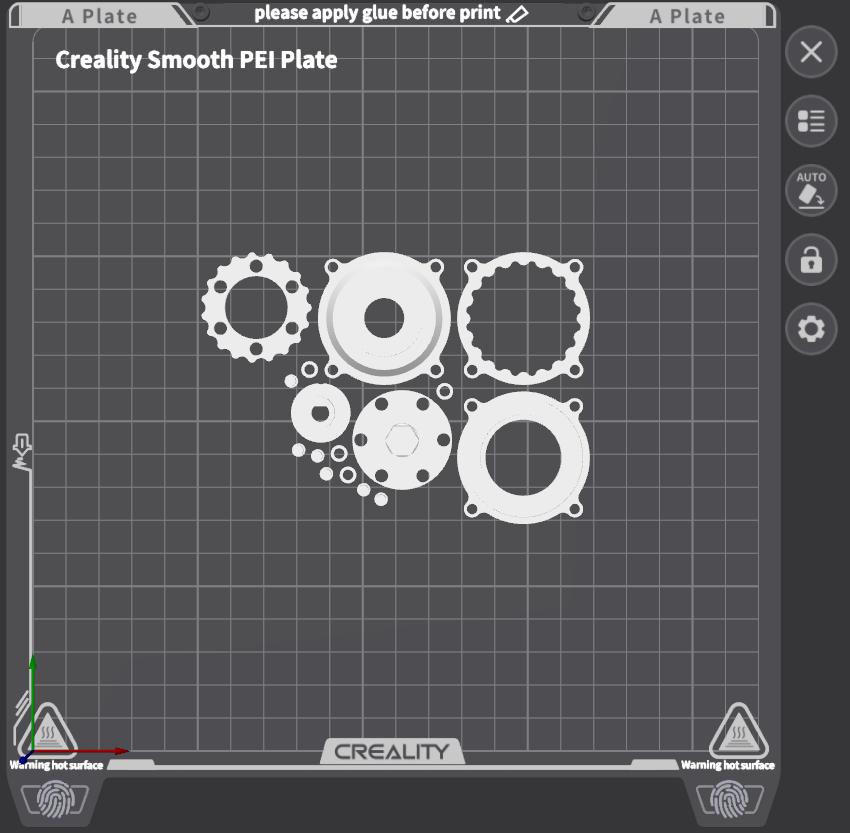

Print Details:
Material - PLA
Weight - 22.19 g
Supports - Yes

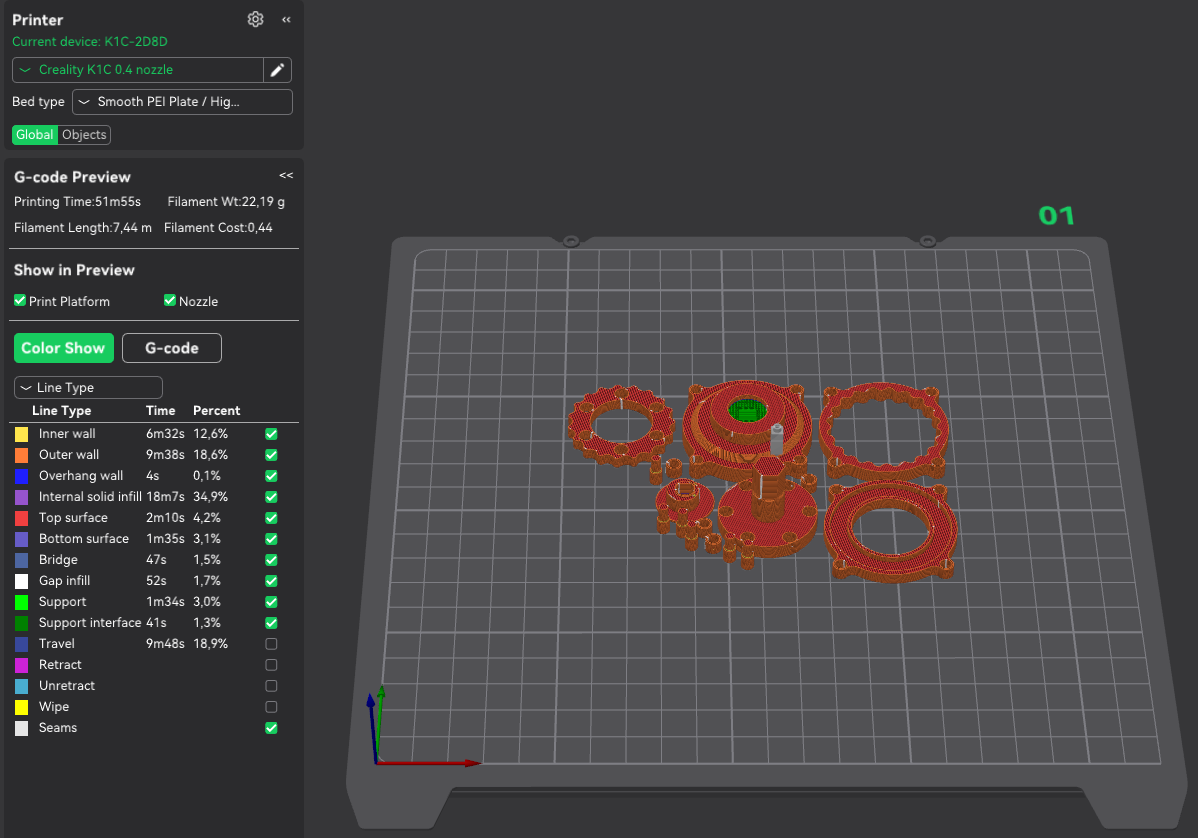

Print Time - 51 minutes 55 seconds (on Creality K1C printer)
Extra Hardware Needed:
2 x Bearings - 6800-2RS (One for the cycloidal disk and one for the output shaft)
4 x M3 screws (25mm length) … can be shorter if you dont user the spacer
