Max displace lamp– Phantom

Lampe max displace – Phantom

Description

J’avais déjà réalisé la lampe Phantom (une de celles qui a eu le plus de succés).

J’ai repris le concept des ondulations de surface, augmenté sa hauteur, créer une « bosse » supplémentaire.

Ensuite j’ai appliqué sur Blender un displacement sur la surface de l’abat-jour sur un maillage à haute densité, pour reproduire parfaitement la texture choise. Je monte à 7millions de traingles ! Rassurez-vous je vous donne un STL acceptable mais très détaillé.

Lors de l’impression vous remarquerez des décalages entre 2 couches sur la partie texturée, en effet j’ai forcé le relief sur cette zone. Mais même si la surface n’est pas « étanche » au sens propre du terme, cela n’a pas d’impact sur l’aspect visuel et sur la fonctionnalité de l’abat-jour.

Pour le socle de la lampe j’ai voulu suivre sur le devant l’ondulation générale de l’abat-jour mais avec une surface lisse (en effet la texture de l’abat-jour se suffit à elle-même).

La lampe une fois montée mesure 141x109x273 ht mm.

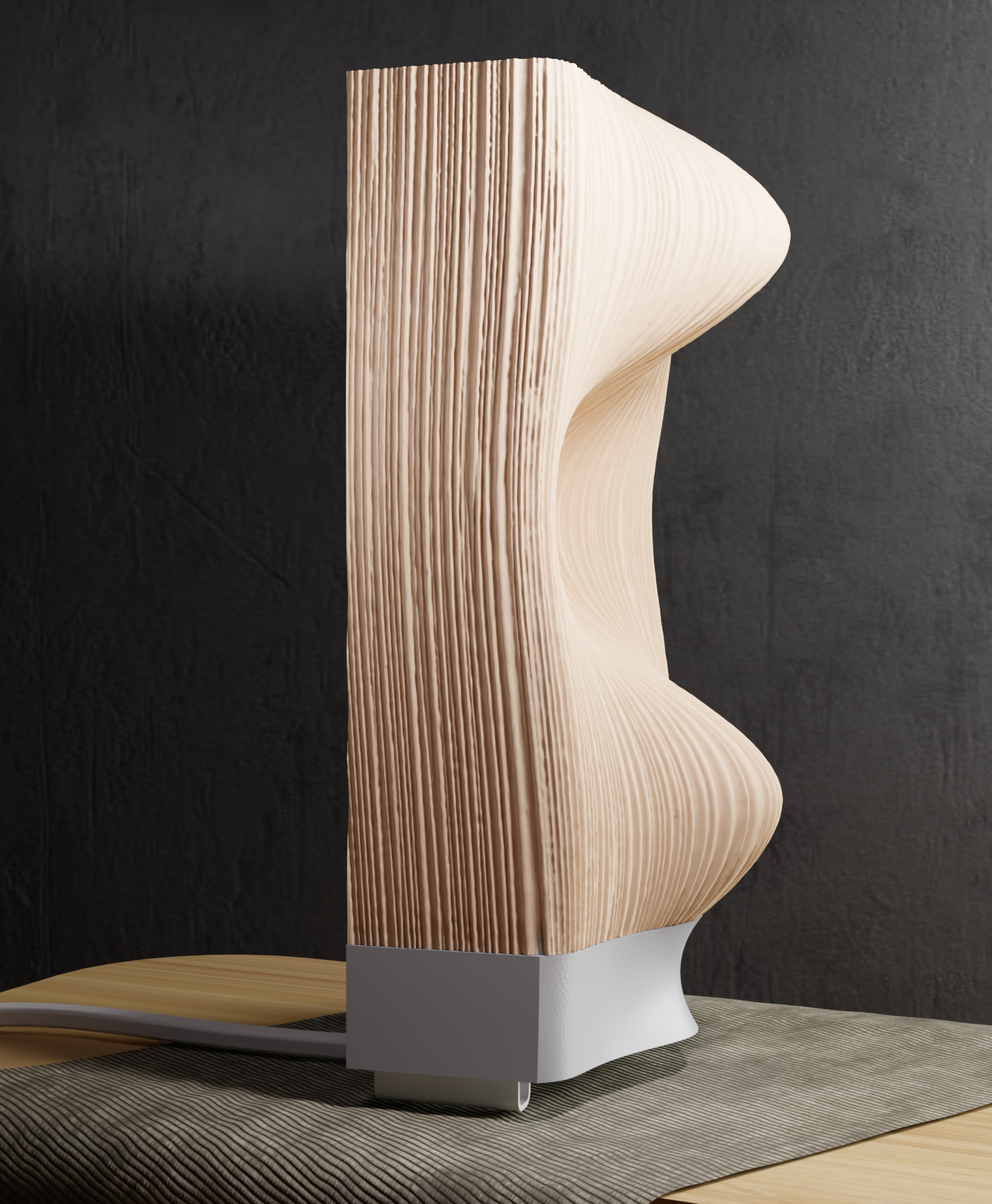

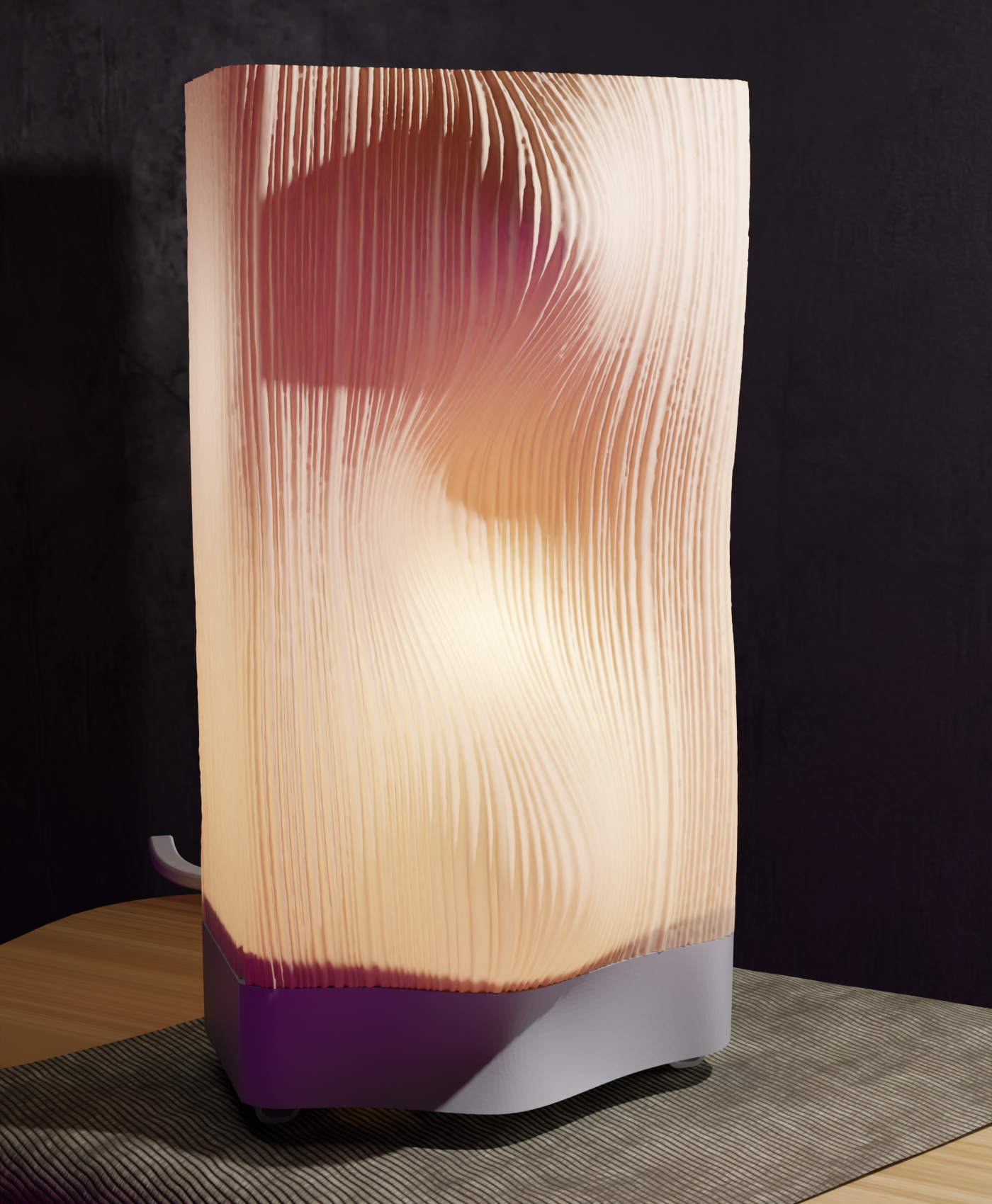

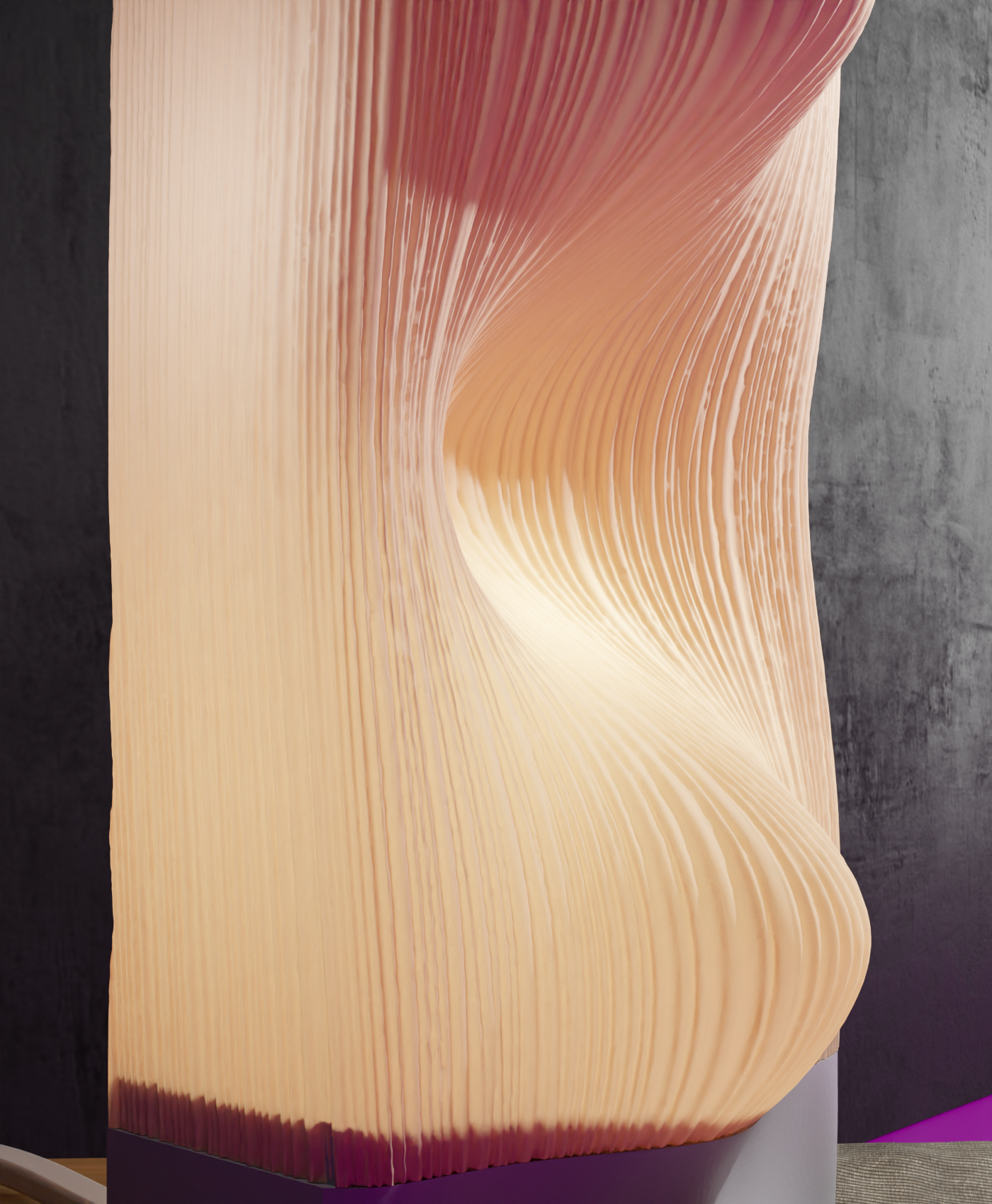

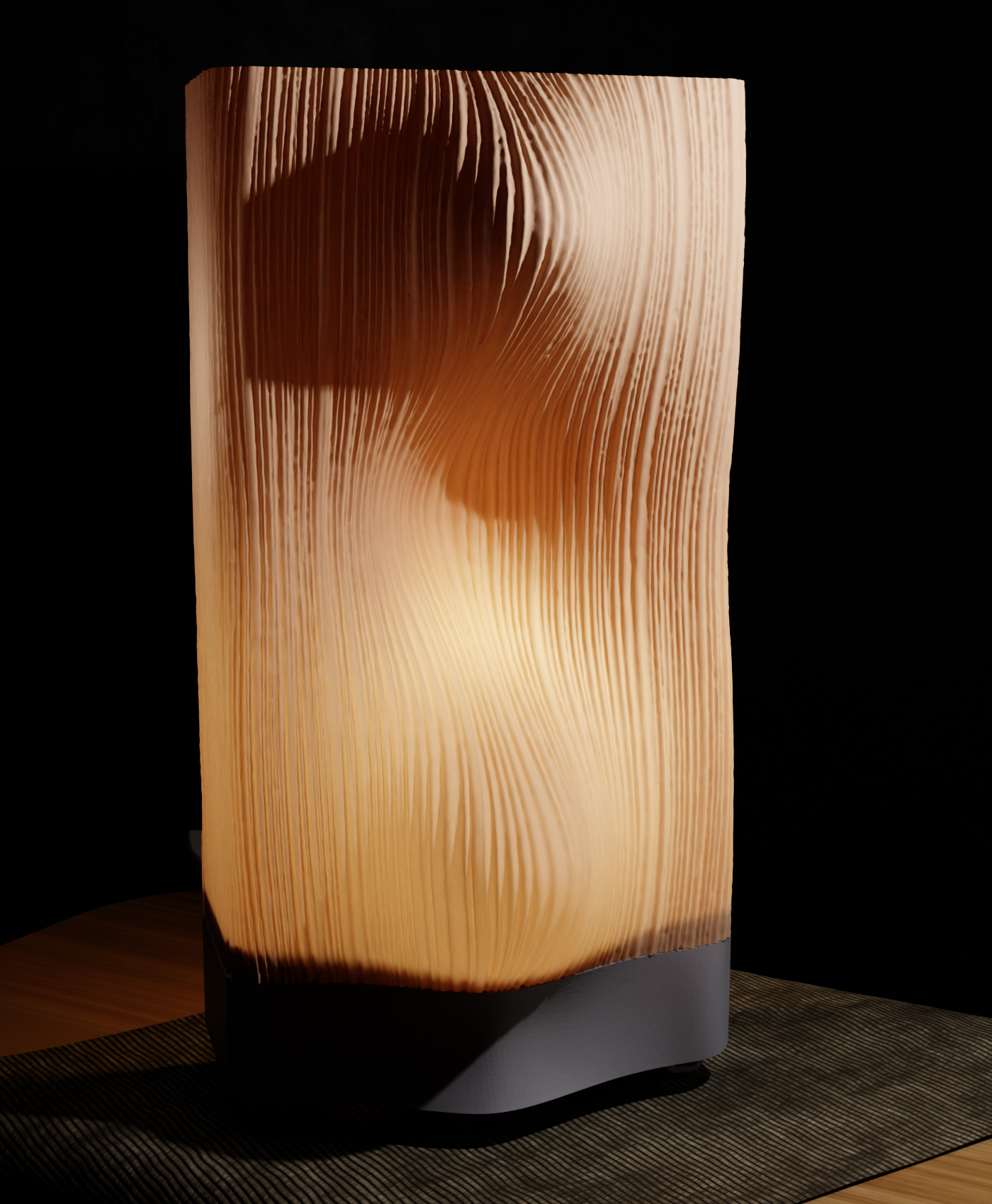

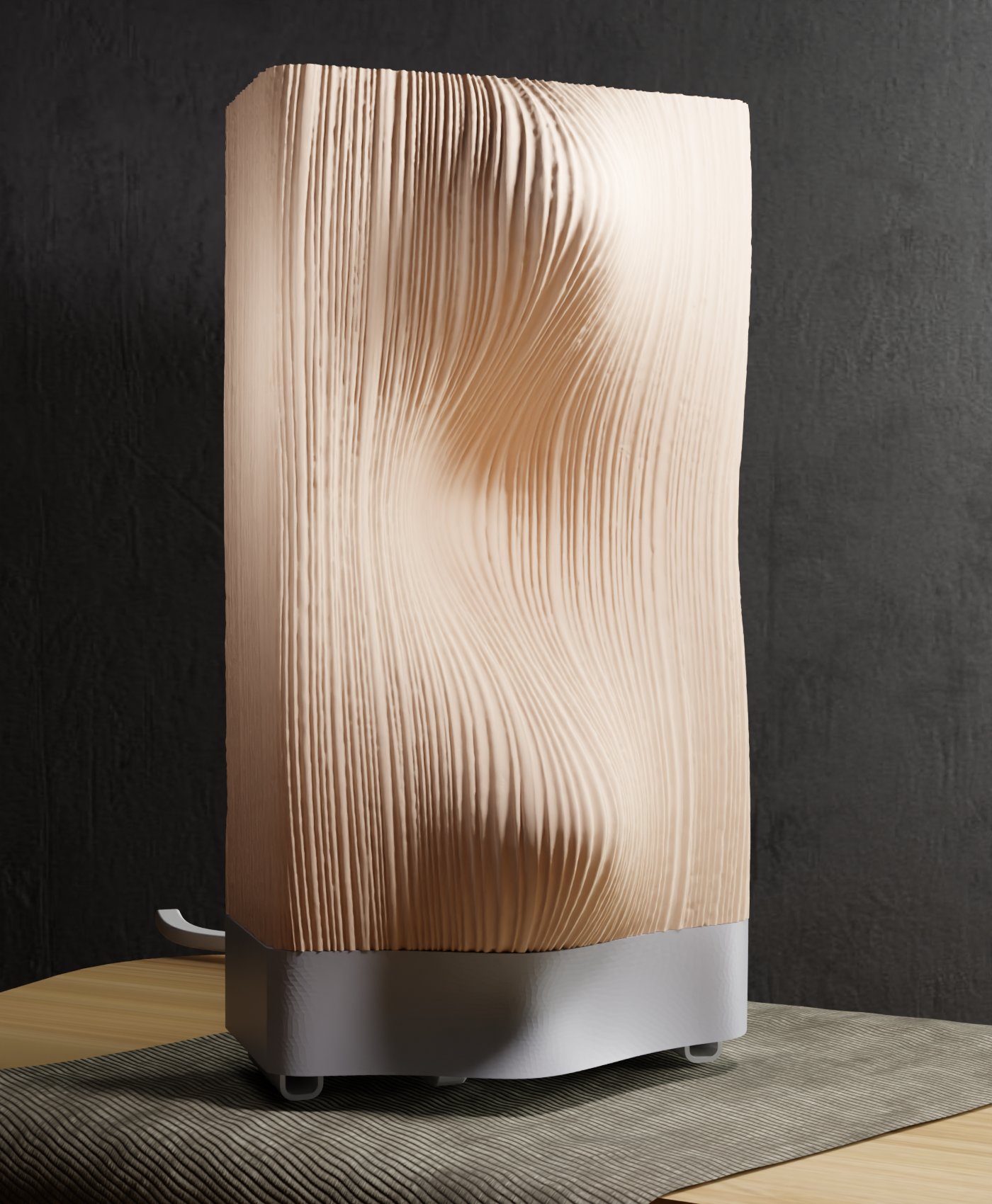

La photo de présentation est une image de synthèse, mais l'impression a été simulée au slicer pour garantir un résultat satisfaisant. Mes nombreuses réalisations me permettent de définir si, en utilisant mes conseils de réglages, l'impression sera convaincante. Vous pouvez trouver une image de la simulation du tranchage dans les photos.

Pour le choix des buses : buse de 0,8 mm pour l’abat jour et une buse de 0.6 mm pour le socle.

Abat jour en mode vase. Le reste en mode normal. S'utilise avec une douille E14 et une ampoule LED ( LED de et pas conventionnelle pour la sécurité !). Privilégiez une ampoule petit format telle que visible sur les photos avec les dimensions.

Bon print !

Paramètres d’impression 3D

Adaptez vos vitesses suivant votre imprimante. Pour l’abat-jour je préconise une vitesse d’impression super lente 35 mm/s. Pourquoi ? La surface texturée aura un meilleur rendu si la tête d’impression a le temps de bien dessiner le relief.

La hauteur de couche très faible par rapport à la buse permet de limiter le décalage de couche du au relief très marqué

Abat jour: 141x106x230 Ht mm

Réglages:
- couche 0,28 mm
- Taille de la buse 0.8 mm
- Largeur de ligne 0.75 mm
- Parois : 1
- Epaisseur du dessus = 0 couches /dessous: 2 couches
- Vitesse d'impression 35 mm/s
- Activer le mode vase
- Sans support

                -------------

Base: 149x100x43 Ht mm

Réglages:

Impression avec remplissage apparent sans dessus/dessous qui pour moi n’a ni fonction eshétique ni fonctionnelle.
- couche 0.3 mm
- Taille de la buse 0.6 mm
- Largeur de ligne 0.62 mm
- Parois : 2
- Epaisseur du dessus = 0 couches /dessous: 0 couches
- Vitesse d'impression 60 mm/s
- remplissage : 20 % triangle – j’ai incliné le socle de 15° sur le plateau pour adapter esthétiquement le motif de remplissage aux bords principaux du socle.
- Sans support
