Kinematic optical mount
Zamów wydruk tego modelu
Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.
Zapisane na tym urządzeniu.
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Mechanical Parts
- Licencja
- Creative Commons — Attribution

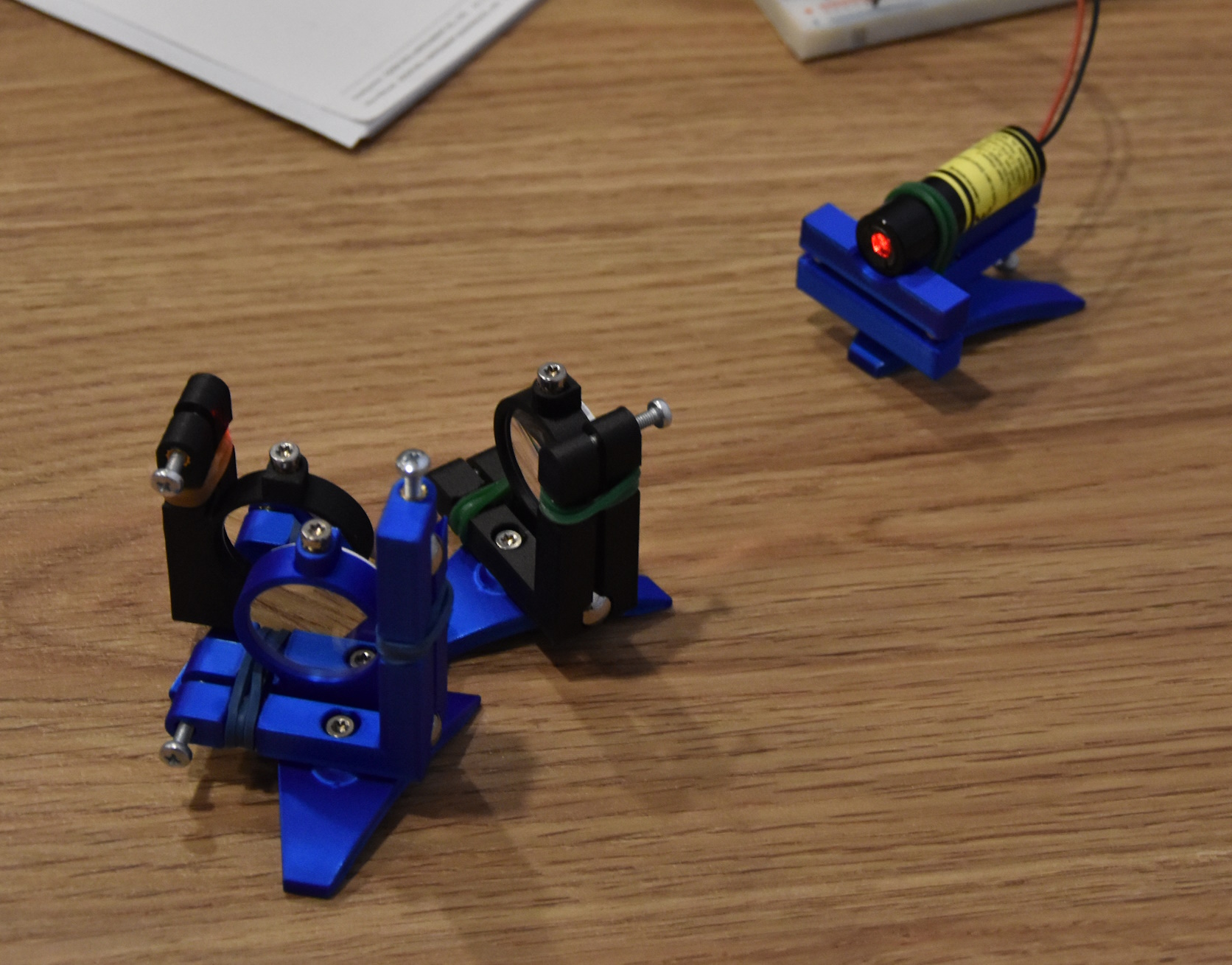

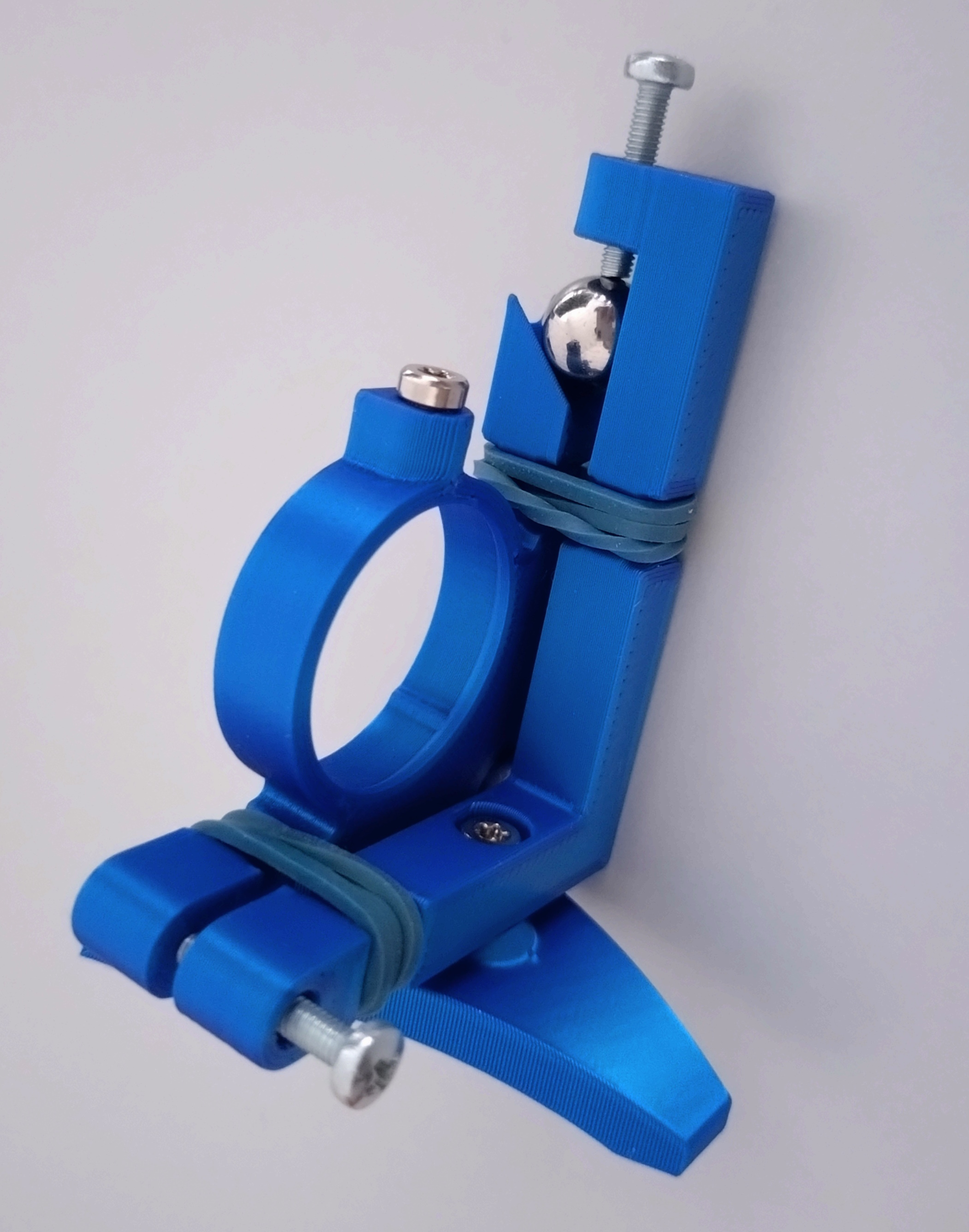

A kinematic optical mount for 1'' optical elements.
You will most likely want to mount it differently, like on a post or in another rigid way as you will move the entire mount when adjusting the screws screwing up the alignment. I included it soley for demonstration purposes.
The center of the optical element is 1/2'' + 1cm over the mount point.
Additional Material for the Mount

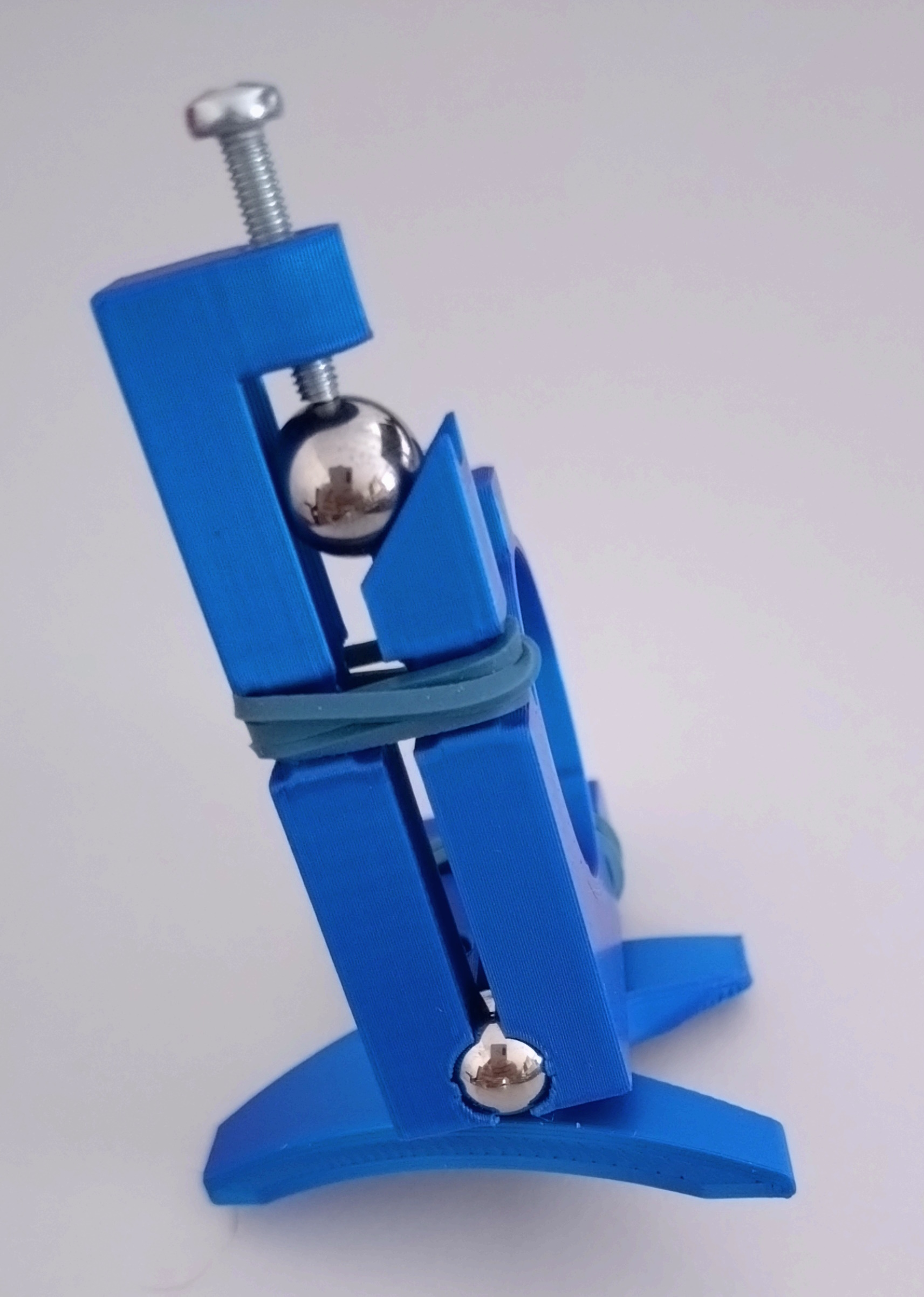

2 Ball bearings 1cm
2 rubber bands
3 heat set inserts (holes are 4.1mm diameter and 8mm depth)
1 M3 x 8 screw
2 M3 x 20 screw
Additional Material for the Leg:
1 heat set insert
