CoreFrame mini Faketec node
Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.
Zapisane na tym urządzeniu.

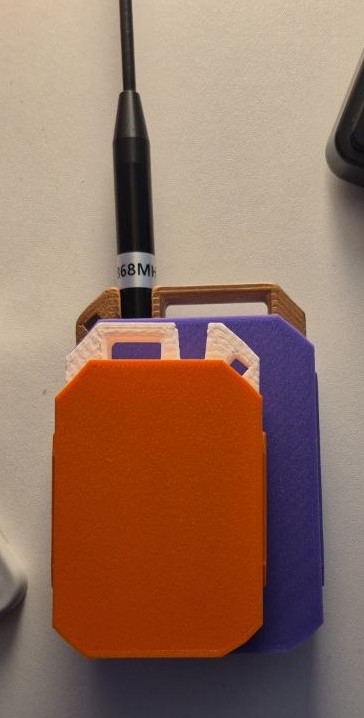

Modular enclosure for Faketec with a flat (LiPo) battery. Panels can be customized.
- Ocena
- 0 / 5
- Polubienia
- 11
- Pobrania
- 33
- Wydruki
- 0
- Wyświetlenia
- 305
- Oceny
- 0
Aktualizacja u źródła:
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Portable Devices
- Licencja
- Creative Commons — Attribution — Share Alike
Filament Type: PLA
Infill: 15%
Layer Height: 0.16 mm
Supports: Everywhere

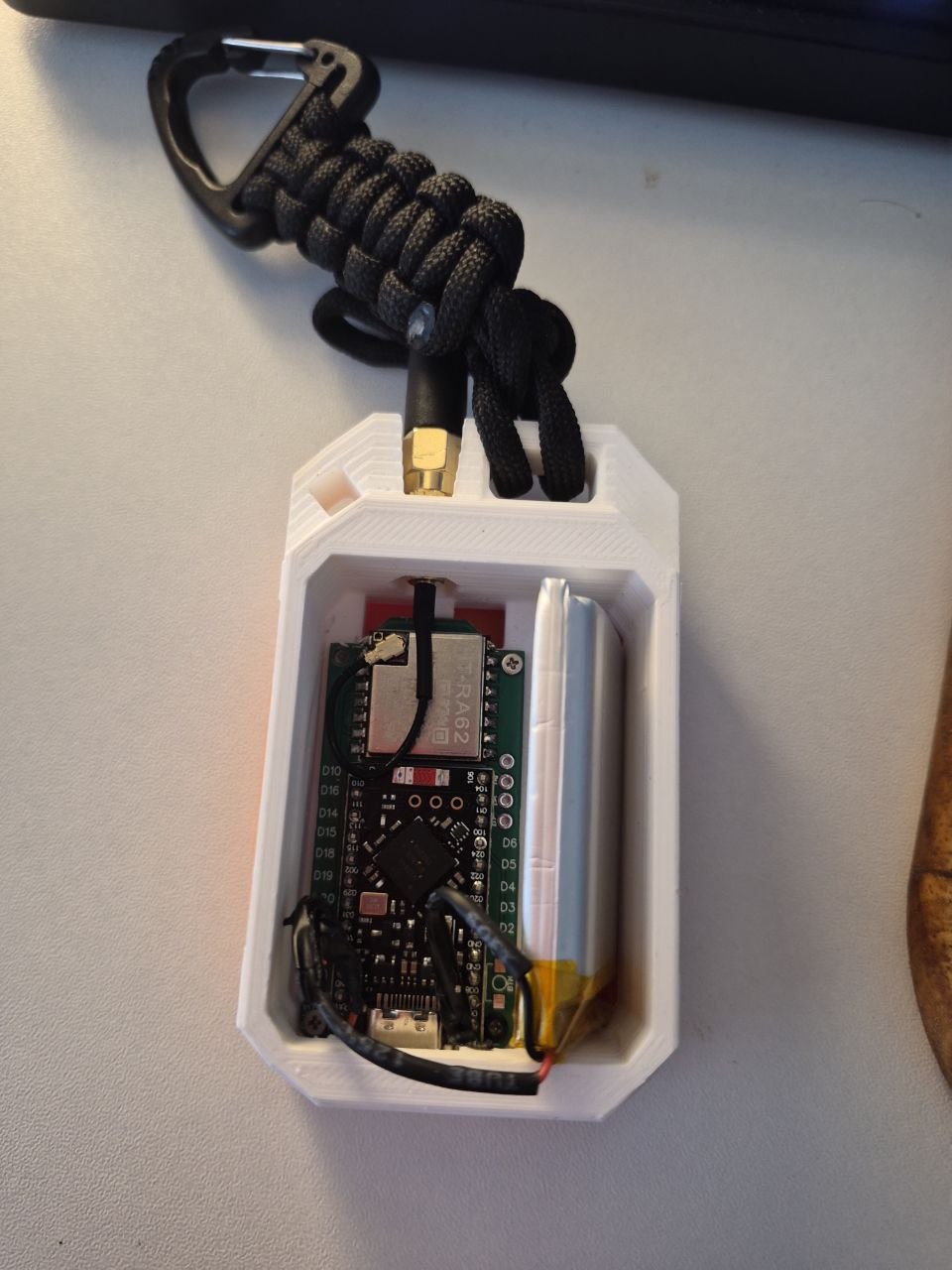

Components used:
ProMicro NRF52840 Development Board (Nice!Nano V2.0 compatible)
SX1262 module
FAKETEC PCB
SMA to IPEX (IPX) pigtail cable
GIZONT antenna
Flat LiPo battery 803048
3-4 screws (used whatever was available)
Assembly:
Connect the ProMicro board to the FAKETEC PCB using pin headers (PLS), then trim the pins after soldering.
Notes:
I used a 4 cm pigtail, but space is very limited.

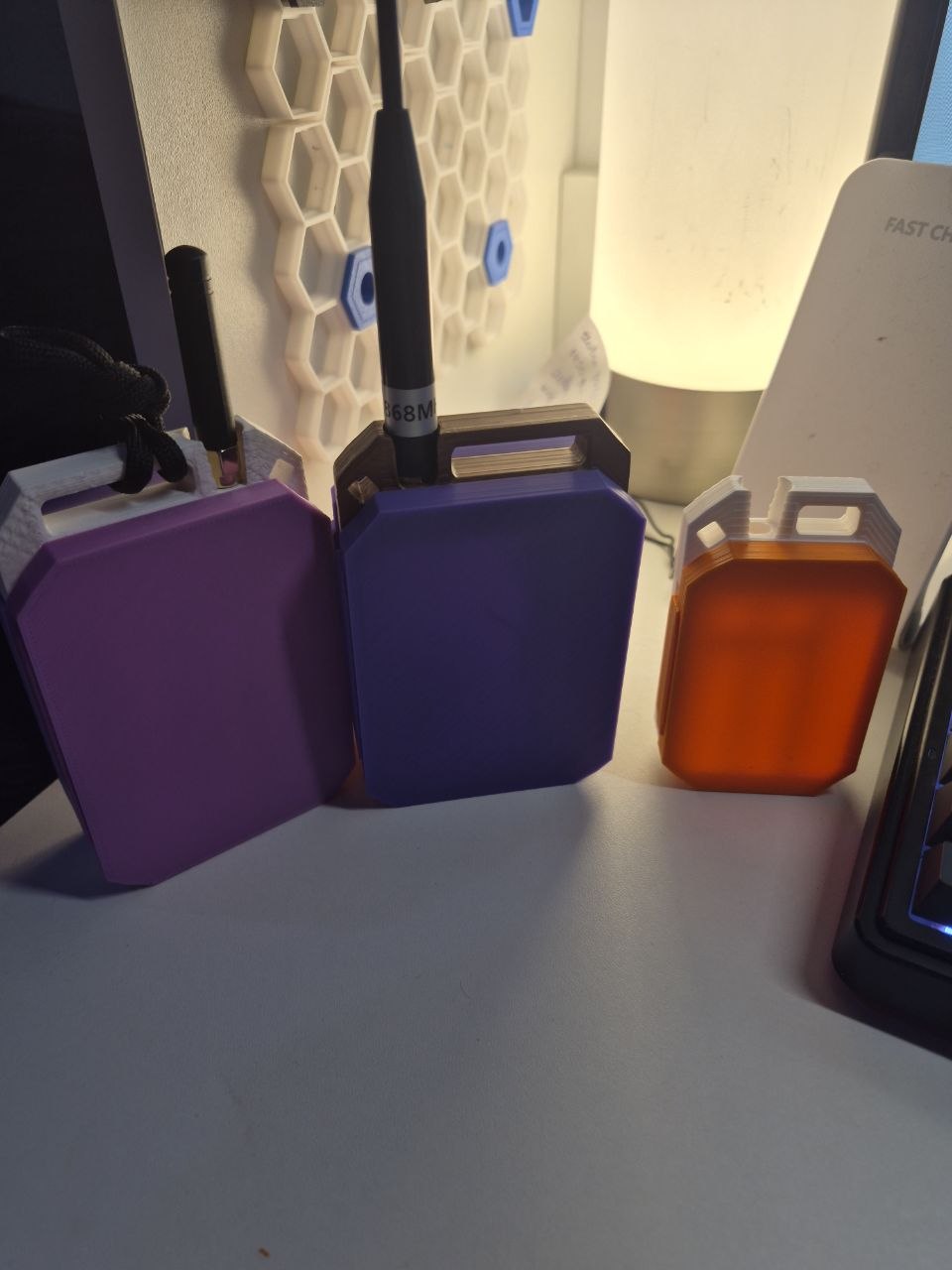

There may be issues with the panels, as they fit onto the frame worse than in the original larger model.
Future improvements:
Once the power switch and BMS protection arrive, I will try to integrate them into the model.
