no hardware parallel plier
Zamów wydruk tego modelu
Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.
Zapisane na tym urządzeniu.

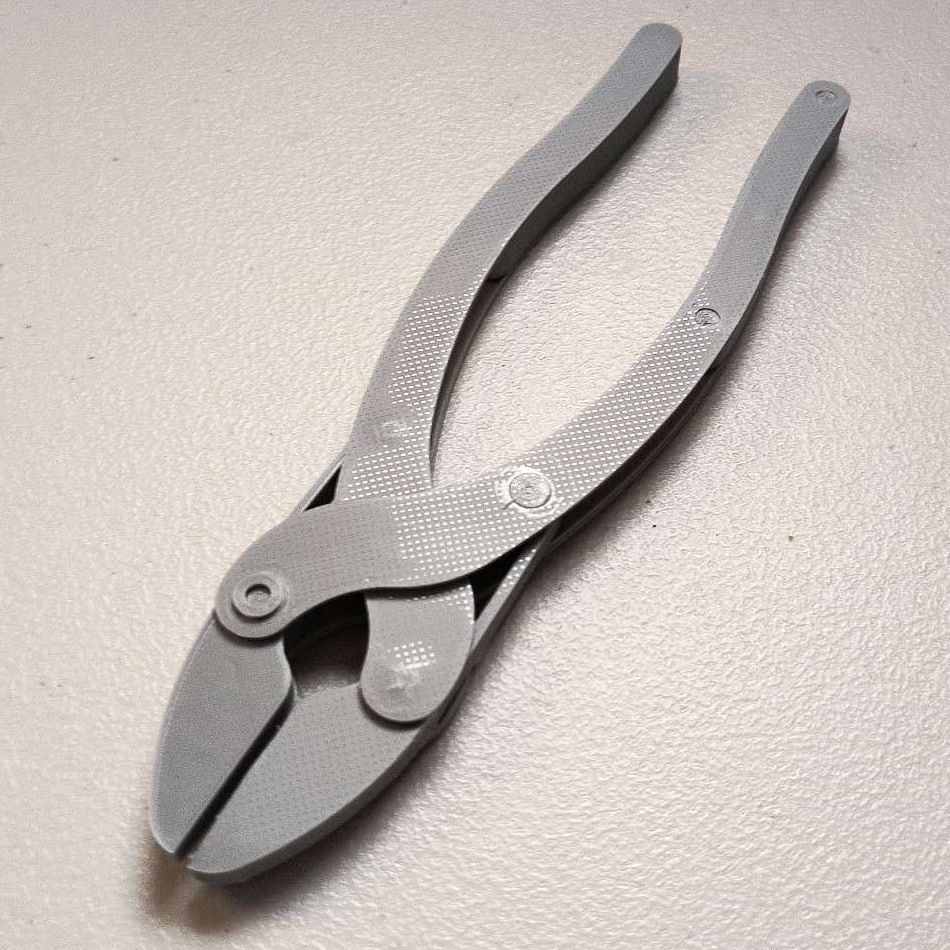

parallel pliers all printed
- Ocena
- 0 / 5
- Polubienia
- 45
- Pobrania
- 166
- Wydruki
- 0
- Wyświetlenia
- 1105
- Oceny
- 0
Aktualizacja u źródła:
Informacje o modelu
- Źródło
- Printables
- Kategoria
- Tools
- Licencja
- Creative Commons — Attribution — Noncommercial — Share Alike
SzczegółyPliki (6)Wydruki i komentarze (Wydruki: 0) (Komentarze: 0)Remiksy (0)Kolekcje (69)Powiązane
make sure joints are aligned when inserting pins. use a layer height of 0.2 or lower when printing the provided STLs to prevent need to file holes at all
parts quantities:
- 2x toolhead
- 2x limbB
- 1x limbA1
- 1x limbA2

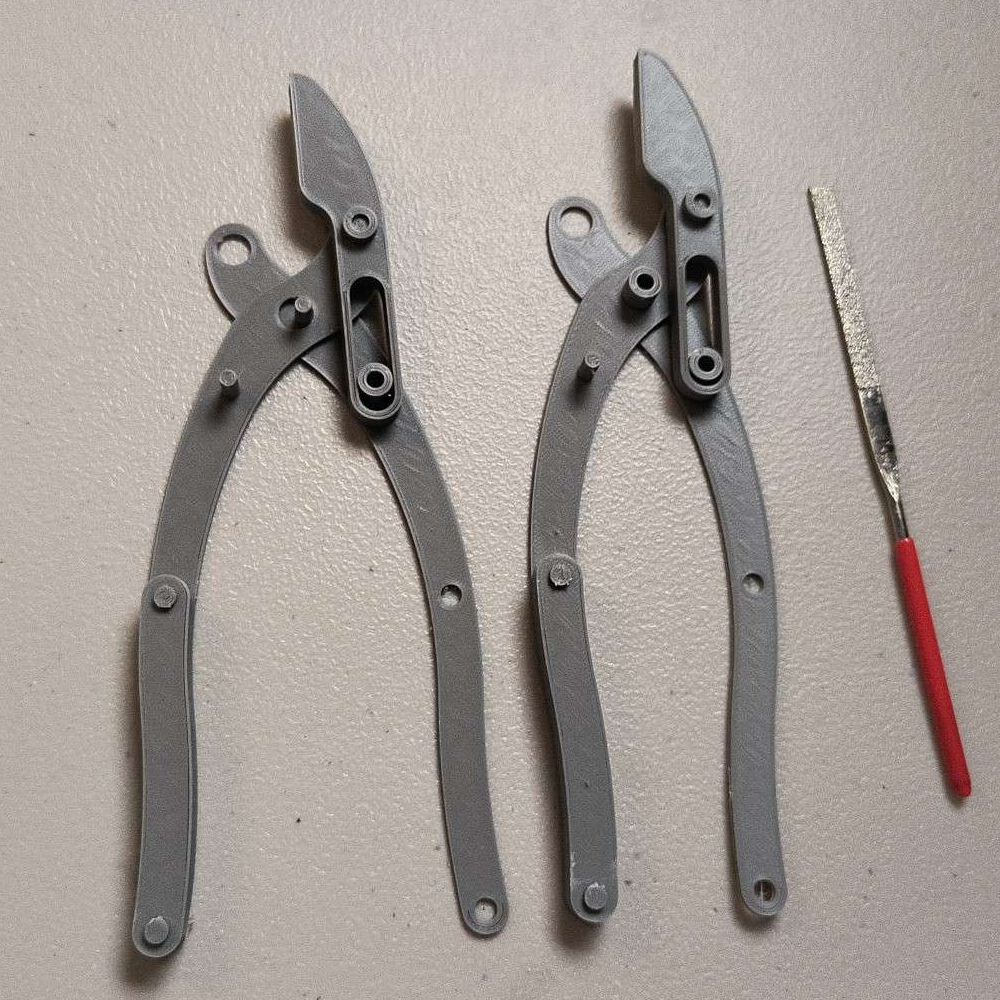

suggested order of assembly:
- place limbB onto each limbA part by central pin
- place toolhead over lower and upper pins on right side of assemblies
- adjust so both assemblies are at same open angle
- push center pin and handle side pins into lower corresponding hole
- push toolhead upper large pins through corresponding hole
- snap handle pins together
- check pins to make sure all large pins completely contain smaller pins
- enjoy :)
if toolheads are misaligned check that center pins are completely mated
model pictured in cover photo: https://www.printables.com/model/740037-adjustable-pcb-holder-tool
