Substrate Stabilization Grid for Aquascaping / Mřížka pro fixaci substrátu v akváriu

Poznámka: Český popis naleznete níže.

English:

Introduction

When creating aquarium layouts, I use a substrate support grid to prevent substrate sliding, especially on slopes and in more complex aquascapes.
The commonly available Invital ScapeGrid works well and is affordable, but it has one practical drawback – it is made only of white plastic.

If the substrate partially shifts or becomes locally exposed, the white grid can show through, which looks distracting, especially in natural-style aquascapes.
For this reason, I use the white grid only in the lower layers; for the upper layers, I print the grid in black.

Solution description

For this reason, I designed my own substrate support grid, inspired by the original product but optimized for 3D printing and printable in black PETG.

Black color:

• visually blends with the substrate,

• is not visible even when partially exposed,

• does not disturb the overall appearance of the aquarium.

The grid is intended for:

• separating substrate layers,

• stabilizing slopes,

• long-term layout stability without substrate movement.

Material and printing

The model is designed for PETG, which is:

• chemically stable in water,

• heavier than water,

• sufficiently strong for aquarium use.

The grid can be cut with strong scissors and shaped to fit the aquascape.

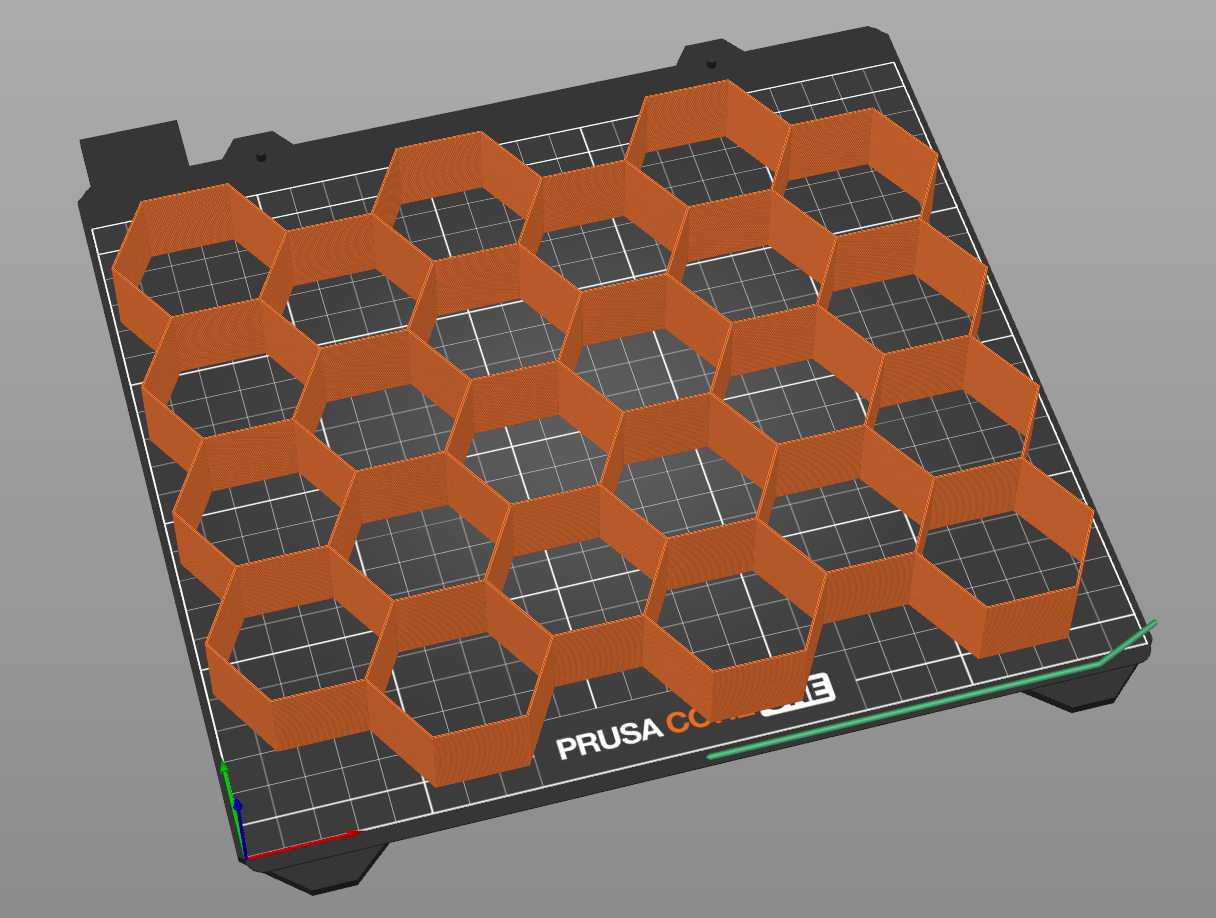

Basic print parameters:

• size: approx. 240 × 198 × 25 mm

• nozzle: 0.4 mm

• 2 perimeters

• no supports

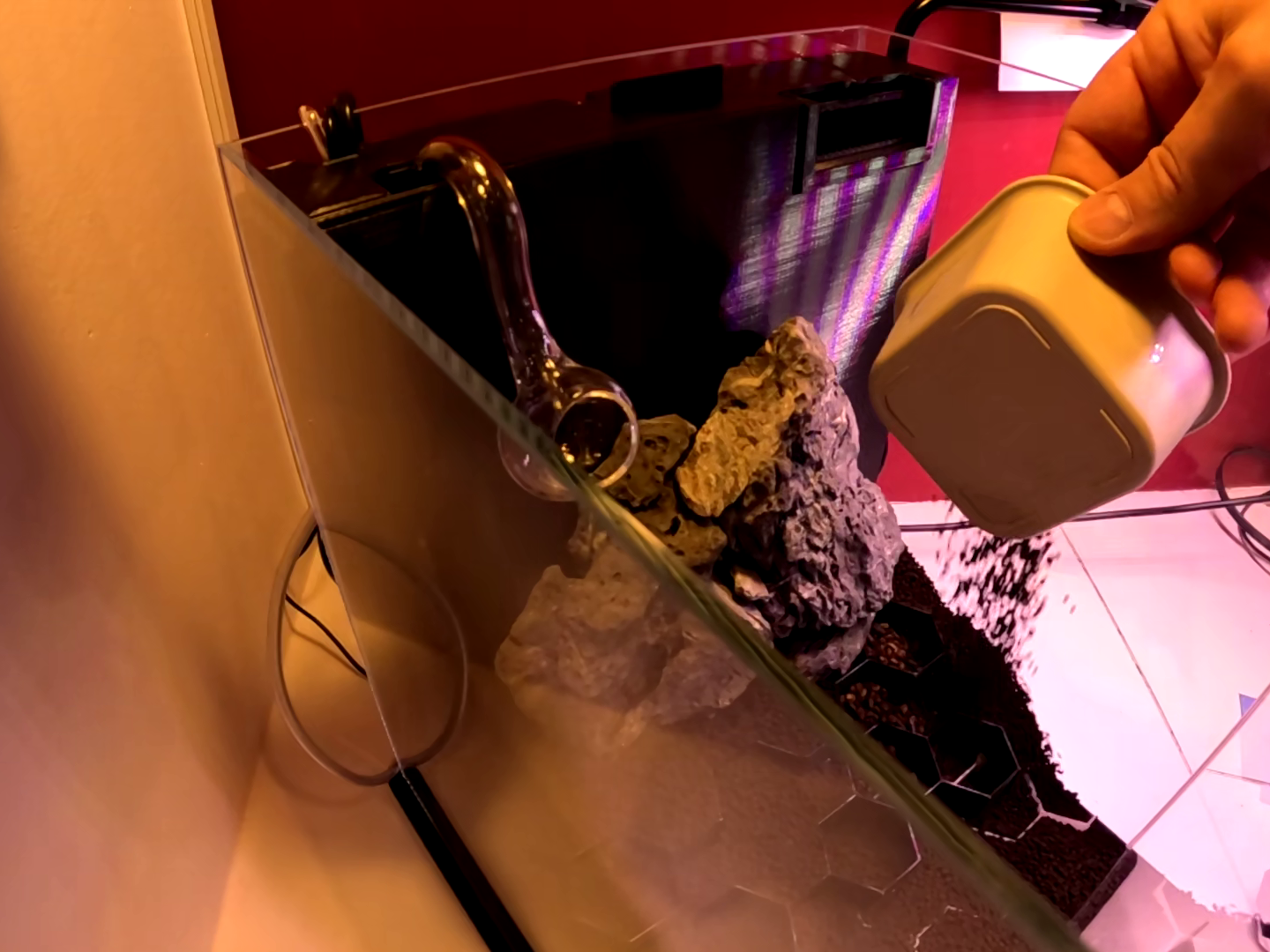

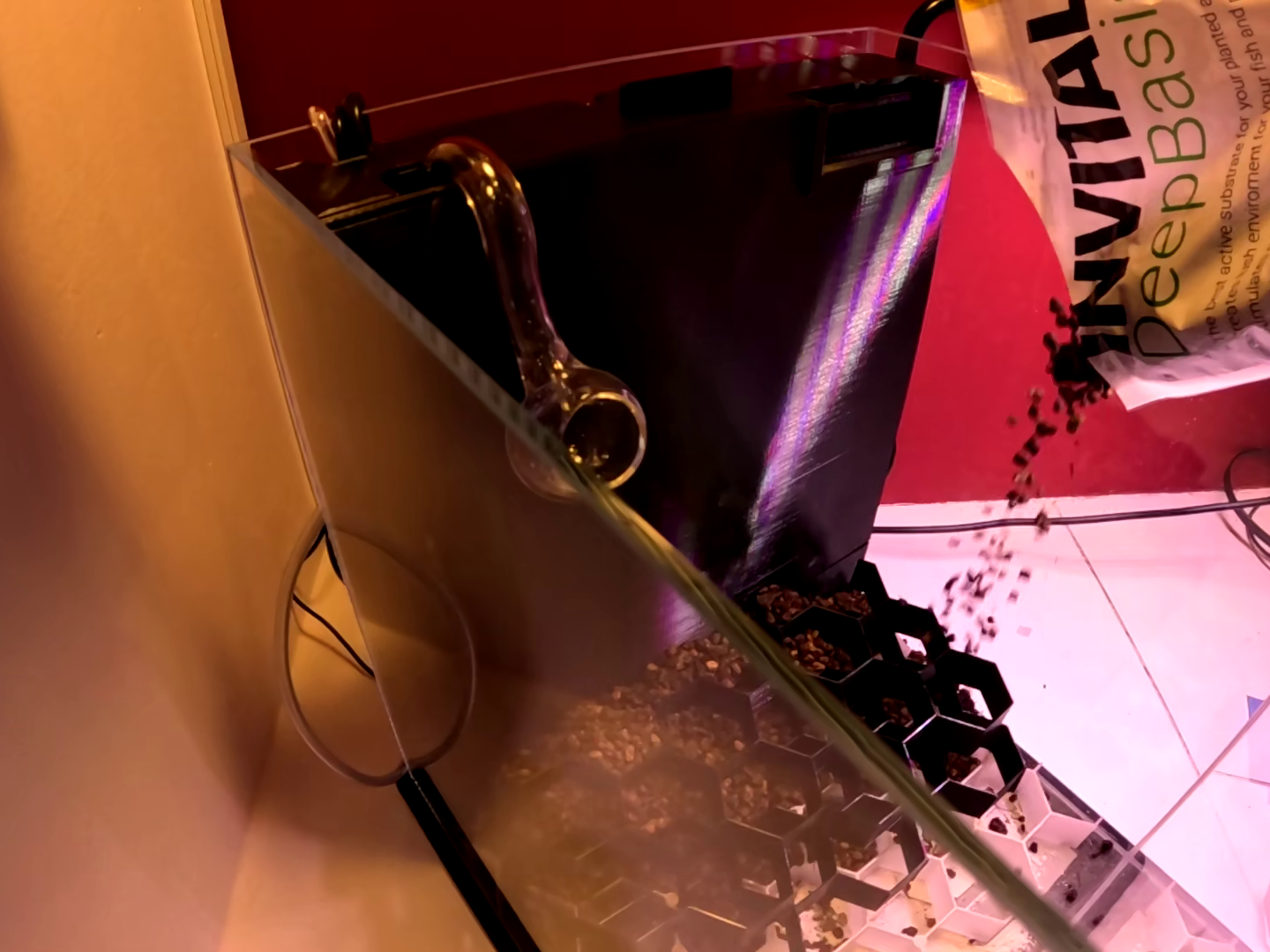

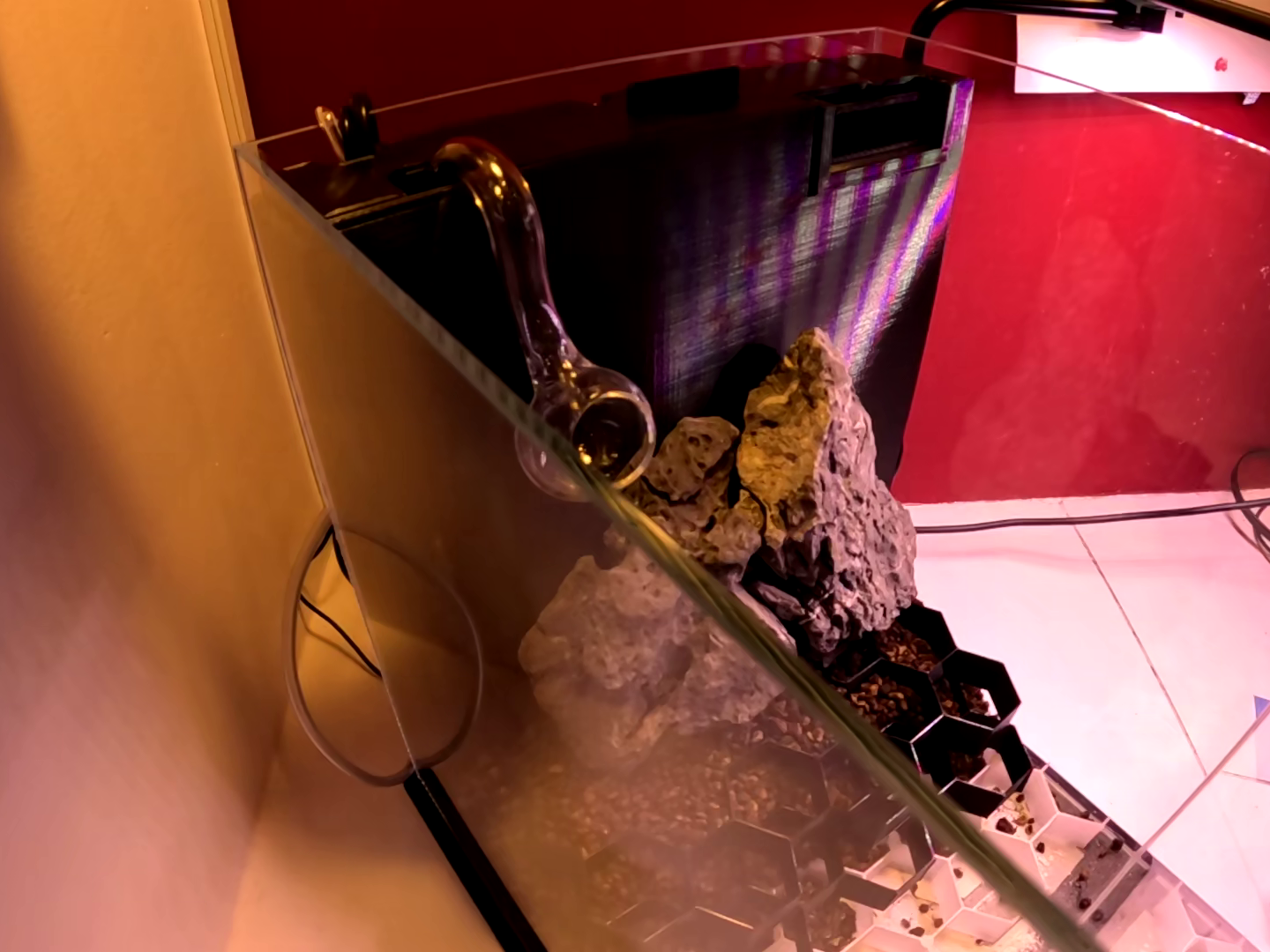

Use in aquarium

The grid is placed:

• directly on the aquarium bottom,

• optionally in one or multiple layers, depending on the layout.

Note

This design is not intended for commercial use.
Use at your own risk.

Czech:

Úvod

Při tvorbě layoutu v akváriu používám mřížku pro fixaci substrátu, která zabraňuje jeho sesouvání, zejména u svahů a členitějších kompozic.
Běžně dostupná mřížka Invital ScapeGrid funguje dobře, má však jednu praktickou nevýhodu – je vyrobena pouze z bílého plastu.

Při částečném sesuvu nebo lokálním odkrytí substrátu může bílá mřížka prosvítat, což působí rušivě, zejména u přírodně laděných aquascapů.
Bílou mřížku proto používám pouze ve spodních vrstvách, zatímco do vyšších vrstev tisknu mřížku v černé barvě.

Popis řešení

Z tohoto důvodu jsem navrhl vlastní mřížku pro fixaci substrátu, inspirovanou původním produktem, ale optimalizovanou pro 3D tisk a tisknutelnou v černém PETG.

Černá barva:

• vizuálně splývá se substrátem,

• není viditelná ani při částečném odkrytí,

• neruší celkový vzhled akvária.

Mřížka slouží k:

• oddělení vrstev substrátu,

• stabilizaci svahů,

• dlouhodobému udržení layoutu bez sesouvání.

Materiál a tisk

Model je navržen pro tisk z PETG, které je:

• chemicky stabilní ve vodě,

• těžší než voda,

• dostatečně pevné pro akvarijní použití.

Mřížku lze stříhat silnějšími nůžkami a dále tvarovat podle konkrétního layoutu.

Základní parametry tisku:

• rozměr: cca 240 × 198 × 25 mm

• tryska: 0,4 mm

• 2 perimetry

• bez podpor

Použití v akváriu

Mřížka se ukládá:

• přímo na dno akvária,

• případně ve více vrstvách podle potřeby.

Poznámka

Tento návrh není určen pro komerční využití.
Používáte jej na vlastní nebezpečí.
