Devil’s Knot Burr Puzzle – Interlocking Brain Teaser | Teufelsknoten (3D Druck)

Deutsche Version

Die Geschichte hinter dem Projekt

Der Teufelsknoten gehört zu den klassischen mechanischen Geduldsspielen, die auf den ersten Blick einfach wirken – genau darin liegt jedoch die Herausforderung. Dieses Puzzle wurde ursprünglich traditionell aus Holz gefertigt. Besonders faszinierend war dabei, wie mehrere identische Teile erst durch die richtige Anordnung zu einem stabilen Gesamtobjekt werden.

Nach der handwerklichen Umsetzung entstand der Wunsch, das Puzzle digital nachzubilden und reproduzierbar zu machen. Das Modell wurde vollständig in FreeCAD konstruiert und diente gleichzeitig als Einstieg in die parametrische 3D-Konstruktion mit dieser Open-Source-Software.

Puzzle-Eigenschaften

• Klassisches Steckpuzzle (Burr Puzzle)
• Mehrere identische Bauteile
• Druckfreundliches Design
• Parametrisches FreeCAD-Modell
• Inspiriert von traditionellen Holzpuzzles

Dieses Modell wurde erfolgreich mit folgenden Einstellungen gedruckt:

• Drucker: Anycubic Kobra 3
• Profil: High Quality
• Schichthöhe: 0,12 mm
• Füllung: 25 % Kubisch
• Stützstrukturen: Nicht erforderlich
• Material: PLA

Diese Einstellungen sorgen für eine saubere Oberfläche und eine gute Passgenauigkeit.

English Version

The Story Behind the Project

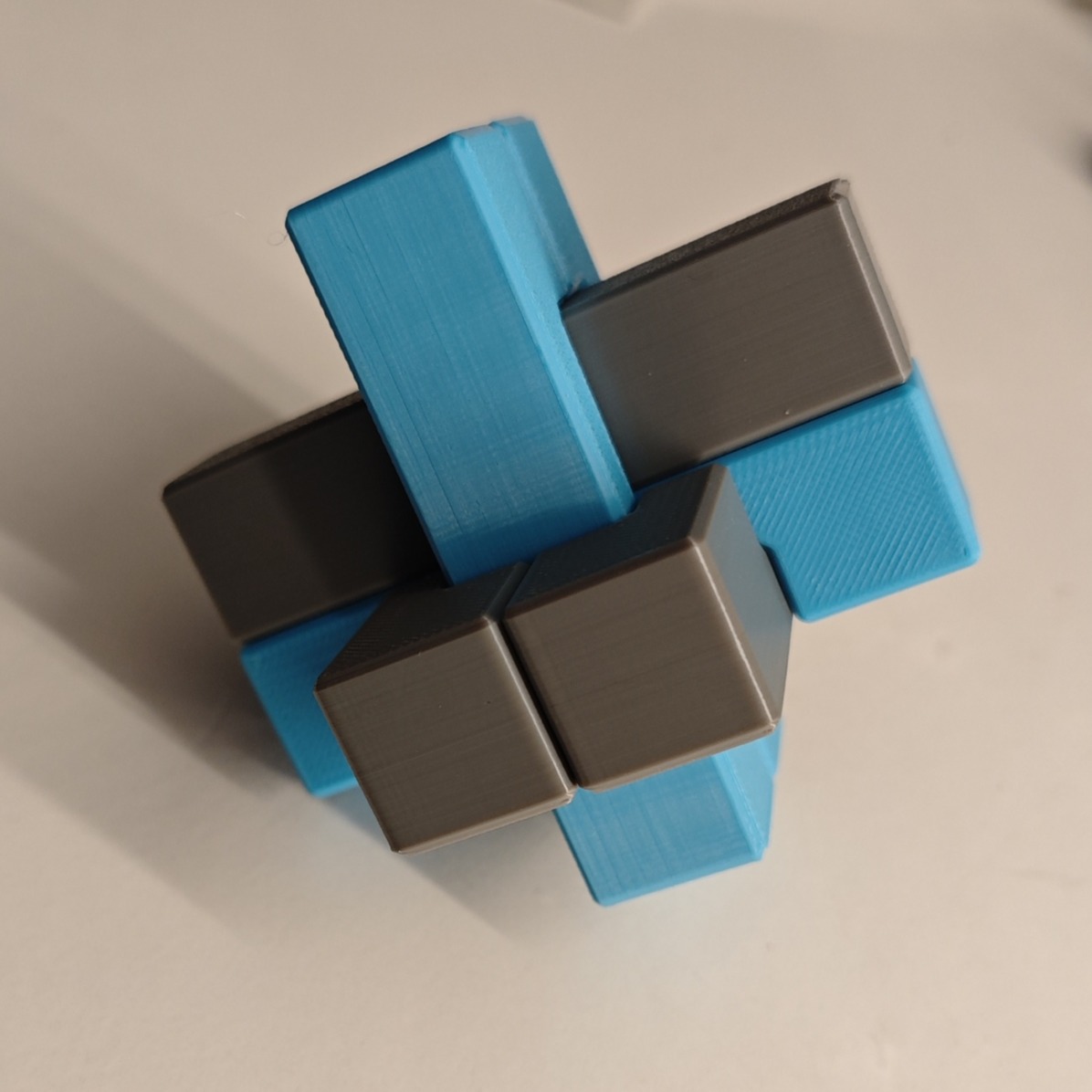

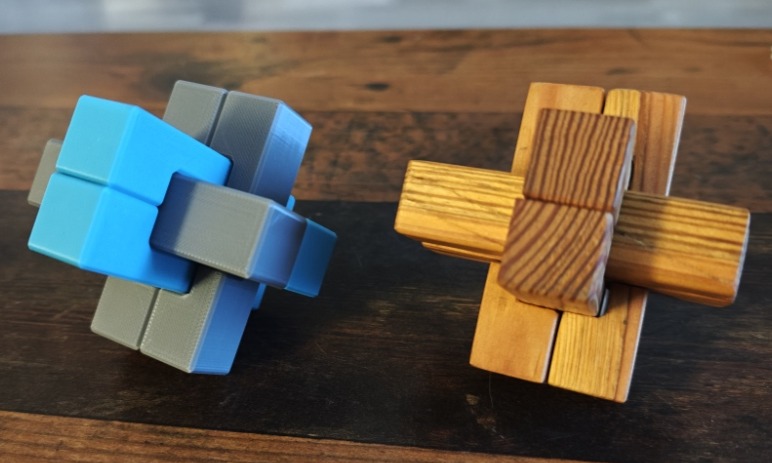

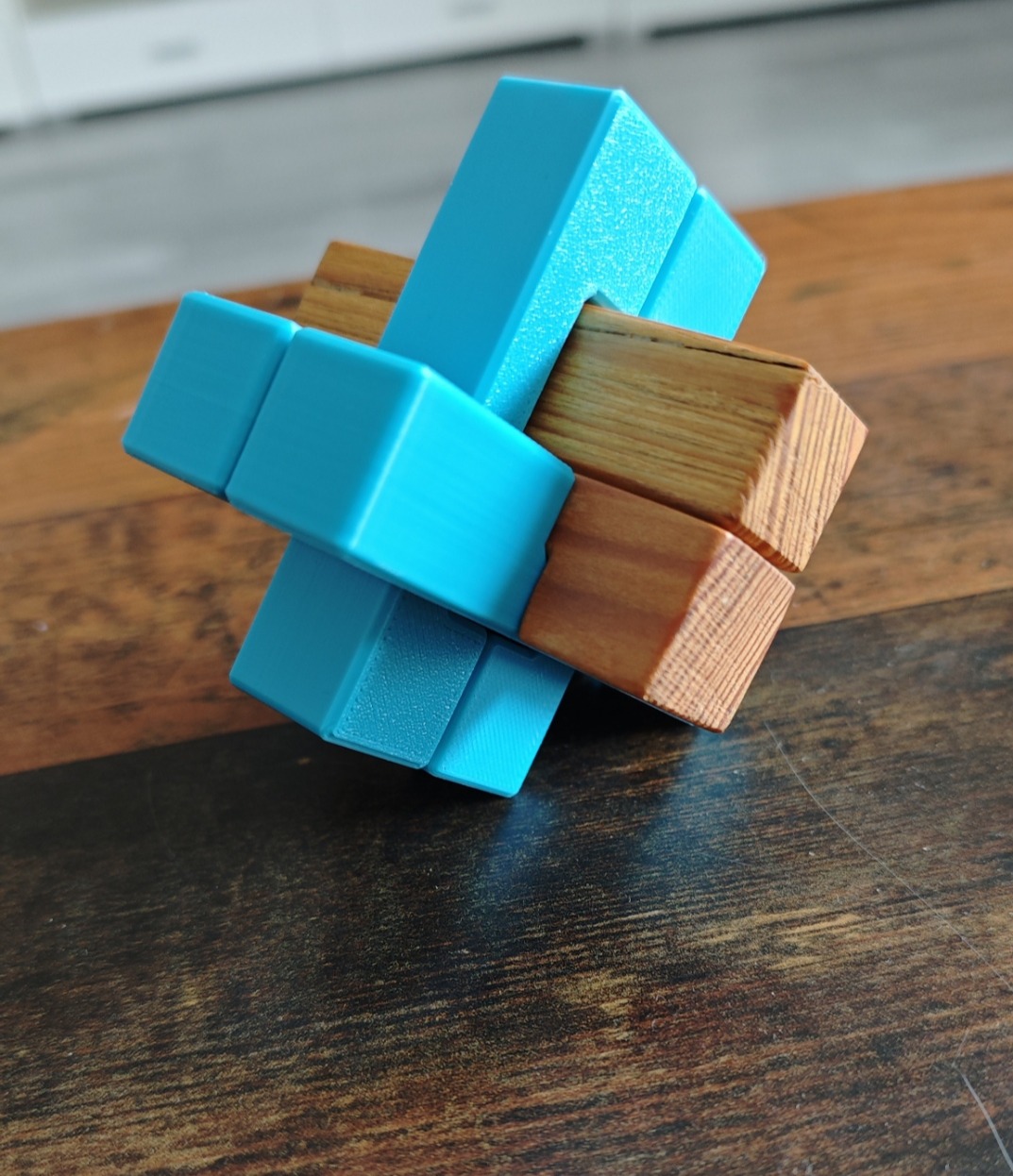

The Devil’s Knot is one of those classic mechanical puzzles that looks simple at first glance — and that is exactly what makes it so intriguing. I originally crafted this puzzle the traditional way using wood. What fascinated me most was how several identical pieces only form a stable structure when assembled in the correct way.

After building the wooden version, I wanted to recreate the puzzle digitally and make it easier to reproduce. This model was fully designed in FreeCAD and also served as my introduction to parametric 3D modeling using this open-source software.

Puzzle Features

• Classic interlocking burr puzzle

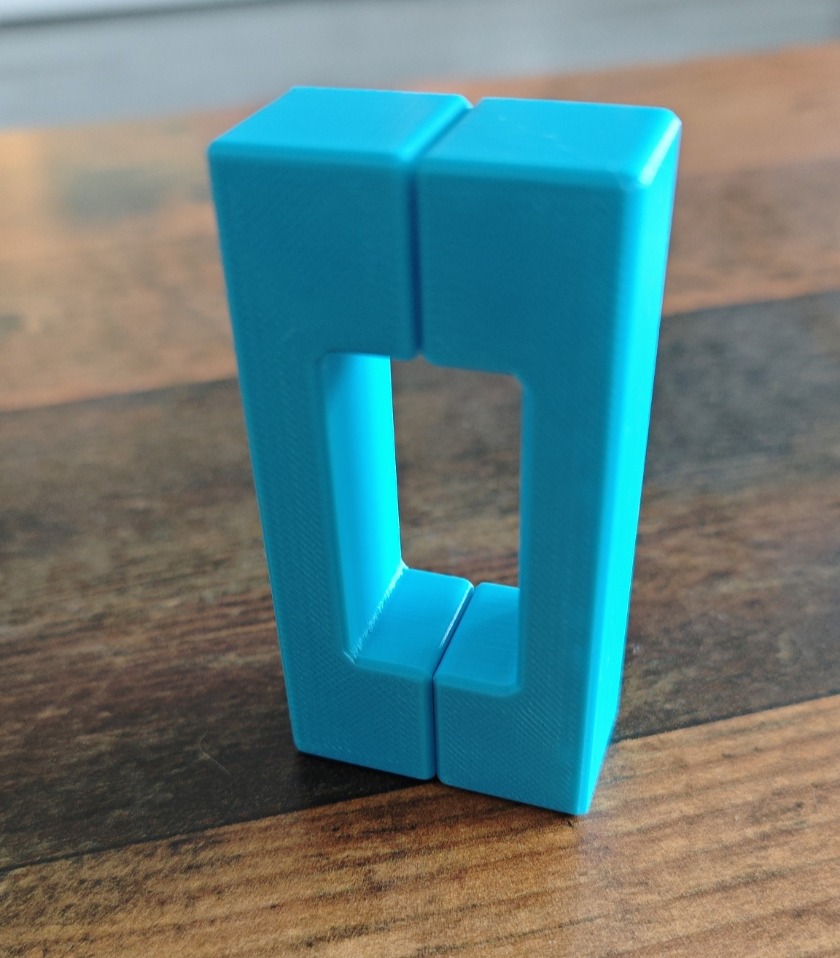

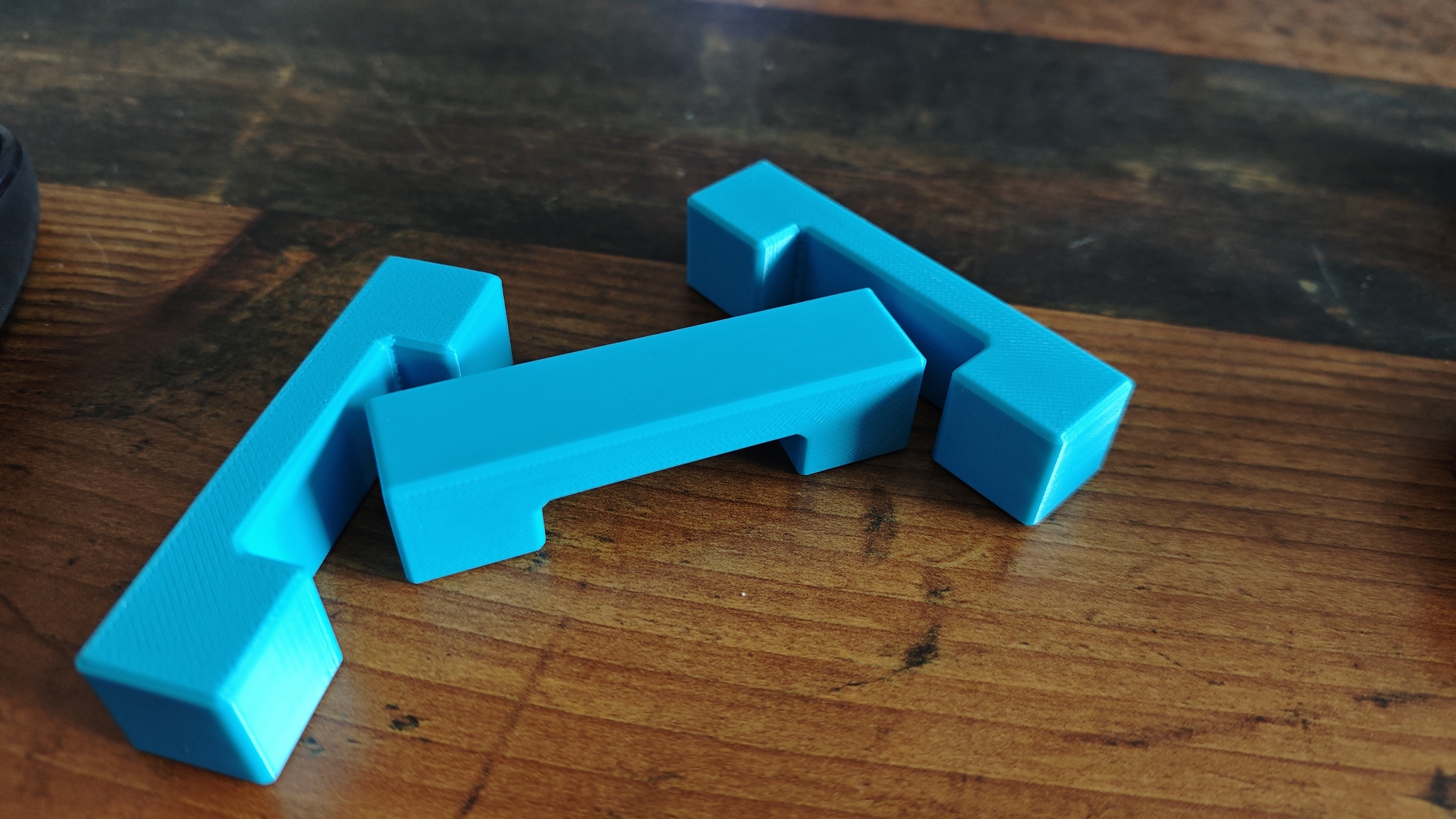

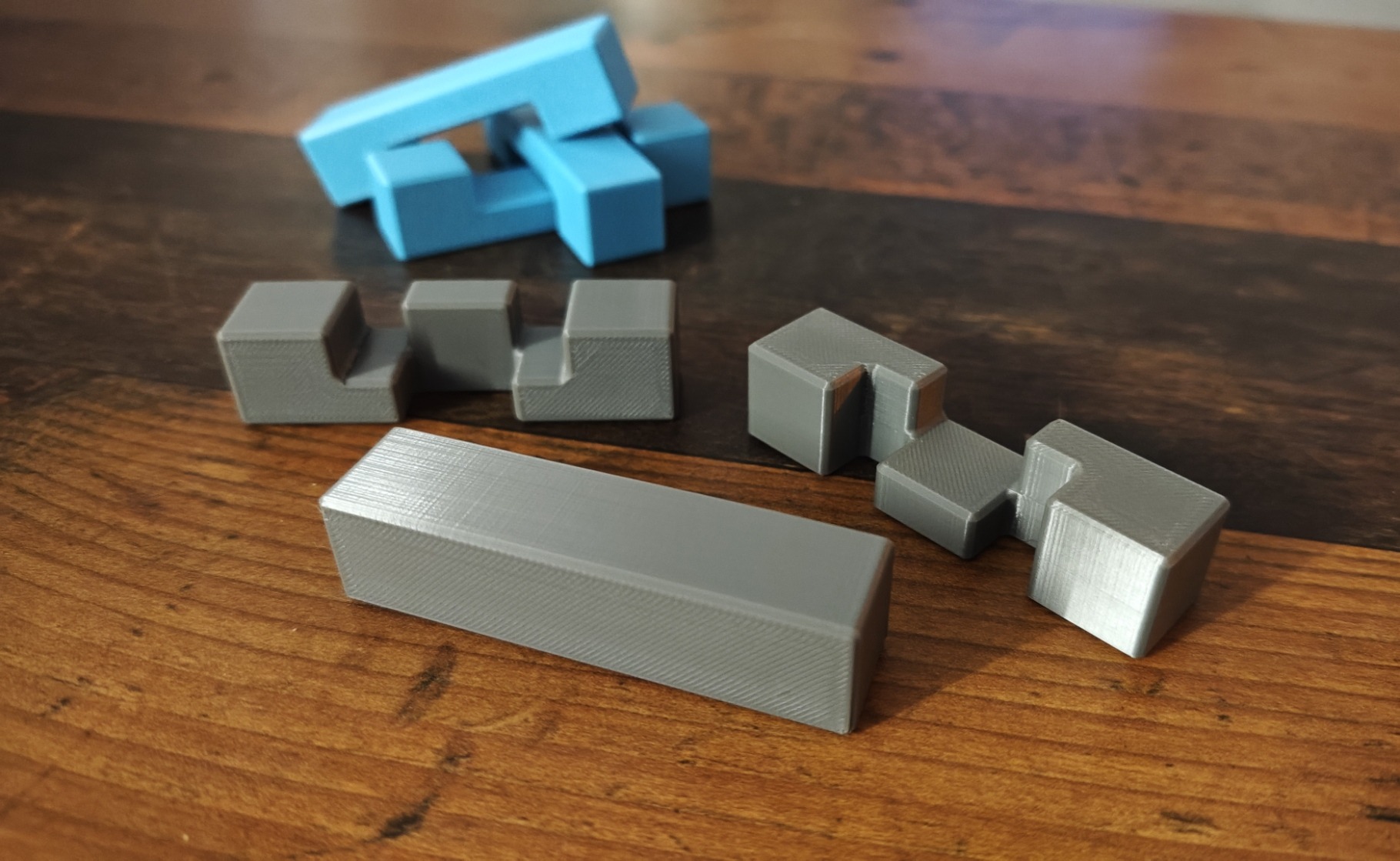

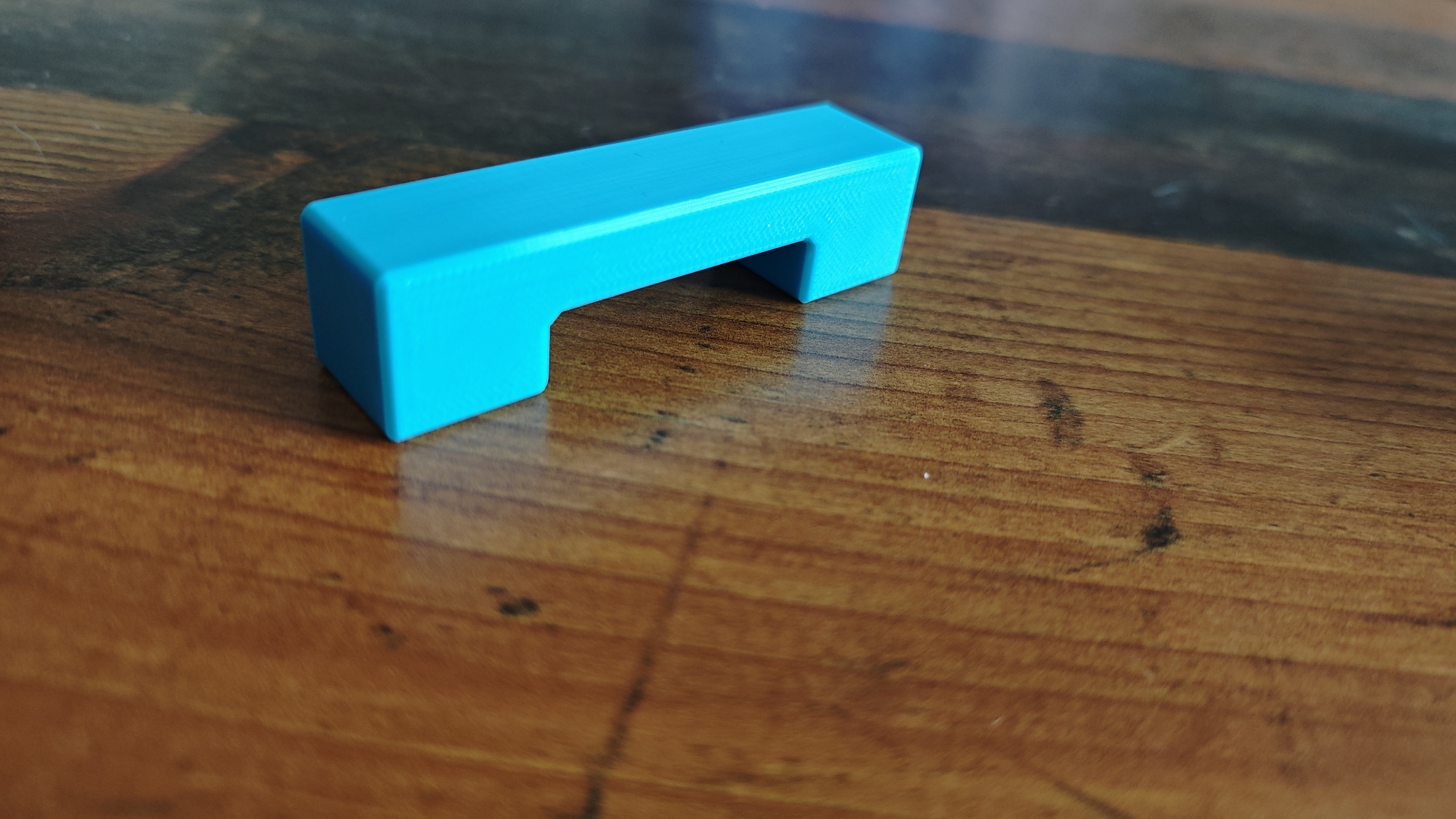

• Multiple identical pieces
• Clean and print-friendly design
• Parametric FreeCAD model
• Inspired by traditional wooden puzzles

Printing Settings (Tested)

This model was successfully printed using the following settings:

• Printer: Anycubic Kobra 3
• Profile: High Quality
• Layer height: 0.12 mm
• Infill: 25 % Cubic
• Supports: Not required
• Material: PLA

These settings provide a clean surface finish and ensure smooth assembly.
