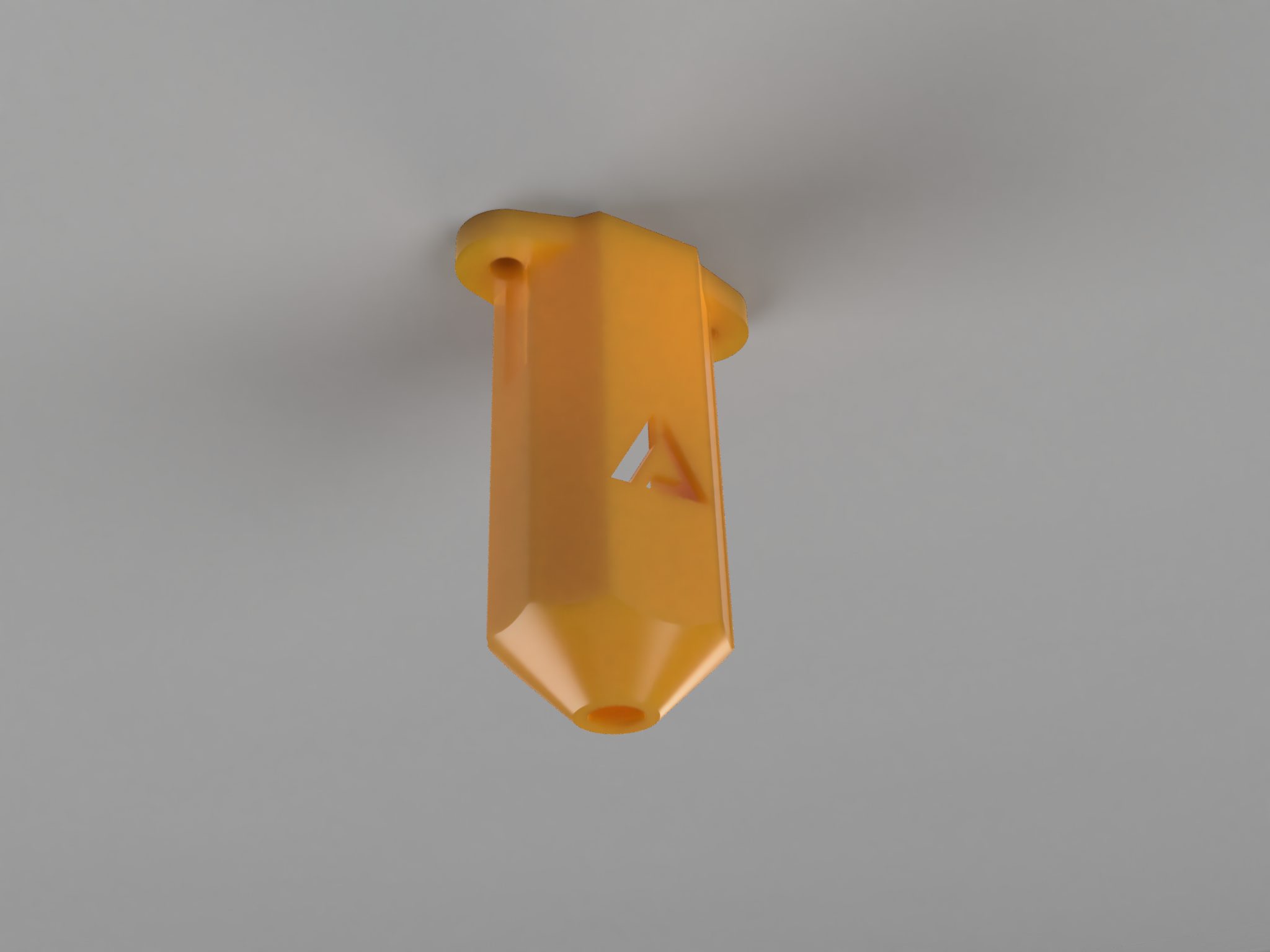

BL-Touch cover with logos

The BLTouch/3DTouch sensor can sometimes be quite distracting and spoil the overall appearance of the printer (although appearance does not play a role :) ) However, it also has a function, namely to protect the needle from breakage when manipulating around the nozzle or unintentional movement of the nozzle, etc.

There are versions with Artillery, Creality logo and no logo. They do not differ from each other in design.

The housing is designed tightly enough not to take up too much space but not too tightly so that the sensor cannot be inserted into the housing. (a little more force may be needed) I used the official dimensions of the original BLTouch sensor because I own a 3DTouch myself, although they should be dimensionally identical so individual pieces may vary and in some cases you will need to adjust the scale in the slicer.

The bolt will go very tight, but the nut will not be needed if a 2.8mm bolt is used.

My print:

• Layer: 0.16mm
• Infill: 100%
• Perimeter: 1
• Material PETG
• Seam position: Back
• External perimeters first
• Automatic combination of fillings

CZ: BLTouch/3DTouch senzor může někdy působit docela rušivě a kazit celkový vzhled tiskárny (ačkoli vzhled nehraje roli :) ) Ovšem má také funkci, a to chránit jehlu před zlomením při manipulaci kolem trysky či nechtěným pohybem trysky apod.

Jsou k dispozici verze s logem Artillery, Creality a bez loga. Konstrukčně se jinak od sebe neliší.

Kryt je navržený dost těsně aby nezabíral příliš místa ale ne zase moc těsně aby nešel senzor zasunout do krytu. (možná bude třeba trochu více síly) Použil jsem oficiální rozměry originálního BLTouch senzoru neb já sám vlastním 3DTouch, ačkoli by měli být rozměrově identický tak se mohou jednotlivé kousky lišit a bude v některých případech třeba upravit měřítko ve sliceru.

Šroub půjde velmi těsně, ale matice nebude potřeba pokud se použije šroub 2,8mm.
