Multimaterial T-Nut-Mutter für Prusa XL (M4nEs)

🇩🇪 Deutsche Version (english below)

Ich habe diese T-Nut-Mutter für meinen Prusa XL entworfen, weil ich eine schnell verfügbare und günstige Alternative zu den Originalteilen gesucht habe. Gerade für kleinere Anbauteile wollte ich nicht jedes Mal Ersatz bestellen, sondern die Teile bei Bedarf selbst drucken können.

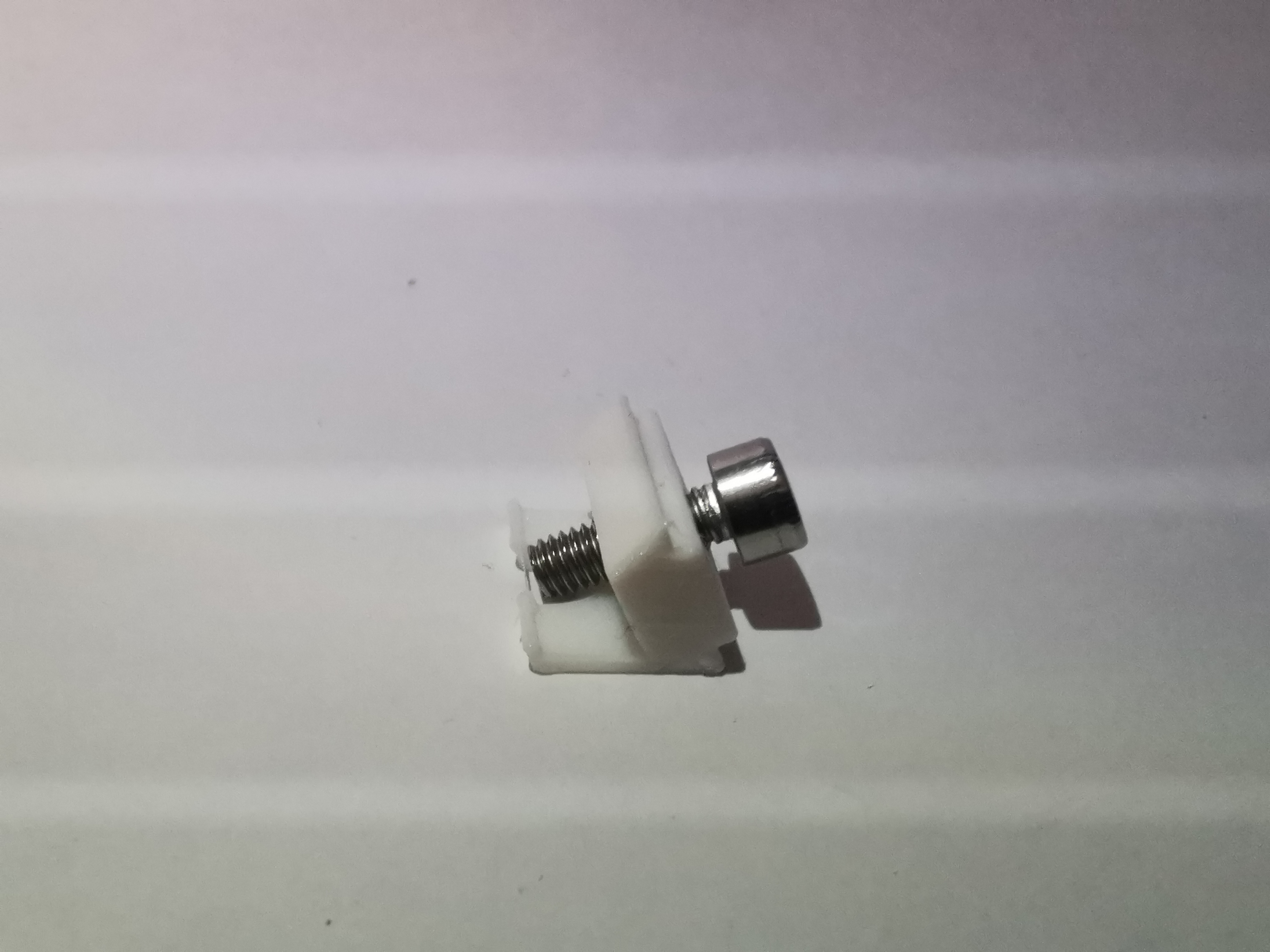

Die T-Nut-Mutter ist als Multimaterial-Modell ausgelegt und besteht aus einem stabilen PLA-Block sowie einer flexiblen Feder aus TPU. Durch diese Kombination lässt sich die Mutter wie das Original in die Aluminiumprofile einsetzen und bleibt dort sicher in Position, bis sie mit einer Schraube fixiert wird.

Statt eines gedruckten Gewindes ist das Modell für eine M4-Einschmelzmutter vorgesehen. Dadurch erhält man eine haltbare Gewindelösung, ohne auf präzise gedruckte Gewinde angewiesen zu sein. Die Mutter ist für die originale Prusa M4×12 Innensechskant-Schraube ausgelegt, wobei die benötigte Schraubenlänge je nach Anbauteil variieren kann.

Ich habe die T-Nut-Mutter bisher nur für leichte Anbauteile am Drucker verwendet. Für höhere mechanische Belastungen oder dauerhaft hohe Temperaturen habe ich sie nicht getestet, daher sollten die üblichen Einschränkungen von PLA beachtet werden.

Druck

Ich drucke die T-Nut-Mutter mit einer Layerhöhe von 0,2 mm und verwende 100 % Infill, um trotz PLA eine möglichst hohe Stabilität zu erreichen.

Das Modell ist für den Multimaterialdruck ausgelegt und wird in einem Druckvorgang aus PLA (Block) und TPU (Feder) gedruckt. Die Druckausrichtung ist wichtig: Die TPU-Feder liegt plan auf dem Druckbett, sodass keine Supports benötigt werden.

Verwendung

Zuerst wird die M4-Einschmelzmutter in die dafür vorgesehene Bohrung im PLA-Block eingesetzt. Die Einschmelzmutter sollte sauber und bündig sitzen, bevor die T-Nut-Mutter weiterverwendet wird. Anschließend kann die T-Nut-Mutter wie das Originalteil in das Aluminiumprofil des Prusa XL eingesetzt und mit einer passenden M4-Schraube fixiert werden.

Anmerkungen

Ich habe die T-Nut-Mutter bisher ausschließlich für leichte Anbauteile am Prusa XL verwendet. Ein Einsatz unter hoher mechanischer Last wurde nicht getestet.

Falls sich die T-Nut-Mutter sehr stramm in das Aluminiumprofil einsetzen lässt, kann mit einer Pinzette vorsichtig nachgeholfen werden. Alternativ lassen sich die kleinen Fähnchen an der TPU-Feder bei Bedarf leicht abzwicken, um das Einsetzen zu erleichtern.

Da der Hauptblock aus PLA besteht, sollten die üblichen Einschränkungen dieses Materials beachtet werden, insbesondere hinsichtlich Temperaturbeständigkeit und Dauerbelastung.

🇬🇧 English Version

Description

I designed this T-nut for my Prusa XL because I wanted a quickly available and cost-effective alternative to the original parts. Especially for small attachments, I prefer being able to print replacement parts myself instead of ordering them.

The T-nut is designed as a multimaterial model and consists of a rigid PLA block combined with a flexible TPU spring. This combination allows the nut to be inserted into the aluminum profiles like the original and keeps it in place until it is secured with a screw.

Instead of a printed thread, the model is designed for an M4 heat-set insert. This provides a durable threaded solution without relying on printed threads. The nut is intended for use with the original Prusa M4×12 socket head screw, although the required screw length may vary depending on the mounted part.

So far, I have only used this T-nut for light attachments on the printer. It has not been tested under high mechanical loads or elevated temperatures, so the typical limitations of PLA should be considered.

Printing

I print the T-nut with a 0.2 mm layer height and use 100% infill to achieve maximum strength despite using PLA.

The model is designed for multimaterial printing and is produced in a single print using PLA for the block and TPU for the spring. Correct orientation is important: the TPU spring should lie flat on the print bed so that no supports are required.

Assembly

First, insert the M4 heat-set insert into the designated hole in the PLA block. The insert should sit flush and securely before further use.

After that, the T-nut can be inserted into the aluminum profile of the Prusa XL like the original part and secured with a suitable M4 screw.

Notes

I have only used this T-nut for light attachments on the Prusa XL so far. It has not been tested for high mechanical loads.

If the T-nut fits very tightly into the aluminum profile, a pair of tweezers can be used to assist with insertion. Alternatively, the small tabs on the TPU spring can be trimmed slightly to make insertion easier.

Since the main body is made of PLA, the typical material limitations should be taken into account, especially regarding temperature resistance and long-term load.
