Serra circular V2

Aquesta nova versió V2 es una variació a la V1 https://www.printables.com/model/1486511-mini-serra-de-disc. He suprimit el moviment longitudinal del Cos que permetia tallar peces mes grans però no era gaire estable  i, el poc pes de tot el conjunt, feia un moviment indesitjat i perillós. He suprimit la mordassa amb cargol per una guia manual. La mordassa no subjectava amb força les peces. He canviat el sentit de la serra per fer-ho mes fàcils pels dretans, ara pots subjectar la peça amb la ma esquerra i amb la dreta fer moure la serra. Tots els elements extern es poden aprofitar de la versió exterior. Només els cables son nous d’una major secció. La guia per tallar permet fer talls de 45º.

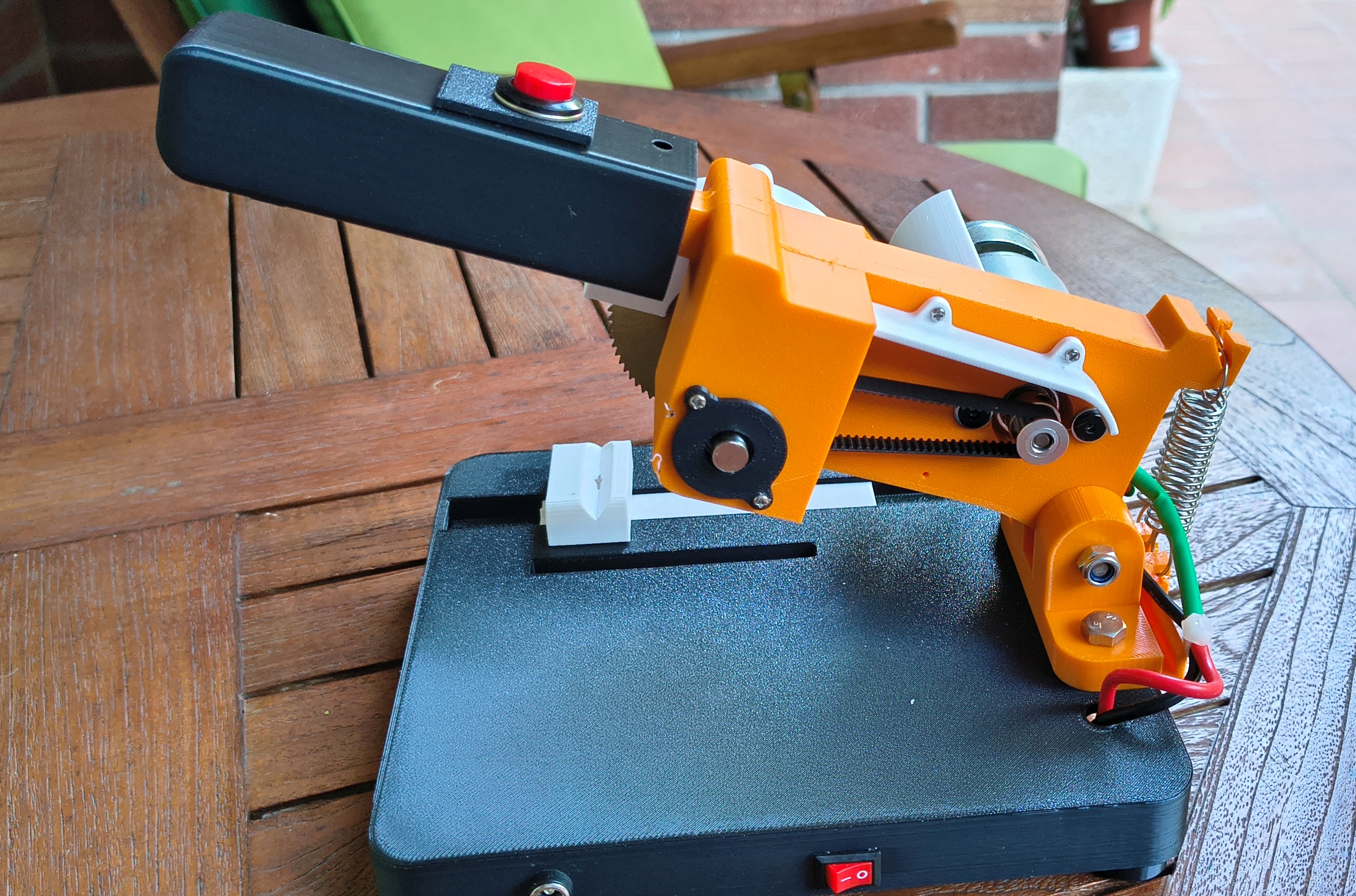

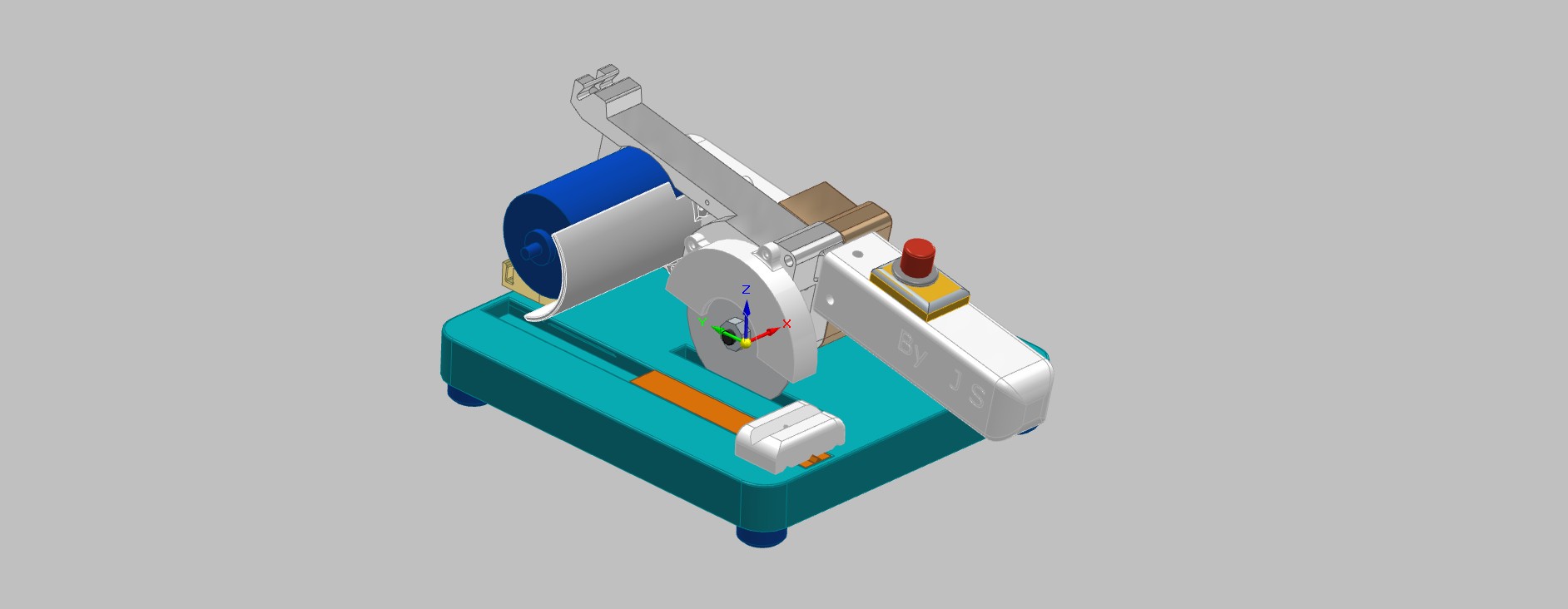

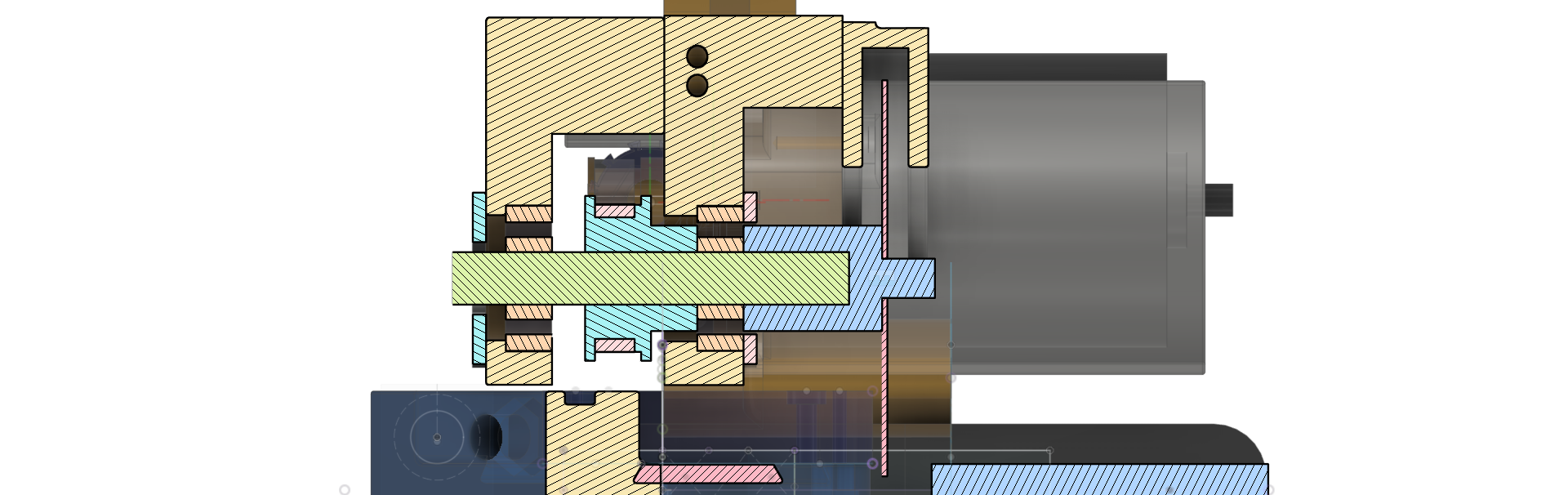

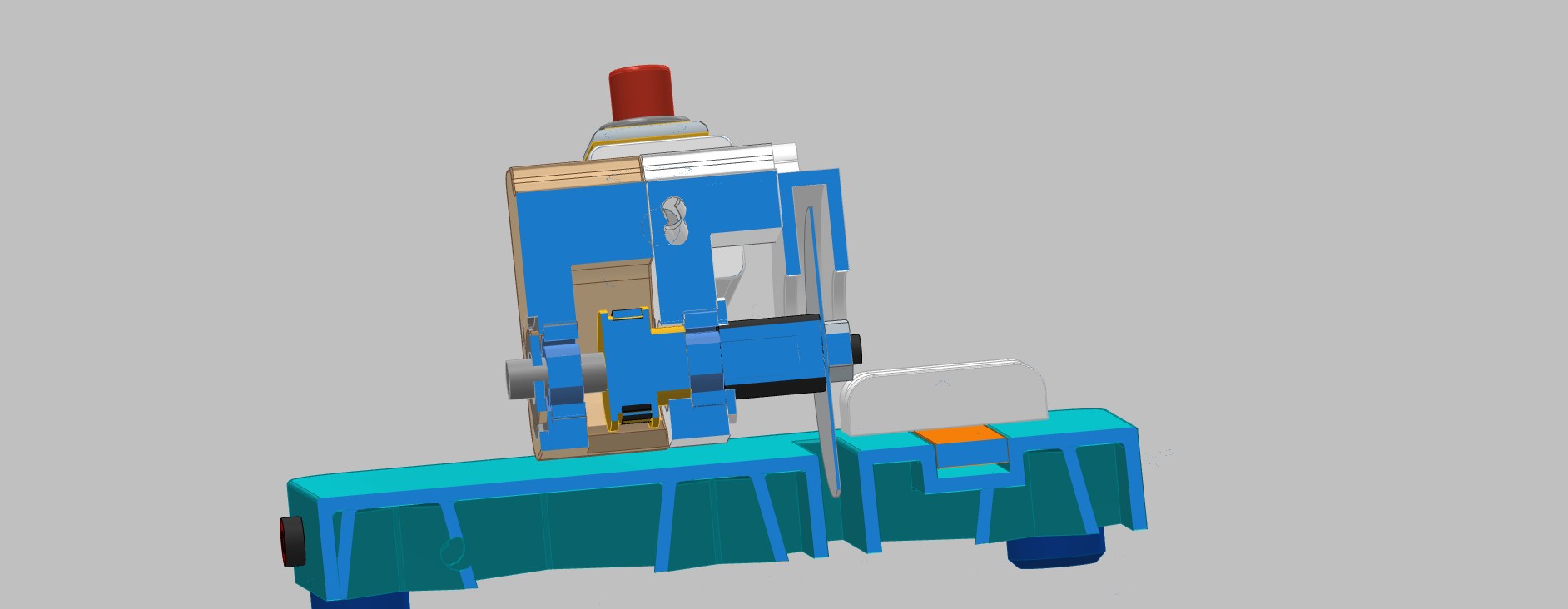

 1   (vista 1)Munten els coixinets a la 1-Caixa i al 2-Cos. Hem de tallar l’eix de diàmetre 8x100 entre 55 i 60 mm. Fem una marca a l’eix a 23 mm que és la distancia del acoblament a la politja. Fiquem la politja a l’eix i el muntem al costat coixinet serra, el collem, però no fort. Posem l’acoblament i comprovem que no hi ha joc amb el coixinet. Traiem l’acoblament i fixem fort els cargols de la politja (posar-hi Loctite 243) . Posem la corretja a la politja. Fiquem la 1-Caixa al eix i la collen amb 4x cargols  de M2.2x16. Muntem les 3/4-Tapes coixinets amb cargols M2.2x10.

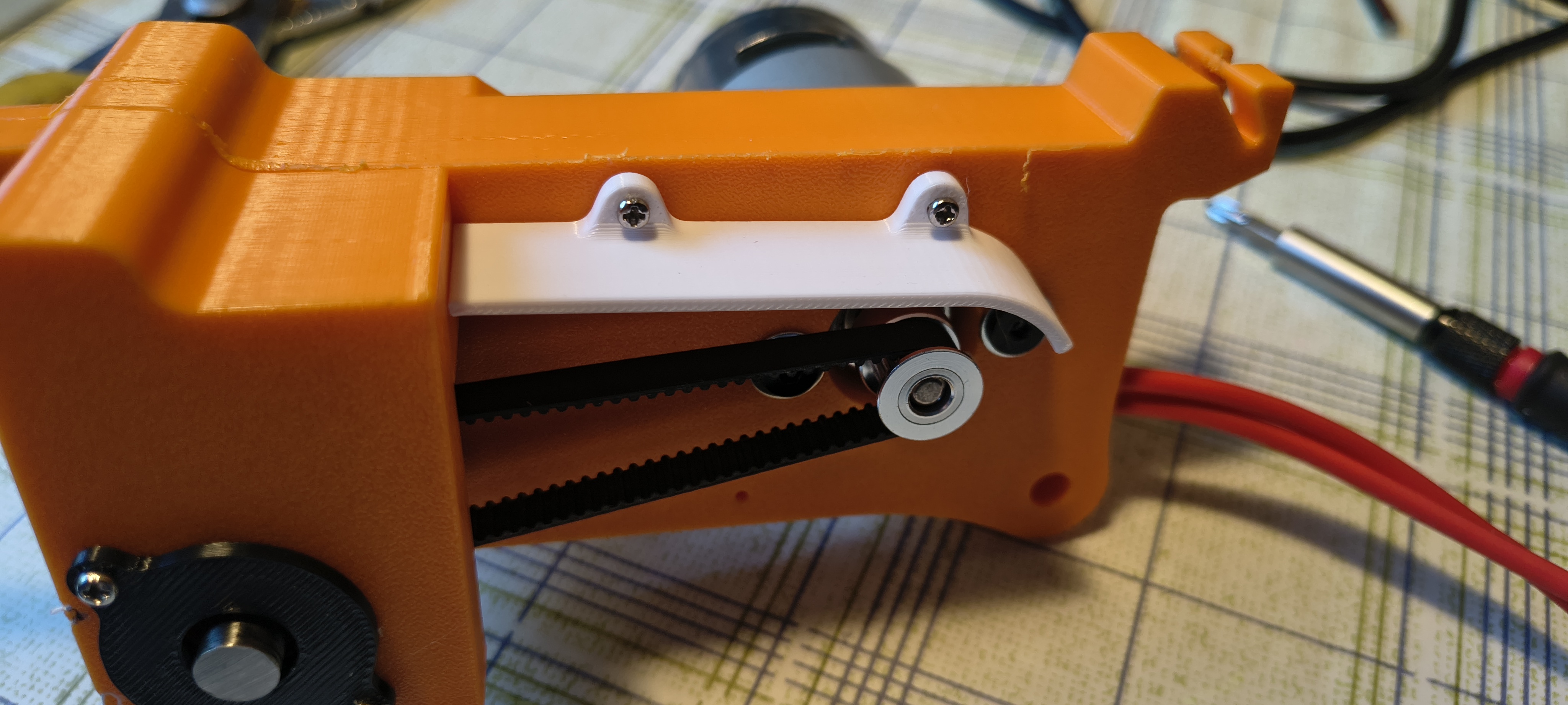

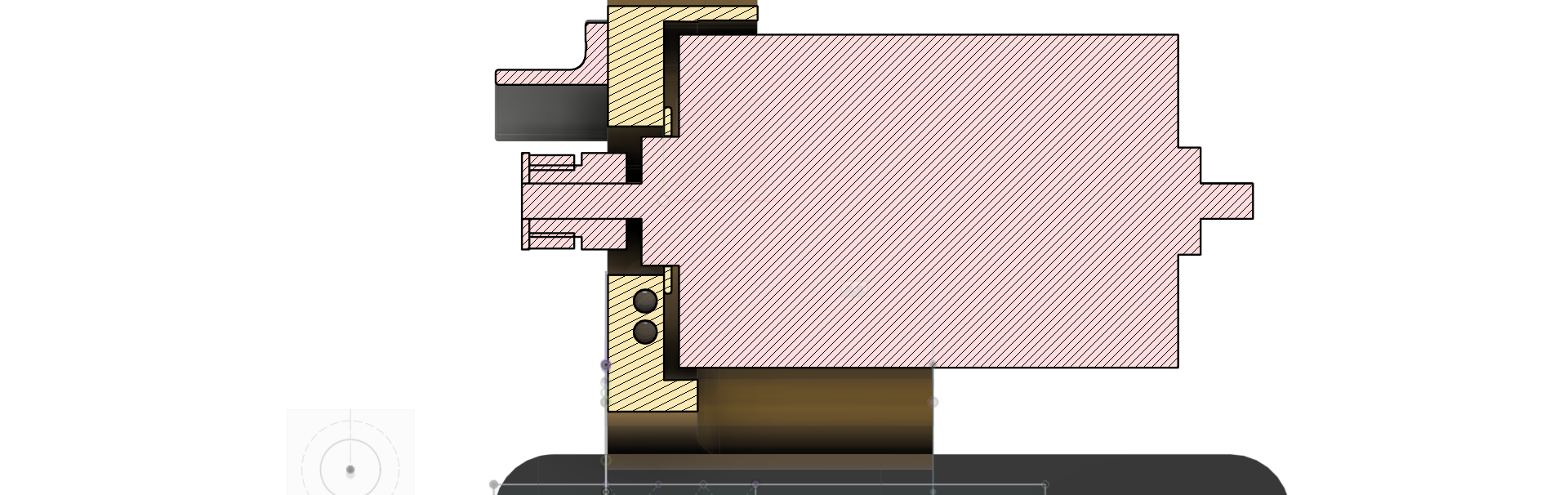

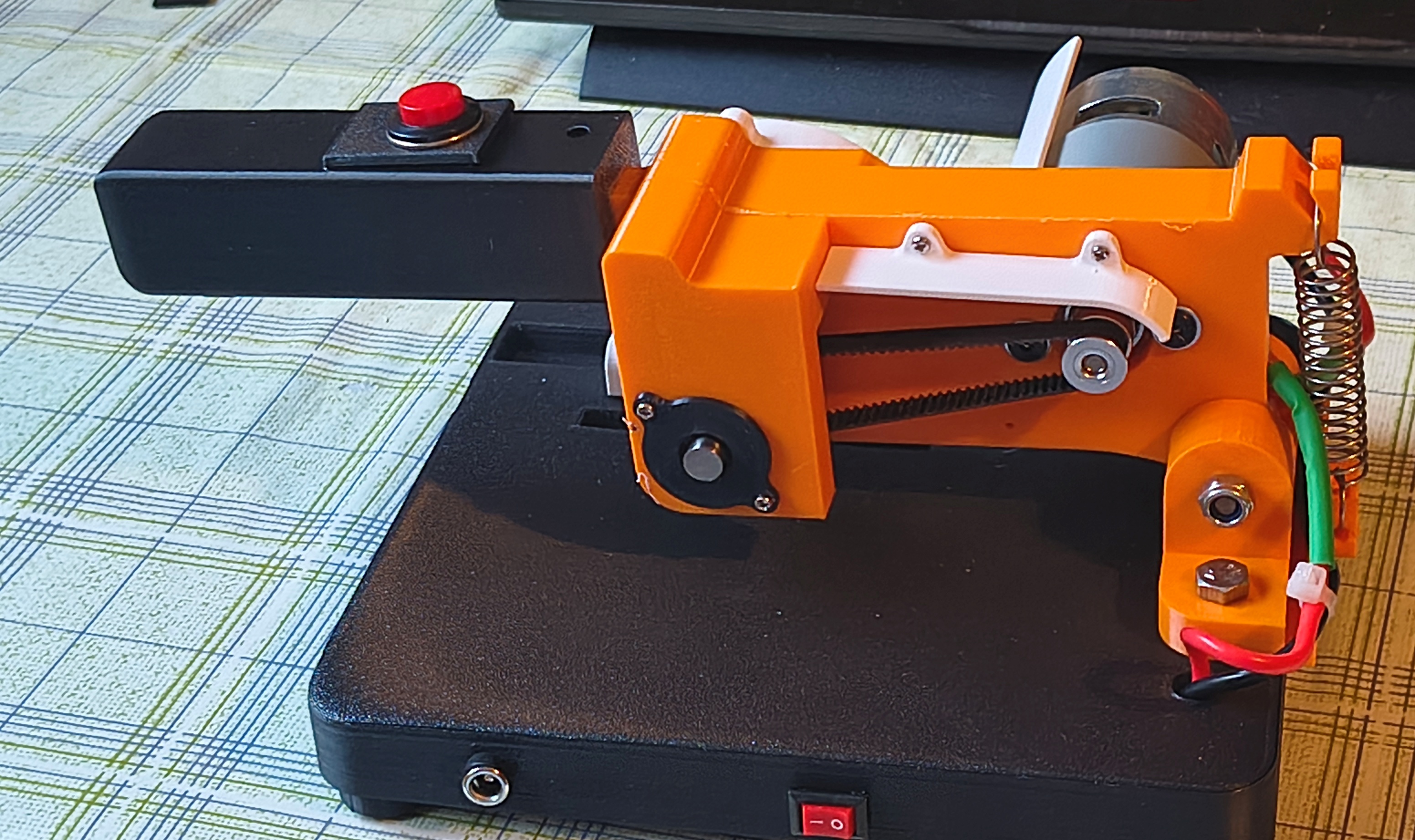

2       Col·loquem al motor la 5-Volandera motor (vista 2). Muntem la politja enrassada amb l’extrem del eix del motor i la fixem. Comprovem que la corretja quedi anivellada amb les dos politges  i fixem els cargols amb Loctite 243. Col·loquem el motor al 2-Cos amb cargols de M4 i volandera . Tensem la corretja i fixem fort els cargols.

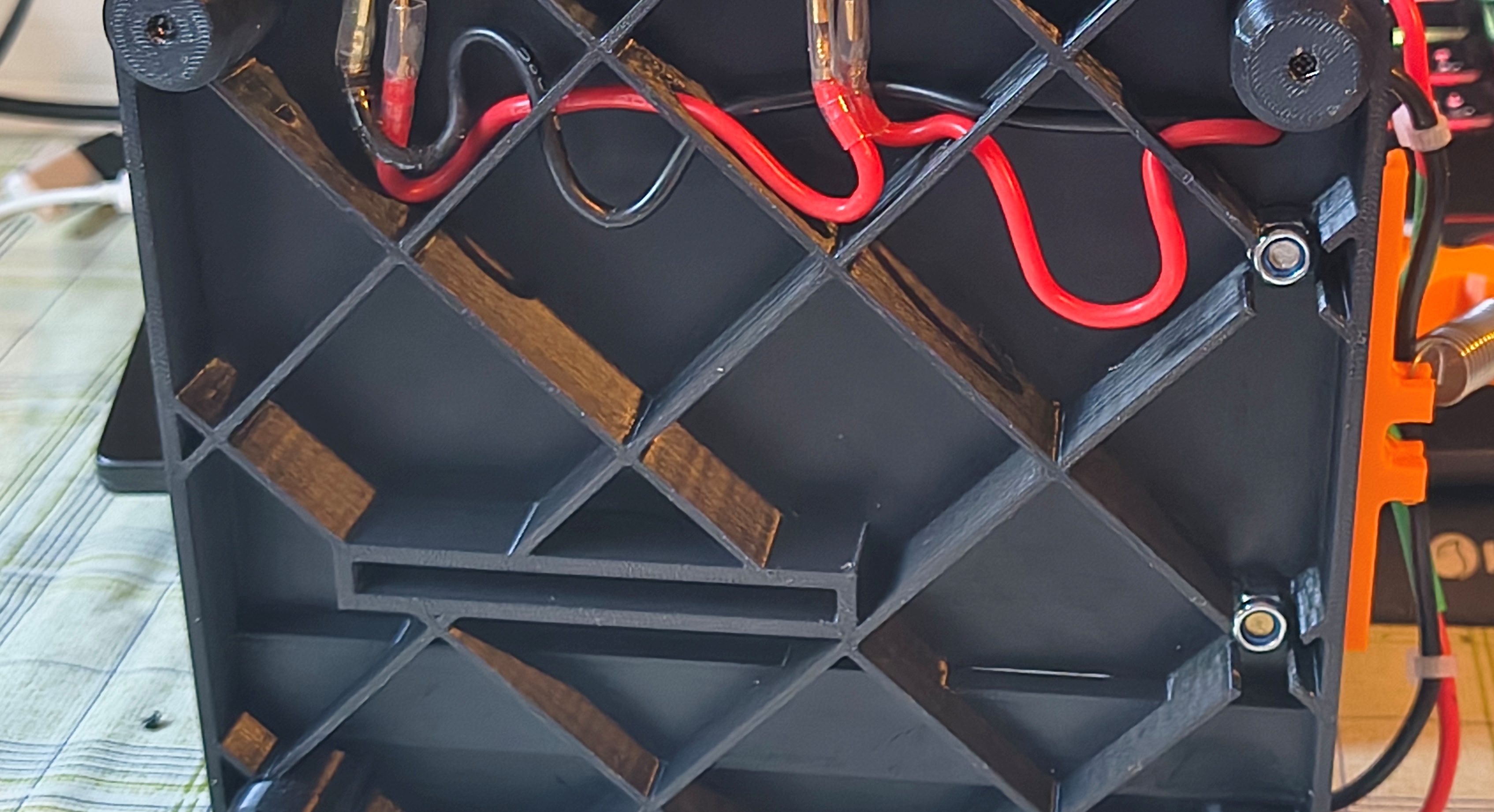

3        Passem 2 cables de color vermell + pels forats que hi ha al 2-Cos  i surten pel forat del mànec.

4       A la 14-Taula fixem amb M6x25 la 7-Frontissa  .

5       Muntem el 2-Cos a la 7-Frontissa amb l’espàrrec M6x55 i unes femelles auto blocant. A la 14-Taula posem  els 4 16-Peus amb M2.2x16.

6        Muntatge 6-Mànec . Fem passar els dos cables vermells pel interior. Col·loquem 2 fastons de 2.8. Al Polsador posem la 18-Tapa polsador. Endollem els fastons al Polsador i el fiquem al 6-Mànec. Fixem el 6-Mànec amb 2x M2.2x10.

7       Muntem a la 14-Taula el connector. Un dels cables vermells que hem posat abans, el portem fins aquest connector. Un altre cable de color negre anirà del connector al motor (negatiu). Grapem els faston 2.8 i endollem al connector.

8       Connexió al motor. El cable vermell que hem portat a la Maneta i el negre que ve del connector i col·loquem uns fastons de 4.8. Connectem al motor Positiu, vermell, Negatiu negre . Important, la serra ha de girar al sentit del rellotge. Fiqueu els cables per la canal de la Frontissa

9        Muntem la serra a l’acoblament. Fixeu-la ben fort . Comproveu la posició del dentat (foto  2)

10    Munteu les 21-22-23 Proteccions del motor, serra i corretja amb M2.2x10.

11    Posem les dues molles de 12x1x40 que ens aguanten aixecat el braç.

12    Montem la 9.3 Regle angle guia a la 9.1 Guia regle.

Material utilitzat

·        1x Motor DC 775 24V 15000 rpm https://es.aliexpress.com/item/1005008221484428.html

·        1x Serra circular de 60x0.8x6x72T https://es.aliexpress.com/item/1005005050637446.html

·        2x Coixinets 608ZZ 8x22x7 https://es.aliexpress com/item/1005007668446060.html

·        1x Politja   32T  (32T W6 B8) https://es.aliexpress.com/item/1005007829058925.html

·        1x Politja 16T (16TB5W6): https://es.aliexpress.com/item/1005007829058925.html

·        1x Corretja 2GT-200 https://es.aliexpress.com/item/1005006768738741.html

·        1x Acoblament M6-8 https://es.aliexpress.com/item/1005002539057022.html

·        1x Eix 8x100 Acer inox https://es.aliexpress.com/item/1005006844231035.html

·        1x Alimentador 24V (6A or 8A) 5.5x2.1-2.5 https://es.aliexpress.com/item/4000521124523.html

·        1x Pulsador interruptor https://es.aliexpress.com/item/1005007174167359.html

·        1+1 m Cable silicona 14AWG-2 mm2 vermell/negre https://es.aliexpress.com/item/1005008146134465.html

·        1x Connector 5.5x2.5 https://es.aliexpress.com/item/1005006344541117.html

·        Cargols de xapa M2.2 de 10 i 16 mm https://es.aliexpress.com/item/4000109664128.html

·        2x Molles 12x1.0x40  https://es.aliexpress.com/item/1005001541221349.html

·        2x Cargol hexagonal M6x80 2x i femelles auto blocant 1x femelles DIN 933

·        2x Cargol motor M4x16 https://es.aliexpress.com/item/1005005070119421.html

·        2x Volanderes planes  motor   M4

·        1x Esparrec roscat M6x55

·        2x Cargol hexagonal per Frontissa M6x25

·        4x Femelles auto blocant M6

·        Connectors faston 4x 2.8 i 2x 4.8

·        2x Molles  0.6x6x35 https://es.aliexpress.com/item/4000250320601.html

·        Loctite 243 per fixar els cargols de les politges i femella mordassa

 Aquesta màquina por tallar perfils de fusta o plàstic de 35-40 mm d’amplada i un gruix de 7-8 mm perfectament. Pot tallar en  angle de 45 graus. També pot tallar petites peces de ferro o coure.

 No és una màquina professional i s’ha de prendre precaucions, és de plàstic. Posar-se igualment ulleres de protecció  i guants de pell.

Totes les peces han sigut impreses amb PETG 50% excepte les proteccions, el mànec i la Taula amb PLA 30%

Disfruteu-la 1/06/2026
