Benq Screenbar Holder for a Dual-Screen Monitor Mount

Order a print of this model

We calculate the final price from your selected file. You review and accept it before payment.

Saved on this device.

Model information

Source
Printables
Category
Office
License
Creative Commons — Attribution — Noncommercial — NoDerivatives
DetailsMakes & commentsRemixesCollectionsRelated
🇬🇧 English

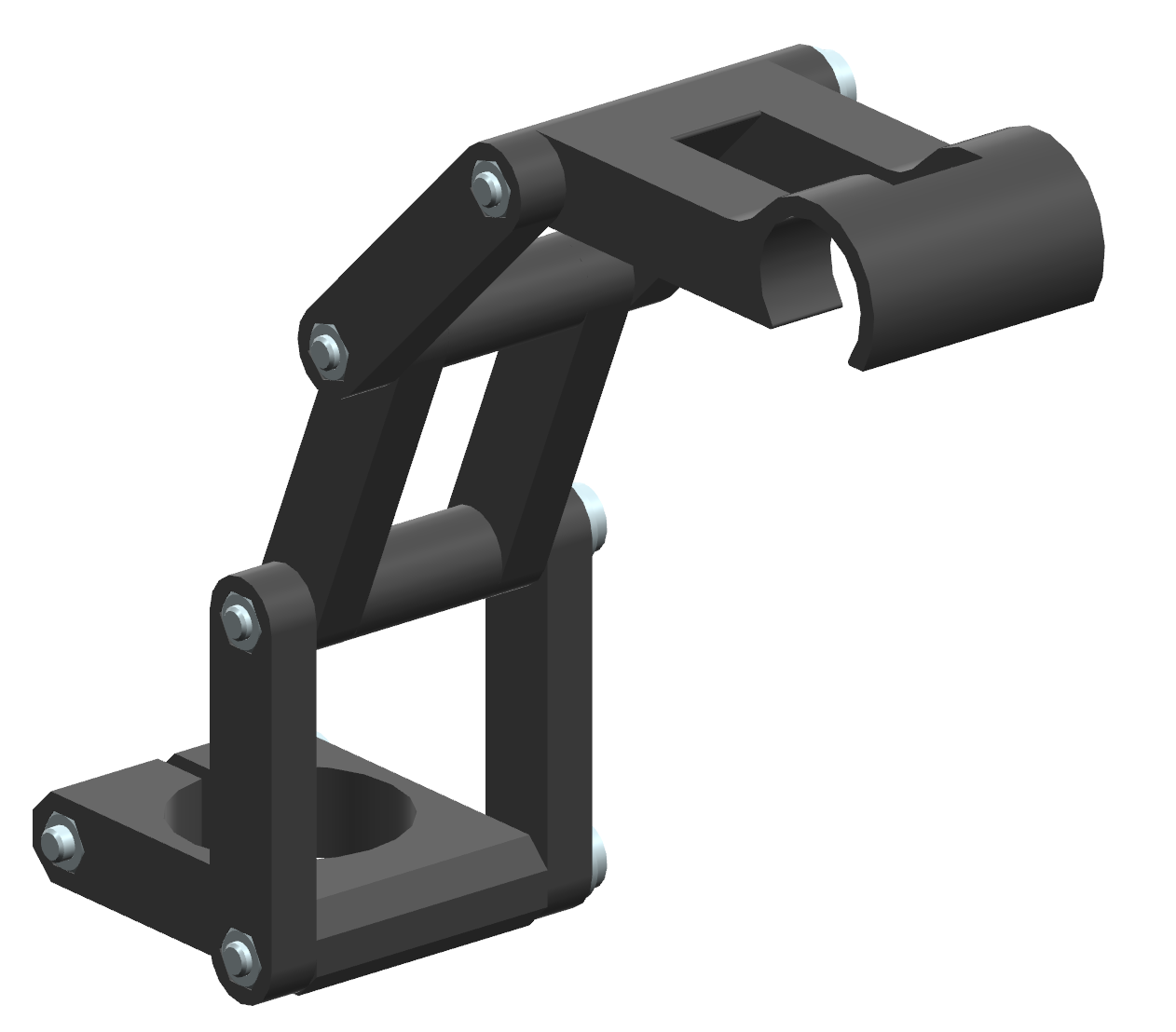

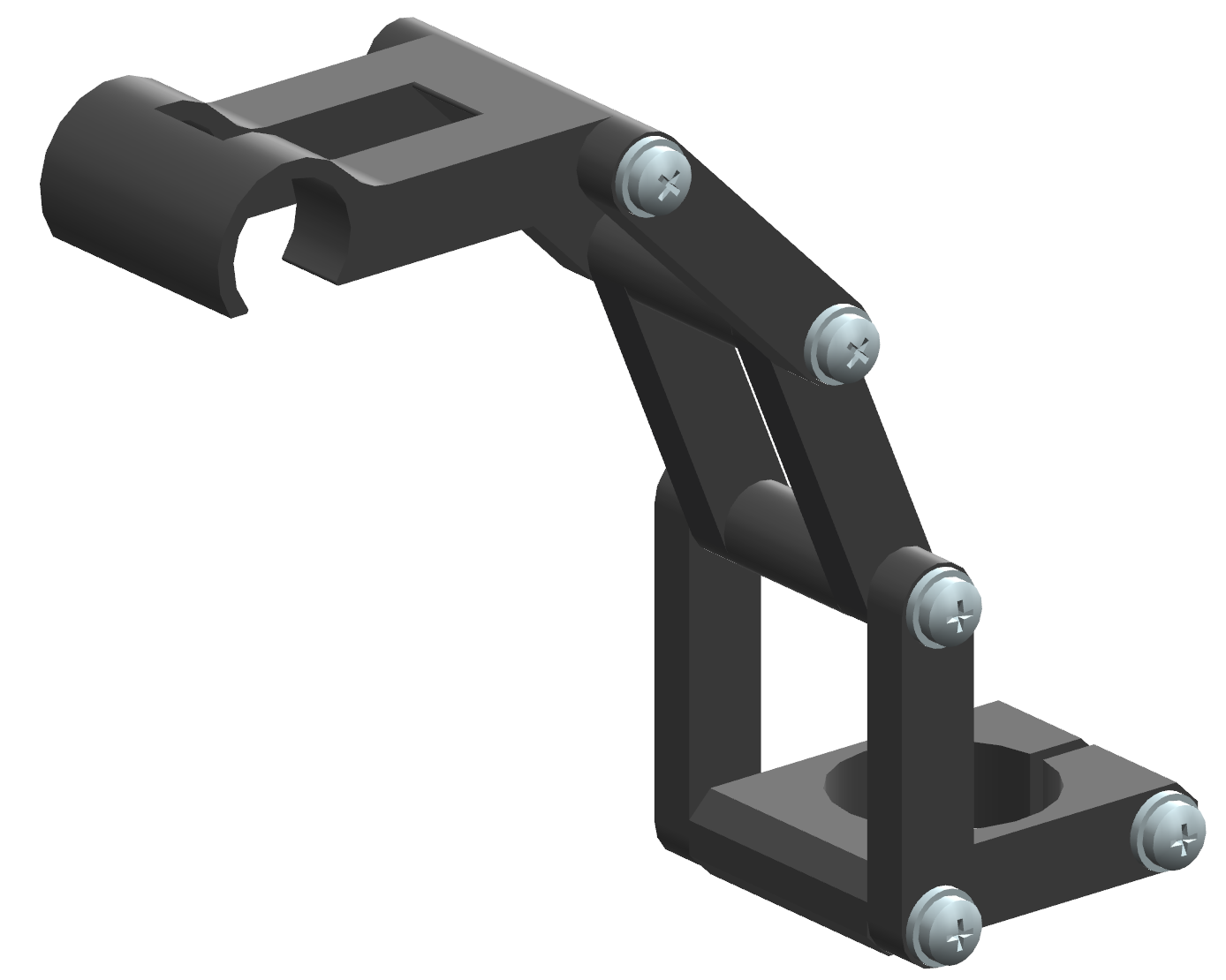

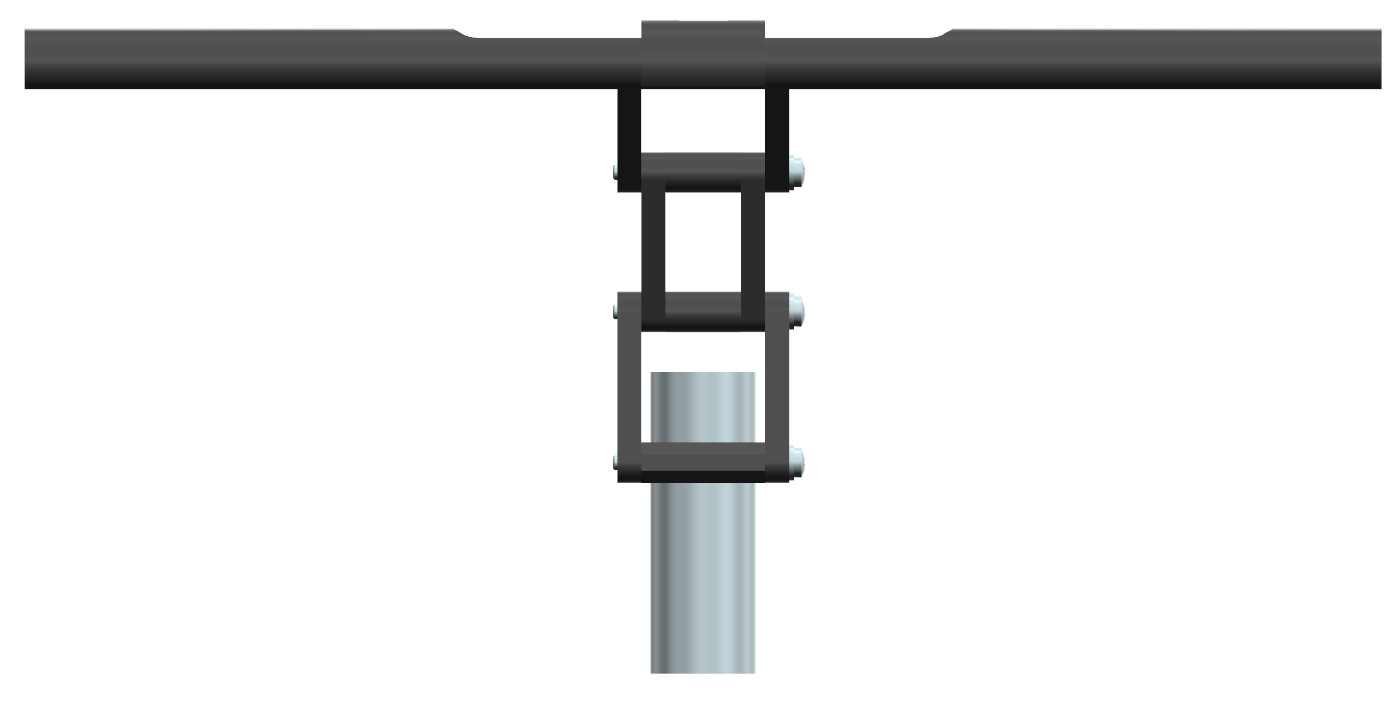

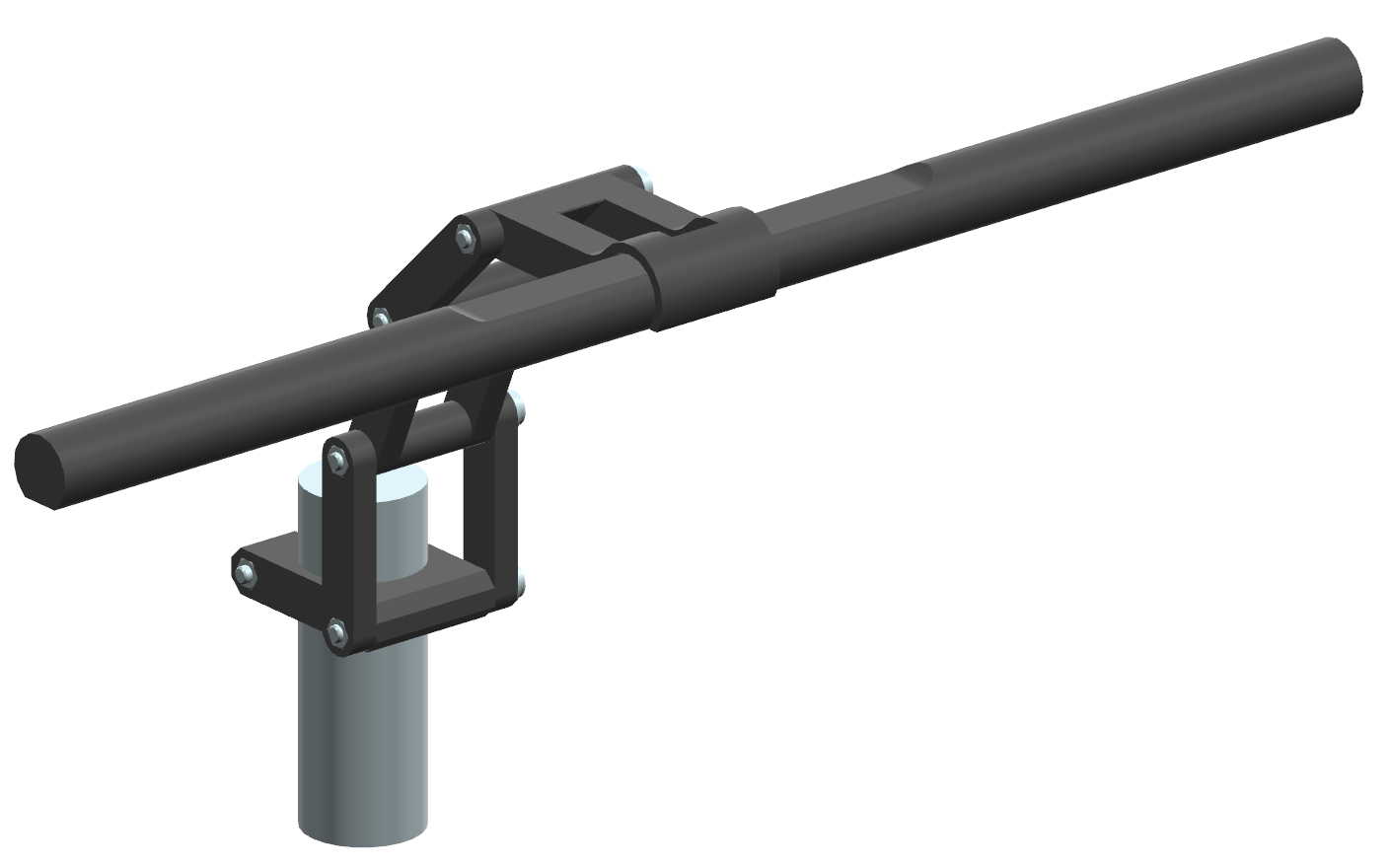

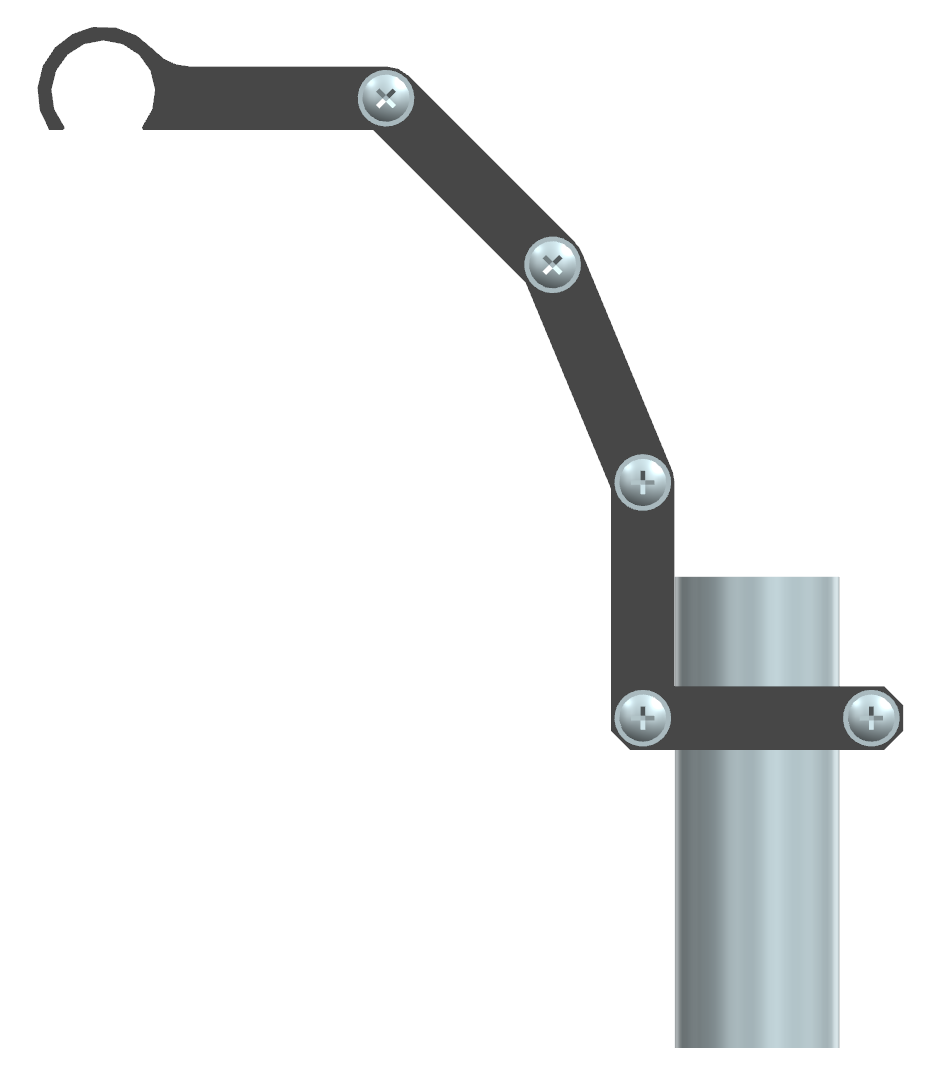

This holder allows the Benq Screenbar to be used on a monitor mount with two screens. The clamping ring with a diameter of 35 mm can be mounted on the bracket shaft of the monitor mount, while the three coupling rods with a length of 50 mm allow a perfect adjustment for each screen. Both the dimensions of the clamping ring and the coupling rods can be flexibly adjusted as required. Please contact me for additional variations, which will be added later.

Models:

  • 1x clamping ring D35

  • 4x coupling rod L50

  • 2x coupling rod with nut L50

  • 1x screenbar holder

  • 2x spacer ring

Printing Settings:

  • material: Prusament PETG

  • standard profile Prusament PETG

  • nozzle size: 0.4 mm

  • infill: 25%

  • layer height: 0.2 mm

  • supports: everywhere (clamping ring D35: none)

  • vertical shell layers: 4

Additional Components:

  • 5x Hex Nut ISO 4032 - M5

  • 5x Washer ISO 7090 - 6 or equivalent

  • 4x Pan Head Screw DIN 7985 - M5 x 60 or equivalent

  • 1x Pan Head Screw DIN 7985 - M5 x 45 or equivalent

  • 1x Benq ScreenBar®

🇩🇪 Deutsch

Diese Halterung ermöglicht die Verwendung der Benq Screenbar an einem Monitorhalter mit zwei Bildschirmen. Der Klemmring mit einem Durchmesser von 35 mm kann an der Stange des Monitorhalters montiert werden, während die drei Koppelstangen mit einer Länge von 50 mm eine perfekte Anpassung für jeden Bildschirm ermöglichen. Sowohl die Maße des Klemmrings als auch der Koppelstangen können nach Bedarf flexibel angepasst werden. Für weitere Varianten bitte melden, diese werden anschließend hinzugefügt.

Modelle:

  • 1x clamping ring D35

  • 4x coupling rod L50

  • 2x coupling rod with nut L50

  • 1x screenbar holder

  • 2x spacer ring

Druckeinstellungen:

  • Material: Prusament PETG

  • Standardprofil Prusament PETG

  • Düsegröße: 0,4 mm

  • Infill: 25 %

  • Schichthöhe: 0,2 mm

  • Stützen: Überall (clamping ring D35: keine)

  • Vertikale Konturhüllen: 4

Weitere:

  • 5x Sechskantmutter ISO 4032 - M5

  • 5x Scheibe ISO 7090 – 6 oder vergleichbar

  • 4x Linsenkopfschraube DIN 7985 - M5 x 60 oder vergleichbar

  • 1x Linsenkopfschraube DIN 7985 - M5 x 45 oder vergleichbar

  • 1x Benq ScreenBar®
