Ferris Sweep High Case

Zamów wydruk tego modelu

Obliczymy ostateczną cenę na podstawie wybranego pliku. Sprawdzisz ją i zaakceptujesz przed płatnością.

Zapisane na tym urządzeniu.

Informacje o modelu

Źródło
Printables
Kategoria
Other Gadgets
Licencja
Creative Commons — Attribution — Noncommercial — Share Alike
SzczegółyWydruki i komentarzeRemiksyKolekcjePowiązane

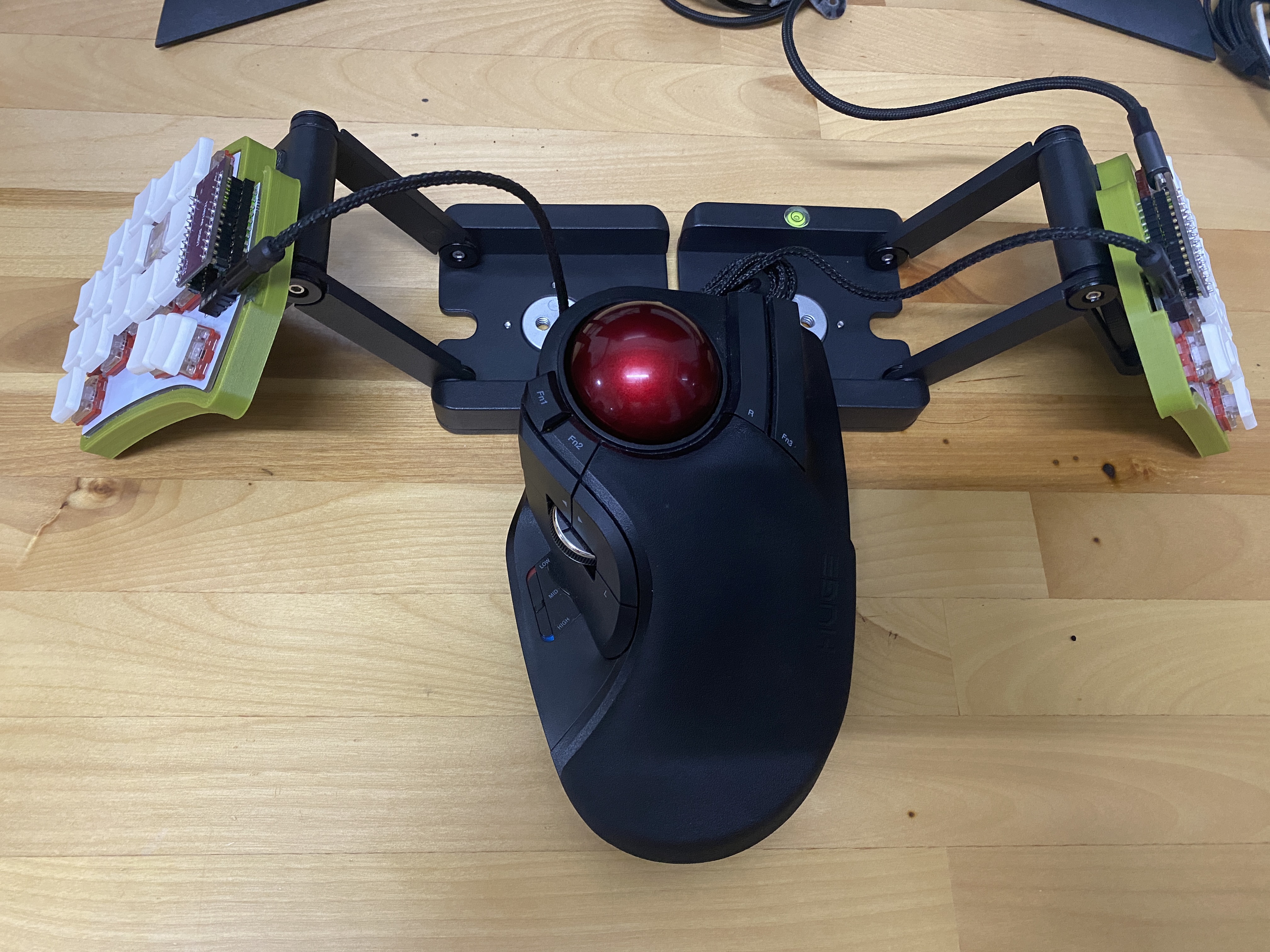

The split keyboard case is used for the Sweep High type. The design was inspired by Artemis Stiles. It supports screwing the PCB to the tenting puck screw position. It also allows to directly attach a (camera mini tripod with) ¼ screw 5 mm in length.



Note: the tripod mounted hole is too narrow. you have to use a scissors to expand the hole or using nut insert. I will fix it soon.


BOM

  • 4 x M2x3x3.5 brass heat insert
  • 4 x M2 screw
  • 1 x ¼ - 20 UNC * 5mm brass heat insert or use scissors to expand the tripod mount hole
  • (optional) Foam with a 2mm thickness



Technical Details

  • Case Height: 9.7mm
  • Case Length: 123.5 mm
  • Case Width: 105 mm
  • Wall Thickness: 5 mm
  • Bottom Thickness: 6 mm
